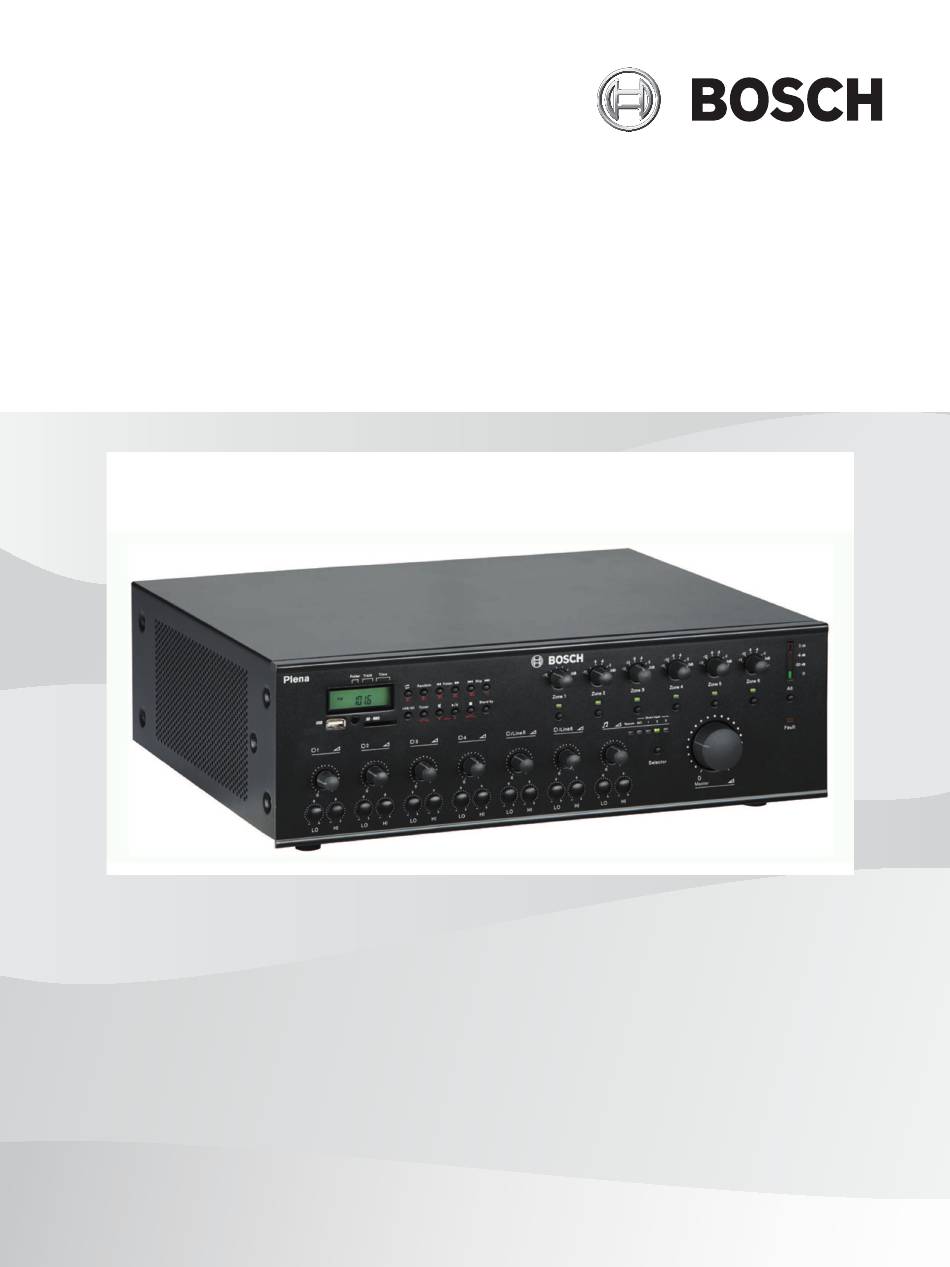

- Seite 1 All‑in‑One‑System 240 W PLN‑6AIO240 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
All-in-One-System 240 W Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheit Zu dieser Bedienungsanleitung Zweck der Anleitung Digitales Dokument Zielgruppe Warn- und Hinweissymbole Umrechnungstabellen Copyright und Haftungsausschluss Dokumenthistorie Systemübersicht Plena Plena All-in-One-System Verpackung und Transport Auspacken Lieferumfang der Produkte Installation Einbau des All-in-One-Geräts in einem 19-Zoll-Rack (optional) - Seite 4 | Inhaltsverzeichnis All-in-One-System 240 W Fehlerbehebung Kundendienst Wartung Technische Daten 11.1 All‑in‑One‑Gerät 11.2 Sprechstelle 11.3 Wandbedienfeld 11.4 Sicherheitskonformität 2019.08 | V1.21 | Bedienungsanleitung Bosch Security Systems B.V.
-
Seite 5: Sicherheit
All-in-One-System 240 W Sicherheit | de Sicherheit Lesen Sie vor der Installation oder Inbetriebnahme der Produkte in jedem Fall die Sicherheitshinweise, die als gesondertes mehrsprachiges Dokument vorliegen: Wichtige Sicherheitshinweise (Safety_ML). Diese Hinweise werden zusammen mit allen Geräten geliefert, die an das Stromnetz angeschlossen werden können. -
Seite 6: Zu Dieser Bedienungsanleitung
| Zu dieser Bedienungsanleitung All-in-One-System 240 W Zu dieser Bedienungsanleitung Zweck der Anleitung Diese Anleitung enthält Informationen zur Installation, Konfiguration, Bedienung und Wartung des Plena All‑In‑One Systems. Digitales Dokument Diese Anleitung ist auch als digitales Dokument im PDF-Format (Adobe Portable Document Format) erhältlich. -
Seite 7: Umrechnungstabellen
Reproduktion oder Übertragung auf elektronischem oder mechanischem Wege sowie durch Fotokopieren, Aufzeichnen oder andere Methoden. Informationen darüber, wie Sie eine Genehmigung für den Nachdruck oder die Verwendung von Auszügen einholen, erhalten Sie von Bosch Security Systems B.V. Inhalte und Abbildungen können ohne Vorankündigung geändert werden. Dokumenthistorie... -
Seite 8: Systemübersicht
| Systemübersicht All-in-One-System 240 W Systemübersicht Plena Das Plena All-in-One-System ist Teil der Plena Produktpalette. Die Plena Produktpalette bietet Beschallungslösungen für Orte, an denen Menschen zusammenkommen, um zu arbeiten, zu beten, Handel zu treiben oder sich zu erholen. Es handelt sich um eine Familie von Systemelementen, durch deren Kombination sich maßgeschneiderte Beschallungssysteme für... -
Seite 9: Plena All-In-One-System
All-in-One-System 240 W Systemübersicht | de Plena All-in-One-System Das Plena All-in-One-System ist eine vielseitige Komplettlösung für Durchsagen, Personenruf und Hintergrundmusik (BGM). Das System besteht aus folgenden Produkten, die separat bestellt werden können: – PLN‑6AIO240 All‑in‑One-Gerät Abbildung 3.1: Blockschaltbild des All-in-One-Geräts Das All‑in‑One-Gerät ist der Hauptbestandteil des All‑in‑One-Systems und beinhaltet folgende Komponenten: Bosch Security Systems B.V. - Seite 10 | Systemübersicht All-in-One-System 240 W – einen 240-W-Mono-Mischverstärker – SD- und USB-Player, die MP3-codierte Dateien von SD- und USB-Geräten wiedergeben – einen digitalen UKW-/MW-Tuner für den Empfang von Radiosendern Bis zu sechs Mikrofone und drei Linequellen können an den Mischverstärker angeschlossen und gemischt werden, mit Prioritäts- oder Sprachschaltung.
-
Seite 11: Verpackung Und Transport
Vorsicht! Verwenden Sie keine scharfen oder spitzen Gegenstände. – Sollten Teile offensichtlich fehlen, benachrichtigen Sie bitte Ihren Bosch Händler. – Die Originalverpackung ist die sicherste Verpackung zum Transport des Produkts und kann ggf. für die Rückgabe von Produkten genutzt werden. - Seite 12 | Verpackung und Transport All-in-One-System 240 W PLN‑4S6Z Plena All-in-One Wandbedienfeld Menge Komponente All-in-One-Wandbediengerät 1 m Cat‑5-Kabel mit RJ45-Stecker 2019.08 | V1.21 | Bedienungsanleitung Bosch Security Systems B.V.
-
Seite 13: Installation
All-in-One-System 240 W Installation | de Installation Einbau des All-in-One-Geräts in einem 19-Zoll-Rack (optional) Das Gerät ist als Tischgerät vorgesehen. Dennoch kann das Gerät in ein 19-Zoll-Rack eingebaut werden. Verwenden Sie bei der Montage in einem 19-Zoll-Rack folgende Bauteile: –... -
Seite 14: Installieren Des Wandbedienfelds
| Installation All-in-One-System 240 W Installieren des Wandbedienfelds Das Wandbedienfeld besteht aus einem flachen Bedienfeld und einer rückwärtigen Montagehalterung, die zur Installation des Produkts an einer Wand oder einer ebenen Fläche verwendet wird. Eine Kabeldurchführung ist an der Rückseite und an den Seiten der Montagehalterung möglich. -
Seite 15: Anschluss
All-in-One-System 240 W Anschluss | de Anschluss Anschlüsse des All-in-One-Geräts In der folgenden Abbildung sind alle Anschlüsse an der Rückseite des All-in-One-Geräts dargestellt. In diesem Abschnitt werden nur die Elemente zur Verbindung eines All-in-One- Geräts beschrieben. Informationen zur Konfiguration des Geräts finden Sie unter Konfigurieren des All-in-One-Geräts, Seite 23. - Seite 16 | Anschluss All-in-One-System 240 W Nummer Teil Beschreibung Musikeingang 1 Klinken-/XLR-Buchse zum Anschluss einer externen Mono-Musikquelle – Empfindlichkeit Eingang 1: 500 mV, 10 kOhm, unsymmetrisch Eingang 6 – Mikrofon- oder Line-Eingang 6, mit Klinkenbuchse/XLR- Eingangsanschluss für symmetrische Signale – Empfindlichkeit Mikrofoneingang 6: 1,5 mV, 600 Ohm, symmetrisch –...
- Seite 17 All-in-One-System 240 W Anschluss | de Nummer Teil Beschreibung Symmetrischer Wartemusik- 600 Ohm, 1 Vrms, per Transformator galvanisch getrenntes Ausgang symmetrisches Wartemusik-Signal zur Überwachung der internen Musikquelle oder der Musikeingangssignale 1-3, ausgewählt über die Musikquellen-Wahltaste (7). 100-V-Telefon-/Notrufeingang Ein symmetrischer 100-V-Eingang, kompatibel mit Lautsprecherleitungssignalen Dieser Eingang hat eine Gate-Funktion (VOX);...
-
Seite 18: Mikrofonadapter-Anschlüsse
| Anschluss All-in-One-System 240 W Nummer Teil Beschreibung – unsymmetrischer Eingang, 0 dBV, 10 kOhm mit Cinch-Buchse Zuschaltausgang Ausgang der internen Vorverstärkerstufe – unsymmetrischer Ausgang, 0 dBV, 600 Ohm mit Cinch-Buchse RESERVIERT Nicht benutzt Externer Verstärkereingang, Der Ausgang eines optionalen externen Leistungsverstärkers wird an 0-/100-V-Klemme diesen Eingang angeschlossen. -
Seite 19: Verbinden Von Sprechstellen
All-in-One-System 240 W Anschluss | de Verbinden von Sprechstellen Die nachfolgende Abbildung zeigt alle Anschlüsse einer Sprechstelle. In diesem Abschnitt werden nur die Anschlüsse zur Verbindung der Sprechstelle beschrieben. Informationen zu Konfiguration und Bedienung der Sprechstelle finden Sie unter –... - Seite 20 | Anschluss All-in-One-System 240 W Nummer Teil Beschreibung Wenn Sprechstellen hintereinander geschaltet werden (Daisy-Chain), bleiben einige Abschlussstecker unbenutzt, da nur die letzte Sprechstelle einen Stecker benötigt. DC-Buchse DC-Buchse zum Anschluss einer externen Gleichstromversorgung von 24 V +/- 10 %, >100 mA. Der Mittelkontakt ist mit +, der Ring mit - belegt.
-
Seite 21: Anschluss Des Wandbedienfelds
All-in-One-System 240 W Anschluss | de Anschluss des Wandbedienfelds In diesem Abschnitt wird der Anschluss des Wandbedienfelds beschrieben. Informationen zu Konfiguration und Betrieb des Wandbedienfelds finden Sie unter: – Konfiguration des Wandbedienfelds, Seite 31 – Bedienung des Wandbedienfelds , Seite 45 Abbildung 6.5: Anschluss des Wandbedienfelds... - Seite 22 | Anschluss All-in-One-System 240 W Nummer Teil Beschreibung Wandbedienfeld. Die RJ45-Buchse befindet sich im Inneren des Wandbedienfelds. Um die Buchse zu erreichen, muss das vordere Bedienfeld abgenommen werden. Hinweis: Verwenden Sie zum Konfektionieren dieses Kabel KEINE RJ45- Kabeltülle oder ‑hülle. Dies kann dazu führen, dass das Kabel nicht mehr in die Einheit passt oder der zulässige Biegeradius des Kabels...
-
Seite 23: Konfiguration
All-in-One-System 240 W Konfiguration | de Konfiguration Konfigurieren des All-in-One-Geräts In der folgenden Abbildung sind alle Anschlüsse an der Rückseite der All-in-One-Einheit dargestellt. In diesem Abschnitt werden nur die Elemente zur Konfiguration des All-in-One- Geräts beschrieben. Informationen zum Anschluss des Geräts finden Sie unter Anschlüsse des All-in-One-Geräts, Seite 15. - Seite 24 | Konfiguration All-in-One-System 240 W Nummer Teil Beschreibung – Bei Deaktivierung des Überwachungsschalters ist kein Pilotton vorhanden und es findet keine Überwachung oder Umschaltung auf den Reserveverstärker statt. Stromverbrauch und Wärmeerzeugung sind bei ausgeschalteter Überwachung am geringsten. Prioritätsschalter Zum Festlegen der Priorität werden zwei Schalter verwendet.
-
Seite 25: Prioritätsschalter
All-in-One-System 240 W Konfiguration | de Nummer Teil Beschreibung – Die Hintergrundmusik-Pegeldämpfung ist im Bereich von 0 bis ‑60 dB einstellbar. Siehe – Prioritätsschalter, Seite 25 – Signaltonschalter, Seite 25 7.1.1 Prioritätsschalter Zwei Schalter (26) zur Einstellung der Priorität der Eingänge 1 bis 6. Der Telefon-/ Notrufeingang besitzt die höchste Priorität und übersteuert stets alle anderen Eingänge:... -
Seite 26: Hardware-Konfiguration Bei Sprechstellen
| Konfiguration All-in-One-System 240 W Hardware-Konfiguration bei Sprechstellen Die nachfolgende Abbildung zeigt alle Anschlüsse einer Sprechstelle. In diesem Abschnitt wird die Hardware-Konfiguration der Sprechstelle beschrieben. Informationen zu Anschluss und Bedienung der Sprechstelle finden Sie unter – Verbinden von Sprechstellen, Seite 19 –... -
Seite 27: Software-Konfiguration Der Sprechstelle
All-in-One-System 240 W Konfiguration | de Software-Konfiguration der Sprechstelle 7.3.1 Sprechstellen-ID Die Sprechstellen-ID jeder Sprechstelle wird in Abhängigkeit vom konfigurierten Prioritätsmodus zur Festlegung von Prioritäten zwischen den Sprechstellen verwendet. Maximal sechs Sprechstellen können hintereinander geschaltet und an ein All-in-One-Gerät angeschlossen werden. Daher werden die IDs 7 und 8 nicht verwendet. Jede Sprechstelle muss über eine eindeutige ID verfügen. -
Seite 28: Mikrofonempfindlichkeit
| Konfiguration All-in-One-System 240 W 7.3.2 Mikrofonempfindlichkeit Die Einstellung für die Mikrofonempfindlichkeit legt die Verstärkung des Mikrofonverstärkers vor dem Signallimiter fest. Die Ausgangspegel-Voreinstellung (Element (8) in Hardware- Konfiguration bei Sprechstellen, Seite 26) legt die Lautstärke des Ausgangs hinter dem Signallimiter fest. -
Seite 29: Prioritätsmodus
All-in-One-System 240 W Konfiguration | de Sprachfilter LED Zone 2 Anmerkung Flacher Frequenzgang Tab. 7.8: Sprachfiltereinstellungen 7.3.4 Prioritätsmodus Diese Einstellung legt fest, was geschieht, wenn mehr als eine Sprechstelle an das All-in-One- Gerät angeschlossen ist. Für ein einheitliches Verhalten muss sichergestellt sein, dass alle angeschlossenen Sprechstellen dieselbe Einstellung haben. -
Seite 30: Erstellung Von Zonengruppen
| Konfiguration All-in-One-System 240 W Signaltoneinstellung LED Zone 2 LED Zone 1 Vierton-Signal (294/392/495/588 Hz) Tab. 7.10: Einstellungen für die Signaltonauswahl 7.3.6 Erstellung von Zonengruppen Diese Konfiguration erstellt Zonengruppen, die einer Einzelzonentaste zugewiesen werden, um die Auswahl von häufig gemeinsam angesprochenen Zonen zu beschleunigen. Beachten Sie, dass bei Zuweisung einer Zonengruppe zu einer Zonentaste diese Taste nicht mehr für die... -
Seite 31: Konfiguration Des Wandbedienfelds
All-in-One-System 240 W Konfiguration | de Konfiguration des Wandbedienfelds In diesem Abschnitt wird die Konfiguration des Wandbedienfelds beschrieben. Informationen zum Anschluss und zur Bedienung des Wandbedienfelds finden Sie unter: – Anschluss des Wandbedienfelds, Seite 21 – Bedienung des Wandbedienfelds , Seite 45 Abbildung 7.3: Konfiguration des Wandbedienfelds... -
Seite 32: Bedienung
| Bedienung All-in-One-System 240 W Bedienung Bedienung des All-in-One-Geräts In den folgenden Abbildungen sind alle Anschlüsse und Bedienelemente an der Rückseite und Gerätefront des All-in-One-Systems dargestellt. In diesem Abschnitt werden nur die für die Bedienung des All-in-One-Systems verwendeten Elemente beschrieben. Informationen zum Anschluss und zur Konfiguration des Systems finden Sie unter: –... - Seite 33 All-in-One-System 240 W Bedienung | de Nummer Teil Beschreibung HI/LO-Frequenzregelung für Ein versenkt angebrachter Drehregler mit mittiger Raststellung dient zur Eingänge 5-6 Einstellung der hohen bzw. niedrigen Frequenzen der Mikrofonsignale 5-6. Durch Entfernen des Einsatzes erhalten Sie Zugang zu dem Regler.
- Seite 34 | Bedienung All-in-One-System 240 W Nummer Teil Beschreibung Hinweis: Das Plena All‑in‑One-System ist nicht für Sprachalarmzwecke zertifiziert. Wenn kein bestimmter Grund für die Überwachung des eingebauten oder externen Verstärkers vorliegt, wird empfohlen, die Überwachung zur Reduzierung des Stromverbrauchs auszuschalten.
-
Seite 35: Eingebautes Musikgerät
All-in-One-System 240 W Bedienung | de Eingebautes Musikgerät Das All‑in‑One-Gerät besitzt ein eingebautes Musikgerät, das aus USB/SD-MP3-Player und einem UKW/MW-Tuner besteht. Die LCD zeigt den Betriebsstatus des Geräts an. Auf dem Bedienfeld befinden sich 12 Tasten für Betriebsfunktionen. Darüber hinaus kann auch die IR- Fernbedienung zur Steuerung der Audioquellen verwendet werden. -
Seite 36: Usb/Sd/Tuner-Display
| Bedienung All-in-One-System 240 W 8.2.1 USB/SD/TUNER-Display REPEAT RANDOM FOLDER FM ST Abbildung 8.4: SD/USB/TUNER-LCD-Anzeige (1) (A) MP3-Anzeige (B) Anzeige für „1 Titel wiederholen“ oder „Alle wiederholen“ (C) Anzeige für „Ordner wiederholen“ (D) Zufallsgenerator-Anzeige (E) +5 Voreinstellungs-Anzeige (F) Kanalanzeige (CH) -
Seite 37: Sd-Karten-Steckplatz
All-in-One-System 240 W Bedienung | de 8.2.4 SD-Karten-Steckplatz Verwenden Sie für dieses Gerät nur SD-Karten mit hoher Kapazität (HCSD) von bis zu 32 GB. Verwendung des SD-Karten-Steckplatzes (4): Setzen Sie die SD-Karte in den SD-Karten-Steckplatz ein. Drücken Sie Stand-by zum Einschalten der Musikquelle und/oder drücken Sie USB/SD zur Auswahl des SD-Geräts. - Seite 38 | Bedienung All-in-One-System 240 W Taste Funktion Anleitungen – Drücken Sie nochmals die Wiederholen-Taste, um die Wiedergabe des aktuellen Ordners zu wiederholen. Das LC-Display zeigt „REPEAT FOLDER“ an. – Drücken Sie nochmals die Wiederholen-Taste, um die Wiedergabe aller Titel auf dem Gerät zu wiederholen.
- Seite 39 All-in-One-System 240 W Bedienung | de Die folgenden Tasten werden verwendet, wenn sich der Musikplayer im UKW/MW-Tuner- Modus befindet. Die Position der Tasten finden Sie unter Punkt 5 in Abschnitt Eingebautes Musikgerät, Seite 35. Taste Funktion Anleitungen FM/AM Umschalten –...
- Seite 40 | Bedienung All-in-One-System 240 W Taste Funktion Anleitungen Um einen gespeicherten Sender aufzurufen, drücken Sie +5 und dann Mx für die Senderspeicher M6-M10. Tab. 8.13: Funktionen der UKW/MW-Tuner-Tasten (rote Beschriftung) 2019.08 | V1.21 | Bedienungsanleitung Bosch Security Systems B.V.
-
Seite 41: Funktionen Der Fernbedienungstasten
All-in-One-System 240 W Bedienung | de 8.2.6 Funktionen der Fernbedienungstasten The nachfolgende Abbildung zeigt die Anordnung der Fernbedienungstasten. < 2019 > 2019 Die Funktionen der Tasten auf der Fernbedienung entsprechen denen des Musikplayers. Ausnahme sind die folgenden Tasten, die nur auf der Fernbedienung zu finden sind: Siehe Musikplayer, Seite 37. - Seite 42 | Bedienung All-in-One-System 240 W Taste Funktion Anleitungen speichert die ersten zehn gefundenen Sender unter M1-M10. Durch Drücken einer beliebigen Taste wird der Suchlauf unterbrochen. A, B, *, # Tab. 8.14: Funktionen der Fernbedienungstasten 2019.08 | V1.21 | Bedienungsanleitung Bosch Security Systems B.V.
-
Seite 43: Bedienung Der Sprechstelle
All-in-One-System 240 W Bedienung | de Bedienung der Sprechstelle Die nachfolgende Abbildung zeigt alle Anschlüsse einer Sprechstelle. In diesem Abschnitt wird nur die Bedienung der Sprechstelle beschrieben. Informationen über den Anschluss und die Konfiguration der Sprechstelle finden Sie unter: –... - Seite 44 | Bedienung All-in-One-System 240 W Nummer Teil Beschreibung Sprechtaste – Wird die Sprechtaste gedrückt und es erfolgt keine Durchsage mit höherer Priorität von einer anderen Sprechstelle oder einem anderen Telefon-/Notrufeingang, geht eine Durchsage an die ausgewählten Zonen. Während der Durchsage leuchtet die Sprechen-LED grün.
-
Seite 45: Bedienung Des Wandbedienfelds
All-in-One-System 240 W Bedienung | de Bedienung des Wandbedienfelds In diesem Abschnitt wird nur die Bedienung des Wandbedienfelds beschrieben. Informationen zu Anschluss und Konfiguration des Wandbedienfelds finden Sie unter: – Anschluss des Wandbedienfelds, Seite 21 – Konfiguration des Wandbedienfelds, Seite 31 Das Wandbedienfeld PLN‑4S6Z dient zur Fernbedienung des All‑in‑One-Geräts. - Seite 46 | Bedienung All-in-One-System 240 W Nummer Teil Beschreibung Fernbedienung der Master- Verwenden Sie den Master-Lautstärkeregler zum Ändern des Master- Lautstärke Lautstärkepegels des All-in-One-Geräts. Die Fernbedienung der Master- Lautstärkeregelung funktioniert nur, wenn sie mit der Taste Enable (7) am Wandbedienfeld oder durch Einstellung der Musikwahltaste (7) am All‑in‑One-Gerät auf Remote aktiviert wird.
-
Seite 47: Fehlerbehebung
All-in-One-System 240 W Fehlerbehebung | de Fehlerbehebung Problem Mögliche Ursache Potenzielle Lösung Das USB-Gerät entspricht nicht Verwenden Sie ein Gerät, dass den Spezifikationen für den der USB-Massenspeicherklasse USB-Massenspeicher. entspricht. Hinweis: Manche Audioplayer, die zur Bildgeräteklasse gehören, werden nicht unterstützt. Auch manche Flash-Kartenlesegeräte können... -
Seite 48: Kundendienst
Gerät wurde und schalten Sie das Gerät ein. ausgeschaltet. Kundendienst Wenn Sie einen Fehler nicht beheben können, wenden Sie sich an Ihren Lieferanten oder Systemintegrator oder direkt an Ihre Bosch Vertretung. 2019.08 | V1.21 | Bedienungsanleitung Bosch Security Systems B.V. -
Seite 49: Wartung
All-in-One-System 240 W Wartung | de Wartung Die Geräte bedürfen nur geringer Wartung. Es sollten jedoch folgende Wartungsarbeiten durchgeführt werden, um die Geräte in gutem Zustand zu halten. – Reinigen der Geräte: – Reinigen Sie die Geräte regelmäßig mit einem feuchten und fusselfreien Tuch. -
Seite 50: Technische Daten
| Technische Daten All-in-One-System 240 W Technische Daten Die folgenden Daten beziehen sich auf das PLN‑6AIO240 Plena All‑in‑One-Gerät und die dazugehörigen Produkte PLN‑6CS Sprechstelle und PLN‑4S6Z Wandbedienfeld. 11.1 All‑in‑One‑Gerät Elektrische Daten Stromversorgung Spannung 115/230 VAC ± 15 %, 50/60 Hz Sicherungswerte 6,3 A (230 VAC) 10 A (115 VAC) - Seite 51 All-in-One-System 240 W Technische Daten | de Pegelerkennung (VOX) an Eingängen 1–6 Ansprechzeit 150 ms, Abfallzeit 3 s Batteriestromversorgung Spannung 24 VDC (22 VDC – 28 VDC) Strom 12 A Musikeingänge 3 x Anschluss Cinch, Stereo in Mono umgewandelt Empfindlichkeit 500 mV (Eingänge 1/2) und 300 mV (Eingang 3) Impedanz 10 kOhm...
- Seite 52 | Technische Daten All-in-One-System 240 W Frequenzgang 60 Hz - 12 kHz Spiegelfrequenzdämpfung ≥ 70 dB Spiegelfrequenzunterdrückung ≥ 50 dB Signal-Rausch-Verhältnis ≥ 50 dB Zwischenfrequenz 10,7 MHz Eingangsempfindlichkeit 8 μV AFC-Empfindlichkeit ≤ 50 μV Antenneneingang 75 Ohm (koaxial) AM-Tuner AM-Bereich 530 - 1602 kHz Eingangsempfindlichkeit 30 μV Digitaler Audioplayer 1 x Frequenzgang 20 Hz bis 20 kHz Signal-Rausch-Verhältnis...
- Seite 53 All-in-One-System 240 W Technische Daten | de Montage Eigenständig, 19-Zoll-Gehäuse Farbe Anthrazit Umgebungsbedingungen Betriebstemperatur -10 °C bis +45 °C Lagertemperatur -40 °C bis +70 °C Relative Luftfeuchtigkeit <95 % (nicht kondensierend) Allgemeine Leistungsspezifikationen Akustisches Rauschen < 45 dB SPL, gemessen einen Meter über dem Gerät MTBF 1200000 Stunden bei 25 °C...
-
Seite 54: Sprechstelle
| Technische Daten All-in-One-System 240 W 11.2 Sprechstelle Elektrische Daten Stromversorgung Spannung 24 VDC (24 VDC geliefert vom PLN‑6AIO240) Stromaufnahme < 50 mA Leistungsmerkmale Nenngeräuschempfindlichkeit 85 dB SPL bei 1 kHz (Verstärkungsvoreinstellung 0 dB) Nominaler Ausgangspegel 1 V Eingangsschallpegel (max.) 110 dB SPL Verstärkungsvoreinstellung Begrenzerschwelle 1 V Komprimierungsverhältnis Begrenzer... -
Seite 55: Wandbedienfeld
All-in-One-System 240 W Technische Daten | de 11.3 Wandbedienfeld Elektrische Daten Stromversorgung Spannungsbereich 24 VDC, vom angeschlossenen Verstärker geliefert Stromaufnahme (typisch) < 50 mA Anschluss 1 x RJ45-Buchse (in Wandbedienfeld) Mechanische Daten Abmessungen (H x B x T) 115 x 115 x 70 mm Gewicht ca. 0,6 kg Umgebungsbedingungen Betriebstemperatur -10 °C bis 45 °C Lagertemperatur -40 ºC bis +70 ºC... - Seite 56 | Technische Daten All-in-One-System 240 W 2019.08 | V1.21 | Bedienungsanleitung Bosch Security Systems B.V.
