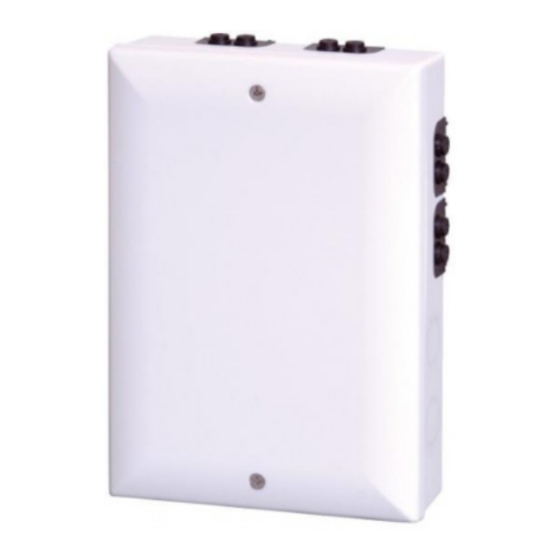

Octo-output Interface Module with 2
Inputs
FLM-420-O8I2-S
cs
Instalační příručka
Vazební člen s osmi výstupy
de
Installationsanleitung
Octo-Input-Koppler mit zwei Inputs
el
Εγχειρίδιο εγκατάστασης
Δομοστοιχείο διασύνδεσης οκτώ εξόδων
en
Installation Guide
Octo-output Interface Module with 2 Inputs
es
Guía de instalación
Módulo de interconexión de ocho salidas con
2 entradas
fr
Guide d'installation
Module d'interface à 8 sorties avec 2 entrées
hr
Instalacijske upute
Modul sučelja s 8 izlaza (Octo)
hu
Telepítési útmutató
Nyolc kimenetű illesztőmodul
it
Guida di installazione
Modulo di interfaccia a otto uscite con 2
ingressi
nl
Installatiehandleiding
Interfacemodule met acht uitgangen, 2
ingangen
pl
Instrukcja instalacji
Moduł interfejsu z ośmioma wyjściami
pt
Guia de Instalação
Módulo Interface de 8 Saídas com 2 Entradas
ro
Ghid de instalare
Modul de interfaţă tip octo-releu
ru
Руководство по установке
Интерфейсный модуль на восемь выходов
sl
Priročnik za namestitev
Vmesniški modul z osmimi izhodi
tr
Kurulum Kılavuzu
Sekiz Çıkışlı Arayüz Modülü
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch FLM-420-O8I2-S
Inhaltszusammenfassung für Bosch FLM-420-O8I2-S
- Seite 1 Octo-output Interface Module with 2 Inputs FLM-420-O8I2-S Instalační příručka Guida di installazione Vazební člen s osmi výstupy Modulo di interfaccia a otto uscite con 2 ingressi Installationsanleitung Octo-Input-Koppler mit zwei Inputs Installatiehandleiding Εγχειρίδιο εγκατάστασης Interfacemodule met acht uitgangen, 2 Δομοστοιχείο διασύνδεσης οκτώ εξόδων...
- Seite 2 Ghid de instalare Руководство по установке Priročnik za namestitev Kurulum Kılavuzu 0786 Bosch Sicherheitssysteme GmbH Robert-Bosch-Platz 1, D-70839 Gerlingen 0786 - CPD - 20795 EN 54-17 : 2005 EN 54-18 : 2005 + AC: 2007 Eingangs-/Ausgangsgerät | Input-/Output Device FLM-420-O8I2-S Technische Daten | Specification 8...39...
- Seite 3 FLM-420-O8I2-S 141,5 mm 100 mm F.01U.032.849 | 2.0 | 2010.11 Bosch Sicherheitssysteme GmbH...
- Seite 4 FLM-420-O8I2-S 34 mm 21 mm (PG 13,5) 8 mm Bosch Sicherheitssysteme GmbH F.01U.032.849 | 2.0 | 2010.11...
- Seite 5 BZ 500 LSN FPA-1200 UEZ 2000 LSN UGM 2020 0 0 0 0 0 1 - 2 5 4 0 / 1 / 2 0 - 9 0 - 9 CL 0 0 Σ F.01U.032.849 | 2.0 | 2010.11 Bosch Sicherheitssysteme GmbH...
- Seite 6 5 - 30 V DC OUT I) PII+ (POWER IN OUT II/ OUT1 - OUT8 OUT II) POWER IN OUT I OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 POWER IN OUT II II Bosch Sicherheitssysteme GmbH F.01U.032.849 | 2.0 | 2010.11...
- Seite 7 5 - 30 V DC POWER IN POWER IN POWER IN POWER IN OUT II II OUT II II OUT I OUT I 5 - 30 V DC 5 - 30 V DC F.01U.032.849 | 2.0 | 2010.11 Bosch Sicherheitssysteme GmbH...
- Seite 8 řemínku nebo proveďte jiná vhodná opatření. Popis funkcí Vazební člen s osmi výstupy FLM-420-O8I2-S je opatřen osmi polovodičovými výstupy (OC) pro řízení externích zařízení a dvěma sledovanými vstupy. Výstupy lze spínat nezávisle na sobě. Jsou elektricky izolované od kruhového vedení LSN a chráněné proti zkratům.
-
