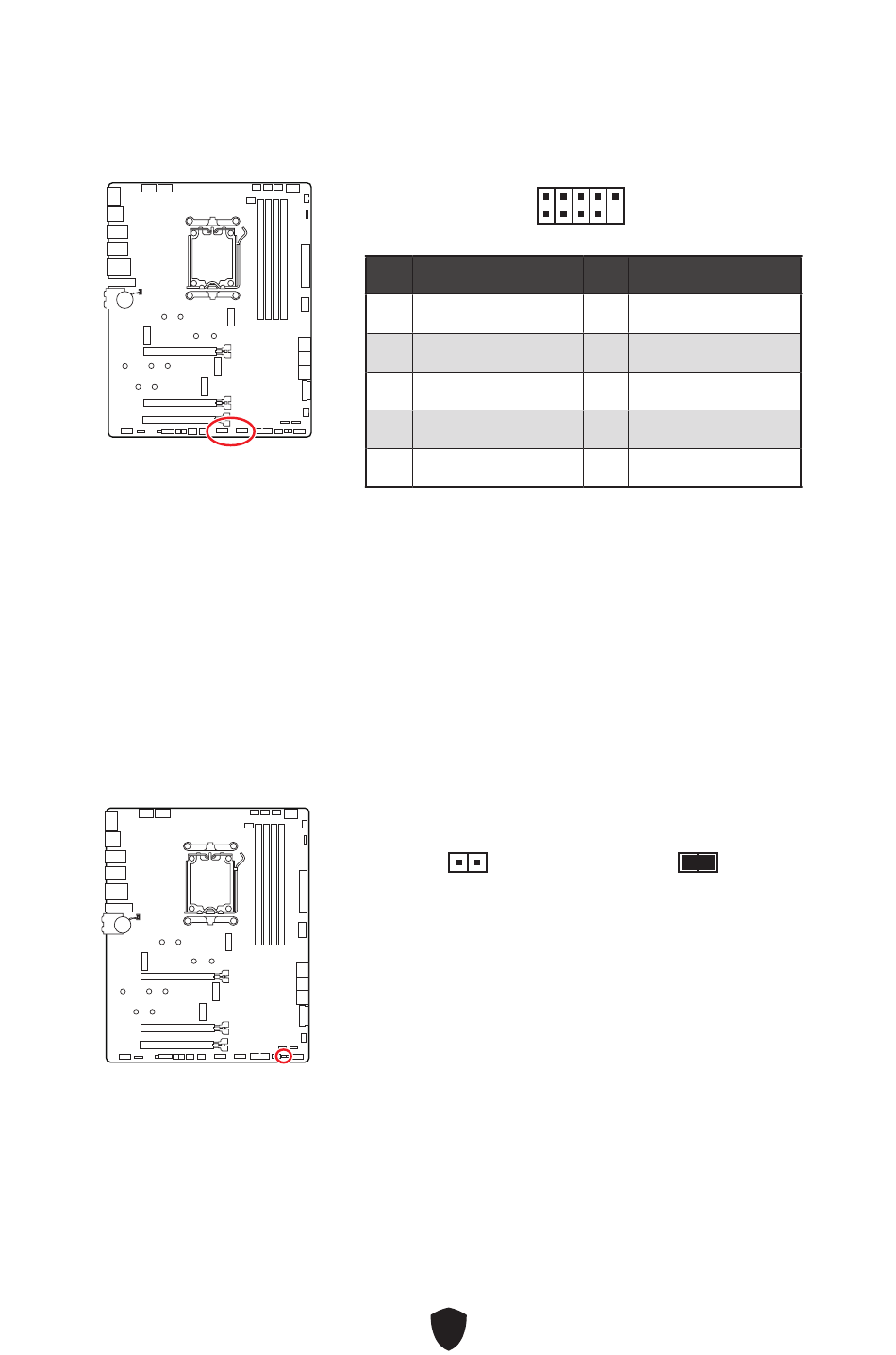

JUSB4~5: USB 2.0 Anschlüsse
Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel
verbinden.
⚠
Wichtig
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground
∙
(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu
Schäden kommen.
Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren
∙
Sie bitte die MSI® Center-Dienstprogramm.
JOC_FS1: Steckbrücke für sicheren Start
Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung
startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus
(von der CPU).
2
1
Pin Signalname
1 VCC
3 USB0-
5 USB0+
7 Ground
9 No Pin
Normal
(Standardwert)
Booten Sie mit den
gespeicherten BIOS-
Einstellungen.
44
10
9
Pin Signalname
2 VCC
4 USB1-
6 USB1+
8 Ground
10 NC
Aktiviert
Wenden Sie die BIOS-
Standardeinstellungen
und den niedrigeren
PCIe-Modus (von der
CPU) für den sicheren
Start an.
