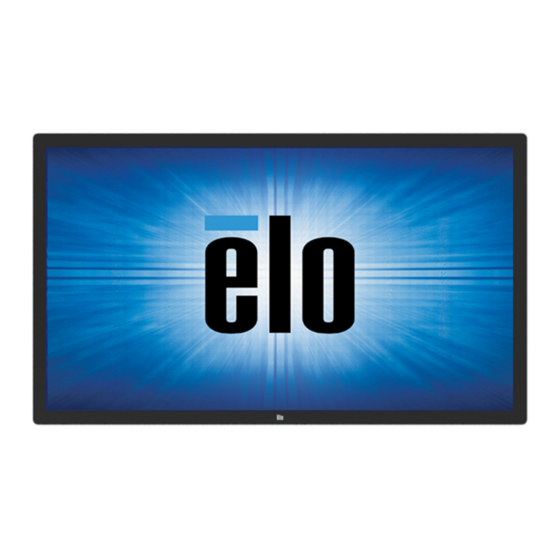

Inhaltszusammenfassung für Elo Touch Solutions ET6553L

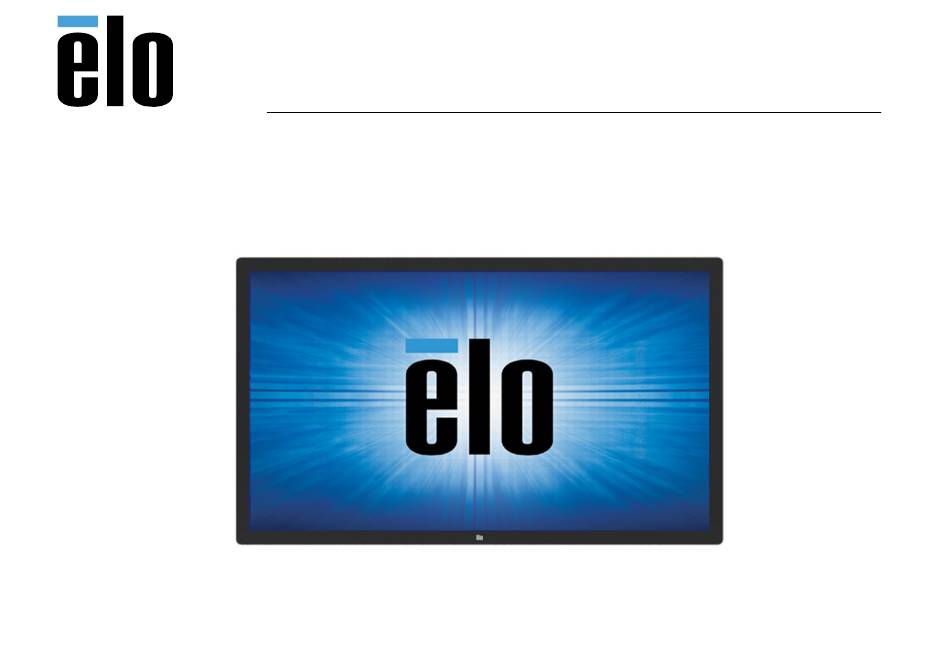

- Seite 1 Bedienungsanleitung Elo Touch Solutions IDS ET6553L/ET5553L Display Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 1 von 40...
- Seite 2 Copyright © 2020 Elo Touch Solutions, Inc. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne schriftliche Genehmigung von Elo Touch Solutions, Inc. in irgendeiner Form oder auf irgendeine Weise, einschließlich, jedoch ohne Beschränkung, elektronisch, magnetisch, optisch, chemisch, manuell oder anderweitig vervielfältigt, übertragen, in einem Abfragesystem gespeichert oder in eine Sprache bzw.
-
Seite 3: Inhaltsverzeichnis
Abschnitt 6: Wartungsinformationen ........................................29 Abschnitt 7: Technischer Support ..........................................30 Abschnitt 8: Informationen bezüglich behördlicher Vorschriften ................................31 Abschnitt 9: Garantieinformationen .......................................... 37 Abschnitt 10: Anhang A ............................................38 Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 3 von 40... -
Seite 4: Abschnitt 1: Einführung
Vor der Einrichtung und Inbetriebnahme Ihres neuen IDS-Displays sollten Sie diese Anleitung gelesen haben, insbesondere die Kapitel über Installation, Montage und Bedienung. ACHTUNG: Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. Entsorgen Sie verbrauchte Batterien vorschriftsmäßig. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 4 von 40... -
Seite 5: Abschnitt 2: Auspacken
Befolgen Sie zum Auspacken des IDS-Gerätes die nachstehenden Schritte: 1. Der Karton sollte wie am Etikett angegeben ausgerichtet werden. Die klappbaren Kunststoffriegel sollten sich an der Unterseite befinden. 2. Lösen und entfernen Sie alle 4 klappbaren Kunststoffriegel. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 5 von 40... - Seite 6 3. Sobald die Riegel entfernt sind, können Sie den oberen Deckel des Kartons vom unteren Rahmen abheben. 4. Nach Entfernen des oberen Deckels können Sie auf den IDS-Display und das mitgelieferte Zubehör zugreifen. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 6 von 40...
- Seite 7 • 2 x aktiver und passiver Stylus je nach Touch-Technologie des Monitors. • Aktiver Stylus für projiziert-kapazitives Modell Passiver Stylus für Infrarot-Modell Anleitung für schnelle Installation • OKTOPUS-Lizenzkarte • Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 7 von 40...
-
Seite 8: Abschnitt 3: Ids-Display Installieren
Abschnitt 3: IDS-Display installieren Anschlussblende und Schnittstellen Entfernen Sie die Kabelabdeckung hinten rechts am Monitor (bei Ausrichtung im Querformat); dadurch erhalten Sie Zugriff auf das Anschlussfeld des Touchmonitors. I/O-Ports des IDS-Displays Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 8 von 40... -
Seite 9: Ids-Touchmonitor: Mit Einem Externen Computer Verbinden
4. Sobald Stromversorgung erkannt wird, schaltet sich der Monitor ein. 5. Greifen Sie auf Ein-/Austaste, Menütaste und Videoauswahltaste zu, indem Sie die Klappe auf der rechten Seite des Monitors öffnen. Stromversorgung OSD-Menü Videoauswahl Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 9 von 40... -
Seite 10: Ids-Touchmonitor: Mit Elo-Computermodul (Ecm) Verbinden
Verriegelungsschrauben. a. Hinweis: Das ECM kann eingesteckt werden, während der Monitor mit Strom versorgt wird. 3. Sobald ein Videoeingang erkannt wird, beginnt der Monitor mit der Anzeige von Inhalten. Rufen Sie die Elo Touch Solutions-Website www.elotouch.com auf für: Aktualisierungen zur Monitor-Firmware •... -
Seite 11: Abschnitt 4: Informationen Zur Montage
Die folgenden Montageausrichtungen werden unterstützt: Querformat, Hochformat und Auf dem Tisch. Querformat Achten Sie beim Montieren des IDS-Displays im Querformatmodus darauf, dass das Elo-Logo wie nachstehend abgebildet ausgerichtet ist. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 11 von 40... - Seite 12 Touchscreen flach bleibt. Sie müssen Kühlmethoden vorsehen, damit die Lufttemperatur unter dem Monitor die Betriebsspezifikationen nicht übersteigt. Anforderungen zum Aufstellen auf dem Tisch entnehmen Sie bitte dem Abschnitt Betriebs- und Lagerungsanforderungen. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 12 von 40...
- Seite 13 Neigungsmodus Das IDS-Display unterstützt eine Neigung von 15°. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 13 von 40...
-
Seite 14: Vesa-Befestigung An Der Rückseite
Eine Montageschablone mit vier Löchern (600 x 600 mm und 400 x 400 mm) finden Sie an der Rückseite des Monitors. Die VESA-FDMI-kompatible Montage ist codiert VESA MOUNT PER MIS-F, 400 x 400 mm, M6 VESA MOUNT PER MIS-F, 600 x 600mm, M8 Maßzeichnungen finden Sie unter www.elotouch.com. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 14 von 40... -
Seite 15: Audiolautsprecher Im Hochformat Montieren (Optional)
Optionale Montagemethoden Ein optionales Wandmontage-Set ist für IDS-ET6553L/ET5553L-Monitore verfügbar. Detaillierte Informationen sind in der Marketingspezifikationszeichnung unter www.elotouch.com erhältlich. Elo-Wandmontage-Set: P/N E282876 und Zeichnung MS602094 für IDS ET6553L P/N E727774 und Zeichnung MS602320 für IDS ET5553L Detaillierte Installationshinweise entnehmen Sie bitte der Bedienungsanleitung der Wandhalterung. - Seite 16 Anschluss gelöst wird. Cable Connector Entfernen Sie die Montageschraube von der Montageabdeckung oben rechts am IDS-Display und schieben Sie die Abdeckung zum Lösen der Montagehaken nach unten Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 16 von 40...
- Seite 17 4. Installieren Sie die in Schritt 2 entfernte Abdeckung an der alten Lautsprecherposition, indem Sie sie so hineinschieben, dass die Haken in der rückseitigen Abdeckung greifen, und dann die Montageschraube installieren. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 17 von 40...
-
Seite 18: Abschnitt 5: Bedienung
Bei Verbindung mit einem Windows-10-Computer meldet der Touchmonitor gleichzeitige Berührungen entsprechend den Produktspezifikationen. TouchPro unterstützt bis zu 40 Berührungen Infrarot unterstützt bis zu 20 Berührungen Die Produktspezifikationen des Monitors finden Sie unter https://www.elotouch.com/ Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 18 von 40... -
Seite 19: Berührungsgesteuerte Bildschirmanzeige (Osd)
Berührungsgesteuerte Bildschirmanzeige (OSD) Dieser Monitor nutzt eine einfach zu navigierende berührungsgesteuerte OSD-Schnittstelle. Nehmen Sie über das Einstellungsmenü in der Seitenleiste Anpassungen an den Anzeigeeinstellungen des Monitors vor. Beispiel des eingeblendeten OSD-Menüs: Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 19 von 40... - Seite 20 Brightness Sensor aktiviert ist, kann die Helligkeit nicht manuell geändert werden. (Helligkeitssensor) Tabelle für Lichtsensor in Abschnitt 10: Anhang A Passen Sie den Kontrast des Displays an. Kontrast Standard: 50 Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 20 von 40...
- Seite 21 Voreingestellte Farbmodi, die zur Verstärkung von Farbdefinitionen die Farbparameter ändern. Verfügbare Modi sind: Standard, Movie (Film), Gaming (Spiel), Photo (Foto), Line Bildmodi mode (Line-Modus), Color Enhance (Farboptimierung) Standard: Standard Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 21 von 40...
- Seite 22 Betriebsstatusanzeige aktivieren oder deaktivieren Betriebsstatusanzeige Standard: Aktiviert Option zur Einstellung der aktuellen Zeit Zeit einstellen Monitor auf Ein- oder Abschaltung zu spezifischen Zeiten einstellen. Standard: Täglich Zeit Ein/Aus-Zeitplan Aus: 01:00:00 Ein: 07:00:00 Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 22 von 40...
- Seite 23 Hinweis: Die CPU-Sensortemperatur ist nur verfügbar, wenn diese Funktion vom (Informationen) (Systemtemperatur) Computermodul unterstützt wird. Zeigt Informationen zur Kontaktaufnahme mit Elo Touch Solutions. Help & Support (Hilfe und Support) Wenn ein aktives Videosignal mit dem Konferenz-Hub (per HDMI oder USB Type-...
- Seite 24 Erhöht den Wert des ausgewählten Parameters / wählt das nächste Menüelement aus Monitor ein-/ausschalten Ändert den Betriebsstatus des Monitors Verringert den Wert des ausgewählten Parameters / wählt das vorherige Menüelement aus Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 24 von 40...
-
Seite 25: Ids-Display Fernsteuern
So nutzen Sie die RTC-Funktionalität: Der Nutzer muss die Zeiteinstellung für seine spezifische Zeitzone einrichten. Durch Aktivierung des Ein-/Abschaltplans können Sie festlegen, wann sich der Monitor ein- bzw. ausschalten soll. Es können Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 25 von 40... -
Seite 26: Intelligente Helligkeitsregelung Und Farbsensorfunktionalität
Der Lichtsensor kann zum Aufwecken des Monitors aus dem Ruhezustand verwendet werden. Dies geschieht, wenn sich die Lichtmenge von sehr dunkel (< 50 Lux) zu hell (> 200 Lux) ändert. Stellen Sie zur Aktivierung dieser Funktion sicher, dass der Energiesparmodus für den Monitor deaktiviert ist. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 26 von 40... -
Seite 27: Energiesparmodus
Energiesparmodus IDS ET6553L kann die Anforderungen von Energy Star 7.1 erfüllen, wenn der Energiesparmodus aktiviert ist. IDS ET5553L kann die Anforderungen von Energy Star 8.0 erfüllen, wenn der Energiesparmodus aktiviert ist. Wenn der Energiesparmodus aktiviert ist, werden vier seitliche Peripherieanschlüsse, MDC-Befehls- und Auto-Weckfunktion des Displays beschränkt. - Seite 28 Pin4: Nicht verbunden Pin5: Erde Wenden Sie sich für verfügbare APIs an Elo Touch Solutions, wenn die Auslösefunktion benötigt wird (bspw. ein Barcode-Lesegerät). Kamera (optional) Elo bietet ein optionales Kameramodul (P/N E277819) mit integriertem Mikrofon. Diese Kamera ist auf Videokonferenzen ausgelegt und unterstützt 1080p-Full-HD-Videoausgabe.
-
Seite 29: Abschnitt 6: Wartungsinformationen
Verwenden Sie keine beschädigte Netzleitung. Verwenden Sie nur die Netzleitung, die bei Ihrem Elo-Touchmonitor mitgeliefert wurde. Bei Verwendung einer nicht zugelassenen Netzleitung kann Ihr Garantieanspruch erlöschen. Stellen Sie sicher, dass das System gewartet wird und innerhalb der in den Produktspezifikationen auf der Webseite von Elo Touch Solutions www.elotouch.com angegebenen Umgebungsbedingungen läuft. -
Seite 30: Abschnitt 7: Technischer Support
Support Technische Daten Technischen Support erhalten Sie unter Technische Daten für dieses Gerät finden Sie unter www.elotouch.com/products www.elotouch.com/support Beachten Sie die letzte Seite mit Rufnummern des weltweiten technischen Supports. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 30 von 40... -
Seite 31: Abschnitt 8: Informationen Bezüglich Behördlicher Vorschriften
Störungen, wobei der Benutzer diese Störung auf eigene Kosten beheben muss. Dieses Gerät stimmt mit Teil 15C der FCC-Vorschriften überein. Für seine Inbetriebnahme gelten die folgenden zwei Bedingungen: 1) Dieses Gerät darf keine Störungen verursachen, und Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 31 von 40... - Seite 32 Sie festgestellt, dass das Gerätschaft die Störungen verursacht, versuchen Sie, die Störungen mittels einer oder mehrerer folgender Maßnahmen zu beseitigen: Stellen Sie das Digitalgerät weiter entfernt vom beeinträchtigten Empfänger auf. Positionieren Sie das Digitalgerät hinsichtlich des beeinträchtigten Empfängers neu (drehen Sie Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 32 von 40...
-
Seite 33: Behördliche Zertifizierungen
Stromschlags bestehen.) Wenn Sie zusätzliche Hilfe benötigen, wenden Sie sich an Ihren Händler, den Hersteller oder einen erfahrenen Radio- oder Fernsehtechniker. Behördliche Zertifizierungen Folgende Zertifizierungen und Kennzeichen wurden für den IDS ET6553L/ET5553L-Monitor ausgestellt oder vergeben: UL, FCC (US) - Klasse A •... -
Seite 34: China Rohs
Bedeutet, dass besagter gefährliche Stoff, der in mindestens einem der homogenen Materialien für dieses Bauteil enthalten ist, den von GB/T 26572 geforderten Grenzwert überschreitet. Bei mit X gekennzeichneten Elementen wurden Ausnahmen gemäß der EU-RoHS-Richtlinie gemacht. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 34 von 40... -
Seite 35: Erklärung Der Kennzeichen
Sachschäden verursachen wird. Betriebstemperatur: Siehe Tabelle auf der nächsten Seite. Lagertemperatur: Siehe Tabelle auf der nächsten Seite. Wir ermutigen und raten dazu, Produktverpackung entsprechend den örtlichen Gesetzen zu recyceln und wiederzuverwenden. Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 35 von 40... -
Seite 36: Betriebs- Und Lagerbedingungen
Hochformat/Querformat/Neigung (≤15°) 0 bis 40 °C Auf dem Tisch 0 bis 35 °C Luftfeuchte 20 bis 80 % (nicht kondensierend) Lagerbedingungen Temperatur -20°C - 50°C Luftfeuchte 10 bis 95% (nicht kondensierend) Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 36 von 40... -
Seite 37: Abschnitt 9: Garantieinformationen
Abschnitt 9: Garantieinformationen Garantieinformationen finden Sie unter http://support.elotouch.com/warranty/ Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 37 von 40... -
Seite 38: Abschnitt 10: Anhang A
Abschnitt 10: Anhang A Lichtsensorkurve Brightness Curve 95 100 100 Lichtsensorwert Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 38 von 40... - Seite 39 Farbsensor Der Farbsensor funktioniert entsprechend dem folgenden Diagramm: Bedienungsanleitung – IDS ET6553L/ET5553L UM600328 Rev. J, Seite 39 von 40...
- Seite 40 Künftige Ereignisse • Pressemitteilungen • Softwaretreiber • Touchmonitor-Newsletter Weitere Informationen über die breite Produktpalette von Elo Touch Solutions erhalten Sie unter www.elotouch.com oder von Ihrer nächstgelegenen Zweigstelle. Nordamerika Europa Asien-Pazifik-Region Lateinamerika Tel. +1 408 597 8000 Tel. +32 (0)16 70 45 00 Tel.
