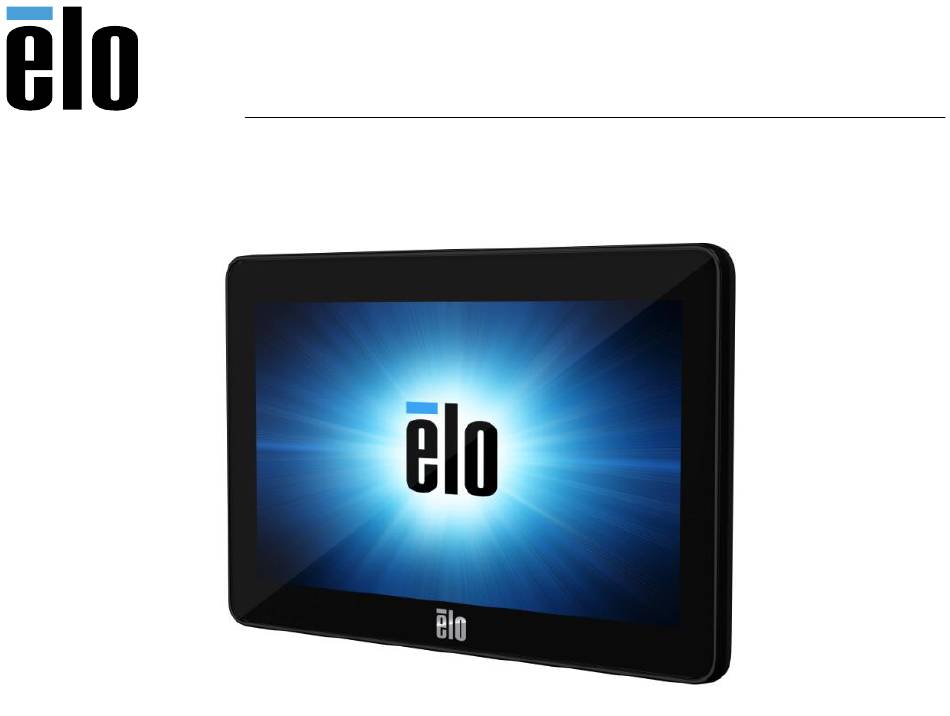

- Seite 1 Bedienungsanleitung Elo Touch Solutions ET0702L UM600318 Rev B...
- Seite 2 ändern, ohne dass Elo verpflichtet ist, jemanden von derartigen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Anerkennung von Marken Elo, Elo (Logo), Elo Touch, Elo Touch Solutions und TouchPro sind Markenzeichen von Elo und ihren Tochterunternehmen. Windows ist ein Markenzeichen von Microsoft Corporation.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Abschnitt 1: Einführung ............................................4 Abschnitt 2: Installation ............................................5 Abschnitt 3: Montage .............................................. 8 Abschnitt 4: Bedienung ............................................9 Abschnitt 5: Technischer Support......................................... 12 Abschnitt 6: Sicherheit und Wartung ........................................14 Abschnitt 7: Informationen bezüglich behördlicher Vorschriften ..............................15 Abschnitt 8: Garantieinformationen ........................................ -
Seite 4: Abschnitt 1: Einführung
Abschnitt 1: Einführung Produktbeschreibung Ihr neuer Touchmonitor kombiniert die neuesten Entwicklungen der Touchtechnologie und des Anzeigedesigns mit der Zuverlässigkeit zum Einsatz in High-Traffic-Umgebungen. Dieser Touchmonitor besitzt einen 24-Bit-Aktiv-Matrix-Dünnfilmtransistor-LCD-Bildschirm für eine erstklassige Anzeigeleistung. Seine Auflösung von 800x480 eignet sich zur Anzeige von Grafiken und Bildern. Seine LED-Hintergrundbeleuchtung reduziert deutlich den Energieverbrauch und eliminiert den Bedarf an Quecksilber (im Vergleich zu Bildschirmen mit CCFL-Hintergrundbeleuchtung). -
Seite 5: Abschnitt 2: Installation
Abschnitt 2: Installation Touchmonitor auspacken Öffnen Sie den Produktkarton und vergewissern Sie sich, dass folgende Artikel vorhanden sind: Touchmonitor • Anleitung für schnelle Installation • Mikro-USB-Type-B-zu-USB-Type-A-Y-Kabel • Kabelabdeckung mit Schraube • Bedienungsanleitung ET702L... - Seite 6 Anschlussblende Touchmonitor-Verbindungen 1. Verbinden Sie die Mikro-USB-Seite des USB-Y-Kabels mit dem Mikro-USB-Eingang des Monitors und das andere Ende des Y-Kabels mit den USB- Type-A-Anschlüssen an Ihrem Computer. (Sie sollten beide USB-Anschlüsse an Ihrem PC einstecken) 2. Der Touchmonitor wird im eingeschalteten Zustand geliefert. Sobald die DisplayLink-Treiber installiert wurden, wird direkt das Video angezeigt. Bedienungsanleitung ET702L...
-
Seite 7: Displaylink-Videotreiber Installieren
DisplayLink-Videotreiber installieren Die DisplayLink-Technologie ermöglicht Video über USB, wodurch Ihr Monitor ein einzelnes USB-Kabel für Stromversorgung, Video und Berührungssteuerung nutzen kann. Herunterladen der aktuellsten DisplayLink-Treiber: 1. Besuchen Sie www.elotouch.com/Support/Downloads/Driver/DriverDownload/Default.aspx 2. Wählen Sie Peripherie-Treiber aus dem Produktkategorie-Auswahlmenü. 3. Wählen Sie den DisplayLink-Videotreiber aus dem Produktauswahl-Auswahlmenü. 4. -
Seite 8: Abschnitt 3: Montage
Abschnitt 3: Montage VESA-Befestigung an der Rückseite Eine Montageschnittstelle mit vier Löchern (75 x 75 mm) für M4-Schrauben finden Sie an der Rückseite des Monitors. Der FDMI-kompatible Zählcode für den VESA-Standard ist VESA MIS-D, 75, C. Bedienungsanleitung ET702L... -
Seite 9: Abschnitt 4: Bedienung
Abschnitt 4: Bedienung Stromversorgung Durch Betätigung der Ein-/Austaste des Touchmonitors schalten Sie ihn ein oder aus. Detaillierte Spezifikationen zum Das System verbraucht in den Modi RUHEZUSTAND und AUS sehr wenig Energie. Stromverbrauch finden Sie in den technischen Daten auf der Elo-Website unter http://www.elotouch.com Durch Berühren des Bildschirms beenden Sie den Modus RUHEZUSTAND des angeschlossenen PCs (entspricht dem Bewegen der Maus oder dem Drücken einer Tastaturtaste). -
Seite 10: Projiziert-Kapazitive Touchtechnologie
In den Betriebssystemen Windows 7, 8 und 10 sind für die Funktionsweise dieser Technologie keine zusätzlichen Treiber erforderlich, es werden die Windows-HID-Treiber verwendet. In Abschnitt 2 „Softwaretreiber der Touchtechnologie installieren“ finden Sie Anweisungen zum Herunterladen der Touchtreiber für Windows Für diese Technologie wird keine Kalibrierung benötigt. Bedienungsanleitung ET0702L... -
Seite 11: Unterstützung Von Gesten
Display identisch sein. Daher können die Auflösung von Monitor und primärem Display in eine geringere Auflösung geändert werden. Falls sich die Monitorauflösung von der Auflösung des primären Displays unterscheidet, wird die Auflösung geändert, damit der gesamte Desktop am primäres Display auf den Monitor passt und das Seitenverhältnis des primären Displays beibehalten wird. Bedienungsanleitung ET0702L... -
Seite 12: Abschnitt 5: Technischer Support
Für den Fall, dass Ihr Touchmonitor Betriebsstörungen aufweist, beachten Sie bitte die folgenden Vorschläge. Bei anhaltendem Problem wenden Sie sich bitte an Ihren Händler vor Ort oder an den Kundendienst von Elo Touch Solutions. Rufnummern des weltweiten technischen Supports finden Sie auf der letzten Seite dieser Bedienungsanleitung. -
Seite 13: Technische Unterstützung
Technische Unterstützung Technische Daten Technischer Support Technische Daten für dieses Gerät finden Sie unter Besuchen Sie https://www.elotouch.com/support https://www.elotouch.com/products für technischen Support Auf der letzten Seite dieser Bedienungsanleitung sind weltweite Telefonnummern für den technischen Support aufgelistet. Bedienungsanleitung ET0702L... -
Seite 14: Abschnitt 6: Sicherheit Und Wartung
• Nur mit aufgelisteten ITE-Produkten verwenden • Richtlinie zu elektrischen und elektronischen Altgeräten (WEEE) Dieses Produkt sollte nicht zusammen mit dem Hausmüll entsorgt werden. Es sollte zu einer Sammelstelle für Rückgewinnung und dem Recyceln von Materialien gebracht werden. Bedienungsanleitung ET0702L... -
Seite 15: Abschnitt 7: Informationen Bezüglich Behördlicher Vorschriften
Dieses Gerät stimmt mit Teil 15C der FCC-Vorschriften überein. Für seine Inbetriebnahme gelten die folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss alle Störungen hinnehmen, auch solche, die zu unbeabsichtigtem Betrieb führen können. Bedienungsanleitung ET0702L... - Seite 16 Schließen Sie dieses Digitalgerät nur über die mitgelieferten E/A-Kabel an einen Computer an. b. Verwenden Sie zur Gewährleistung der Übereinstimmung nur die mitgelieferte, vom Hersteller zugelassene Netzleitung. c. Der Benutzer wird darauf hingewiesen, dass Änderungen oder Modifizierungen an der Gerätschaft, die von der für Bedienungsanleitung ET0702L...
-
Seite 17: Behördliche Zertifizierungen
Folgende Zertifizierungen und Kennzeichen wurden für diesen Monitor ausgestellt oder vergeben: CUL, IC, Kanada • CCC, China • CE, Europa • FCC, UL, Vereinigte • Staaten VCC!, Japan • International CB • Australien (RCM) • NOM, Mexiko • Taiwan (BSMI) • Bedienungsanleitung ET0702L... -
Seite 18: China Rohs
Grenzwert nicht überschreitet. Bedeutet, dass dieser toxische oder gefährliche Stoff, der in mindestens einem der homogenen Materialien für dieses Bauteil enthalten ist, den in SJ/T11363-2006 geforderten Grenzwert überschreitet. Bei mit einem X gekennzeichneten Elementen wurden Ausnahmen gemäß der EU-RoHS-Richtlinie gemacht. Bedienungsanleitung ET0702L... -
Seite 19: Erklärung Der Kennzeichen
Betriebstemperatur: 0-40°C / Luftfeuchte: 20-80 % (nicht kondensierend). Lagertemperatur: -20~60°C / Luftfeuchte: 10~95 % (nicht kondensierend). 2. Es wird ermuntert und empfohlen, dass dieses Produkt gemäß lokalen Gesetzen recycelt und wiederverwendet wird. Das Produkt sollte nicht gleichgültig weggeworfen werden. Bedienungsanleitung ET0702L... -
Seite 20: Spezifikationen Des Monitors
Spezifikationen des Monitors Elektrische Nennwerte Eingabe 5 V Gleichspannung, 1,0 A Betriebsbedingungen Temperatur 0-40°C Luftfeuchte 20-80% (nicht kondensierend). Höhe 0-3, 48m Lagerbedingungen Temperatur -20-60°C Luftfeuchte 10-95% (nicht kondensierend). Höhe 0 – 12.192 m Schutz vor Eindringen IP-Einstufung IP54 Bedienungsanleitung ET0702L... -
Seite 21: Abschnitt 8: Garantieinformationen
Umständen haftet der Verkäufer für Kosten, die bei der Beschaffung oder Installation einer Ersatzware seitens des Käufers oder für spezielle, mittelbare, indirekte oder zufällig entstandene Schäden anfallen. Der Käufer trägt das Risiko und er stimmt zu, dass der Verkäufer gegenüber sämtlicher Haftbarkeit in Bezug auf (i) Beurteilung der Eignung der Bedienungsanleitung ET0702L... - Seite 22 Nur der Käufer allein ist für sämtliche Zusicherungen und Garantien hinsichtlich der Produkte verantwortlich, die der Käufer zugestanden oder genehmigt hat. Der Käufer hält den Verkäufer gegenüber Haftbarkeit, Ansprüchen, Verlusten, Kosten oder Ausgaben (einschließlich Anwaltskosten) schadlos, die den Produkten des Käufers oder den Zusicherungen oder Garantien, die diese Produkte betreffen, zuzuschreiben sind. Bedienungsanleitung ET0702L...
- Seite 23 Hinweise Bedienungsanleitung ET0702L...
- Seite 24 Hinweise Bedienungsanleitung ET0702L...
- Seite 25 Fax +1 408 597 8001 Fax +32 (0)16 70 45 49 Fax +86 (21) 3329 1400 elosales.na@elotouch.com elosales@elotouch.com www.elotouch.com.cn 670 N. McCarthy Blvd., Suite 100, Milpitas, CA 95035, USA. 16081AEM0003 © 2019 Elo Touch Solutions, Inc. Alle Rechte vorbehalten.
