(341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 05/17/2022

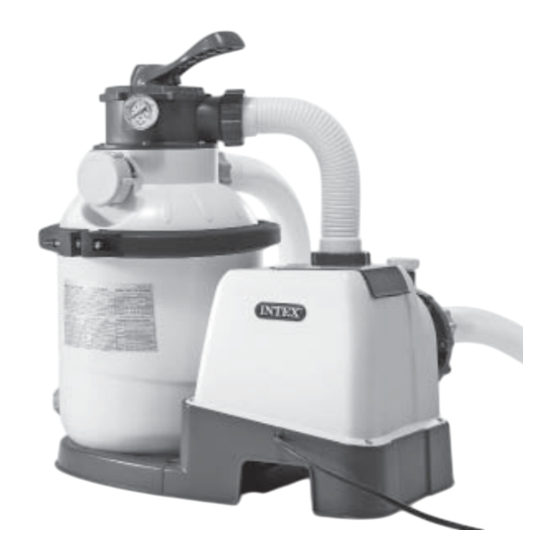

Krystal Clear™ Sandfilteranlage
Zertifizierte Modellnummer SF90220-2
220 - 240 V~, 50 Hz, 130 W, Hmax 3,0 m (größte Förderhöhe),
Hmin 0,19 m (geringste Förderhöhe), IPX4
Max. Wasser temperatur 35 °C
Symbolfoto.
Ist der Pool nicht herrlich? Wenn Sie Lust verspüren, noch andere
Intex-Produkte auszuprobieren, wie unser Pool-Zubehör oder die
Luftbetten, sowie die Spielwaren oder die Boote ...., dann besuchen
Sie uns doch einfach auf unserer Homepage unter www.steinbach.at.
Unsere Produkte sind auch im Fachhandel erhältlich.
Wegen der Politik der kontinuierlichen Produktverbesserung behält
sich INTEX das Recht vor, Daten, Erscheinungsbilder oder Updates
(Produktspezifikationen) jederzeit ohne Vorankündigung zu ändern!
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays
sous licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet
in einigen Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Development Co. Ltd., Hong Kong &
Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans
l'Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V.,
Ettenseweg 46, 4706 PB Roosendaal – The Netherlands • Distributed in the UK by Unitex Service (UK) Limited, 21
Holborn Viaduct, London EC1A 2DY, UK.
www.intexcorp.com
WICHTIGE
SICHERHEITSHINWEISE
Lesen Sie die Anleitung, bevor Sie mit der
Installation des Produktes beginnen, und
befolgen Sie die Anweisung genau. Für späteres
Nachschlagen aufbewahren.
©2022 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle
Rechte vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/
Gedruckt in China.
341
Deutsch
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Intex Krystal Clear SX1500

Inhaltszusammenfassung für Intex Krystal Clear SX1500

  • Seite 1 Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Development Co. Ltd., Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V.,...

  • Seite 2: Inhaltsverzeichnis

    (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch INHALTSVERZEICHNIS Warnung................3 Teilereferenz..............4-6 Aufbauanleitung.............. 7-14 Produktspezifikationen........... 9 Bedienungsanleitung............15-17 Intex-Becken Betriebszeittabelle........18 Nicht-Intex-Becken Betriebszeittabelle......19 Instandhaltung..............20 Langzeitlagerung............20 Anleitung zur Fehlerbehebung........21 Häufig auftretende Probleme Im Pool......22 Generelle Sicherheitshinweise........22 Garantie................23...

  • Seite 3: Wichtige Sicherheitsvorschriften

    (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch WICHTIGE SICHERHEITSVORSCHRIFTEN Lesen und befolgen Sie alle Anweisungen, bevor Sie das Produkt in Betrieb nehmen! ALLE INSTRUKTIONEN LESEN UND BEFOLGEN WARNUNG • Beaufsichtigen Sie Kinder und Menschen mit Behinderung. •...

  • Seite 4: Teilereferenz

    (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch TEILEREFERENZ Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu überprüfen und sich mit den Einzelteilen vertraut zu machen. HINWEIS: Zeichnungen nur für Illustrationszwecke.
  • Seite 5 (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch TEILEREFERENZ (Fortsetzung) Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu überprüfen und sich mit den Einzelteilen vertraut zu machen. Wenn die Pumpe einzeln gekauft wurde, sind nur diese Armaturteile für den Zulauf enthalten: EINGANG Wenn die Pumpe als Teil eines Pool-Sets gekauft wurde mit 38 mm Verbindungen/Schläuchen,...
  • Seite 6 (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch TEILEREFERENZ (Fortsetzung) Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu überprüfen und sich mit den Einzelteilen vertraut zu machen. MENGE TEILENUMMER BESCHREIBUNG...
  • Seite 7 (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch POOL ABFLUSS - FILTER & ABSPERRSCHIEBER EINRICHTUNG ( optional) Das Filtersieb verhindert, dass große Teile durch Strömung in die Filterpumpe gezogen werden und die Pumpe dadurch beschädigen. Wenn Ihr Pool einen aufblasbaren oberen Ring hat, installieren Sie den Filter, den Stutzen und den Absperrschieber, bevor Sie den oberen Ring aufblasen.
  • Seite 8 (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch POOL - EINLAUFDÜSE & ABSPERRSCHIEBER EINRICHTUNG ( optional) 1. Schrauben Sie die Absperrschieber-Einheit gegen den Uhrzeigersinn vom Schraubanschluss der Luftzufuhr (18) ab (siehe dazu Zeichnung 5). Achten Sie darauf dass der Stufendichtungsring (23) auf seinem Platz bleibt.

  • Seite 9: Aufbauanleitung

    (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch PRODUKTSPEZIFIKATIONEN Der Sandfilter entfernt schwebende Partikel, aber und desinfiziert bzw. reinigt Ihren Pool nicht. Poolchemie ist ein spezieller Bereich und Sie sollten Ihren lokalen Pool-Service-Spezialisten für nähere Auskünfte hierzu befragen.
  • Seite 10 (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch AUFBAUANLEITUNG (Fortsetzung) Schrauben Sie das Mittelrohr (7) vorsichtig im Uhrzeigersinn per Hand auf den Filtersiebboden (8) (siehe dazu Zeichnung 11.2). Legen Sie den Filtersiebboden und das damit verbundene Mittelrohr senkrecht in den Sandfilterbehälter.
  • Seite 11 (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch AUFBAUANLEITUNG (Fortsetzung) WARNUNG Eine unzulässige bzw. unsachgemäße Verbindung von Behälterventil und Klemme kann verursachen, dass das Ventil und die Klemme durch den Druck aufplatzen und dies kann ernsthafte Verletzungen, Sachschaden oder den Tod verursachen.
  • Seite 12 (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch AUFBAUANLEITUNG (Fortsetzung) Pumpenmotor Aufbau: 1. Platzieren Sie einen L-Form O-Ring (11) auf dem Pumpenmotor-Auslass. Schließen Sie den Sandfilter-Verbindungsschlauch (13) im Uhrzeigersinn an den Pumpenmotor an (siehe dazu Zeichnung 20).
  • Seite 13 (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch MONTAGE DES VERBINDUNGSSCHLAUCHES WARNUNG • Produkt in mindestens 2 m Entfernung vom Pool aufstellen. • Halten Sie den elektrischen Anschluss der Pumpe mehr als 3,5 m vom Pool entfernt. •...
  • Seite 14 Geben Sie den Verbindungsschlauch (12) auf die Pooleinlauf/-abflussstutzen und befestigen Sie ihn sicher mit einer großen Schlauchklemme. GROSSE SCHLAUCHKLEMME POOL Für INTEX Pools mit 32 mm Verbindungen/Schläuchen: Stellen Sie sicher, dass das Luftstrahlventil (15) fest am Luftadapter des Beckeneinlaufs (14) angeschraubt ist und nach oben zeigt. (Luftauslassventil B) (Luftauslassventil B)

  • Seite 15: Bedienungsanleitung

    (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch BEDIENUNGSANLEITUNG WARNUNG • Es besteht das Risiko eines Stromschlages. Die Filterpumpe nur an eine geerdete Steckdose anschließen, die durch eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA geschützt ist.
  • Seite 16 „BACKWASH“ (Rückspülen) unter dem Abschnitt „Erstmalige Inbetriebnahme und Bedienung“. Ist eine Saugeinrichtung (z. B. Intex Auto Pool Cleaner) an das System angeschlossen, kann das dazu führen den Durchfluss zu vermindern und den Druck zu erhöhen. Entfernen Sie jegliche Saugeinrichtung vom System und überprüfen Sie, ob der Druckmesseranzeiger vom gelben Bereich in den...
  • Seite 17 (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch BEDIENUNGSANLEITUNG (Fortsetzung) Betreiben Sie das System im „TIMER“-Modus oder von Hand: Um die Sandfilteranlage im „FILTER“-Modus unter „TIME“-Steuerung zu betreiben: 1. Gerät einschalten: Taste drücken. Der blinkende Code „00“ erscheint auf dem LED-Display und signalisiert, dass das Gerät nun programmiert werden kann.

  • Seite 18: Intex-Becken Betriebszeittabelle

    INTEX - BECKEN BETRIEBSZEITTABELLE (OHNE INTEX SALZWASSER SYSTEM) Diese Tabelle zeigt die benötigte Betriebszeit für den durchschnittlichen Gebrauch der Sandfilteranlage für Aufstell-Pools. Wenn das System an ein „Intex Salzwasser System“ angeschlossen ist, sollte die Filterpumpen-Betriebszeit länger sein als die benötigte Betriebszeit des Intex Salzwasser Systems.

  • Seite 19: Nicht-Intex-Becken Betriebszeittabelle

    (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch NICHT - INTEX - BECKEN BETRIEBSZEITTABELLE Diese Tabelle zeigt die benötigte Betriebszeit für den durchschnittlichen Gebrauch der Sandfilteranlage für Aufstell-Pools. Sandfilteranlagen- Wasserkapazität Betriebszeit (für einen Durchlauf)

  • Seite 20: Pflege Und Reinigung

    (341IO) MODEL SF90220-2 SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 05/17/2022 Deutsch PFLEGE UND REINIGUNG • Jeder Pool braucht Pflege um das Wasser rein und hygienisch zu halten. Durch regelmäßige Kontrolle der Poolchemikalien und durch den Einsatz einer Filterpumpe kann ein optimaler Wasserzustand erreicht bzw. erhalten werden.

  • Seite 21: Anleitung Zur Fehlerbehebung

    • Ziehen Sie das Schlauchanschlussstück fest, untersuchen • Motor defekt oder Laufrad fest Sie den Schlauch auf Beschädigungen. gefressen. • Kontaktieren Sie das Intex Service-Center. 6-WEGE-VENTIL/ • Sandbehälter-Dichtung fehlt. • Entfernen Sie die 6-Wege-Ventil-Abdeckung und versichern Sie sich, dass die ABDECKUNG IST •...

  • Seite 22: Häufig Auftretende Probleme Im Pool

    Vorabend. • Die Ablassventile sind Schlauchklemmen an. locker. ABLAGERUNGEN • Schmutz oder Sand • Starke Bentzung, durch • Benutzen Sie den INTEX. AM BECKEN-BODEN am Becken-Boden. Herumtoben im und Pool-Sauger zur Reinigung. ausserhalb des Pools. SCHMUTZ AN DER • Blätter, Insekten usw.

  • Seite 23: Garantie

    (Entscheidung von Intex) ersetzt. Außer dieser Garantie und anderen Rechtsansprüchen in Ihrem Land sind keine weiteren Garantien impliziert. In dem Ausmaß, das in Ihrem Land möglich ist, haftet Intex unter keinen Umständen gegenüber Ihnen oder einem Dritten für unmittelbare oder daraus folgende Schäden, die sich aus dem Gebrauch Ihres Sandfilteranlage ergeben, oder für Handlungen...
