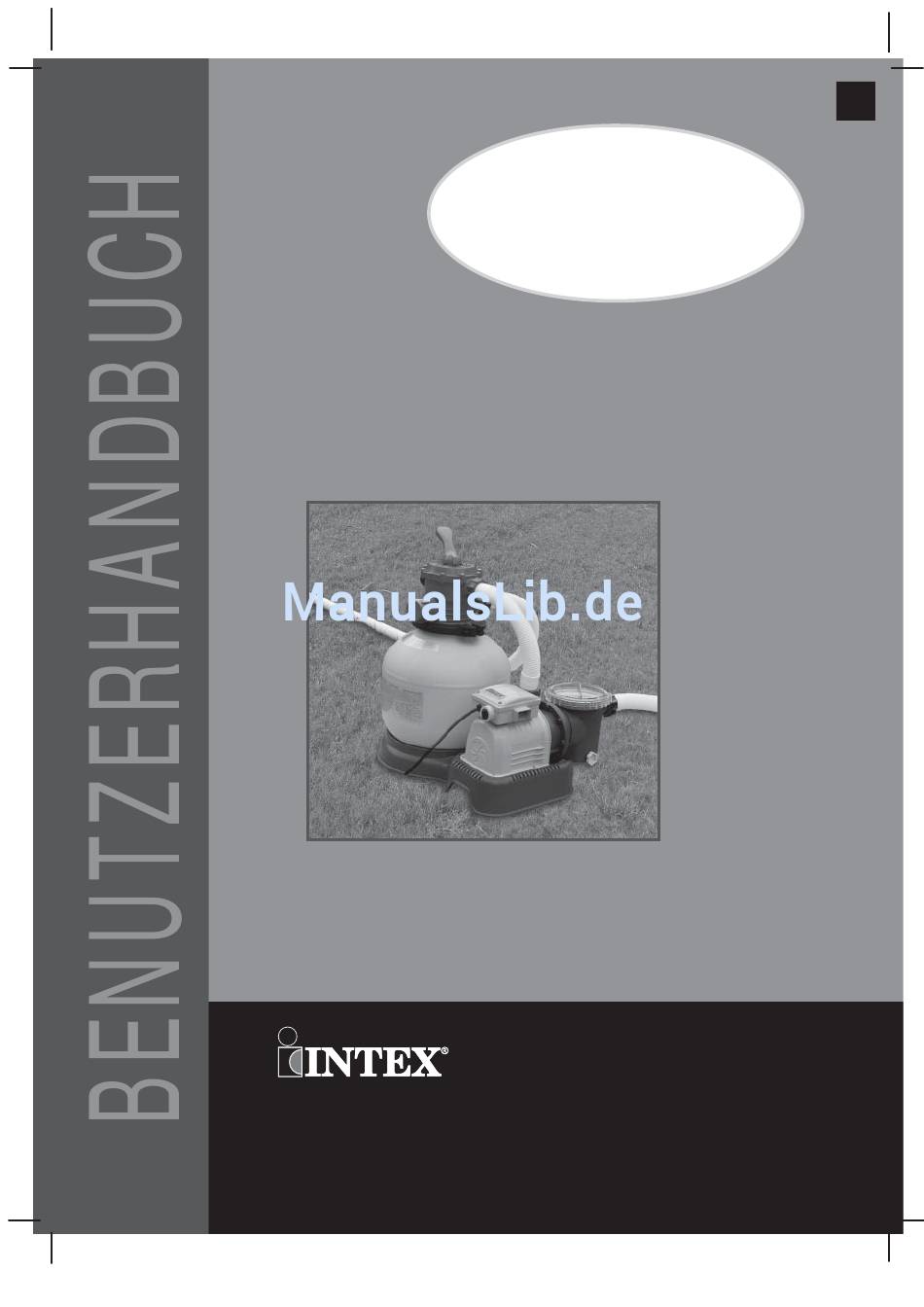

(162NL) MODEL SF15220RC SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 10/29/2012
Sandfilteranlage
14" (360mm) Modell SF15220RC
220 - 240 V~, 50 Hz, 370 W
Hmax 5,0 m (grösste Förderhöhe),
Hmin 0,19 m (Kleinste Förderhöhe), IPX4
Max. Wasser temperatur 35°C
Symbolfoto.
