(188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5" X 10.3" PANTONE 295U 09/28/2012

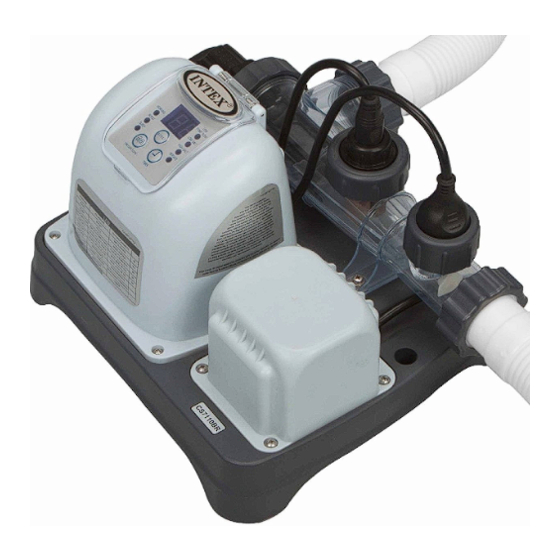

Krystal Clear
Saltwater System
Modell CS7220G
12 V~, 50 Hz, 65 W, IPX5
Symbolfoto.
Vergessen Sie nicht, diese anderen ausgezeichneten Intex
Produkte auszuprobieren: Pools, Pool Zubehör, aufblasbare
Pools und In-Home Spielwaren, Luftbetten und Boote, erhältlich
im Fachhandel oder Sie besuchen uns auf unserer Homepage.
Durch die Politik, der kontinuierlichen Produktverbesserung,
behält sich INTEX das Recht vor, Daten, Erscheinungsbilder
oder Updates (Produktspezifikationen) jederzeit ohne
Vorankündigung zu ändern!
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous licence
de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen Ländern der
Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong
Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué
dans l'Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V.,
Venneveld 9, 4705 RR Roosendaal – The Netherlands
WICHTIGE
SICHERHEITSHINWEISE
Lesen Sie zuerst die Anleitung bevor Sie mit
der Installation des Produktes beginnen,
und befolgen Sie die Anweisung genau.
©2012 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd.
- Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle Rechte
vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.
Deutsch
Deutsch
TM
188-NLB-R0-1309
188
NL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Intex Krystal Clear CS7220G

Inhaltszusammenfassung für Intex Krystal Clear CS7220G

  • Seite 1 Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V., Venneveld 9, 4705 RR Roosendaal –...

  • Seite 2: Inhaltsverzeichnis

    Deutsch Deutsch Warnung................3 Stückliste & Hinweise............4-6 Produktinformation und Spezifikationen......7 Aufbauanleitung..............8-12 Salz- und Beckenwasser-Volumen........13 Intex-Becken Salztabelle............. 14 Intex-Pools Cyanursäure-Tabletten........15 Intex-Becken Arbeitszeittabelle.......... 16 Nicht-Intex-Becken Salztabelle........... 17 Nicht-Intex-Pools Cyanursäure-Tabletten......17 Nicht-Intex-Becken Arbeitszeittabelle........ 17 Betriebsanleitungen............. 18-19 Leuchtdioden-Alarmtafel............. 20 Stationäre Aufbaufunktion..........

  • Seite 3: Wichtige Sicherheitsvorschriften

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch WICHTIGE SICHERHEITSVORSCHRIFTEN Lesen und befolgen Sie alle Anweisungen bevor Sie das Produkt in Betrieb nehmen! ALLE INSTRUKTIONEN LESEN UND BEFOLGEN WARNUNG • Zur Verminderung des Verletzungsrisikos, erlauben Sie Kindern nicht, dieses Produkt zu benutzen.

  • Seite 4: Stückliste & Hinweise

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch STÜCKLISTE * Optional * Optional HINWEIS: Zeichnungen nur für Illustrationszwecke. Eventuelle Abweichungen zum Produkt möglich. Seite 2 Seite 4 HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF...
  • Seite 5 (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch TEILEREFERENZ Bevor Sie mit dem Zusammenbauen Ihres Produktes beginnen, nehmen Sie sich bitte ein paar Minuten Zeit sich mit den verschiedenen Einzelteilen vertraut zu machen und den Zusammenhang zu verstehen. HINWEIS: Zeichnungen nur für Illustrationszwecke.
  • Seite 6 (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch TEILEREFERENZ (Fortsetzung) Bevor Sie mit dem Zusammenbauen Ihres Produktes beginnen, nehmen Sie sich bitte ein paar Minuten Zeit sich mit den verschiedenen Einzelteilen vertraut zu machen und den Zusammenhang zu verstehen. TEILENUMMER BESCHREIBUNG MENGE ERSATZTEILNUMMER...

  • Seite 7: Wie Das Chlor Generiert Wird

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch WIE DAS CHLOR GENERIERT WIRD Dieses Produkt wurde speziell für Aufstellpools erzeugt. Es zerstört die Bakterien, organische Trübstoffe und bekämpft Algen, was ein sicheres, sauberes und komfortables Schwimmbad gewährleistet.

  • Seite 8: Aufbauanleitung

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch AUFBAUANLEITUNG WICHTIG • Das Salzwassersystem benötigt eine separate Pumpe [700~4000 gph (2650~15140 lph)] um das Wasser und die Funktion richtig zu betreiben. • Der Salzwasser-Chlorgenerator muss als der letzte Teil der Schwimmbeckenausrüstung in der Wasserrücklauflinie zum Schwimmbecken installiert werden, wie in der Zeichnung Nr.
  • Seite 9 (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch AUFBAUANLEITUNG (Fortsetzung) 1. Wenn Ihr Schwimmbecken mit Wasser gefüllt ist, schrauben Sie die Sauggitter von den Saugverbindungen und führen Sie die Stecker, die einem schwarzen Hut ähnlich sind, in die Saugverbinder, bevor Sie den Chlorgenerator installieren.
  • Seite 10 (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch AUFBAUANLEITUNG (Fortsetzung) Verbinden Sie das System mit der Pumpe und dem Pool mit 1-1/2”(38 mm) Verbindungen/Schläuchen: Pumpen und Pools mit 1-1/2” (38 mm) Verbindungen benötigen den Adaptor A (1) oder B (9) nicht.
  • Seite 11 (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch AUFBAUANLEITUNG (Fortsetzung) Verbindung des Systems mit anderen Arten von Pumpen (mit verschiedenen Gewindetypen oder ohne Gewinde): Der Chlorgenerator kann auch an andere Filterpumpen angepasst werden, die bei der Verbindung entweder ein anderes Gewinde haben oder ohne Gewinde sind.
  • Seite 12 (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch AUFBAUANLEITUNG (Fortsetzung) Verbindung des Systems mit anderen Arten von Pools Nachdem Sie das Salzwasser-System mit der Pumpe verbunden haben, verbinden Sie es mit dem Pool. Das ist in der Zeichnung #1 und #2 dargestellt.

  • Seite 13: Salz- Und Beckenwasser-Volumen

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch SALZ- UND BECKENWASSER-VOLUMEN • Welche Art von Salz benutzt werden muss: Nur Natriumchlorid-Salze verwenden Verwenden Sie nur Natriumchlorid (NaCl)-Salz, das mindestens 99.8% rein ist. Es ist auch annehmbar, Wasser aufbereitende Salzkugeln (die komprimierte Form von verdampftem Salz) zu verwenden, es wird jedoch länger dauern, bis sie sich auflösen.

  • Seite 14: Intex-Becken Salztabelle

    80% für ein Easy Set & und Beckengröße 3.0g/L (3000ppm) entdeckt (Code “91”) ovales Becken) (Gallonen) (Liter) (Lbs) (Kgs) (Lbs) (Kgs) INTEX ÜBER DER ERDE BEFINDLICHE BECKEN (AGPS) 457cmx84cm(15'x33") 2587 9792 457cmx91cm(15'x36") 2822 10681 457cmx107cm(15'x42") 3284 12430 457cmx122cm(15'x48") 3736 14141 EASY SET ®...

  • Seite 15: Intex-Pools Cyanursäure-Tabletten

    Wasserkapazität (kalkuliert mit 90% für ein Rahmenbecken und 80% für ein Inbetriebnahme benötigt wird Beckengröße Easy Set & und ovales Becken) 0.03g/L (30ppm) (Gallonen) (Liter) (Lbs) (Kgs) INTEX ÜBER DER ERDE BEFINDLICHE BECKEN (AGPS) 457cmx84cm(15'x33") 2587 9792 457cmx91cm(15'x36") 2822 10681 457cmx107cm(15'x42") 3284 12430 457cmx122cm(15'x48")

  • Seite 16: Intex-Becken Arbeitszeittabelle

    Beckengröße Betriebszeit 10 - 19°C 20 - 28°C 29 - 36°C (Stunde) (Gallonen) (Liter) (50 - 66°F) (68 - 82°F) (84 - 97°F) INTEX ÜBER DER ERDE BEFINDLICHE BECKEN (AGPS) 457cmx84cm(15'x33") 2587 9792 457cmx91cm(15'x36") 2822 10681 457cmx107cm(15'x42") 3284 12430 457cmx122cm(15'x48")

  • Seite 17: Salzkalkulation Für Becken

    (Code "91") (Gallonen) (Liter) (Lbs) (Kgs) (Lbs) (Kgs) 2000 7500 4000 15000 6000 22500 7000 26500 CYANURSÄURE-TABELLE FÜR GÄNGIGE NICHT-INTEX-POOLS Cyanursäure welche für die Inbetriebnahme Wasserkapazität benötigt wird 0.03g/L (30ppm) (Gallonen) (Liter) (Lbs) (Kgs) 2000 7500 0.50 0.23 4000 15000 1.00 0.45...

  • Seite 18: Betriebsanleitungen

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch ARBEITSANLEITUNGEN Schalten Sie die Filteranlage ein. Die Inbetriebnahme der Anlage: Stecken Sie das Netzkabel in die Steckdose und testen Sie den FI-Schutzschalter (Hauptschalter). Schalten Sie das Gerät ein. Der Leuchtcode “00”...
  • Seite 19 Filteranlage so eingestellt sein, dass sie mehr als 17 Stunden läuft. Erhöhen Sie die Filteranlagenbetriebszeit wenn nötig. Beachten Sie: Wenn eine Intex-Filteranlage an das System angeschlossen ist, stellen Sie den Pumpenschalter in die “I”-Position. Nach einem heftigen Regen oder wenn der Pool schmutzig ist, drücken Sie den •...

  • Seite 20: Leuchtdioden-Alarmtafel

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch LEUCHTDIODEN-KODE-TABELLE Leuchtdioden-Lesung Definitionen Erhöhungsmodus Bereitschaftsmodus (Inbetriebnahme) Minimum Arbeitsstunden (1 Stunde verbleibend) Arbeitsstunden (2 Stunden verbleibend) Arbeitsstunden (3 Stunden verbleibend) Arbeitsstunden (4 Stunden verbleibend) Arbeitsstunden (5 Stunden verbleibend) Arbeitsstunden (6 Stunden verbleibend) Arbeitsstunden (7 Stunden verbleibend) Arbeitsstunden (8 Stunden verbleibend)

  • Seite 21: Chlorgenerator - Feststehende Aufbauoption

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch CHLORGENERATOR - FESTSTEHENDE AUFBAUOPTION Einige Länder, besonders innerhalb der Europäischen Gemeinschaft, fordern, dass das Produkt auf der Erde befestigt sein muss oder an eine Basis in einer dauernden aufrechten Position. Informieren Sie sich bei Ihrer Kommunalbehörde, um herauszufinden, ob es in Ihrer Gegend eine Bestimmung bezüglich sich auf der Erde befindlicher Schwimmbecken-Filterpumpen gibt.

  • Seite 22: Instandhaltung

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch INSTANDHALTUNG WICHTIG Ziehen Sie vor der Reinigung das Stromkabel aus und schließen Sie die die Absperrschieber oder führen Sie einen schwarzen hut-ähnlichen Stecker in die Filteröffnung um ein Austreten von Wasser zu verhindern. Stecken Sie das Stromkabel wieder ein und öffnen Sie die Absperrschieber oder entfernen Sie die Stecker, wenn die Instandhaltungsaufgaben erledigt sind.
  • Seite 23 (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch INSTANDHALTUNG (Fortsetzung) 3. Entfernen Sie die 2 Schläuche vom Salzwassersystem und demontieren Sie das Zellgehäuse (10) auf jeder Seite der Zelle. 4. Schrauben Sie die Muffe gegen den Uhrzeigersinn von der Kupferelektrode (5) ab und entfernen Sie sie von der elektrolytischen Zelle (4).

  • Seite 24: Langzeitlagerung

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch INSTANDHALTUNG (Fortsetzung) INTEX KUPFERIONEN-TESTSTREIFEN (MIT DEM PRODUKT MITGELIEFERT) ® Die Kupferionen-Teststreifen werden verwendet um die Kupferionenkonzentration im Wasser zu testen. Anleitungen zur Verwendung 1. Tauchen Sie den gesamten Streifen für 3 Sekunden ins Wasser, nehmen Sie ihn anschließend heraus...

  • Seite 25: Pool-Instandhaltung Und Chemische Definitionen

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch POOL-INSTANDHALTUNG UND CHEMISCHE DEFINITIONEN Bevorzugte Wasserchemielesung Minimum Ideal Maximum 0.1 - 0.2 ppm 0.2 ppm Kupferionen 0.5 - 3.0 ppm 5.0 ppm Freies Chlor 0 ppm 0.2 ppm Kombiniertes Chlor 7.4 - 7.6...

  • Seite 26: Anleitung Zur Fehlerbehebung

    • Kupferelektrode fehlerhaft. • Entfernen Sie die Zelle für eine Überprüfung. Reinigen Sie sie wenn nötig. Siehe "Instandhaltung". • Setzen Sie sich mit dem Intex-Servicezentrum zwecks Ersatz in Verbindung. • Lassen Sie ungefähr 20% des Poolwassers abfließen • Hohe Kupferionkonzentration.
  • Seite 27 6.Innerer Zeitschaltuhrkonflikt zwischen Filteranlage und vom Salzwasser zurück. Filteranlage und Salzwassersystem. Siehe "Erhöhungszyklus". 7. Fluss-Sensor-Defekt. • Setzen Sie sich mit dem Intex-Servicezentrum zwecks Ersatz in Verbindung. 1. Schmutz oder Kesselstein auf • Entfernen Sie die elktrolytische Speicherzelle Titanienplatten. zur Inspektion und Reinigung, wenn nötig.

  • Seite 28: Generelle Sicherheitshinweise

    (188NL) MODEL CS7220G SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 09/28/2012 Deutsch Deutsch GENERELLE SICHERHEITSHINWEISE Ihr Swimmingpool kann Ihnen viel Spaß und Freude bereiten, jedoch bringt das Wasser auch Risiken mit sich. Um eventuelle Verletzungsgefahren und lebensbedrohliche Situationen vermeiden zu können, lesen und halten Sie sich unbedingt an die Sicherheitshinweise, die dem Produkt beigelegt sind.

  • Seite 29: Begrenzte Garantie

    Die Garantiezeit bei Schläuchen, Ventile und zusätzlichen Zubehör beträgt 180 Tage Wenn ein Fabrikationsfehler innerhalb der Zeiträume, die oben gelistet sind, auftritt, kontaktieren Sie bitte das zuständige INTEX Service Center, die in der separaten „autorisierte Service Center“ Liste aufgeführt werden. Das Servicezentrum bestimmt dann die Richtigkeit des Anspruchs.
