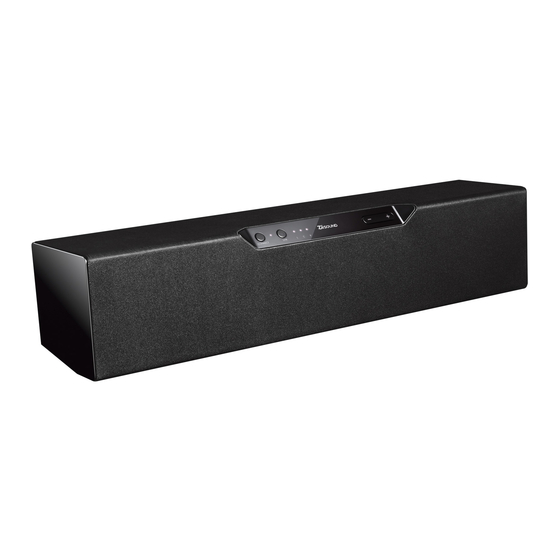

Inhaltszusammenfassung für Creative Ziisound D3x
- Seite 1 Model No.: MF8120...
- Seite 2 Ihrem einzelnen D3x oder Ihrem Verbund aus D3x und DSx- Wireless-Subwoofer– ein Dynamikbereich wie bei besten Heim Audio-Systemen. Die hier und im Benutzerhandbuch gezeigten zusätzlichen ZiiSound D3x- oder DSx-Geräte dienen nur zur Illustration. Die Geräte sind nicht Teil des vorliegenden Produkts.
- Seite 3 Detaillierte Produktinformationen, Anleitungen oder Wissenswertes über unsere Lautsprecher erfahren Sie unter www.creative.com/speakers Sicherheitsanweisungen Lesen Sie vor der Verwendung von Creative-Produkten bitte folgende Hinweise: • Verwenden Sie einen landesüblichen Netzstecker • Für die vollständige Trennung von der Stromversorgung muss der Netzstecker vom Stromnetz getrennt (aus der Steckdose gezogen) werden. • Ziehen Sie den Netzstecker, wenn Sie das Gerät mehrere Tage nicht verwenden möchten. Zusätzliche Sicherheitshinweise für Wireless-Geräte • Die Kurzwellen-Funksignale von Wireless-Geräten können den Betrieb anderer elektronischer und medizinischer Geräte stören • Schalten Sie das Gerät in Bereichen ab, in denen die Nutzung verboten ist. Verwenden Sie das Gerät nicht in medizinischen Einrichtungen, im Flugzeug, auf Tankstellen oder in der Nähe von...
-
Seite 4: Kompatibilitäts-Ausschlusserklärung
: 5725 – 5.850 MHz • Betriebstemperaturbereich des Gerätes : 0 ºC to 45ºC • Betriebstemperaturbereich des Netzteils : 0 ºC to 40ºC Diese Spezifikationen gelten für den ZiiSound D3x mit dem mitgelieferten Universalnetzteil für 14 V- DC Gleichstrom und 1,9 A. Hinweis: Die Compliance-Kennzeichen befinden sich auf der Unterseite des Produkts.. Kompatibilitäts-Ausschlusserklärung • Die Leistung der kabellosen Verbindung hängt von der im Gerät integrierten Bluetooth -Technik (kabellose Übertragung) ab. Informationen hierzu entnehmen Sie bitte dem Handbuch des Geräteherstellers. -
Seite 5: Abschnitt 1 : Grundfunktionen Des D3X
Abschnitt 1 : Grundfunktionen des D3x Produktübersicht / Anschlussdiagramm Kopplung Bluetooth-Verbindung aufgebaut VERBINDUNGS-LED- Statusanzeige Schnell blinkende LED Leuchtet dauerhaft Für verschiedene Funktionen zur Bluetooth -Kopplung CONNECT (Verbindungs-)Taste LINK -Taste Für verschiedene Funktionen zur Verbindung der Lautsprecher (Slave) Linker (Slave/Master*) Center- (Master) Rechter LINK-LED-Statusanzeige Lautsprecher Lautsprecher Lautsprecher LINK-Kopplungsmodus Schnell blinkende LED Lautstärke -Taste und Lautstärke-LED-Statusanzeige * Bei 1.1 Installationen leuchtet die LED des Center-Lautsprechers am ZiiSound D3x und signalisiert dadurch den Verbind- ungstyp 1.1. - Seite 6 Stecker Taste drücken, vollständig um den Stecker hineinschieben, zu lösen bis er einrastet Bassröhre AUX-IN Netz-/Standbytaste DC-IN* *Alle LEDs leuchten beim Einschalten des Netzstroms am D3x für einige Sekunden auf. Dieses Verhalten ist normal.
-
Seite 7: Audio-Übertragung Von Stereo- Bluetooth -Geräten
Network ZiiSound D3x 0000 Connections Operator Internet i) Schalten Sie die Bluetooth -Funktion an Ihrem Gerät ein. ii) Suchen Sie nach dem ZiiSound D3x iii) Koppeln und Verbinden Sie sich mit dem ZiiSound D3x # und geben Sie bei Abfrage eines Passcodes 0000 ein. iv) Kopplung erfolgreich, bereit für Musik-Streaming. Hinweis: Die oben genannten Schritte stellen allgemeine Anweisungen zur Kopplung mit einem Bluetooth -Gerät dar. Genauere Anweisungen zu den Bluetooth -Verbindungsmöglichkeiten für Ihr jeweiliges Gerät entnehmen Sie bitte der zugehörigen Dokumentation des Herstellers. # Beim Koppeln von Bluetooth -Geräten mit einem verknüpften Lautsprechersystem in 1.1-, 2.1- oder 3.1-Konfiguration wird das... -
Seite 8: Wechseln Zwischen Gekoppelten Geräten
Die VERBINDUNGS- Die Bluetooth-Verbindung -Taste” LED blinkt und leuchtet wird umgeschaltet. Bereit für weiterhin Musik-Streaming Abschnitt 2 : Koppeln mit einem weiteren ZiiSound D3x oder DSx Wireless-Subwoofer Hinzufügen eines Subwoofers zum D3x, um ein 1.1-Lautsprechersystem zu bilden Hinweis: Falls zu einem späteren Zeitpunkt ein anderes Setup eingestellt werden soll, muss dann zunächst der Speicher der verknüpften Lautsprecher (alle D3x und DSx) gelöscht werden. (wenn beispielsweise ein weiterer D3x oder DSx hinzugefügt wird) Weiter mit Schritt (b), falls Ihre D3x oder DSx bisher nicht mit anderen Lautsprechern verknüpft waren. Falls Ihre D3x oder DSx bisher bereits mit anderen Lautsprechern verknüpft waren, befolgen Sie die nachstehende Anleitung zum Löschen des Verknüpfungsspeichers, um ein neues Lautsprecher-Setup... - Seite 9 LINK-Kopplungsmodus Schnell blinkende LED Achten Sie darauf, dass der ZiiSound D3x EINGESCHALTET ist. Halten Sie die LINK Taste 5 Sekunden lang gedrückt, bis die LINK LED einmal blinkt. Der D3x befindet sich jetzt im LINK/Kopplungsmodus. LINK-Kopplungsmodus Schnell blinkende LED Aktivieren Sie den LINK/Kopplungsmodus des ZiiSound DSx Wireless-Subwoofers, indem Sie die LINK-Taste vier Sekunden lang gedrückt halten, bis die LINK-LED einmal blinkt. Weitere Einzel- heiten entnehmen Sie bitte dem ZiiSound DSx-Handbuch. Gekoppelter Wireless-Subwoofer LED leuchtet dauerhaft Die ZiiSound DSx-Geräte sind gekoppelt, wenn die LED-Statusanzeigen der DSx dauerhaft leuchten.
- Seite 10 LINK-Kopplungsmodus Schnell blinkende LED Gekoppelter Modus mit Wireless-Subwoofer LED leuchtet dauerhaft Kopplung erfolgreich. Wenn die LINK-LED des ZiiSound D3x weiterhin blinkt, drücken Sie zum Stoppen einmalig die LINK -Taste oder warten Sie, bis der Kopplungszeitraum verstreicht. Bereit für Musik-Streaming.
- Seite 11 Hinzufügen von mindestens einem ZiiSound D3x und DSx Wireless- Subwoofern, um ein 2.1- oder 3.1-Lautsprechersystem zu bilden Hinweis: Falls zu einem späteren Zeitpunkt ein anderes Setup eingestellt werden soll, muss dann zunächst der Speicher der verknüpften Lautsprecher (alle D3x und DSx) gelöscht werden. (wenn beispielsweise ein weiterer D3x oder DSx hinzugefügt wird) Weiter mit Schritt (b), falls Ihre D3x oder DSx bisher nicht mit anderen Lautsprechern verknüpft waren. Falls Ihre D3x oder DSx bisher bereits mit anderen Lautsprechern verknüpft waren, befolgen Sie die nachstehende Anleitung zum Löschen des Verknüpfungsspeichers, um ein neues Lautsprech- er-Setup einzurichten. Für alle D3x Achten Sie darauf, dass die Lautsprecher sich im Standby-Modus befinden. Halten Sie die Taste Netz-/Standby auf der Rückseite des Lautsprechers gedrückt, bis die LINK/CONNECT LED zwei- mal blinkt und dann ausgeht. Der Verknüpfungsspeicher des D3x wurde gelöscht. Für den DSx Halten Sie die LINK-Taste auf der Rückseite des Subwoofers 10 Sekunden lang gedrückt, bis die LINK LED zweimal blinkt und dann ausgeht. Der Verknüpfungsspeicher des DSx wurde gelöscht. LINK-Kopplungsmodus Schnell blinkende LED Wählen Sie einen ZiiSound D3x als Master-Lautsprecher aus und achten Sie darauf, dass dieser...
- Seite 12 Zugewiesener CENTER-Kanal LINK-Kopplungsmodus LED Aus Blinkt schnell LED leuchtet dauerhaft Zugewiesener LINKER Kanal LINK-Kopplungsmodus LED Aus LED leuchtet dauerhaft Blinkt schnell D3x Master-Lautsprecher / RECHTER Kanal Schalten Sie einen weiteren D3x ein. Halten Sie die LINK Taste 5 Sekunden lang gedrückt, bis die LINK LED einmal blinkt. Die LINK LED blinkt und bleibt schließlich an, um den verknüpften Kanal zu kennzeichnen. Wiederholen Sie den Vorgang für einen weiteren D3x, um ein 3.1-Setup zu erzielen. Die Lautsprecher werden automatisch in der Reihenfolge der erfolgten LINK/Kopplung zugeordnet: zuerst LINKS, dann CENTER. Hinweis: Zum Abbrechen des LINK/Kopplungsmodus drücken Sie die LINK Taste einmalig, während der Lautsprecher/Subwoofer sich im LINK/Kopplungsmodus befindet. Hinweis: Sobald dem Master-Lautsprecher / RECHTEN KANAL ein neuer Lautsprecher hinzugefügt wird, verlängert sich der LINK- Kopplungsmodus für den Master-Lautsprecher um eine weitere Minute, um weiteren Lautsprechern die Kopplung zu ermöglichen.
- Seite 13 Verbindung gekoppelt (Center-Kanal) LED leuchtet dauerhaft D3x CENTER zugewiesener Lautsprecher Verbindung gekoppelt (LINKER Kanal) LINK-Kopplungsmodus Schnell blinkende LED LED leuchtet dauerhaft D3x LINKS D3x Master-Lautsprecher / zugewiesener Lautsprecher RECHTER Kanal Die Lautsprecher LINKS und CENTER sind gekoppelt, wenn auf den LINK-LED-Statusanzeigen der zugehörigen Lautsprecher jeweils die LINKE bzw. CENTER-LED aufleuchtet.
- Seite 14 LINK-Kopplungsmodus Schnell blinkende LED Falls keine Subwoofer gekoppelt werden sollen, können Sie mit Schritt G fortfahren. Aktivieren Sie den LINK/Kopplungsmodus des ZiiSound DSx Wireless-Subwoofer, indem Sie die LINK-Taste vier Sekunden lang gedrückt halten, bis die LINK-LED einmal blinkt. Weitere Einzelheiten entnehmen Sie bitte dem ZiiSound DSx-Handbuch. Der D3x-Masterlautsprecher wird automatisch mit dem DSx-Wireless-Subwoofer verbunden, solange die D3x-LINK-LED schnell blinkt. Gekoppelter Wireless-Subwoofer LED leuchtet dauerhaft Die ZiiSound DSx-Gerät sind gekoppelt, wenn die LED-Statusanzeigen der DSx dauerhaft leuchten. LINK-Kopplungsmodus Gekoppelter Rechter/Master-Lautsprecher Schnell blinkende LED LED leuchtet dauerhaft D3x Master-Lautsprecher / D3x Master-Lautsprecher / RECHTER Kanal RECHTER Kanal Wenn die LINK-LED des ZiiSound D3x-Master-Lautsprechers (rechter Kanal) weiterhin schnell blinkt, drücken Sie zum Stoppen einmalig die LINK -Taste oder warten Sie, bis der Kopplungszeitraum verstreicht. Die Lautsprecher befinden sich jetzt im Mehrkanalmodus. Kopplung erfolgreich. Bereit für Musik-Streaming. Hinweis: 1) Die Kopplungsfunktion des D3x ist nur mit anderen ZiiSound D3x-Lautsprechern und ZiiSound DSx-Wireless-Subwoofer kompatibel.
-
Seite 15: Abschnitt 3 : Umschalten Zwischen Mehrkanal- Und Party-Modus
Abschnitt 3 : Umschalten zwischen Mehrkanal- und PARTY-Modus Aktivieren des PARTY-Modus Im PARTY-Modus übernimmt jeder einzelne Lautsprecher die Übertragung des LINKEN und RECHTEN Kanals vom RECHTEN (Master-) Lautsprecher. Dieser Umschaltvorgang kann nur auf dem RECHTEN (Master-) Lautsprecher im MEHRKANAL-Modus vorgenommen werden. ZiiSound D3x gekoppelter CENTER Lautsprecher (Mehrkanalmodus) ZiiSound D3x ZiiSound D3x gekoppelter LINKER Lautsprecher gekoppelter RECHTER Lautsprecher (Mehrkanalmodus) (Mehrkanalmodus) Halten Sie die LINK Taste 5 Sekunden lang gedrückt, bis die LINK LED einmal blinkt. Alle LEDs der LINK-LED-Statusanzeige leuchten auf und signalisieren dadurch die PARTY-Modus- Konfiguration. ZiiSound D3x gekoppelter CENTER Lautsprecher... -
Seite 16: Aktivieren Des Mehrkanal-Modus
Aktivieren des MEHRKANAL-Modus Im MEHRKANALMODUS gibt jeder Lautsprecher nur den ihm zugewiesenen Kanal wieder (LINKS, CENTER oder RECHTS), der vom RECHTEN (Master-) Lautsprecher übertragen wird. Dieser Umschalt- vorgang kann nur auf dem RECHTEN (Master-) Lautsprecher im PARTY-Modus vorgenommen werden. ZiiSound D3x gekoppelter CENTER Lautsprecher (Party-Modus) ZiiSound D3x ZiiSound D3x gekoppelter RECHTER Lautsprecher gekoppelter LINKER Lautsprecher (Party-Modus) (Party-Modus) Halten Sie die LINK Taste 5 Sekunden lang gedrückt, bis die LINK LED einmal blinkt. Alle LEDs der LINK-LED-Statusanzeige gehen aus, bis auf die jeweilig gültige Kanalanzeige-LED im Rahmen des Mehrkanalmodus. ZiiSound D3x gekoppelter CENTER Lautsprecher (Mehrkanalmodus) ZiiSound D3x... -
Seite 17: Abschnitt 4 : Weitere Lautsprecherfunktionen
Abschnitt 4 : Weitere Lautsprecherfunktionen Rückkehr in den Standby-Modus und EINSCHALTEN des D3x mit aktiven Kopplungen Rückkehr in den Standby-Modus Die gekoppelten Lautsprecher können durch Drücken der Netz-/Standbytaste auf der Rückseite des RECHTEN (Master-) Lautsprechers gemeinsam in den Standby-Modus geschaltet werden. EINSCHALTEN mit aktiven Kopplungen Der gekoppelte Lautsprecher kann mit den aktiven Kopplungen zusammen durch Drücken der Netz-/Standbytaste am RECHTEN (Master-) Lautsprecher EINGESCHALTET werden, werden der Netzstrom der anderen Lautsprecher EINGESCHALTET ist.* *Das EINSCHALTEN mit aktiven Kopplungen kann nur am Master-Lautsprecher vorgenommen werden, da die Slave- Lautsprecher auch im Standby-Modus auf Anweisungen des Master-Lautsprechers warten. Deaktivieren/ Wiederherstellen des Link-Systems für den Standalone- Betrieb oder den verknüpften Betrieb (nur für Lautsprecher-Setup ab 2.0) Deaktivieren der KOPPLUNG für D3x-Einzelbetrieb Die KOPPLUNG mit allen verbundenen Lautsprechern lässt sich durch einfaches Drücken der LINK -Taste am RECHTEN (Master-) Lautsprecher deaktivieren. Dadurch werden die KOPPLUNGS-... -
Seite 18: Zurücksetzen Auf Werkeinstellungen / Löschen Des Link-Systems
D3x-Geräte und der Subwoofer EINGESCHALTET sein**. Dadurch wird der Zustand der Lautspre- cherkopplung erneut durch die LED-Anzeige im Mehrkanal- oder PARTY-Modus angezeigt. **Beim ZiiSound D3x wird der EINGESCHALTETE Zustand durch die leuchtende Lautstärke-LED-Statusanzeige angezeigt. Zurücksetzen auf Werkeinstellungen / Löschen des Link-Systems Befolgen Sie folgende Schritte, um die Werkeinstellungen aller D3x wieder herzustellen und den Gerätespeicher für die Bluetooth -Kopplung sowie den Speicher des Link-Systems zu löschen, falls die Lautsprecherkonfiguration geändert werden soll (z. B. Verknüpfen weiterer D3x oder DSx). Aktion LED-Status Status ZiiSound D3x Schalten Sie den Lautsprecher durch Drücken Die CONNECT-LED und Eingeschaltet. EINGE- SCHALTET. Bluetooth - der Netz-/Standbytaste in den Standby-Modus. die LINK-LED blinken Halten Sie die Netz-/Standbytaste 10 Sekunden zweimal und gehen dann Geräteliste des lang gedrückt. aus. Dieser Vorgang... -
Seite 19: Abschnitt 5 : Tipps, Tricks Und Faq
Verfügt der ZiiSound D3x über eine Energiesparfunktion? Ja, der RECHTE (Master-) Lautsprecher schaltet nach 10 Minuten Inaktivität sowohl der Bluetooth -* als auch der AUX-IN**-Quellen automatisch in den Standby-Modus. Gleichzeitig löst er den Standby-Modus der anderen mit ihm verbundenen Lautsprecher und Subwoofer aus. *Die Energiesparmodi sind nur verfügbar, wenn 10 Minuten lang keine Bluetooth -Aktivität festgestellt wurde. **Der Energiesparmodus ist nur verfügbar, wenn kein AUDIO-Signal am AUX-IN-Eingang anliegt. 5.2 Bluetooth Zwischen meinem Gerät und dem ZiiSound D3x besteht keine Bluetooth -Verbindung. Wie soll ich vorgehen? - Löschen Sie den Namenseintrag “ZiiSound D3x” oder “ZiiSound D3x system” aus der Liste der Bluetooth -Geräte und führen Sie die Schritte in Abschnitt 1.2 (Audio-Übertragung von Stereo- Bluetooth -Geräten) durch, um Ihr Gerät erneut mit dem ZiiSound D3x zu koppeln. - Wenn beim Kopplungsvorgang Schwierigkeiten auftreten, bringen Sie die Geräte nah zueinander, sodass der Abstand höchstens einen Meter beträgt. -
Seite 20: Link-Tipps Und Tricks
LINK-Tipps und Tricks Erkennen des LINKEN, RECHTEN und CENTER-Lautsprechers • Halten Sie die Netz-/Standby-Taste auf der Rückseite des Lautsprechers gedrückt. Die LINK LED-Anzeige leuchtet gemäß des aktuell konfigurierten LED-Kanals. Center (Slave /Master) Lautspre- LINK-LED- Linker (Slave-) Rechter (Master-) Nicht konfiguriert Lautsprecher cher Lautsprecher Statusanzeige Der DX5 für den LINKEN bzw. den CENTER-Lautsprecher reagiert auf keine der Tasten oder Bluetooth -Verbindungen im LINK-Modus. - Seite 21 ® owned by the Bluetooth SIG, Inc. and any use of such marks by Creative Technology Ltd is under license. apt-X is a registered trademark of APT licensing Ltd. All other trademarks are the property of their respective owners and are hereby recognized as such.
