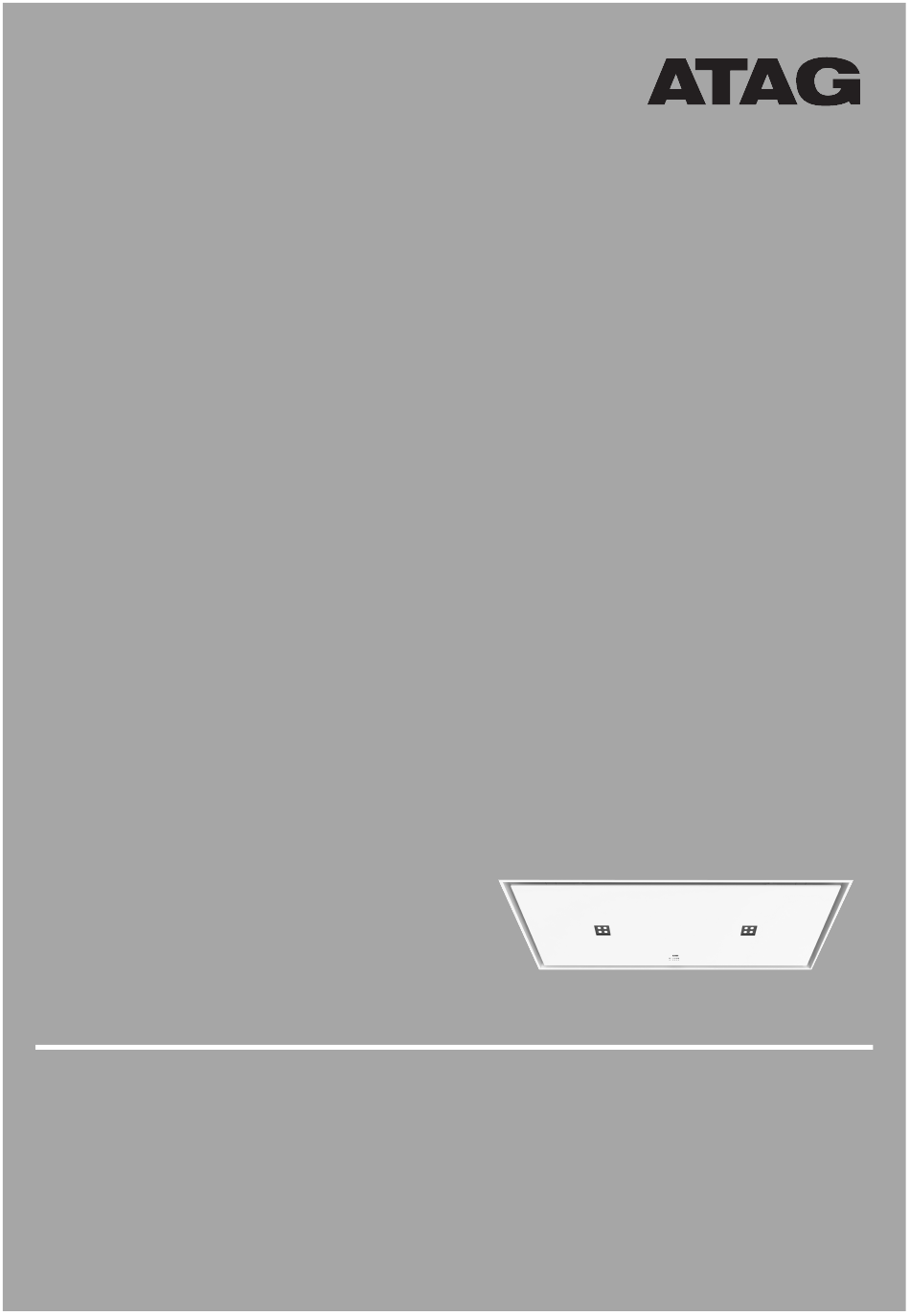

- Seite 1 GEBRAUCHSANWEISUNG CU902511RM Abzugshaube CU902555RM CU122511RM CU122555RM...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzte Piktogramme ......Pflege ............Sicherheit ............ Reinigen ..........................Filteranzeige ..........Ihre Dunstabzugshaube ......Beleuchtung ..........Sehr geehrter Kunde! ........Batterie der Fernbedienung ......Beschreibung ..........Technische Daten ........Beschreibung der Benutzeroberfläche ..EU-Produktdatenblatt ........Betrieb ............EU-Produktdatenblatt ........Beschreibung der Fernbedienung .... -
Seite 3: Benutzte Piktogramme
Benutzte Piktogramme Bedeutung der Symbole in der Gebrauchsanleitung: INFORMATION! Information, Rat, Tipp oder Empfehlung WARNUNG! Warnung Gefahr ELEKTROSCHOCK! Warnung Stromschlaggefahr HEIßE OBERFLÄCHE! Warnung heiße Oberfläche BRANDGEFAHR! Warnung Brandgefahr Es ist sehr wichtig, dass Sie diese Gebrauchsanleitung aufmerksam durchlesen. -
Seite 4: Sicherheit
Sicherheit WARNUNG! BITTE AUFMERKSAM LESEN UND SORGFÄLTIG AUFBEWAHREN! Sicherer Gebrauch Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt. VORSICHT: Zugängliche Teile können heiß werden, wenn sie in Verbindung mit Kochgeräten verwendet werden. Dieses Gerät darf von Kindern ab acht Jahren, wie auch von Personen mit verminderten körperlichen, sensorischen und geis- tigen Fähigkeiten oder mangelhaften Erfahrungen und Wissen bedient werden, jedoch nur, wenn sie das Gerät unter entspre-... - Seite 5 Sicherheit Verwenden Sie das Gerät nur in Innenräumen. Verwenden Sie die Dunstabzugshaube nicht, wenn der Fettfilter nicht korrekt angebracht ist! Lehnen Sie sich nicht gegen die Dunstabzugshaube. Verwenden Sie die Dunstabzugshaube nicht als Arbeitsfläche, sofern dies nicht ausdrücklich angegeben wird. Fette und Öle sind bei Überhitzung leicht entflammbar.
- Seite 6 Sicherheit BRANDGEFAHR! Befolgen Sie die im Handbuch angegebenen Anweisungen für die Reinigung und den Austausch der Fett- und/oder Kohlefilter! Aufgrund von Fettablagerungen im Metall-Fettfilter. Arbeiten Sie niemals mit offener Flamme unter dem Gerät (z. B. Flambieren). Verwenden Sie das Gerät stets mit dem Metall-Fettfilter. Reini- gen Sie den Fettfilter regelmäßig.
-
Seite 7: Ihre Dunstabzugshaube
Ihre Dunstabzugshaube Sehr geehrter Kunde! Bitte lesen Sie vor der Inbetriebnahme die Betriebsanleitungen. Sie enthalten allgemeine Tipps, In- formationen über die Einstellungen und Anpassungen, die Sie vornehmen können, und die beste Art und Weise, Ihr Gerät zu pflegen. TIPP! Die aktuellste Version der Gebrauchsanweisung finden Sie auf unserer Website. Viel Spaß... -
Seite 8: Beschreibung
Ihre Dunstabzugshaube Beschreibung 1. Benutzeroberfläche 2. LED-Spot 3. Randabsaugblende 4. Fettfilter 5. Lasche Beschreibung der Benutzeroberfläche 1. Filterwarnung zurücksetzen – leuchtet, wenn Filter gereinigt werden müssen 2. Anzeige: Drehzahl 1 3. Anzeige: Drehzahl 2 4. Anzeige: Drehzahl 3 5. Anzeige: Drehzahl 4/Boost 6. -
Seite 9: Betrieb
Betrieb Beschreibung der Fernbedienung 1. Timer-Funktion 2. Helligkeit erhöhen 3. Licht kälter machen 4. Helligkeit senken 5. Leistungsstufe verringern 6. Clean-Air-Funktion 7. Licht wärmer machen 8. Beleuchtung ein-/ausschalten 9. Leistungsstufe erhöhen 10. Dunstabzug an/aus Koppeln der Fernbedienung Die Fernbedienung muss mit der Abzugshaube gekoppelt werden, bevor sie benutzt werden kann. 1. -
Seite 10: Ein- Und Ausschalten Der Absaugung
Betrieb Ein- und Ausschalten der Absaugung 1. Dunstabzugstaste auf der Fernbedienung 1 Sekunde lang gedrückt halten. Die Abzugshaube wird mit der niedrigsten Leistungsstufe eingeschaltet. 2. Zur Auswahl einer höheren Leistungsstufe betätigen Sie die „+“-Taste erneut. Halten Sie die Taste „+“ 1 Sekunde gedrückt, um die höchste Einstellung („Boost“) zu aktivieren. 3. -
Seite 11: Umluftbetrieb Aktivieren
Betrieb Umluftbetrieb aktivieren Halten Sie bei ausgeschalteter Absaugung und ausgeschalteter Beleuchtung die Zeitsteuerungstaste und die Taste „Beleuchtung“ gleichzeitig gedrückt, bis die Filteranzeige dreimal blinkt. Die Kohlefilteranzeige ist aktiviert. Deaktivieren des Umluftbetriebs Halten Sie bei ausgeschalteter Absaugung und ausgeschalteter Beleuchtung die Zeitsteuerungstaste und die Taste „Beleuchtung“... -
Seite 12: Clean-Air-Funktion
Betrieb Clean-Air-Funktion Mit der Clean-Air-Funktion können Sie die Luft in der Küche über einen Zeitraum von maximal 24 Stunden auf Stufe 1 auffrischen. 1. Schalten Sie die Abzugshaube aus. 2. Halten Sie 3 Sekunden lang die Clear-Air-Taste gedrückt. Die Abzugshaube wird automatisch einmal pro Stunde für 10 Minuten in der niedrigsten Stufe eingeschaltet. -
Seite 13: Verbindung Zwischen Dunstabzugshaube Und Kochfeld Herstellen
Betrieb Verbindung zwischen Dunstabzugshaube und Kochfeld herstellen Um die Dunstabzugshaube mit dem Kochfeld betreiben zu können, muss eine Verbindung zwischen Kochfeld und Haube hergestellt werden. Um die Verbindung herzustellen, muss der Verbindungsaufbau-Modus der Dunstabzugshaube und des Kochfelds aktiviert sein. Siehe auch die Anleitung zum Kochfeld. Auf unserer Website finden Sie alle Kochfelder, die an Ihre Dunstabzugshaube angeschlossen werden können. -
Seite 14: Wlan-Verbindung
WLAN-Verbindung WLAN/ConnectLife-App Das Gerät ist mit einem Wi-Fi-Modul ausgestattet, das die Verbindung des Geräts mit einem mobilen Gerät wie einem Smartphone oder Tablet ermöglicht. Es bietet die Möglichkeit, den Status des Kochfeldes über das mobile Gerät zu überwachen. HINWEIS! Die Überwachungsfunktion über mobiles Gerät ersetzt nicht die persönliche Überwachung des Garvorgangs direkt am Gerät. - Seite 15 WLAN-Verbindung Erste Schritte zum Einrichten der WLAN-Konnektivität: 1. Überprüfen Sie die „Anforderungen” wie oben beschrieben. 2. Haube und Beleuchtung müssen ausgeschaltet sein. 3. Berühren und halten Sie gleichzeitig die - (Minus) und die + (Plus) Taste 3 Sekunden lang. Al- le Anzeigen an der Haube und der Fernbedienung blinken.
- Seite 16 WLAN-Verbindung Je nach WLAN-Status stehen im Menü 1 bis 3 Optionen zur Verfügung: Der Verbindungs-Setup-Modus Der Paarungsmodus Fernbedienungsmodus Wenn mehr als eine Option verfügbar ist, verwenden Sie die + (Plus) und - (Minus) Tasten, um zwi- schen den Optionen umzuschalten. Modus Verbindungseinrichtung Das Gerät muss mit der Cloud verbunden sein, damit die Anwendung das Gerät aus der Ferne überwachen und steuern kann.
- Seite 17 WLAN-Verbindung Ein- und Ausschalten des Fernbedienungsmodus Um Funktionseinstellungen aus der Ferne ändern zu können, muss das Gerät eingeschaltet und die ConnectLife-App muss aktiviert sein. Die Anzeige der Geschwindigkeitsstufe 4 und die Wi-Fi-Anzeige leuchten statisch. Der Fernbedienungsmodus ist nur verfügbar, wenn die Einrichtung der Wi-Fi-Konnektivität durchge- führt wurde.
- Seite 18 WLAN-Verbindung WLAN einschalten: Haube und Beleuchtung müssen ausgeschaltet sein. Berühren und halten Sie gleichzeitig die - (Minus) und die + (Plus) Taste 3 Sekunden lang. Al- le Anzeigen an der Haube und der Fernbedienung blinken. Drücken Sie eine beliebige Taste, um das WLAN-Konfigurationsmenü aufzurufen. Die Anzeigen der Geschwindigkeitsstufen 2, 3 und 4 leuchten.
- Seite 19 WLAN-Verbindung WLAN-Status anzeigen: Wi-Fi-Modul deaktiviert: Wi-Fi-Anzeige ist aus. Konfiguration läuft: Wi-Fi-Anzeige blinkt. Mit Heimnetzwerkrouter verbunden: Wi-Fi-Anzeige blinkt. Mit Heimnetzwerk-Router und Cloud verbunden: Wi-Fi-Anzeige leuchtet kontinuierlich. Wi-Fi-Fehlersuche Symptom Mögliche Ursache Abhilfe Das WLAN-Symbol wird nicht Das WLAN ist ausgeschaltet. WLAN einschalten (siehe 'WLAN ein- angezeigt.
-
Seite 20: Pflege
Pflege Reinigen WARNUNG! Wichtig! Ziehen Sie den Stecker der Abzugshaube aus der Steckdose oder schalten Sie die Hauptsicherung Ihrer Wohnung aus, bevor Sie mit Wartungsarbeiten an der Abzugshaube begin- nen. Die Abzugshaube muss regelmäßig innen und außen gereinigt werden (mindestens so oft wie der Fettfilter). - Seite 21 Pflege Kassettenfilter herausnehmen 1. Ventilation und Beleuchtung ausschalten. 2. Drücken Sie die Laschen nach innen, um die Abdeckung abnehmen zu können. 3. Filterabdeckung öffnen. Filter mit der Hand abfangen. 4. Filter herausnehmen. Reinigen Die Filter lassen sich im Geschirrspüler reinigen. Lassen Sie die Filter vor dem späteren Einsetzen ausreichend abtropfen.
-
Seite 22: Filteranzeige
Pflege Aktivkohlefilter Der regenerierbare Aktivkohlefilter muss per Hand mit einem neutralen Reinigungsmittel oder im Geschirrspüler bei einer Höchsttemperatur von 65 °C gereinigt werden (während der Reinigung dürfen sich keine Teller, Geschirr, Tassen usw. in der Maschine befinden). Kein Textilwaschmittel verwenden. Entfernen Sie überschüssiges Wasser, ohne die Filter zu beschädigen. -
Seite 23: Batterie Der Fernbedienung
Pflege Batterie der Fernbedienung HINWEIS! Die Kopplung der Fernbedienung mit der Abzugshaube bleibt auch nach dem Austausch der Batterien bestehen. Tauschen Sie die Batterien rechtzeitig aus, da der Empfangsbereich bei zu geringer Batte- riespannung kleiner wird. Nehmen Sie die Batterien heraus, wenn die Fernbedienung längere Zeit nicht benötigt wird. Lassen Sie die Fernbedienung nicht verkehrt herum auf elektrisch leitenden Oberflächen liegen. -
Seite 24: Technische Daten
Technische Daten EU-Produktdatenblatt Daten erhoben gemäß: EN61591, Delegierte Verordnung (EU) Nr. 65/2014 und (EU) Nr. 66/2014. CU902511RM CU122511RM Warenzeichen ATAG ATAG Modell WC90BA-BCC01 WC12BA-BCC01 Jährlicher Energieverbrauch (AEC ) [kWh/a] 35,3 34,8 hood Energieeffizienzklasse Fluiddynamische Effizienz (FDE ) [%] 37,6 37,9... -
Seite 25: Eu-Produktdatenblatt
Drehzahl im normalen Gebrauch [dB(A)] A-bewertete Luftschallemissionen bei Intensiv- oder Boost- Einstellung [dB(A)] Leistungsaufnahme in ausgeschaltetem Zustand (P Leistungsaufnahme: im Standby-Betrieb (P ) [W] 0,35 0,35 EU-Produktdatenblatt CU902511RM CU122511RM Zeitverlängerungsfaktor (f) Energieeffizienzindex (EEI 35,3 35,3 hood Gemessener Luftvolumenstrom im Bestpunkt (Q ) [m... -
Seite 26: Informationen Zur Konformität
-5.2 dBm EIRP-Durchschnitt (berechnet) Maximaler Antennengewinn -7 dBi Art der Funkausstattung WLAN-Modul Betriebsfrequenzbereich 2412 - 2472 MHz (16 Kanäle) Maximale Ausgangsleistung 17.7 dBm EIRP-Durchschnitt (berechnet) Maximaler Antennengewinn 2.7 dBi Hiermit ATAG wird erklärt, dass die Funkausstattung „Dunstabzugshaube (Decke)“ mit Richtlinie 2014/53/EU übereinstimmt. -
Seite 27: Installation
Installation Sicherheitsvorschriften WARNUNG! Dieses Gerät darf nur von einem anerkannten Installateur ange- schlossen werden. Befolgen Sie die Installationsanweisungen in der mitgelieferten Bedienungsanleitung. Prüfen Sie das Gerät auf Transportschäden. Schließen Sie ein beschädigtes Gerät nicht an das Stromnetz an. Defekte Teile dürfen nur durch Originalteile ersetzt werden. Der Hersteller kann nur für Originalteile garantieren, dass sie geltenden Sicherheitsbestimmungen entsprechen. - Seite 28 Installation Das Gerät darf nicht über einen Multistecker oder ein Verlänge- rungskabel an die Stromversorgung angeschlossen werden, da dabei die sichere Verwendung nicht garantiert werden kann. WARNUNG! Öffnen Sie niemals das Gehäuse des Geräts. Trennen Sie das Gerät vom Stromnetz, bevor Sie Reparaturen ausführen.
-
Seite 29: Vorbereitung Der Installation
Installation Stellen Sie das Gerät in einer Umgebung auf, in der die folgenden Bedingungen herrschen: Umgebungstemperaturbereich: +5….+40 °C; Feuchtigkeit: 30….70 % RH; Maximale Höhe: 2.000 m ü.M. Vorbereitung der Installation VORSICHT! Das Gerät darf nicht direkt in die Gipskartonplatten oder ähnliche Leichtbaustoffe montiert werden. Für die ordnungsgemäße Montage, ein ausreichend stabiles, an die baulichen Gegebenheiten und das Gerätegewicht angepasstes Material verwenden. -
Seite 30: Geräteabmessungen
Installation Flexible Kanalinstallation Festkanalinstallation Geräteabmessungen I+fl w+fl CU905xxRM CU12xxRM 1140 1164 CU127xxRM 1200 1224... -
Seite 31: Einbau
Installation Einbau Liter CU9055TMM ±2 ±2 CU1255TMM 1147 ±2 ±2 CU12754TMM 1207 ±2 ±2... - Seite 32 Installation Festkanalinstallation...
- Seite 33 Installation...
- Seite 34 Installation Max. 8 Nm...
- Seite 35 Installation...
- Seite 36 Installation Flexible Kanalinstallation...
- Seite 37 Installation...
- Seite 38 Installation...
-
Seite 39: Umweltschutz
Umweltschutz Tipps zum energieeffizienten Kochen mit Dunstabzugshauben Verwenden Sie eine niedrige Leistungsstufe und nur bei Bedarf die höchste (Boost). In einer gut belüfteten Küche arbeitet die Abzugshaube effizienter. Filter regelmäßig reinigen und bei Bedarf ersetzen, um eine hohe Filterleistung zu gewährleisten. Ein gesättigter Filter ist nicht mehr wirksam und führt zu langen Betriebszeiten. -
Seite 40: Für Deutschland
Umweltschutz FÜR DEUTSCHLAND: Informationen zur Entsorgung von Altgeräten Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro und Elektro-nikgeräten. Die wichtigsten sind hier zusammengestellt. 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. - Seite 41 Umweltschutz 5. Bedeutung des Symbols „durchgestrichene Mülltonne“ Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Sied- lungsabfall zu erfassen ist.
-
Seite 42: Ihre Notizen
Ihre Notizen... - Seite 43 Ihre Notizen...
- Seite 44 864559 Änderungen vorbehalten.
