Verdrahtungsplan - DKL CHAIRS L2-S300 Gebrauchsanweisung

Montage
DE
7.5

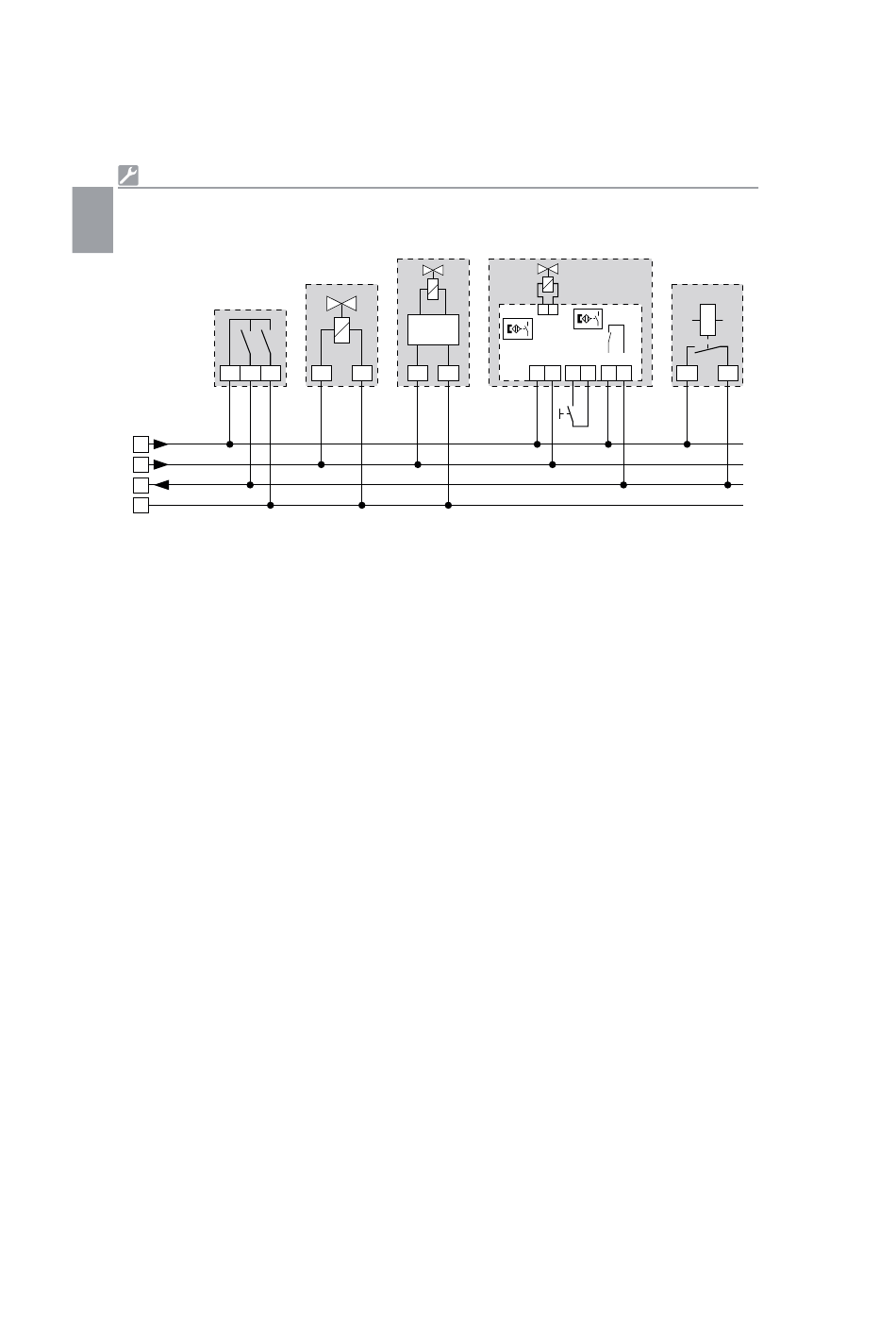

Verdrahtungsplan

1
1 3 4
1
24 V AC/DC
2
3
4
1 Schlauchablage
2 Platzwahlventil
3 Spüleinheit
4 Mundspülbeckenventil
X1 Reinigungstaste Tastermodul
X3 Magnetventil
X4 Steuerleitung Saugmaschine
X5 Spannungsversorgung
K1 Saugmaschinenrelais
N2 Sensor Schwimmererkennung
N3 Sensor Erkennung Reinigungstaste
5 Saugmaschinenrelais in der Behandlungseinheit
16
2 3
2 2
4 4
4
N2
K1
X3
N3
X5 X1 X4
1 2 1 3
7560100003L01 2102V003
5
1
3
