OTS

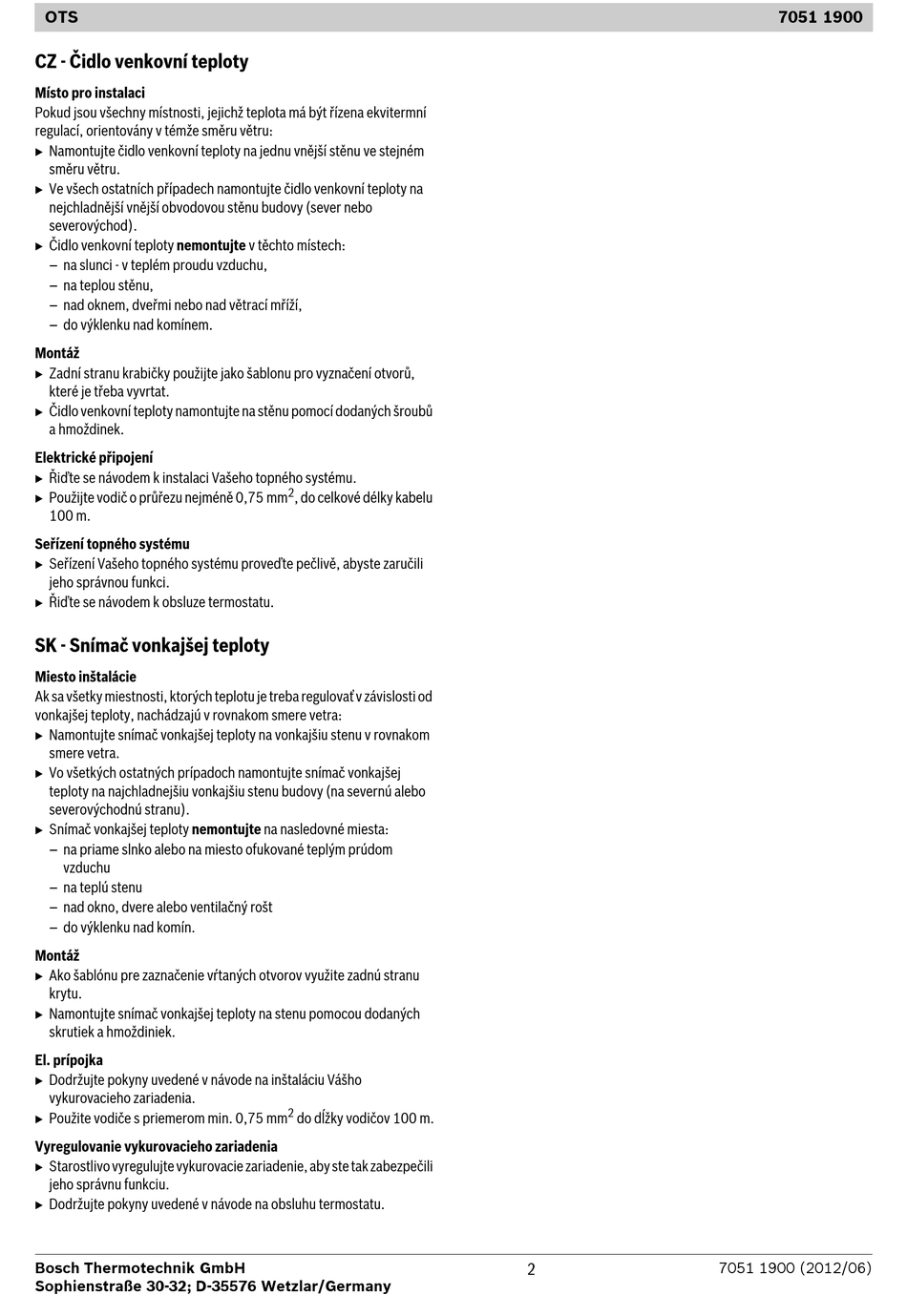

CZ - Čidlo venkovní teploty
Místo pro instalaci
Pokud jsou všechny místnosti, jejichž teplota má být řízena ekvitermní
regulací, orientovány v témže směru větru:
B Namontujte čidlo venkovní teploty na jednu vnější stěnu ve stejném
směru větru.
B Ve všech ostatních případech namontujte čidlo venkovní teploty na
nejchladnější vnější obvodovou stěnu budovy (sever nebo
severovýchod).
B Čidlo venkovní teploty nemontujte v těchto místech:
– na slunci - v teplém proudu vzduchu,
– na teplou stěnu,
– nad oknem, dveřmi nebo nad větrací mříží,
– do výklenku nad komínem.
Montáž
B Zadní stranu krabičky použijte jako šablonu pro vyznačení otvorů,
které je třeba vyvrtat.
B Čidlo venkovní teploty namontujte na stěnu pomocí dodaných šroubů
a hmoždinek.
Elektrické připojení
B Řiďte se návodem k instalaci Vašeho topného systému.
B Použijte vodič o průřezu nejméně 0,75 mm
100 m.
Seřízení topného systému
B Seřízení Vašeho topného systému proveďte pečlivě, abyste zaručili
jeho správnou funkci.
B Řiďte se návodem k obsluze termostatu.
SK - Snímač vonkajšej teploty
Miesto inštalácie
Ak sa všetky miestnosti, ktorých teplotu je treba regulovať v závislosti od
vonkajšej teploty, nachádzajú v rovnakom smere vetra:
B Namontujte snímač vonkajšej teploty na vonkajšiu stenu v rovnakom
smere vetra.
B Vo všetkých ostatných prípadoch namontujte snímač vonkajšej
teploty na najchladnejšiu vonkajšiu stenu budovy (na severnú alebo
severovýchodnú stranu).
B Snímač vonkajšej teploty nemontujte na nasledovné miesta:
– na priame slnko alebo na miesto ofukované teplým prúdom
vzduchu
– na teplú stenu
– nad okno, dvere alebo ventilačný rošt
– do výklenku nad komín.
Montáž
B Ako šablónu pre zaznačenie vŕtaných otvorov využite zadnú stranu
krytu.
B Namontujte snímač vonkajšej teploty na stenu pomocou dodaných
skrutiek a hmoždiniek.
El. prípojka
B Dodržujte pokyny uvedené v návode na inštaláciu Vášho
vykurovacieho zariadenia.
B Použite vodiče s priemerom min. 0,75 mm
Vyregulovanie vykurovacieho zariadenia
B Starostlivo vyregulujte vykurovacie zariadenie, aby ste tak zabezpečili
jeho správnu funkciu.
B Dodržujte pokyny uvedené v návode na obsluhu termostatu.
Bosch Thermotechnik GmbH
Sophienstraße 30-32; D-35576 Wetzlar/Germany
2
, do celkové délky kabelu
2
do dĺžky vodičov 100 m.
2
7051 1900
7051 1900 (2012/06)
