p
Hilfsentriegelung in die Ausgangslage
ist die normale Funktion wieder gegeben.
Achtung: Nicht über den Anschlag hinaus drehen!

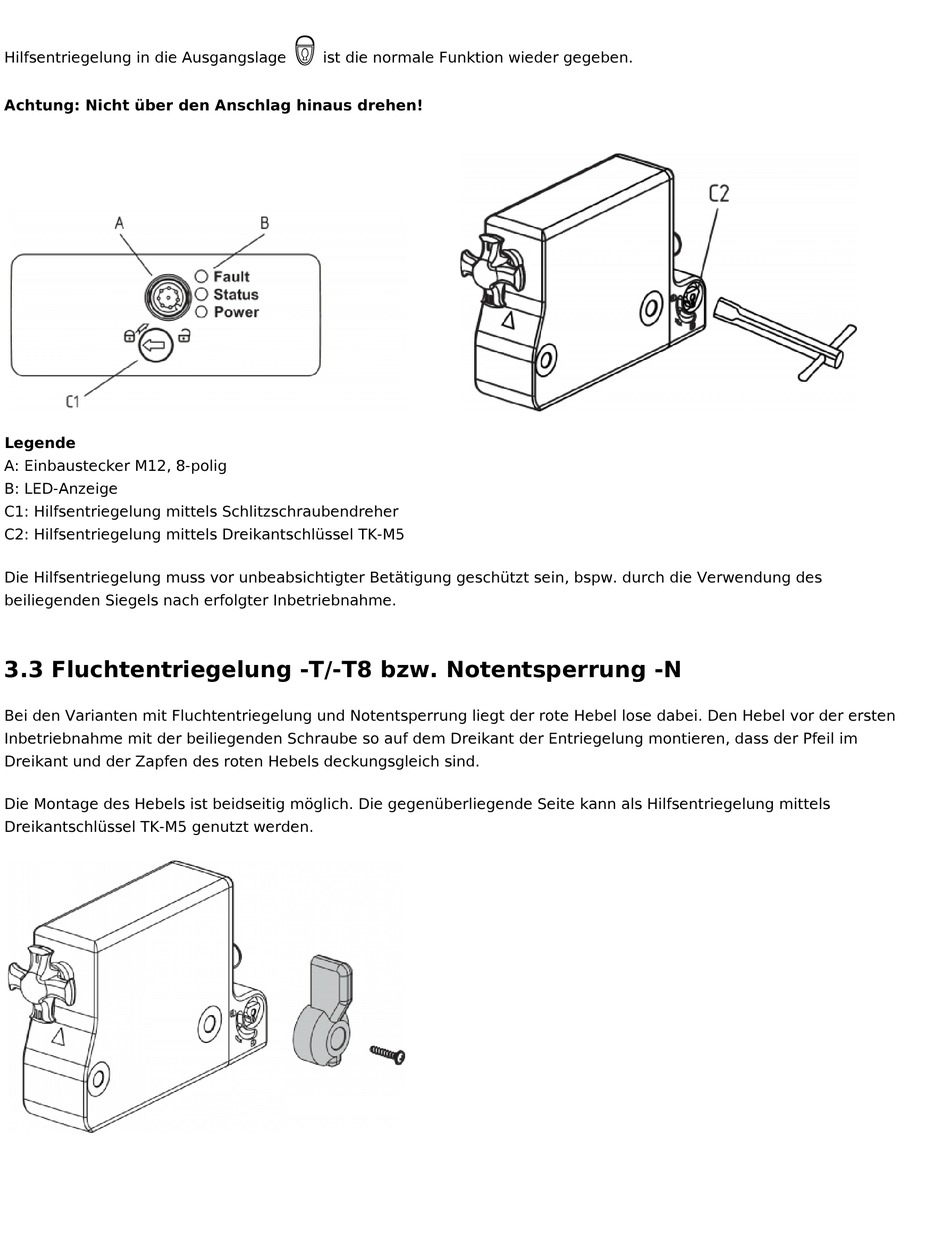

Legende
A: Einbaustecker M12, 8-polig
B: LED-Anzeige
C1: Hilfsentriegelung mittels Schlitzschraubendreher
C2: Hilfsentriegelung mittels Dreikantschlüssel TK-M5
Die Hilfsentriegelung muss vor unbeabsichtigter Betätigung geschützt sein, bspw. durch die Verwendung des
beiliegenden Siegels nach erfolgter Inbetriebnahme.
3.3 Fluchtentriegelung -T/-T8 bzw. Notentsperrung -N
Bei den Varianten mit Fluchtentriegelung und Notentsperrung liegt der rote Hebel lose dabei. Den Hebel vor der ersten
Inbetriebnahme mit der beiliegenden Schraube so auf dem Dreikant der Entriegelung montieren, dass der Pfeil im
Dreikant und der Zapfen des roten Hebels deckungsgleich sind.
Die Montage des Hebels ist beidseitig möglich. Die gegenüberliegende Seite kann als Hilfsentriegelung mittels
Dreikantschlüssel TK-M5 genutzt werden.
