Seite 1: Inhaltsverzeichnis

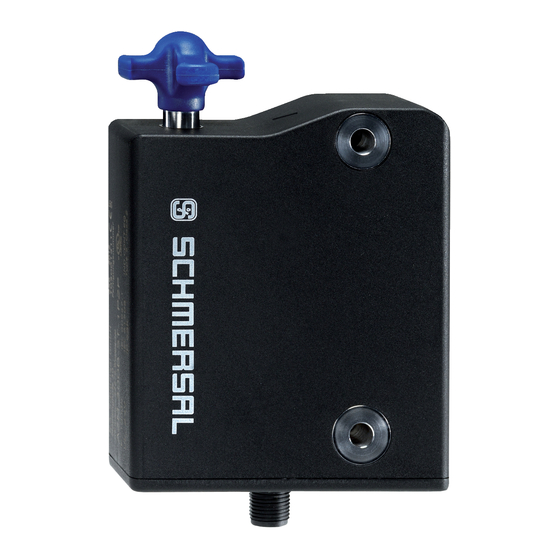

HINWEISE ZUR BEDIENUNG UND MONTAGE Sicherheitszuhaltung AZM300B-I2-ST-1P2P Inhaltsverzeichnis 1 Zu diesem Dokument 1.1 Funktion 1.2 Zielgruppe der Betriebsanleitung: autorisiertes Fachpersonal 1.3 Verwendete Symbolik 1.4 Bestimmungsgemäßer Gebrauch 1.5 Allgemeine Sicherheitshinweise 2 Produktbeschreibung 2.1 Typenschlüssel 2.2 Sonderausführungen 2.3 Bestimmung und Gebrauch 2.4 Warnung vor Fehlgebrauch 2.5 Haftungsausschluss... -
Seite 2: Funktion
Hersteller zugelassene Anwendungen eingesetzt werden. Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel „Produktbeschreibung". 1.5 Allgemeine Sicherheitshinweise Die Sicherheitshinweise der Betriebsanleitung sowie landesspezifische Installations-, Sicherheits- und Unfallverhütungsvorschriften sind zu beachten. Weitere technische Informationen entnehmen Sie bitte den Schmersal Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com. 2-28... -
Seite 3: Produktbeschreibung
2 Produktbeschreibung 2.1 Typenschlüssel Produkt-Typbezeichnung: AZM300(1)-(2)-ST-(3)-(4)-(5) > Zuhaltungsüberwachung Betätigerüberwachung ohne Standardcodierung Individuelle Codierung Individuelle Codierung, mehrfach anlernbar 1P2P 1 Diagnoseausgang, p-schaltend und 2 Sicherheitsausgänge, p- schaltend SD2P Serieller Diagnoseausgang und 2 Sicherheitsausgänge, p-schaltend ohne Ruhestromprinzip Arbeitsstromprinzip ohne Hilfsentriegelung Notentsperrung Fluchtentriegelung Fluchtentriegelung, Distanz 8,5 mm 2.2 Sonderausführungen Für Sonderausführungen, die nicht im Typenschlüssel aufgeführt sind, gelten die vor- und nachgenannten Angaben... -
Seite 4: Warnung Vor Fehlgebrauch
Das berührungslos wirkende, elektronische Sicherheitsschaltgerät ist für den Einsatz in Sicherheitsstromkreisen ausgelegt und dient zur Stellungsüberwachung und Sperrung beweglicher Schutzeinrichtungen. Die Sicherheitsschaltgeräte sind gemäß EN ISO 14119 als Bauart 4-Verriegelungseinrichtungen klassifiziert. Ausführungen mit individueller Codierung sind als hoch codiert eingestuft. Die unterschiedlichen Gerätevarianten können als Sicherheitsschalter mit Zuhaltefunktion oder als Sicherheitszuhaltung eingesetzt werden. -
Seite 5: Technische Daten
Jegliche eigenmächtige Reparaturen, Umbauten und Veränderungen sind aus Sicherheitsgründen nicht gestattet und schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. 2.6 Technische Daten Zulassungen - Vorschriften Zertifikate TÜV cULus ECOLAB Allgemeine Daten Vorschriften EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-3 EN IEC 61508 Codierung... -
Seite 6: Sicherheitsbetrachtung
Anzahl der Anfahrrichtungen Anzahl der sicheren digitalen Ausgänge Sicherheitsbetrachtung Vorschriften EN ISO 13849-1 EN IEC 61508 Sicherheitsbetrachtung - Verriegelungsfunktion Performance Level, bis Kategorie PFH-Wert 5,20 x 10⁻¹⁰ /h PFD-Wert 4,50 x 10⁻⁵ Safety Integrity Level (SIL), geeignet für Anwendungen in Gebrauchsdauer 20 Jahre Mechanische Daten... -
Seite 7: Umgebungsbedingungen
Hinweis (Länge der Sensorkette) Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom Hinweis (Reihenschaltung) Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD Mechanische Daten - Abmessungen Länge des Sensors 120 mm Breite des Sensors 87,5 mm Höhe des Sensors 35 mm... -
Seite 8: Elektrische Daten - Magnetansteuerung
Bereitschaftsverzögerung, maximum 5.000 ms Schaltfrequenz, maximum 0,5 Hz Elektrische Daten - Magnetansteuerung Bezeichnung, Magnetansteuerung Schaltschwellen -3 V … 5 V (Low) 15 V … 30 V (High) Stromaufnahme bei 24 V 10 mA Einschaltdauer Magnet 100 % Testpulsdauer, maximum 5 ms Testpulsintervall, minimum 40 ms Klassifizierung ZVEI CB24I, Senke... -
Seite 9: Elektrische Daten - Diagnoseausgänge
Klassifizierung ZVEI CB24I, Senke Elektrische Daten - Diagnoseausgänge Bezeichnung, Diagnoseausgänge Ausführung der Schaltelemente kurzschlussfest, p-schaltend Spannungsfall U , maximum Spannung, Gebrauchskategorie DC-12 24 VDC Strom, Gebrauchskategorie DC-12 0,05 A Spannung, Gebrauchskategorie DC-13 24 VDC Strom, Gebrauchskategorie DC-13 0,05 A Zustandsanzeige Hinweis (LED-Zustandsanzeige) Betriebszustand: gelbe LED Fehler Funktionsstörung: rote LED... -
Seite 10: Montage
Dieses Gerät hält beim Betrieb in einem Mindestabstand von 100 mm die Grenzwerte für die Nervenstimulation (ISED SPR-002) ein. Änderungen oder Anpassungen, die von der K.A. Schmersal GmbH & Co. KG nicht ausdrücklich genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt. - Seite 11 Bitte beachten Sie die Hinweise der Normen EN ISO 12100, EN ISO 14119 und EN ISO 14120. Zur Befestigung der Sicherheitszuhaltung und des Betätigers sind je zwei Befestigungsbohrungen für M6 Schrauben vorhanden (Anzugsdrehmoment: 6 ... 7 Nm). Die Gebrauchslage ist beliebig. Der Betrieb des Systems ist nur unter Einhaltung eines Winkels zwischen Zuhaltung und Betätiger von ≤...
- Seite 12 Abbildungen zeigen eine geschlossene Schutzeinrichtung bei einer eingestellten Rastkraft von 50 N (siehe auch Kapitel "Rastkraftverstellung"). Ausreichenden Eingriff des Betätigers im Drehkreuz sicherstellen. Richtig Falsch Um eine systembedingte Beeinflussung und eine Reduzierung der Schaltabstände zu vermeiden, bitte folgende Hinweise beachten: Metallteile in der Nähe des Sicherheitsschaltgerätes können den Schaltabstand verändern.
-
Seite 13: Hilfsentriegelung
Der Mindestabstand von metallischen Befestigungsflächen zur Stirnseite "A" und zur Unterseite "B" des Gerätes beträgt 5 mm. 3.2 Hilfsentriegelung Zur Aufstellung der Maschine kann die Sicherheitszuhaltung spannungslos entsperrt werden. Durch Drehen der Hilfsentriegelung in die Stellung wird die Sicherheitszuhaltung entsperrt. Erst nach Zurückdrehen der Hilfsentriegelung in die Ausgangslage ist die normale Funktion wieder gegeben. -
Seite 14: Fluchtentriegelung -T/-T8 Bzw. Notentsperrung -N
Achtung: Nicht über den Anschlag hinaus drehen! Legende A: Einbaustecker M12, 8-polig B: LED-Anzeige C1: Hilfsentriegelung mittels Schlitzschraubendreher C2: Hilfsentriegelung mittels Dreikantschlüssel TK-M5 Die Hilfsentriegelung muss vor unbeabsichtigter Betätigung geschützt sein, bspw. durch die Verwendung des beiliegenden Siegels nach erfolgter Inbetriebnahme. 3.3 Fluchtentriegelung -T/-T8 bzw. -
Seite 15: Montage Mit Montageplatte
Fluchtentriegelung (-T/-T8) Anbau und Betätigung nur innerhalb des Gefahrenbereiches. Zur Fluchtentriegelung den roten Hebel in Pfeilrichtung bis zum Anschlag drehen. Die Sicherheitsausgänge schalten ab und die Schutzeinrichtung lässt sich öffnen. Die Sperrstellung wird durch Zurückdrehen des Hebels in Gegenrichtung aufgehoben. In entriegelter Stellung ist die Schutzeinrichtung gegen ungewolltes Sperren gesichert. Notentsperrung (-N) Anbau und Betätigung nur außerhalb des Gefahrenbereiches. -
Seite 16: Betätiger Und Zubehör
AZM300...-T/-T8 bzw. -N Geräte mit Fluchtentriegelung oder Notentsperrung Fluchtentriegelung -T / Notentsperrung -N Fluchtentriegelung -T8 3.6 Betätiger und Zubehör Betätiger AZ/AZM300-B1 (nicht im Lieferumfang enthalten) 16-28... - Seite 17 Montageplatte MP-AZ/AZM300-1 (als Zubehör erhältlich) MS-AZ/AZM300-B1-1 (als Zubehör erhältlich) Schutzblech aus Aluminium als Sichtblende für den Einsatz an Glas- und Kunststofftüren an Maschinen mit hohen Anforderungen an das Design. 17-28...
-
Seite 18: Elektrischer Anschluss
Sperrzange SZ 200-1 (als Zubehör erhältlich) Bowdenzugentriegelung ACC-AZM300-BOW-.-.M-.M (als Zubehör erhältlich) Die zusätzlichen Hinweise der Betriebsanleitung für die Bowdenzugentriegelung sind zu beachten. 4 Elektrischer Anschluss 4.1 Allgemeine Hinweise zum elektrischen Anschluss Der elektrische Anschluss darf nur im spannungslosen Zustand und von autorisiertem Fachpersonal durchgeführt werden. Die Spannungseingänge A1, X1, X2 und IN müssen vor permanenter Überspannung geschützt werden. -
Seite 19: Serielle Diagnose -Sd
100 ms einzustellen. Die Sicherheitseingänge der Auswertung sollten einen Testimpuls von ca. 1 ms ausblenden können. Eine Querschlusserkennung in der Auswertung ist nicht notwendig und ist ggf. auszuschalten. Information zur Auswahl geeigneter Sicherheitsauswertungen entnehmen Sie bitte den Schmersal Katalogen bzw. dem Online-Katalog im Internet unter products.schmersal.com. -
Seite 20: Anschlussbelegung Und Zubehör Steckverbinder
Y1 und Y2 = Sicherheitsausgänge → Auswertung Anschlussbeispiel 2: Reihenschaltung AZM300 mit serieller Diagnosefunktion (max. 31 Geräte in Reihe) Bei Geräten mit serieller Diagnosefunktion (Bestellindex -SD) werden die seriellen Diagnoseanschlüsse in Reihe geschaltet und zur Auswertung auf ein SD-Gateway geführt. Die Sicherheitsausgänge des ersten Sicherheitsschaltgerätes werden auf die Auswertung geführt. -
Seite 21: Betätigercodierung Und Rastkraftverstellung
Funktion Sicherheitsschaltgerät Pinbelegung Farbcodes der Schmersal- Mögl. Farbcode Steckverbinder weiterer Einbausteckers handelsübliche Steckverbinder gemäß EN 60947-5-2 IP67 / IP69 IP69 konventionelle serieller gem. DIN (PVC) Diagnosefunkti 47100 Diagnoseausga Sicherheitseingang 1 Sicherheitsausgang 1 Diagnoseausgang SD-Ausgang Sicherheitseingang 2 Sicherheitsausgang 2... -
Seite 22: Rastkraftverstellung
Individuell codierte Sicherheitszuhaltungen und Betätiger werden nach folgendem Ablauf aneinander angelernt: 1. Sicherheitszuhaltung ausschalten und erneut mit Spannung versorgen. 2. Betätiger in den Erfassungsbereich bringen. Lernvorgang wird an der Sicherheitszuhaltung signalisiert, grüne LED ausgeschaltet, rote LED leuchtet, gelbe LED blinkt (1 Hz). 3. -
Seite 23: Diagnose-Leds
Bei der Ausführung AZM300B führt erst das Öffnen der Schutzeinrichtung zur Abschaltung der Sicherheitsausgänge. 6.3 Diagnose-LEDs Die Sicherheitszuhaltung signalisiert den Betriebszustand, aber auch Störungen, über drei verschiedenfarbige LEDs. grün (Power) Versorgungsspannung vorhanden gelb (Status) Betriebszustand rot (Fault) Fehler (s. Tabelle 2: Fehlermeldungen / Blinkcodes rote Diagnose- LED) Systemzustand Kein Eingangssignal an X1... - Seite 24 Normaler Ablauf, Tür wurde gesperrt Tür konnte nicht gesperrt werden oder Fehler Legende Tür geöffnet Tür geschlossen Sperrzeit Tür nicht gesperrt oder Fehler Tür gesperrt Sperren Entsperren Auswertung Diagnoseausgang Ruhestrom: IN = 0 = Sperren Tür kann gesperrt werden ...
- Seite 25 Tür kann gesperrt werden Tür ist gesperrt Tabelle 1: Diagnoseinformationen des Sicherheitsschaltgerätes Systemzust Diagnosea Sicherheitsausgänge Y1, and Magnetansteuerung IN usgang Arbeitsstro Ruhestrom grün gelb AZM300Z AZM300B Tür auf 24 V (0 V) 0 V (24 V) Tür 24 V blinkt 24 V...
-
Seite 26: Sicherheitszuhaltung Mit Serieller Diagnosefunktion Sd
Dieses serielle Diagnose-Interface wird als Slave in ein vorhandenes Feldbus-System eingebunden. Die Diagnosesignale können auf diese Weise mit einer SPS ausgewertet werden. Die notwendige Software zur Einbindung der SD-Gateways steht im Internet unter products.schmersal.com zur Verfügung. Die Antwortdaten und die Diagnosedaten werden für jede Sicherheitszuhaltung in der Reihenschaltungskette automatisch und kontinuierlich jeweils in ein Eingangsbyte der SPS geschrieben. -
Seite 27: Inbetriebnahme Und Wartung
(siehe Tabelle 2). Diese Signalkombination "Diagnoseausgang abgeschaltet" und "Sicherheitsausgänge noch eingeschaltet" kann eingesetzt werden, um die Maschine in eine geordnete Halteposition zu fahren. Eine Fehlerwarnung wird bei Wegfall der Ursache wieder zurückgenommen. Steht die Fehlerwarnung 30 Minuten an, werden auch die Sicherheitsausgänge abgeschaltet (rote LED blinkt, siehe Tabelle 2). -
Seite 28: Demontage Und Entsorgung
Das Sicherheitsschaltgerät ist entsprechend der nationalen Vorschriften und Gesetze fachgerecht zu entsorgen. £ 28-28 Schmersal Schweiz AG, Moosmattstraße 3, 8905 Arni Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
