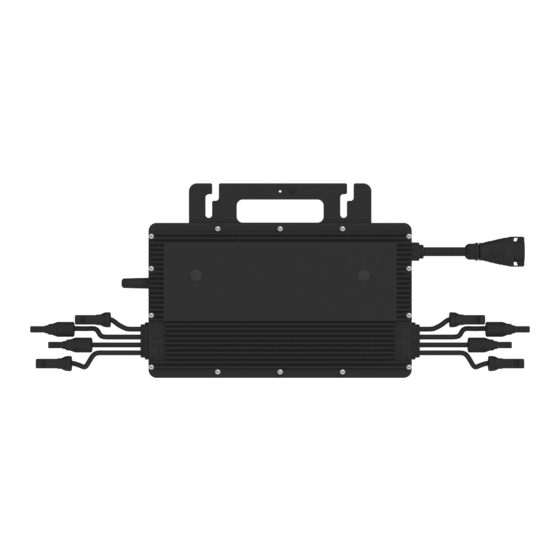

- Seite 1 Energie für alle Einphasiger Mikro-Wechselrichter BENUTZERHANDBUCH HMS-1600C-4T HMS-1800C-4T HMS-2000C-4T Region: Global V202211 hoymiles.com...
-
Seite 2: Über Mikro-Wechselrichter
Ausbildung verfügt, diesen Mikro-Wechselrichter unter Beachtung dieses Dokuments installieren und warten. Weitere Informationen Änderungen an den Produktinformationen vorbehalten. Das Benutzerhandbuch wird regelmäßig aktualisiert. Die jeweils neueste Version finden Sie auf der offiziellen Webseite von Hoymiles unter www.hoymiles.com. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
10.2 ANSCHLUSSPLAN – 230 V AC / 400 V AC DREIPHASIG: 10.3 ANSCHLUSSPLAN – 120 V AC / 240 V AC EINPHASEN-DREILEITER: 10.4 ANSCHLUSSPLAN – 120 V AC / 208 V AC DREIPHASIG: © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 4: Wichtige Hinweise
· HMS-1800C-4T · HMS-2000C-4T *Hinweis: „1600“ bedeutet 1600 W, „1800“ bedeutet 1800 W, „2000“ bedeutet 2000 W. *Hinweis: Die Mikro-Wechselrichter HMS-1600C/1800C/2000C-4T sind nur mit den Hoymiles-Gateways DTU-Pro-S und DTU-Lite-S kompatibel. 1.2 Zielgruppe Das vorliegende Benutzerhandbuch richtet sich ausschließlich an Elektrofachkräfte. Aus Sicherheitsgründen darf nur qualifiziertes Personal, das über eine entsprechende Ausbildung verfügt, diesen... -
Seite 5: Sicherheit
Gebrauch von einem lizenzierten Auftragnehmer oder einem autorisierten Hoymiles-Kundendienstvertreter einzubauen sind. • Die jeweiligen Hersteller haften für Komponenten, die nicht von Hoymiles hergestellt wurden. • Wenn der Wechselrichter vom öffentlichen Stromnetz getrennt wurde, ist äußerste Vorsicht geboten, da einige Komponenten noch eine so hohe elektrische Ladung aufweisen können, dass die Gefahr... -
Seite 6: Erklärung Der Symbole
CE-Zeichen Der Wechselrichter erfüllt die Bestimmungen der Niederspannungsrichtlinie der Europäischen Union. FCC-Zeichen Der Wechselrichter entspricht den FCC-Normen. Zuerst das Benutzerhandbuch lesen Lesen Sie vor Installation, Betrieb und Wartung zuerst die Installationsanleitung. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 7: Produktinformationen
MPPT-Schaltkreis den unverschatteten String weiterhin mit maximalem Wirkungsgrad betreiben kann. Dadurch erzielt der Wechselrichter bei unterschiedlichen Teilverschattungen eine optimale Leistung. Hoymiles-Mikrowechselrichter überwachen die PV-Anlage auf Modulebene. Die Daten der Mikro-Wechselrichter werden mittels drahtloser Übertragung von der DTU erfasst und an die Hoymiles-Überwachungsplattform S-Miles Cloud gesendet. -
Seite 8: Informationen Zu 4-In-1-Geräten
Sub-1G Mikro- Wechselrichter In diesem Handbuch geht es um einen 4-in-1-Mikro-Wechselrichter von Hoymiles. Mit einer Ausgangsleistung von bis zu 2000C VA zählt Hoymiles neue Mikro-Wechselrichter-Serie HMS-2000C zu den leistungsstärksten 4-in-1-Mikro-Wechselrichtern. An jeden Mikro-Wechselrichter werden maximal vier PV-Module mit unabhängiger MPPT- und Überwachungsfunktion angeschlossen, was eine höhere Energieausbeute und eine einfachere Wartung... -
Seite 9: Anschlüsse
Über das Produkt / Vorbereitung der Installation Einphasiger Mikro-Wechselrichter HMS-1600C/1800C/2000C-4T 3.6 Anschlüsse Objekt Beschreibung Sub-1G-Drahtlos-Terminal DC-Anschlüsse AC-Sub-Steckverbinder 3.7 Abmessungen (mm) © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 10: Vorbereitung Der Installation
Hinweis: Die Spannung der Module (unter Berücksichtigung des Einflusses der lokalen Temperatur) darf die maximale Eingangsspannung des Mikrowechselrichters nicht überschreiten. Andernfalls kann der Mikro-Wechselrichter beschädigt werden (zur Ermittlung der absoluten maximalen Eingangsspannung, siehe den Abschnitt „Technische Daten“). © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 11: Für Die Installation Erforderliche Werkzeuge
Sicherheitsschuhe 4.4 Kapazität des AC-Strangs Die Hoymiles-Wechselrichter HMS-1600C-4T/HMS-1800C-4T/HMS-2000C-4T können mit 12AWG- oder 10AWG-AC-Trunk-Kabeln und dem AC-Trunk-Kabel-Steckverbinder verwendet werden, die von Hoymiles angeboten werden. Die Anzahl der Mikro-Wechselrichter an jedem 12AWG- oder 10AWG-AC-Strang darf die unten angegebene Höchstzahl nicht überschreiten. Höchstzahl der... -
Seite 12: Sicherheitshinweise
Installieren Sie die Anlage nur auf Konstruktionen, die speziell für PV-Module konzipiert sind (von Installateuren geliefert). • Installieren Sie die Wechselrichter unterhalb der PV-Module, um sicherzustellen, dass sie im Schatten sind. Bei Nichtbeachtung kann es zu einer Leistungsminderung des Wechselrichters kommen. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 13: Mikro-Wechselrichter Installieren
Schiene ein. Anzugsdrehmoment: 9 Nm C) Hängen Sie den Mikro-Wechselrichter in die Schrauben ein und ziehen Sie die Schrauben an. Die Seite mit der silbernen Abdeckung des Mikro-Wechselrichters muss zum Solarmodul weisen. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 14: Schritt 2. Das Ac-Trunk-Kabel Planen Und Montieren
AC-Trunk-Kabel. Der Abstand zwischen den Steckverbindern des AC-Trunk-Kabels ist so zu wählen, dass er dem Abstand zwischen den Mikro-Wechselrichtern entspricht, um sicherzustellen, dass die Kabel richtig passen. (Hoymiles bietet AC-Trunk-Kabel mit unterschiedlichen Längen an.) B) Legen Sie fest, wie viele Mikro-Wechselrichter Sie an jedem AC-Strang installieren wollen, und bereiten Sie die AC-Trunk-Kabel-Steckverbinder entsprechend vor. - Seite 15 Verlegen Sie dann das Kabel so auf der Schiene, dass die Mikro-Wechselrichter an die Trunk-Kabel- Steckverbinder angeschlossen werden können. E) Verlegen Sie das AC-Trunk-Kabel entlang der Tragschiene und befestigen Sie es mit Kabelbindern. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
-
Seite 16: Schritt 4. Eine Installationsübersicht Erstellen
Informationen zur Installation und Einrichtung des Überwachungssystems finden Sie im „DTU-Benutzerhandbuch“, in der „DTU-Installationskurzanleitung“ sowie in der Installationskurzanleitung der S-Miles Cloud. Änderungen an den Produktinformationen vorbehalten. (Laden Sie die Handbücher bitte von www.hoymiles.com herunter.) © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 17: Fehlersuche
Wärmeableitung. 3. Wenn das Problem trotz ordnungsgemäßer Belüftung und Umgebungstemperatur weiterhin besteht, wenden Sie sich bitte an Ihren Händler oder an den technischen Kundendienst von Hoymiles. 1. Prüfen Sie die Nulleinspeiseverwaltung und ob der Durch Fernsteuerung Mikro-Wechselrichter manuell abgeschaltet wurde. - Seite 18 PV-Moduls geringer oder gleich der maximal erlaubten Eingangs- Eingangsspannung ist. MPPT-B überspannung 2. Wenn die Leerlaufspannung des PV-Moduls innerhalb des normalen Bereichs liegt, kontaktieren Sie Ihren Händler oder den technischen Kundendienst von Hoymiles. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 19 Eingreifen erforderlich. 301 - 314 Gerätefehler 2. Wenn der Alarm häufig auftritt und nicht zurückgesetzt werden kann, wenden Sie sich bitte an Ihren Händler oder an den technischen Kundendienst von Hoymiles. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
-
Seite 20: Status Der Led-Anzeige
DC-seitigen Anschluss. Wenn der Anschluss und die Eingangsspannung in Ordnung sind, kontaktieren Sie bitte Ihren Händler oder den technischen Kundendienst von Hoymiles. 2. Alle Fehler werden an die DTU gemeldet. Weitere Informationen finden Sie in der lokalen DTU-App oder auf der Überwachungsplattform von Hoymiles. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 21: Vor-Ort-Inspektion (Nur Für Qualifizierte Installateure)
Prüfen Sie, ob die DC-Spannung des PV-Moduls innerhalb des zulässigen Bereichs liegt, der im Abschnitt „Technische Daten“ dieses Handbuchs angegeben ist. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von Hoymiles. Versuchen Sie nicht, den Mikro-Wechselrichter selbst zu reparieren. Wenn die Fehlersuche ergebnislos bleibt, geben sie den Wechselrichter zum Umtausch an den Händler zurück. -
Seite 22: Austausch Des Mikro-Wechselrichters
Sie auf die Seite „Geräteliste“ und suchen Sie dort nach dem Gerät, das Sie eben ersetzt haben. Klicken Sie auf „Gerätewartung“ auf der rechten Seite und wählen Sie „Gerät ersetzen“. Geben Sie die Seriennummer des neuen Mikro-Wechselrichters ein und klicken Sie auf „OK“, um die Änderung abzuschließen. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 23: Stilllegung
7.2 Lagerung und Transport Die Verpackungen von Hoymiles sind so konzipiert, dass sie die Komponenten schützen und den Transport und die anschließende Handhabung erleichtern. Die Geräte (insbesondere elektronische Komponenten) müssen für den Transport, speziell auf der Straße, so verpackt sein, dass sie vor heftigen Stößen, Feuchtigkeit, Vibration Schwingungen usw. -
Seite 24: Technische Daten
Technische Daten Einphasiger Mikro-Wechselrichter HMS-1600C/1800C/2000C-4T 8. Technische Daten Beachten Sie vor der Installation des Hoymiles-Mikro-Wechselrichter-Systems die folgenden Punkte. 1. Prüfen Sie, ob die Spannungs- und Stromspezifikationen des PV-Moduls denen des Mikro-Wechselrichters entsprechen. • Die maximale Leerlaufspannung des PV-Moduls muss innerhalb des Betriebsspannungsbereichs des Mikro-Wechselrichters liegen. -
Seite 25: Anhang
Einphasiger Mikro-Wechselrichter HMS-1600C/1800C/2000C-4T 9. Anhang 1: 9.1 Installationsübersicht Zu Blatt______ © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 26: Anhang
Einphasiger Mikro-Wechselrichter HMS-1600C/1800C/2000C-4T 10. Anhang 2: 10.1 ANSCHLUSSPLAN – 230 V AC EINPHASIG: © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 27: Anschlussplan - 230 V Ac / 400 V Ac Dreiphasig
Einphasiger Mikro-Wechselrichter HMS-1600C/1800C/2000C-4T 10. Anhang 2: 10.2 ANSCHLUSSPLAN – 230 V AC / 400 V AC DREIPHASIG: © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 28: Anschlussplan - 120 V Ac / 240 V Ac Einphasen-Dreileiter
Einphasiger Mikro-Wechselrichter HMS-1600C/1800C/2000C-4T 10. Anhang 2: 10.3 ANSCHLUSSPLAN – 120 V AC / 240 V AC EINPHASEN-DREILEITER: © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten. -
Seite 29: Anschlussplan - 120 V Ac / 208 V Ac Dreiphasig
Einphasiger Mikro-Wechselrichter HMS-1600C/1800C/2000C-4T 10. Anhang 2: 10.4 ANSCHLUSSPLAN – 120 V AC / 208 V AC DREIPHASIG: © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
