- Seite 1 Offene Energie für alle Einphasiger Mikro-Wechselrichter BEDIENUNGSANLEITUNG HMS-600W-2T HMS-700W-2T HMS-800W-2T HMS-900W-2T HMS-1000W-2T Region: Europa V202308 hoymiles.com...
- Seite 2 Sie die Installationsanweisungen in dieser Bedienungsanleitung. Sie können die aktuellen Garantiebedingungen unterwww.hoymiles.com aufrufen. Kontaktinformationen Wenn Sie technische Fragen oder Fragen zu Hoymiles-Geräten haben, wenden Sie sich bitte unter dieser Adresse an uns: Floor 6, Building 5, Housheng 99 Road, Gongshu District, Hangzhou 310015 VR China Deutschland: service.de@hoymiles.com Frankreich: service.fr@hoymiles.com...
- Seite 3 Datenblatt Datenblatt_HMS-1000W Serie_EU_EN Schnellinstallationsanleitung Installationskurzanleitung_HMS-1000W Serie_EU_EN Tutorial-Videos Installations-Video_HMS-1000W Serie_Global_EN Sonstige Hoymiles-Kompatibilitätsrechner Herunterladen der Anwendung Laden Sie die Anwendung S-Miles Installer herunter und installieren Sie sie vor Gebrauch. Überarbeitungsübersicht Ausgabe 01 (2023-07) V1.0 15.07.2023 Diese Ausgabe steht für die erste offizielle Veröffentlichung.
- Seite 4 INHALT 1. Über diese Bedienungsanleitung 1.1 Zweck 1.2 Zielgruppe 1.3 Gültigkeit 2. Sicherheitshinweise 2.1 Sicherheitssymbole 2.2 Sicherheitshinweise 3. Geräteinformationen 3.1 Überblick 3.2 Erscheinungsbild und Abmessungen 3.3 Symbole auf dem Gerät 4. Installationsschritte 4.1 Vorbereitung 4.2 Mechanische Installation 4.3 AC-seitige elektrische Installation 4.4 DC-seitige elektrische Installation 4.5 Einschalten 5.
- Seite 5 Einsicht in die Wichtigkeit der Befolgung dieses Dokuments und aller Sicherheitsrichtlinien 1.3 Gültigkeit Dieses Dokument ist gültig für: Modellnummer Ausgangsleistung (W) HMS-600W-2T HMS-700W-2T HMS-800W-2T HMS-900W-2T HMS-1000W-2T 1000 Hinweis: Modell-ID Bedeutung Bemerkung Serienbezeichnung Ausgangsleistungspegel Merkmal Eingebautes WLAN-Modul Anzahl der Eingänge Zwei Eingänge © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 6 • Verwenden Sie den Mikro-Wechselrichter nur dann, wenn alle technischen Parameter eingehalten und korrekt angewendet werden. • Hoymiles übernimmt keine Haftung für Schäden, die durch falsche oder unsachgemäße Bedienung entstehen. Wartung und Reparatur • Alle Reparaturen müssen mit geeigneten Ersatzteilen durchgeführt werden, die entsprechend ihrem Verwendungszweck von einem zugelassenen Auftragnehmer oder einem autorisierten Hoymiles- Kundendienstvertreter eingebaut werden müssen.
- Seite 7 Die Oberflächen des Mikro-Wechselrichters können während des Betriebs und für eine kurze Zeit nach dem Ausschalten des AC-Leistungsschalters eine hohe Temperatur erreichen. Vermeiden Sie direkten Kontakt mit diesen Oberflächen. • Hoymiles übernimmt keine Haftung für Schäden, die durch falsche oder unsachgemäße Bedienung entstehen. Wartung und Reparatur •...
- Seite 8 Versuchen Sie nicht, das Gerät zu reparieren. Sämtliche Reparaturen sollten nur mit zugelassenen Ersatzteilen durchgeführt werden. • Reinigen Sie das Gerät nicht mit Tüchern aus faserigen oder korrosiven Materialien, um Korrosion und elektrostatische Aufladung zu vermeiden. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 9 3. Geräteinformationen 3.1 Überblick Funktionen Mikro-Wechselrichter von Hoymiles der HMS-1000W Serie sind einphasige Geräte, die für den Betrieb auf Modulebene konzipiert sind. Sie wandeln den von den PV-Modulen erzeugten DC-Strom in AC-Strom um und speisen den Strom in das Stromnetz ein.
- Seite 10 Ein vielseitiges Werkzeug, das zum Anschlusses am HMS-Trunk-Kabel- Trennen von Steckverbindern, Steckverbinder verwendet, der sich Anziehen von Muttern und Lösen normalerweise am Anfang des AC- von Muttern verwendet werden Trunk-Kabels befindet. kann. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 11 Echtzeit- und Verlaufs-Einblicke in die Leistung Ihres Solarsystems, sodass Sie Trends verfolgen und über den Status Ihres PV-Systems auf dem Laufenden bleiben. WLAN Mikro-Wechselrichter S-Miles Cloud S-Miles Cloud Internet Abbildung 1-5 Systemdiagramm der Mikro-Wechselrichter der HMS-1000W Serie © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

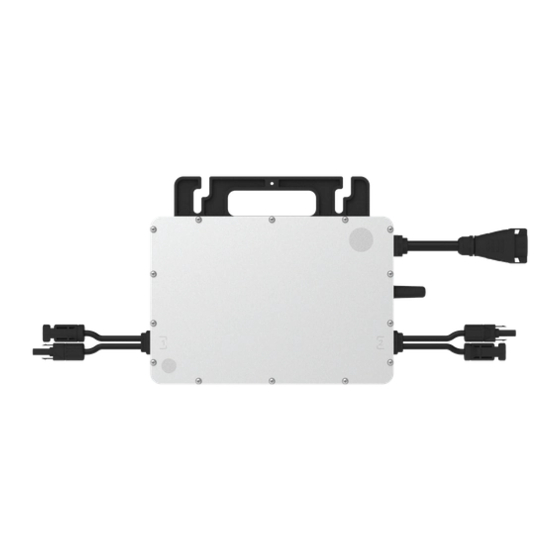

- Seite 12 Hinweis: Das hier gezeigte Erscheinungsbild dient nur als Referenz. Das tatsächliche Gerät, das Sie erhalten, kann davon abweichen. Abmessungen (mm) 143,5 Hinweis: Die hier gezeigten Abmessungen dienen nur als Referenz. Das tatsächliche Gerät, das Sie erhalten, kann davon abweichen. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 13 Der Mikro-Wechselrichter entspricht der Niederspannungsrichtlinie für die Europäische Union. Lesen Sie zuerst die Bedienungsanleitung Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie sich der Installation, dem Betrieb und der Wartung zuwenden. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 14 Hinweis: Der SCHUKO-Stecker ist ein in Europa üblicher Netzanschluss für den Mikro-Wechselrichter an eine Steckdose. Alternativ können Sie für den Netzanschluss Ihres Mikro-Wechselrichtersystems auch einen anderen Stecker wählen, der den örtlichen Netzvorschriften entspricht. Mehrfach-Mikro-Wechselrichtersystem HMS- HMS-Trunk- HMS- HMS- HMS-Erweiterungs- AC-Kabel Verbindungskabel Steckverbinder Steckverbinder Dichtungskappe steckverbinder © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 15 Laden Sie die S-Miles Installer-App herunter. So laden Sie sie herunter: • Scannen Sie den QR-Code, der sich auf der S-Miles-Installer rechten Seite befindet. • Suchen Sie im App Store oder bei Google Play nach „S-Miles Installer“. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 16 Wählen Sie die AC-Kabel entsprechend den örtlichen Vorschriften und den folgenden Richtlinien aus: Maximale Drahttyp Größe Querschnittsdurchmesser Spannung Einzel-Mikro- Außeneinsatz, 1,5 mm²/1,0 mm² 8 - 9,5 mm Wechselrichtersystem Kupferdraht Mehrfach-Mikro- Außeneinsatz, 2,5 mm² ≤ 16,5 mm 600 V Wechselrichtersystem Kupferdraht © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 17 Hinweis: Einzel-Mikro-Wechselrichtersysteme bieten flexible Installationsmöglichkeiten, z. B. auf Balkonen, in Vorgärten oder auf Dächern. Bitte beachten Sie, dass die angegebenen Installationsschritte lediglich als Referenz dienen, da die tatsächliche Installation je nach Situation und örtlichen Vorschriften variieren kann. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 18 (Anzugsdrehmoment: 9 Nm). Zusätzliche Erdung (falls erforderlich) Die AC-Kabel enthalten bereits Erdungsdrähte für die direkte Erdung. Anzugsdrehmoment: 2 Nm Verwenden Sie die Erdungsklammern auf der rechten Seite, wenn eine externe Erdung erforderlich ist. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 19 Stellen Sie sicher, dass die Enden von A mit dem Ende von B bündig abschließen. Hinweis: Stellen Sie sicher, dass die Enden der Leiter bündig mit den Enden des Kunststoffkragens der Aderendhülse abschließen. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 20 Schritt 5 Verbinden des HMS-Feldsteckverbinders mit dem Mikro-Wechselrichter Verbinden Sie den HMS-Feldsteckverbinder mit dem Ausgang des Mikro-Wechselrichters, bis er einrastet. Klickgeräusch Hinweis: Wenn Sie den Mikro-Wechselrichter vom HMS-Feldsteckverbinder trennen möchten, sollten Sie ein Trennwerkzeug verwenden. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 21 HMS-Verbindungskabel HMS-Erweiterungssteckverbinder (optional) HMS-Trunk-Steckverbinder HMS-Steckverbinder AC-Endkabel AC-Trunk-Kabel AC-Ausgangsleitung Schritt 1 Verbinden des HMS-Trunk-Steckverbinders Verbinden Sie den HMS-Trunk-Steckverbinder mit dem Mikro-Wechselrichter. Achten Sie auf ein Klicken , wenn der Steckverbinder einrastet. Klickgeräusch © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 22 Achten Sie auf ein Klicken, wenn es einrastet. Click Klickgeräusch * Für Anwendungen mit Hindernissen auf dem Dach Wenn Ihre Mikro-Wechselrichter zu weit voneinander entfernt installiert sind, bietet Hoymiles zwei Lösungen an: • Verwenden Sie ein längeres HMS-Verbindungskabel •...
- Seite 23 Einphasiger Mikro-Wechselrichter HMS-600W/700W/800W/900W/1000W-2T AC-seitige elektrische Installation a. Verwenden eines längeren HMS-Verbindungskabels: Hoymiles bietet verschiedene Kabellängen an, darunter 1,1 m, 2,3 m und 4,6 m. Wenn Sie eine andere Länge benötigen, wenden Sie sich an den Hoymiles-Vertrieb. b. Verwenden eines HMS-Erweiterungssteckverbinders: Der HMS-Erweiterungssteckverbinder kann zwei HMS-Verbindungskabel miteinander verbinden, ist aber normalerweise nicht erforderlich.
- Seite 24 Anzugsdrehmoment: 2,5 ± 0,5 Nm Schritt 5 Anschließen des AC-Endkabels Verbinden Sie das AC-Endkabel mit der letzten HMS-Trunk-Steckverbindung in einer Reihe von Kabeln. Achten Sie auf ein Klicken, wenn es einrastet. Click Klickgeräusch © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 25 4143xxxxxxxx Schritt 2 Anschließen an die PV-Module a. Montieren Sie die PV-Module über den Mikro-Wechselrichtern. b. Schließen Sie die DC-Leitungen der PV-Module an die entsprechenden DC-Eingänge an den Mikro- Wechselrichtern an. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 26 Mikro-Wechselrichter normal funktioniert. Bedeutung Schnelles grünes Blinken Einschalten erfolgreich (5 Mal im Abstand von 0,3 s) Grünes Blinken (im Abstand von 1s) Erzeugen von Strom Rotes Blinken (im Abstand von 1s) AC-Netzstörung © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 27 In diesem Abschnitt erfahren Sie etwas über die Registrierung des Systems, die Verbindung zur S-Miles Cloud, die Einrichtung des Kraftwerks, das Hinzufügen von Geräten und die Erkennung von Geräten. Hoymiles stellt zwei Methoden zum Anzeigen von Daten und zum Überwachen des Betriebs von Mikro- Wechselrichtern zur Verfügung: •...
- Seite 28 Tippen Sie auf dem Bildschirm Übersicht auf das Symbol Einstellungen . Dadurch gelangen Sie zur Seite Geräteeinstellungen. Gegenstand Beschreibung Alarm Bietet Zugriff auf Alarmcode, Alarmdaten und Vorschläge zur Fehlerbehebung. DTU-AP-Passworteinstellung Bietet Zugriff zum Einstellen des AP-Passworts. Leistungsanpassung Bietet Zugriff zum Einstellen der Wirkleistung. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 29 Hinweis: Jeder Mikro-Wechselrichter wurde ursprünglich mit einem eindeutigen AP-Passwort ausgestattet, das auf einem nicht abnehmbaren Etikett auf der rechten Seite der silbernen Abdeckung des Mikro-Wechselrichters aufgedruckt ist. Nach Erhalt des Mikro-Wechselrichters empfiehlt Hoymiles, das ursprüngliche AP-Passwort anhand der angegebenen Schritte zu ändern.
- Seite 30 Einphasiger Mikro-Wechselrichter HMS-600W/700W/800W/900W/1000W-2T Einrichten der Überwachung c. Befolgen Sie die Aufforderungen zum Konfigurieren der Netzwerkverbindung. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 31 Tippen Sie auf die Schaltfläche Speichern, um das Erstellen des Kraftwerks abschließend zu speichern. Hinweis: Weitere Informationen über das Errichten von Kraftwerken finden Sie im Benutzerhandbuch für die S-Miles Installer-App. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 32 Geräteliste Geräte zur Verfügung. Leistungsanpassung Diese Funktion bietet Zugriff zum Einstellen der Wirkleistung. Ertragsdaten der Diese Funktion stellt Ertragsdaten über den Strompreis, Echtzeit-Stromerzeugungsdaten und Anlage den Verlauf der Stromerzeugungsdaten zur Verfügung. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 33 Handlung erforderlich. Software-Fehlercode 126 2. Wenn der Alarm häufig auftritt und nicht behoben werden kann, wenden Sie sich an Ihren Händler oder Hoymiles Technischer Support. 1. Überprüfen Sie, ob die Firmware korrekt ist und aktualisieren Sie sie gegebenenfalls erneut.
- Seite 34 Netz Netzüberfrequenz innerhalb des zulässigen Bereichs liegt. Wenn nicht, wenden Sie sich an den örtlichen Netzbetreiber oder ändern Sie über das Hoymiles- Überwachungssystem mit Zustimmung des örtlichen Netzbetreibers die Grenze des Netzüberfrequenzschutzes. 1. Wenn der Alarm gelegentlich auftritt, kann die Netzfrequenz vorübergehend anormal sein.
- Seite 35 Hardware-Fehlercode 301 2. Wenn der Alarm häufig auftritt und nicht behoben werden kann, wenden Sie sich an Ihren Händler oder Hoymiles Technischer Support. 1. Wenn der Alarm gelegentlich auftritt und der Mikro-Wechselrichter noch normal funktioniert, ist keine besondere Handlung erforderlich.
- Seite 36 Hinweis: • Dieser Vorgang ist auf 20 Minuten beschränkt und muss innerhalb dieses Zeitrahmens abgeschlossen werden. • Wenn Sie Ihr ursprüngliches Passwort vergessen haben, können Sie Hoymiles Technischer Support kontaktieren, um Hilfe zu erhalten. • Für ein Einzel-MicroReverse-System: Stellen Sie sicher, dass der Netzverbindungsstatus normal ist.
- Seite 37 1. Wiederholen Sie die vorangegangenen Schritte, um den Die S-Miles Cloud oder die S-Miles Status Ihrer Netzwerkverbindung zu überprüfen. Installer-App zeigen manchmal keine 2. Wenn das Problem weiterhin besteht, kontaktieren Sie Daten an. Ihren Installateur. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 38 Sämtliche AC-Schutzschalter funktionieren ordnungsgemäß und sind geschlossen. Die DC-Verbindung zwischen dem Mikro-Wechselrichter und dem PV-Modul funktioniert ordnungsgemäß. Hinweis: Wenn das Problem weiterhin besteht, kontaktieren Sie bitte Hoymiles Technischer Support unter service@hoymiles. com. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 39 - Gehen Sie zu O&M > Mikro> Suchen, finden Sie das Gerät, das Sie ersetzen möchten und tippen Sie dann auf das Symbol Gerätewartung. - Tippen Sie im Dialogfeld Gerätewartung auf die Schaltfläche Gerät ersetzen. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 40 Originalverpackung nicht mehr verfügbar ist, können Sie einen Karton verwenden, der für ein Gewicht von 5 kg geeignet ist und sich vollständig verschließen lässt. Verschließen Sie die Verpackung ordnungsgemäß mit Klebeband. Entsorgen Sie die Verpackung gemäß den örtlichen Vorschriften. © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 41 Wechselrichters liegt. • Hoymiles empfiehlt, dass der maximale Nennstrom bei MPP gleich oder kleiner als der maximale DC-Eingangsstrom ist. 2. Die DC-Ausgangsleistung der PV-Module darf das 1,35-fache der AC-Ausgangsleistung des Mikro- Wechselrichters nicht überschreiten. Siehe „Garantiebestimmungen und -bedingungen von Hoymiles“ für weitere Einzelheiten.
- Seite 42 Einphasiger Mikro-Wechselrichter HMS-600W/700W/800W/900W/1000W-2T 9. Anhang 1: Installationsübersicht © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 43 Einphasiger Mikro-Wechselrichter HMS-600W/700W/800W/900W/1000W-2T 10. Anhang 2: SCHALTPLAN – 230 VAC EINPHASIG: © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
- Seite 44 Die AC-Stromkabelanschlüsse an L, N und PE und deren Anzugsdrehmomente sind in Ordnung. 12. Anhang 4: Begriffe und Abkürzungen Wechselstrom Zugangspunkt Gleichstrom MPPT (Maximum Maximum Power Point Tracking Power Point Tracking) O&M Betrieb und Wartung PE (Polyethylen) Schutzerdung persönliche Schutzausrüstung Photovoltaik Seriennummer © 2023 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
