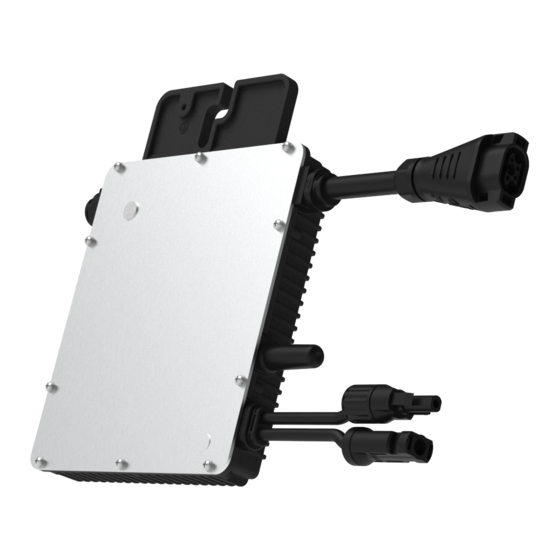

Hoymiles HMS-500-1T-Serie Installationskurzanleitung

1. Zubehör
Position
A
AC-Trunk-Kabel, 12/10 AWG-Kabel
B
M8 x 25-Schrauben (vom Installateur bereitgestellt)
C
D
E
AC-Trunk-Kabelanschluss-Trennwerkzeug
F
G
H
AC-Trunk-Kabel-Steckverbinder-Entsperrwerkzeug
*Hinweis: Alle oben genannten Zubehörteile sind nicht im Lieferumfang enthalten und müssen separat erworben werden.
2. Installationsschritte
Die Reihenfolge von Schritt 1 und Schritt 2 kann je nach Bedarf umgekehrt werden.
Schritt 1. Planung und Installation des Mikro-Wechselrichters
A) Markieren Sie entsprechend der Anordnung der PV-Module die Position jedes Mikro-Wechselrichters auf der Schiene.
B) Drehen Sie die Schraube etwas in die Schiene ein.
C) Hängen Sie den Mikro-Wechselrichter in die
Schrauben ein und ziehen Sie die Schrauben an. Die
Seite mit der silbernen Abdeckung des
Mikro-Wechselrichters muss zum Solarmodul
weisen.
Hinweis:
1. Im Stromkabel befindet sich eine Erdungsleitung, so dass die Erdung normalerweise direkt über diese Leitung erfolgen
kann. Wenn eine externe Erdung erforderlich ist, kann die Erdungselektrode zur Verbindung der Montagehalterung mit
der Unterkonstruktion dienen (siehe rechts). Ziehen Sie jede Erdungsklemmenschraube mit 2 Nm an.
2. Installieren Sie den Mikro-Wechselrichter und alle DC-Anschlüsse unter dem PV-Modul, um direkte
Sonneneinstrahlung, Regeneinwirkung, Schneeablagerungen, UV-Strahlung usw. zu vermeiden.
3 Halten Sie einen Mindestabstand von 2 cm zwischen dem Wechselrichtergehäuse und allen umliegenden
Komponenten ein, um eine ausreichende Belüftung und Wärmeabfuhr zu gewährleisten.
4. Das Anzugsdrehmoment der 8-mm-Schrauben beträgt 9 Nm. Nicht überdrehen.
5. Ziehen oder halten Sie den Wechselrichter nicht am AC-Kabel.
Schritt 2. Das AC-Bus-Kabel planen und montieren
Das AC-Trunk-Kabel wird für den Anschluss des Mikro-Wechselrichters am Verteilerkasten verwendet.
A) Wählen Sie je nach dem Abstand zwischen den Mikro-Wechselrichtern ein passendes AC-Trunk-Kabel. Der Abstand zwischen den Steckverbindern des
AC-Trunk-Kabels ist so zu wählen, dass er dem Abstand zwischen den Mikro-Wechselrichtern entspricht, um sicherzustellen, dass die Kabel richtig
passen. (Hoymiles bietet AC-Trunk-Kabel mit unterschiedlichen Längen an.)
B) Legen Sie fest, wie viele Mikro-Wechselrichter Sie an jedem AC-Strang installieren wollen, und bereiten Sie die AC-Trunk-Kabel-Steckverbinder
entsprechend vor.
C) Nehmen Sie die Segmente des AC-Trunk-Kabels heraus, die Sie für den AC-Strang benötigen.
1) Demontieren Sie den AC-Trunk-Kabel-Steckverbinder und entfernen Sie das Kabel.
- Entriegeln Sie mit dem
AC-Trunk-Kabel-Steckverbinder-Entsperrwerkzeug
die obere Abdeckung.
- Lösen Sie die drei Schrauben mit einem
Schraubendreher. Lösen Sie die Kappe und
entfernen Sie das Kabel.
2) Montieren Sie die AC-Trunk-Kabel-Endkappe an einem Ende des AC-Trunk-Kabels.
- Setzen Sie die AC-Trunk-Endkappe ein, schrauben
Sie die Kappe wieder auf den Anschluss und
schrauben Sie die Kappe fest.
- Stecken Sie die obere Abdeckung wieder auf den
Trunk-Stecker.
Region: Global AP040494 REV1.3 © 2022 Hoymiles Power Electronics Inc.
HMS-500-1T-Serie Installationskurzanleitung
Beschreibung
Erdungselektrode
AC-Trunk-Kabel-Steckverbinder
AC-Trunk-Kabel-Anschlusskappe
AC-Trunk-Kabel-Endkappe
*Gilt für HMS-300/350/400/450/500-1T-Mikro-Wechselrichter
A B C D E F G H
Anzugsdrehmoment: 9 Nm
4,0 ± 0,5 Nm
Klick
01
