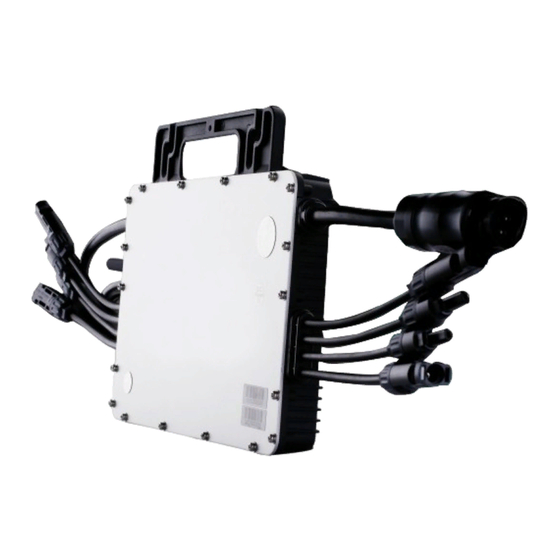

Hoymiles HM-1000 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hoymiles Anleitungen
  4. Wechselrichter
  5. HM-1000
  6. Bedienungsanleitung

Hoymiles HM-1000 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HM-1000:
Inhaltsverzeichnis

Werbung

Quicklinks

Version 1.1 (Mai 2020)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hoymiles HM-1000

Inhaltszusammenfassung für Hoymiles HM-1000

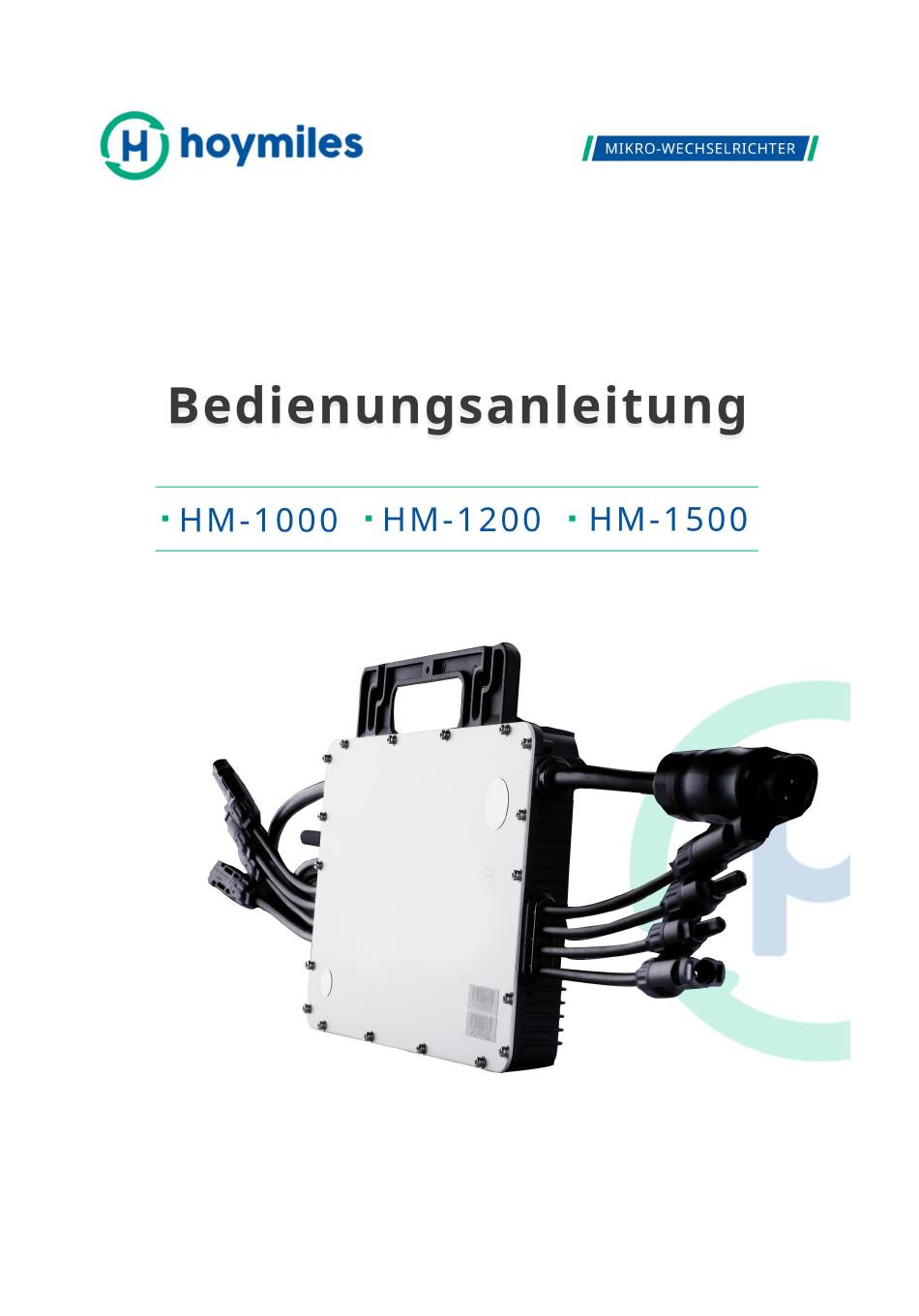

  • Seite 1 Version 1.1 (Mai 2020)
  • Seite 2 Inhalt Diese Bedienungsanleitung enthält wichtige Anweisungen zu den Mikrowechselrichtern HM-1000/HM-1200/HM-1500 und muss in seiner Gesamtheit vor dem Einbau oder der Inbetriebnahme der Ausrüstung gelesen werden. Aus Sicherheitsgründen darf nur dafür qualifiziertes Personal, mit einer entsprechenden Ausbildung, diesen Mikrowechselrichter unter Beachtung dieses Dokuments installieren und warten.

  • Seite 3: Inhaltsverzeichnis

    6.2 LED-Zustandsanzeige........................... 24 6.3 Anlagenüberprüfung (nur für qualifizierten Installateur)..............25 6.4 Routinewartung............................. 25 6.5 Mikrowechselrichter ersetzen........................26 7. Stilllegungen................................27 7.1 Stilllegungen..............................27 7.2 Lagerung und Transport..........................28 7.3 Entsorgung..............................28 8. Technische Daten..............................28 © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 4 Installationsübersicht............................31 Anhang 2:..................................32 SCHALTPLAN - 230 VAC 1-phasig:........................32 SCHALTPLAN - 230 VAC/400 VAC 3-phasig:....................33 SCHALTPLAN - 120 VAC/240 VAC Split Phase:....................34 SCHALTDIAGRAMM - 120VAC / 208VAC 3-phasig:..................35 © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 5: Wichtige Hinweise

    Geräteschäden oder Personenschäden zu vermeiden. Zeigt an, dass der beschriebene Vorgang nicht ausgeführt werden darf. Der Leser sollte vor dem Fortfahren innehalten, Vorsicht walten lassen und die beschriebenen Vorgänge komplett verstehen. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 6: Sicherheitsinformationen

    HM-1000/HM-1200/HM-1500 2. Sicherheitsinformationen 2.1 Wichtige Sicherheitshinweise Die Mikrowechselrichter der Typen HM-1000/HM-1200/HM-1500 wurden nach internationalen Sicherheitsbedingungen entworfen und getestet. Für die Installation und den Betrieb müssen weitere Sicherheitsmaßnahmen getroffen werden. Der Installateur muss alle, in dieser Bedienungsanleitung enthaltenen Anweisungen, sowie Sicherheits- und Warnhinweise durchlesen und befolgen.

  • Seite 7: Erklärung Der Symbole

    Spannungspotenziale aufweisen, bevor fortfahren. Hoymiles übernimmt bei Schäden jeglicher Art, die durch inkorrekten oder unsachgemäßen Betrieb entstanden sind, keinerlei Haftung. Elektrische Installation und Wartung müssen durch lizenzierte Elektriker ausgeführt werden und den örtlichen Normen und Richtlinien entsprechen. 2.2 Erklärung der Symbole...

  • Seite 8: Erklärung Zu Funkstörungen

    3.1 Informationen zum 4-in-1-Mikrowechselrichter „Der weltweit erste 4-in-1-Mikrowechselrichter“ mit extrem großem Betriebsspannungsbereich am DC-Eingang (16-60 V) und niedriger Anlaufspannung (nur 22 V). Mikrowechselrichter des Typs HM-1000/HM-1200/HM-1500 von Hoymiles sind die perfekte © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 9: Highlights

    Leistungsfaktor (einstellbar) 0,8 induktiv ..0,8 kapazitiv. Externe Antenne für stärkere Kommunikation mit DTU. Hohe Zuverlässigkeit: NEMA6 (IP67) Gehäuse; Stoßspannungsfest bis 6000 V. 3.3 Anschlüsse Gegenstand Beschreibung AC-Anschluss (Stecker) AC-Anschluss (Buchse) DC Anschlüsse 3.4 Abmessungen (mm) © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 10: Funktionsbeschreibung

    Lasten im Haus versorgt werden. Standby: Dieser Modus tritt unter folgenden Umständen auf: Umgebungs- Betriebsbedingunen liegen außerhalb zulässigen Betriebsbedingungen des Wechselrichters. Keine Hauslast oder der Exportkontrollwert wurde am DTU im Zero-Export-Control-Modus auf “0“ eingestellt. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 11: Installation

    Bitte installieren Sie den Mikroumwechselrichter und alle Gleichstromverbindungen unter dem PV-Modul, um direkte Sonneneinwirkung, Regen, Schnee, UV-Licht, usw. zu vermeiden. Halten Sie unbedingt einen Mindestabstand von 2 cm zwischen Wechselrichtergehäuse und allen umliegenden Bauteilen ein. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 12: Benötigter Abstand

    5.3 Benötigter Abstand Bitte installieren Sie den Mikrowechselrichter mindestens 50 cm über Boden/Dach, um eine optimale Kommunikation mit der DTU von Hoymiles zu gewährleisten. Sollte dies nicht möglich sein, kontaktieren Sie bitte Ihren Ansprechpartner von Hoymiles für eine individuelle Lösung.
  • Seite 13 Installieren Sie nur an Unterkonstruktionen, die speziell für PV-Module gedacht sind (vom Installationstechniker bereitzustellen). Installieren Sie den Mikroumwechselrichter unterhalb der Photovoltaikmodule, um sicherzustellen, dass dieser abgeschattet wird. Andernfalls kann es durch entstehende Überhitzung zu einer Abminderung der Energieerzeugung kommen. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 14: Installationsschritte

    Mikrowechselrichtern mehr als 2m beträgt, so verwenden Sie bitte ein AC-Verlängerungskabel zwischen den beiden Mikrowechselrichtern (wie in der Abbildung unten dargestellt). A) Installieren Sie die AC-Endkappe am offenen AC-Anschluss des letzten Mikrowechselrichters des Wechselstromkreises. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 15 3. Nach Abschluss der Verdrahtung stecken sie Bauteil 2 in Bauteil 1 und schrauben Sie Bauteil 3 fest. B) Schließen Sie das AC-Endkabel an den AC-Anschlussstecker des ersten Mikrowechselrichters an, um den Stromkreis fertigzustellen. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 16 A) Bringen Sie das Seriennummernetikett an der dementsprechenden Stelle in der Installationsskizze an. Schritt 5 - Schließen Sie die PV-Module an Montieren Sie die PV-Module über dem Mikroumwechselrichter. B) Schließen Sie die DC-Kabel der PV-Module an die DC-Stecker des Mikrowechselrichters an. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 17: Fehlersuche

    Wärmeableitung. 3. Wenn sowohl die Belüftung als auch die Umgebungstemperatur Vorgaben entsprechen, kontaktieren Sie bitte Ihren Händler oder die technische Unterstützung von Hoymiles. Parameterfehler der Überprüfen Sie, Netzkonfiguration Netzkonfigurationsparameter korrekt sind © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 18 Sie Ihren Händler oder technische Unterstützung von Hoymiles. Bitte stellen sicher, dass Mikroumwechselrichter normal arbeitet. Überprüfen Offline Kommunikationszustand zwischen der DTU und demMonitoringsystem von Hoymiles, sowie die Kommunikation zwischen DTU © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 19 Anlass auftritt, kann die Netzspannung vorübergehend niedrig sein. Mikroumwechselrichter verbindet sich Netzunterspannung automatisch wieder mit dem Netz, sobald sich die Netzspannung normalisiert hat. Wenn Alarm häufig auftritt, überprüfen Sie, ob die Netzspannung am © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 20 1. Wenn der Alarm ohne besonderen Anlass auftritt, kann sich Netzfrequenz Schnelle Wechselrate der vorübergehendzu häufig/schnell ändern. Netzfrequenz Der Mikroumwechselrichter verbindet sich automatisch wieder mit dem Netz, sobald sich die Netzfrequenz normalisiert hat. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 21 Leerlaufspannung des PV-Moduls geringer oder gleich maximal erlaubten Überspannung am Eingangsspannung ist. DC-Eingangsport 3 & 4 Wenn Leerlaufspannung PV-Moduls innerhalb des normalen Bereichs liegt, kontaktieren Sie Ihren Händler oder die technische Unterstützung von Hoymiles. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 22 Bitte überprüfen Sie, PV-3 & PV-4 DC-Verbindungen an den Anschlüssen 3 und Verdrahtungsproblem 4 korrekt bzw vertauscht sind. 1. Wenn der Alarm ausversehen auftritt, der Hardwarefehlercode 301 Mikrowechselrichter jedoch normal arbeitet, © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 23 1. Wenn der Alarm ohne besonderen Anlass auftritt, Mikrowechselrichter jedoch normal arbeitet, wird kein besonderer Hardwarefehlercode 306 Eingriff benötigt. 2. Wenn der Alarm häufig auftritt und nicht behoben werden kann, kontaktieren Sie Ihren Händler oder technische © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 24: Led-Zustandsanzeige

    Rot aufblinkend (1 s Intervall): Keine Stromerzeugung, AC-Netz ungültig (Spannung oder  Frequenz außerhalb des erlaubten Bereichs). Rot aufblinkend (0.5s Intervall): Netzzustand ist in Ordnung, es besteht ein anderer Fehler.  (3) Sonstige Zustände © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 25: Anlagenüberprüfung (Nur Für Qualifizierten Installateur)

    2. Verwenden Sie bei Wartungsarbeiten immer die vom Arbeitgeber bereitgestellte persönliche Schutzausrüstung. 3. Überprüfen Sie während des normalen Betriebs, ob die Umwelt- und Betriebszustände den Vorgaben entsprechen. Stellen Sie sicher, dass die Einflüsse sich seit der Erstinbetriebnahme © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 26: Mikrowechselrichter Ersetzen

    Wenn alle Mikrowechselrichter an die DTU-Pro angeschlossen sind, kann die DTU die Unsymmetriedes Ausgangsstroms aller Mikrowechselrichter zwischen Phasen bei Bedarf auf unterhalb von 3,68 kW begrenzen. Weitere Informationen finden Sie unter “Hoymiles - Technische Hinweise zur Begrenzung des Phasenunsymmetrie“. Jeder Abzweig sollte durch einen Sicherungsautomaten abgesichert sein, jedoch wird ein zentraler Entkupplungsschutz nicht benötigt, wenn er nicht durch nationale Normen, oder den...

  • Seite 27: Stilllegungen

    Trennen Sie den Wechselrichter von den PV-Modulenund auf der Wechselstromseite vom AC-Anaschluss; entfernen Sie alle Anschlusskabel vom Mikrowechselrichter und entfernen Sie den Mikrowechselrichter von der Unterkonstruktion Bitte packen Sie den Mikrowechselrichter in die Originalverpackung oder verwenden Sie einen © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 28: Lagerung Und Transport

    Originalverpackung nicht mehr verfügbar ist. 7.2 Lagerung und Transport Hoymiles verpackt und schützt individuelle Bauteile, um den Transport und die Handhabung einfacher zu gestalten. Beim Transport von Geräten, Betriebsmitteln und Bauteilen, insbesondere via Straße, muss auf den Schutz der Betriebsmittel (besonders bei elektronischen Bauteilen) vor Stößen, Feuchtigkeit, Vibrationen, usw.

  • Seite 29: Dc-Eingang

    45-55 (unter 50Hz @ 220 V & 230 V) (Hz) 55-65 (unter 60Hz @ 220 V & 230 V) >0,99 standardmäßig Leistungsfaktor 0,8 induktiv……0,8 kapazitiv Klirrfaktor des Ausgangsstroms ≤3 % ≤3 % ≤3 % © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 30: Wirkungsgrad, Sicherheit Und Schutz

    12 Jahre standardmäßig, 25 Jahre optional VDE-AR-N 4105:2018, EN50549-1:2019, VFR2019, Übereinstimmung AS 4777.2:2015, IEC/EN 62109-1/-2, IEC/EN 61000-3-2/-3, IEC/EN-61000-6-1/-2/-3/-4 * Anmerkung: Spannungs- und Frequenzbereiche können bei Bedarf des Versorgungsunternehmens über den Nennwert hinaus erweitert werden. © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 31: Installationsübersicht

    HM-1000/HM-1200/HM-1500 Anhang 1: Installationsübersicht © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 32: Schaltplan - 230 Vac 1-Phasig

    HM-1000/HM-1200/HM-1500 Anhang 2: SCHALTPLAN - 230 VAC 1-phasig: © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 33: Schaltplan - 230 Vac/400 Vac 3-Phasig

    HM-1000/HM-1200/HM-1500 SCHALTPLAN - 230 VAC/400 VAC 3-phasig: © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 34: Schaltplan - 120 Vac/240 Vac Split Phase

    HM-1000/HM-1200/HM-1500 SCHALTPLAN - 120 VAC/240 VAC Split Phase: © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 35: Schaltdiagramm - 120Vac / 208Vac 3-Phasig

    HM-1000/HM-1200/HM-1500 SCHALTDIAGRAMM - 120VAC / 208VAC 3-phasig: © 2019 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
