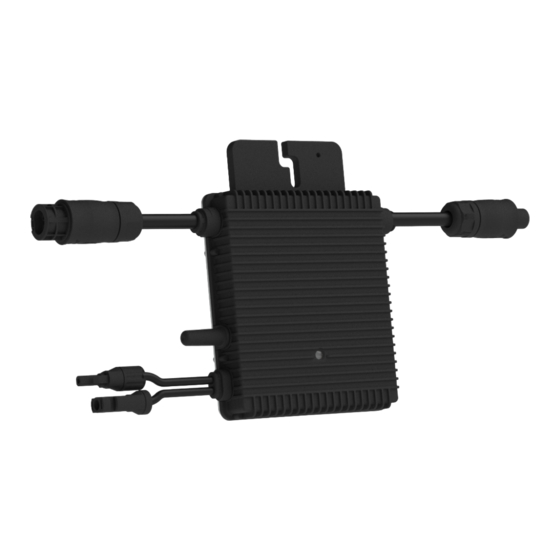

Hoymiles HM 300 Kurzanleitung
Vorschau ausblenden
Andere Handbücher für HM 300:
- Benutzerhandbuch (28 Seiten) ,
- Benutzerhandbuch (33 Seiten)
Inhaltsverzeichnis
- 1 Sicherheitshinweise
- 2 Befestigung des Modulwechselrichters bei Flachdachmontage
- 3 Befestigen des Modulwechselrichters bei Schrägdachmontage
- 4 Befestigen des Modulwechselrichters bei Fassadenmontage
- 5 Elektrischer Anschluss
- 6 Erste Inbetriebnahme der Solaranlage
- 7 Anmeldung Beim Netzbetreiber
- Diese Anleitung herunterladen
Inhaltsverzeichnis
Verwandte Anleitungen für Hoymiles HM 300
Inhaltszusammenfassung für Hoymiles HM 300
- Seite 1 Kurzanleitung HM 300/ HM 600 22.02.2022...
- Seite 2 Sicherheitshinweise Befestigung des Modulwechselrichters bei Flachdachmontage Befestigen des Modulwechselrichters bei Schrägdachmontage Befestigen des Modulwechselrichters bei Fassadenmontage Verkabelungsschema 1 Modul (300-400 Wp) Verkabelungsschema 2 Module (300wp) Verkabelungsschema 2 Module (170wp) Verkabelungsschema 4 Module (170wp) Elektrischer Anschluss Erste Inbetriebnahme der Solaranlage Status beim Einschaltvorgang Fehlerbehebung Anmeldung beim Netzbetreiber...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie unbedingt die Installations- und Bedienungsanleitungen der Komponentenhersteller! Diese Kurzanleitung ersetzt nicht die Anleitungen der Hersteller! Bei entsprechender Nicht die Kabel trennen, wenn Sonneneinstrahlung produziert die Anlage unter Spannung steht. die Anlage Gleichstrom und steht unter Spannung. Die Anlage erhält keine zu des Wechselrichters. -
Seite 4: Befestigung Des Modulwechselrichters Bei Flachdachmontage
Montage Befestigung des Modulwechselrichters bei Flachdachmontage Der Modulwechselrichter wird mit der mitgelieferten Klemme direkt am Modulrahmen befestigt. Hängende Kabel Befestigung des Modulwechselrichters bei Flachdachmontage... -
Seite 5: Befestigen Des Modulwechselrichters Bei Schrägdachmontage
Montage Befestigen des Modulwechselrichters bei Schrägdachmontage HM300/600: Stecken Sie einen/zwei Schrauben Sie den Wechselrichter mit Befestigen des Modulwechselrichters bei Schrägdachmontage... -
Seite 6: Befestigen Des Modulwechselrichters Bei Fassadenmontage
Montage Befestigen des Modulwechselrichters bei Fassadenmontage HM300/600: Schrauben Sie den Wechselrichter mit einer/zwei M6 Sechskantschraube(n) und Mutter(n) fest. Befestigen des Modulwechselrichters bei Fassadenmontage... - Seite 7 Montage Verkabelungsschema 1 Modul (300-400 Wp) Verkabelungsschema 1 Modul (300-400 Wp)
- Seite 8 Montage Verkabelungsschema 2 Module (300wp) Verkabelungsschema 2 Module (300wp)
- Seite 9 Montage Verkabelungsschema 2 Module (170wp) Verkabelungsschema 2 Module (170wp)
- Seite 10 Montage Verkabelungsschema 4 Module (170wp) Verkabelungsschema 4 Module (170wp)
-
Seite 11: Elektrischer Anschluss
Inbetriebnahme Elektrischer Anschluss können i.d.R. ohne weitere Maßnahmen im Endstromkreis (Steckdosen- und Lichtstromkreis) angeschlossen werden. Die Anlage kann sicher mit einem Schukosteckerkabel an einer Haushalts Steckdose betrieben werden. Die Netzbetreiber fordern jedoch den Anschluss gemäß VDE Norm mit einer speziellen Einspeisesteckdose (Wieland Steckdose) herzustellen oder die Anlage fest an einer Abzweigdose anzuschließen. - Seite 12 Inbetriebnahme Status beim Einschaltvorgang Die LED jedes EVT Mikrowechselrichters gibt Aufschluss über den aktuellen Status. Nach wenigen Minuten signalisiert die grüne LED die korrekte Funktion des Gerätes. Während der anfänglichen Netzsynchronisation blinkt die LED fünf mal grün auf. Eine rot blinkende LED deutet auf einen Fehler hin. Sollte die LED keine Funktion zeigen besteht oder dass das angeschlossene Solarmodul keine ausreichende Spannung zur Bedienungsanleitung.
-
Seite 13: Anmeldung Beim Netzbetreiber
Inbetriebnahme Anmeldung beim Netzbetreiber Der Anschluss der PV-Anlage wird bei Ihrem Netzbetreiber angemeldet. I.d.R. bieten die Netzbetreiber ein entsprechendes Formular "Anmeldung steckerfertige Erzeugungsanlage" zum Download an. Für die Anmeldung ist die Unterschrift eines Elektrikers nicht notwendig. Die meisten Netzbetreiber tauschen Ihren Zähler gegen einen Zwei-Richtungszähler aus. Der Austausch ist i.d.R.
