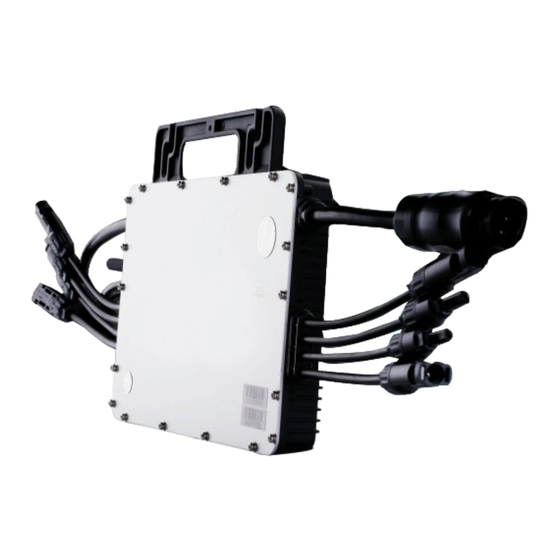

Hoymiles HM-1000 Benutzerhandbuch

Einphasiger mikro-wechselrichter
Vorschau ausblenden Andere Handbücher für HM-1000:
Inhaltsverzeichnis

Werbung

Quicklinks

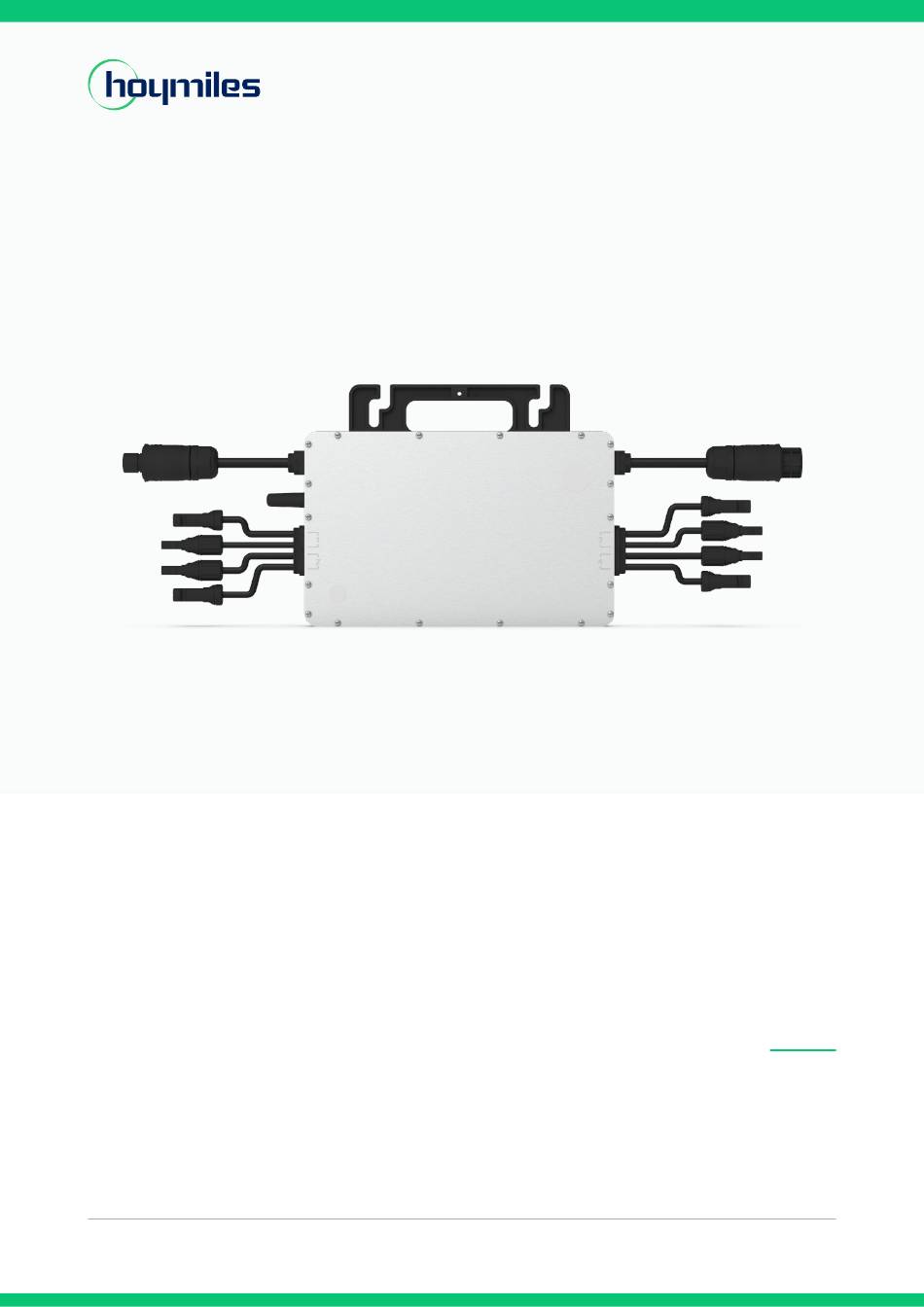

Energie für alle
Einphasiger Mikro-Wechselrichter
BENUTZERHANDBUCH
HM-1000
HM-1200
HM-1500
Region: Global V202203
hoymiles.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hoymiles HM-1000

Inhaltszusammenfassung für Hoymiles HM-1000

  • Seite 1 Energie für alle Einphasiger Mikro-Wechselrichter BENUTZERHANDBUCH HM-1000 HM-1200 HM-1500 Region: Global V202203 hoymiles.com...

  • Seite 2: Über Mikro-Wechselrichter

    Kompetenz nachgewiesen hat, diesen Mikro-Wechselrichter gemäß der Anleitung in diesem Dokument installieren und warten. Weitere Informationen Änderungen an den Produktinformationen vorbehalten. Dieses Benutzerhandbuch wird regelmäßig aktualisiert. Die neueste Version erhalten Sie auf der offiziellen Website von Hoymiles unter www.hoymiles.com. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    6.6 Austausch von Mikro-Wechselrichtern 7. Stilllegung 7.1 Stilllegung 7.2 Lagerung und Transport 7.3 Entsorgung 8. Technische Daten 8.1 DC-Eingang 8.2 AC-Ausgang 8.3 Wirkungsgrad, Sicherheit und Schutz 8.4 Mechanische Daten 8.5 Merkmale © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 4 Anhang 2: SCHALTPLAN - 230 V/AC EINPHASIG: SCHALTPLAN - 230 V/AC / 400 V/AC DREIPHASIG: SCHALTPLAN - 120 V/AC / 240 V/AC ZWEIPHASIG: SCHALTPLAN - 120 V/AC / 208 V/AC DREIPHASIG: © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 5: Wichtige Hinweise

    Gefahren, wie Verletzungen oder die Beschädigung von Geräten, zu vermeiden. Weist darauf hin, dass der beschriebene Vorgang nicht ausgeführt werden darf. Der Leser sollte innehalten, vorsichtig vorgehen und die dargestellten Vorgänge vollständig verstehen, bevor er fortfährt. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 6: Sicherheit

    Gefahr eines Stromschlags besteht. Bevor Sie den Mikro-Wechselrichter berühren, stellen Sie sicher, dass die Oberflächen und Geräte berührungssichere Temperaturen und Spannungspotenziale aufweisen. • Hoymiles übernimmt keine Haftung für Schäden, die auf einen falschen oder unsachgemäßen Betrieb zurückzuführen sind. • Die elektrische Installation und Wartung muss von einem lizenzierten Elektriker durchgeführt werden und den örtlichen Anschlussvorschriften entsprechen.

  • Seite 7: Erklärung Der Symbole

    3) Bringen Sie eine Abschirmung zwischen dem Mikro-Wechselrichter und der Empfangsantenne an, wie ein Metall- oder Betondach. 4) Wenden Sie sich an Ihren Händler oder einen erfahrenen Funk- und Fernsehtechniker zur Unterstützung. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 8: Produktinformationen

    „Daisy-Chain 4-in-1-Mikro-Wechselrichter“ mit ultraweitem DC-Eingangsspannungsbereich (16 V - 60 V) und niedriger Anlaufspannung (nur 22 V). Die Hoymiles 4-in-1-Mikro-Wechselrichter HM-1000/HM-1200/HM-1500 sind eine zuverlässige Lösung für PV-Anlagen mit einer ungeraden Anzahl von Modulen und bieten einen hohen CEC-gewichteten Wirkungsgrad – 96,50 % (Spitzenwirkungsgrad 96,70 %) im Jahr 2015.

  • Seite 9: Funktionsbeschreibung

    • Die aktuelle Bedingung steht im Widerspruch zu den Betriebsanforderungen des Mikro-Wechselrichters. • Kein Haushaltsverbrauch oder an der DTU wurde der Wert für die Einspeisesteuerung im Modus Nulleinspeisesteuerung auf „0“ gesetzt. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 10: Informationen Zur Installation

    Gehäuse des Mikro-Wechselrichters mindestens 2 cm Freiraum befinden, um Belüftung und Wärmeabfuhr zu gewährleisten. *Hinweis: In einigen Ländern muss die DTU Mikro-Wechselrichter die örtlichen Elektrizitätsnetz-Vorschriften einhalten (z. B. G98/99 für Großbritannien). © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 11: Erforderlicher Mindestabstand

    Wechselrichter unter den PV-Modulen, um sicherzustellen, dass er in einer schattigen oder beschatteten Umgebung arbeitet. Wird diese Bedingung nicht erfüllt, kann dies eine Minderung des Mikro-Wechselrichter-Ertrags bewirken. Abb. 1 Einbaulage des Mikro-Wechselrichters © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 12: Montageschritte

    L, N und Erdung im AC-Anschluss von Teil 1 entsprechend vor. *Hinweis: L: Braunes Kabel N: Blaues Kabel G: Gelb/grüner Draht Verwenden Sie 12-AWG-Kabel als AC-Kabel. Teil 1 Teil 2 Teil 3 AC-Kabel © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 13: Schritt 4. Eine Installationsübersicht Erstellen

    Lesen Sie das Benutzerhandbuch der DTU, die Installationskurzanleitung zur DTU und die Installationskurzanleitung für die Online-Registrierung bei der S-Miles Cloud (der Überwachungsplattform von Hoymiles), um die DTU zu installieren und Ihre Überwachungssystem einzurichten. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 14: Fehlersuche

    Einphasiger Mikro-Wechselrichter Benutzerhandbuch 6. Fehlersuche Dieser Mikro-Wechselrichter ist nur mit den neuen Hoymiles-DTUs (DTU-Pro, DTU-Lite und DTU-W100/DTU-G100) mit den folgenden Seriennummern kompatibel. Modell Seriennummer 10F7xxxxxxxx DTU-Pro 10F8xxxxxxxx 10FAxxxxxxxx DTU-G100 10D2xxxxxxxx DTU-W100 10D3xxxxxxxx DTU-Lite 10D6xxxxxxxx Fehlersuchliste Alarmcode Alarmbezeichnung Empfehlung 1. Überprüfen Sie die Belüftung und Umgebungstemperatur am Installationsort des Mikro-Wechselrichters.
  • Seite 15 Fall, wenden Sie sich an den örtlichen Netzbetreiber oder ändern Sie den Grenzwert des Netzunterfrequenzschutzes über die S-Miles Cloud (der Überwachungsplattform von Hoymiles), nachdem Sie die Genehmigung des örtlichen Netzbetreibers dazu eingeholt haben. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 16 2. Wenn ein PV-Modul angeschlossen ist, überprüfen Sie die DC-Kabelverbindungen zwischen Anschluss und PV-Modul. Verdrahtungsfehler bei Prüfen Sie, ob die DC-Anschlüsse an Port 1 und 2 richtig sind. PV-1 und PV-2 © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
  • Seite 17 Mikro-Wechselrichter jedoch ordnungsgemäß funktioniert, ist kein Eingreifen erforderlich. Hardwarefehlercode 308 2. Wenn der Alarm häufig auftritt und sich nicht zurücksetzen lässt, wenden Sie sich an Ihren Fachhändler oder an den technischen Kundendienst von Hoymiles. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 18: Status-Led

    Dieser Fehler bleibt so lange bestehen, bis der Mikro-Wechselrichter neu gestartet wird. Beachten Sie, dass dieser Fehler nicht gelöscht werden kann, wenn die Fehlerursache weiterhin besteht. Wenn der Fehler weiterhin besteht, wenden Sie sich an Ihren Installateur oder an Hoymiles, um das Gerät möglicherweise auszutauschen.

  • Seite 19: Vor-Ort-Inspektion (Nur Für Qualifizierte Installateure)

    Das AC-Ausgangskabel (AC-Drop-Kabel am Mikro-Wechselrichter) kann nicht ausgetauscht werden. Wenn das Kabel beschädigt wurde, muss das Gerät entsorgt werden. Während der Wartungsarbeiten muss das Gerät vom Netz getrennt (Netztrennschalter offen) und die PV-Module müssen beschattet oder isoliert sein. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 20: Austausch Von Mikro-Wechselrichtern

    Klicken Sie auf „Gerätewartung“, um eine neue Seite aufzurufen, und wählen Sie „Gerät ersetzen“. Geben Sie die SN des neuen Mikro-Wechselrichters ein und klicken Sie auf „OK“, um den Austausch abzuschließen. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 21: Stilllegung

    Lagerung und Transport Hoymiles verpackt und schützt die einzelnen Komponenten in geeigneter Weise, um den Transport und die anschließende Handhabung zu erleichtern. Die Geräte müssen für den Transport, insbesondere auf der Straße, so verpackt sein, dass sie (insbesondere die elektronischen Bauteile) vor Gewalteinwirkung, Stößen, Feuchtigkeit, Vibration usw.

  • Seite 22: Technische Daten

    3 bei 220 V Maximale Anzahl Module pro Strang 5 bei 230 V 4 bei 230 V 3 bei 230 V 5 bei 240 V 4 bei 240 V 3 bei 240 V © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 23: Wirkungsgrad, Sicherheit Und Schutz

    12 Jahre standardmäßig, 25 Jahre optional VDE-AR-N 4105:2018, EN 50549-1:2019, VFR2019, Konformität AS 4777.2:2015, IEC/EN 62109-1/-2, IEC/EN 61000-3-2/-3, IEC/EN-61000-6-1/-2/-3/-4 *Hinweis: Spannungs- und Frequenzbereiche können über die Nennwerte hinaus erweitert werden, wenn dies vom Versorgungsunternehmen verlangt wird. © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 24: Anhang 1

    Einphasiger Mikro-Wechselrichter Benutzerhandbuch Anhang 1: Installationsübersicht Zur Seite ____ © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 25: Anhang 2

    Einphasiger Mikro-Wechselrichter Benutzerhandbuch Anhang 2: SCHALTPLAN - 230 V/AC EINPHASIG: © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 26: Schaltplan - 230 V/Ac / 400 V/Ac Dreiphasig

    Einphasiger Mikro-Wechselrichter Benutzerhandbuch SCHALTPLAN - 230 V/AC / 400 V/AC DREIPHASIG: © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 27: Schaltplan - 120 V/Ac / 240 V/Ac Zweiphasig

    Einphasiger Mikro-Wechselrichter Benutzerhandbuch SCHALTPLAN - 120 V/AC / 240 V/AC ZWEIPHASIG: © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.

  • Seite 28: Schaltplan - 120 V/Ac / 208 V/Ac Dreiphasig

    Einphasiger Mikro-Wechselrichter Benutzerhandbuch SCHALTPLAN - 120 V/AC / 208 V/AC DREIPHASIG: © 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
