TACOHEAT MIX DN20
3.3.3.1

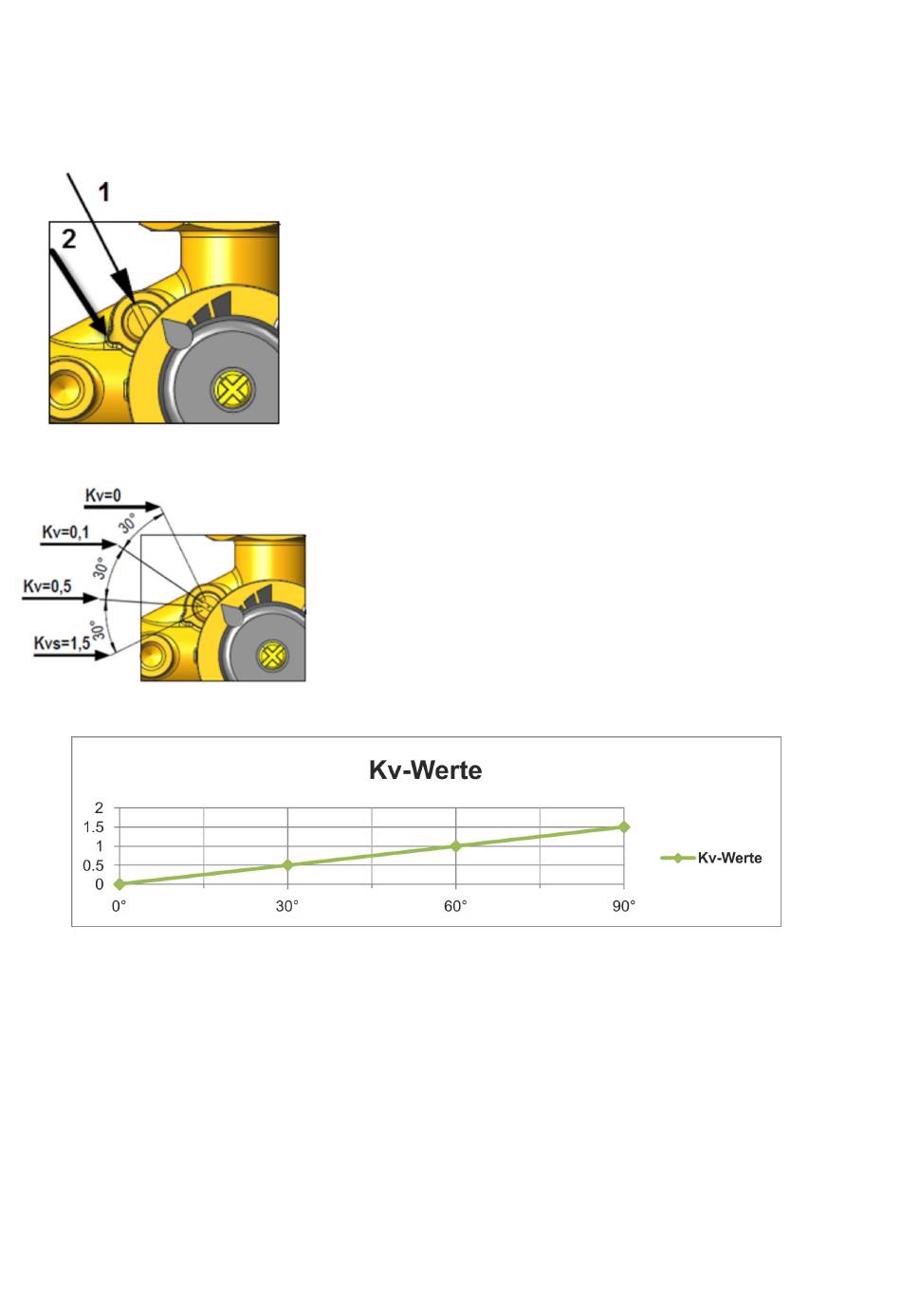

Bypass-Einstellung
Abb. 12: Bypass-Einstellung
Abb. 13: Bypass Kv-Werte
Abb. 14: Kv-Werte Diagramm
24
Betriebsanleitung
Das 3-Wege Mischventil wird mit dem Bypass in geschlossener Stel-
lung geliefert.
Die Vorlauftemperatur lässt sich durch Beimengung von Rücklauf-
wasser am Bypass absenken. Dazu muss der Gewindestift gedreht
werden.
Der Bypass ist vollkommen geschlossen, wenn der Schlitz [1] in 90°-
Stellung zum Referenzpunkt [2] steht (Abb. 12).
Der Bypass ist vollkommen offen, wenn der Schlitz [1] in einer Linie
mit dem Referenzpunkt [2] steht.
Der Bypass kann stufenlos eingestellt werden. Als Referenz können
Abb. 13 und Abb. 14 verwendet werden.
Funktionsbeschreibung
V01 08/2022 Art-Nr. 216350 EA-Nr. 1391
