Becker CentronicPLUS VC470 PLUS Montage- Und Betriebsanleitung Seite 14

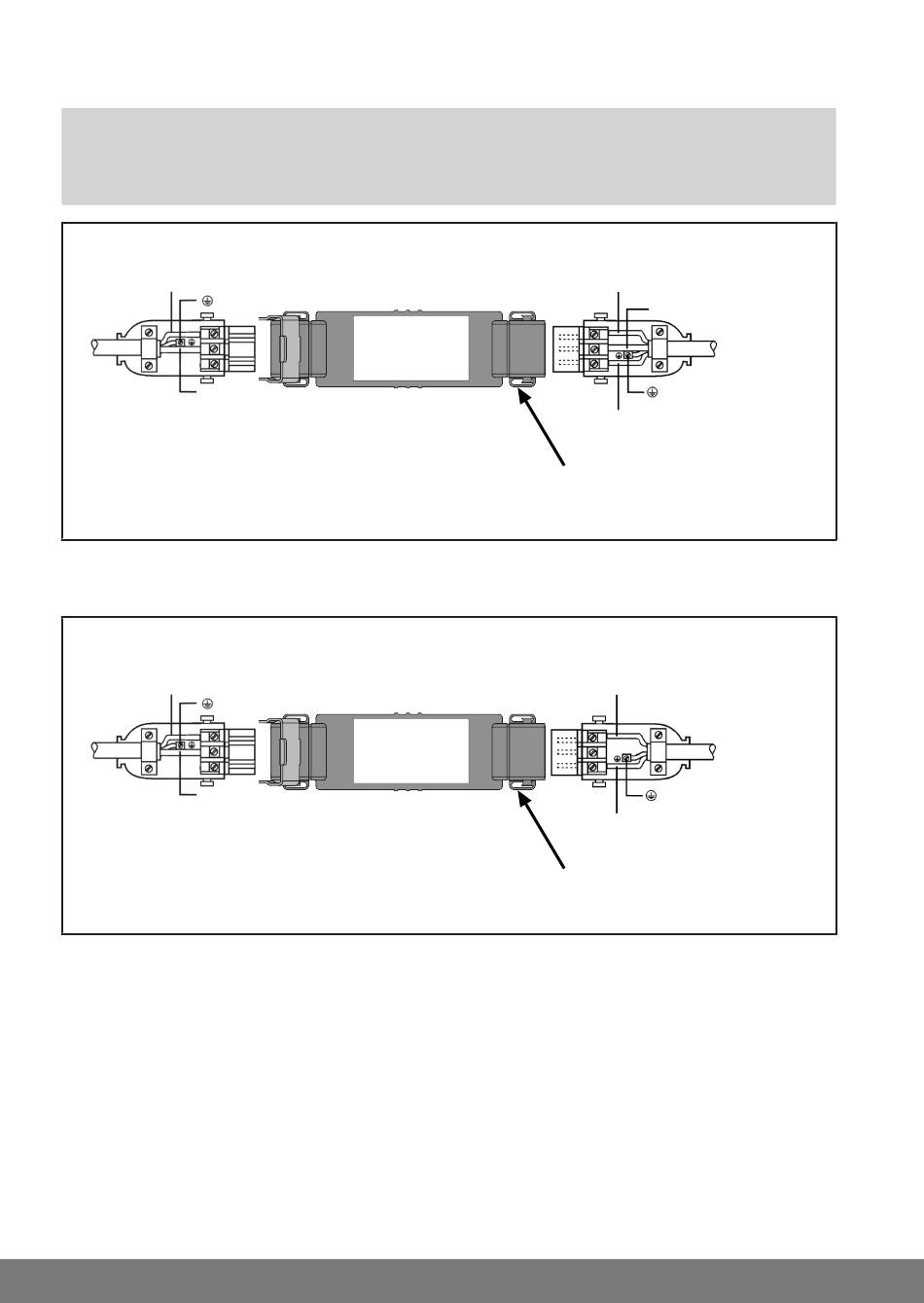

Anschluss an einen Rohrantrieb
ACHTUNG
Stellen Sie sicher, dass die Antriebsendlagen eingestellt
sind.
Netz 230 V / 50 Hz
1 = N (blau)
= Schutzleiter (grün-gelb)
2 = L1 (schwarz)
Anschluss an einen Verbraucher im Schaltaktormodus
Netz 230 V / 50 Hz
1 = N (blau)
= Schutzleiter (grün-gelb)
2 = L1 (schwarz)
14 - de
Rohrantrieb
1 = N (blau)
2= schwarz
3 = braun
Befestigungslasche 4x
Verbraucher
(im Schaltaktormodus)
1 = N (blau)
3 = braun
Befestigungslasche 4x
= Schutzleiter
(grün-gelb)
= Schutzleiter
(grün-gelb)
