Inbetriebnahme
6.4

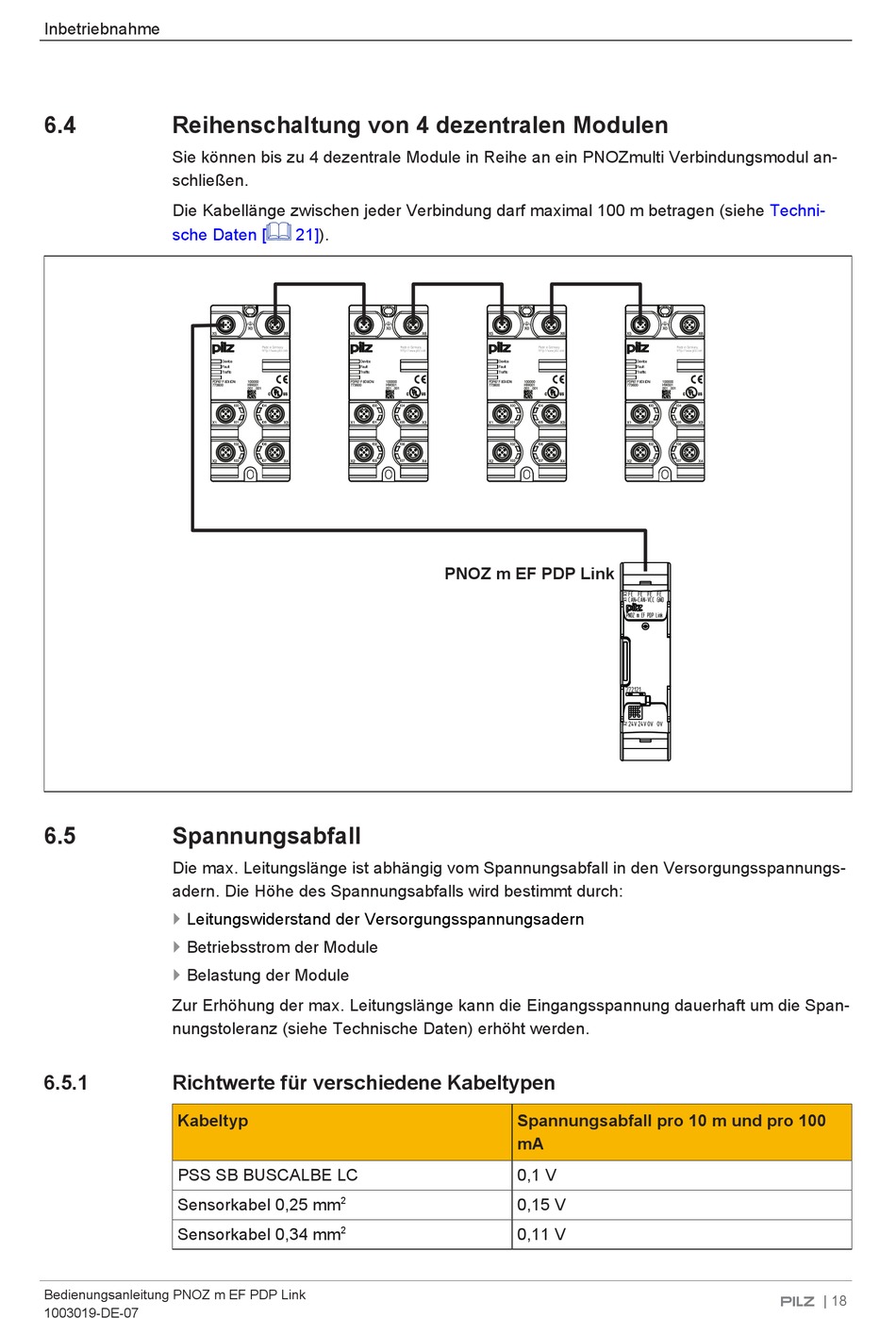

Reihenschaltung von 4 dezentralen Modulen
Sie können bis zu 4 dezentrale Module in Reihe an ein PNOZmulti Verbindungsmodul an-
schließen.
Die Kabellänge zwischen jeder Verbindung darf maximal 100 m betragen (siehe
sche Daten [
6.5
Spannungsabfall
Die max. Leitungslänge ist abhängig vom Spannungsabfall in den Versorgungsspannungs-
adern. Die Höhe des Spannungsabfalls wird bestimmt durch:
}
Leitungswiderstand der Versorgungsspannungsadern
}
Betriebsstrom der Module
}
Belastung der Module
Zur Erhöhung der max. Leitungslänge kann die Eingangsspannung dauerhaft um die Span-
nungstoleranz (siehe Technische Daten) erhöht werden.
6.5.1
Richtwerte für verschiedene Kabeltypen
Kabeltyp
PSS SB BUSCALBE LC
Sensorkabel 0,25 mm
Sensorkabel 0,34 mm
Bedienungsanleitung PNOZ m EF PDP Link
1003019-DE-07
21]).
PNOZ m EF PDP Link
2
2
Spannungsabfall pro 10 m und pro 100
mA
0,1 V
0,15 V
0,11 V
Techni-
| 18
