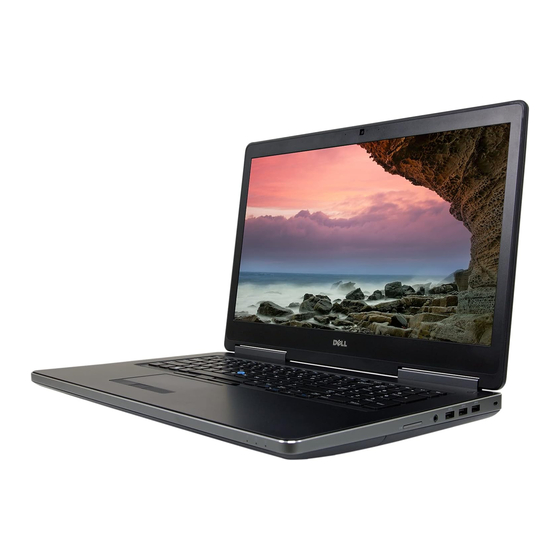

- Seite 1 Dell Precision 7720 Benutzerhandbuch Vorschriftenmodell: P29E Vorschriftentyp: P29E002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................8 Sicherheitshinweise................................8 Ausschalten des Computers..............................8 Ausschalten des – Windows..............................9 Vor der Arbeit an Komponenten im Innern des Computers..................... 9 Nach der Arbeit an Komponenten im Inneren des Computers..................10 2 Ausbau und Wiedereinbau......................11 SD-Karte.................................... - Seite 4 Knopfzellenbatterie................................23 Entfernen der Knopfzellenbatterie..........................23 Einsetzen der Knopfzellenbatterie..........................24 Netzanschluss-Port................................24 Entfernen des Netzanschlusses..........................24 Installieren des Netzanschlusses..........................25 Handballenauflage................................25 Entfernen der Handballenstütze..........................25 Einbauen der Handballenstütze........................... 26 Fingerabdruckleser................................27 Entfernen des Fingerabdrucklesers..........................27 Einbauen des Fingerabdrucklesers..........................28 Betriebsschalterplatine............................... 28 Entfernen der Betriebsschalterplatine........................28 Einbauen der Betriebsschalterplatine..........................29 ExpressCard-Lesegerät..............................
- Seite 5 Entfernen des Bildschirms............................45 Einbauen des Bildschirms..............................47 Bildschirmhalterung................................47 Entfernen der Bildschirmhalterung..........................48 Einbauen der Bildschirmhalterung..........................48 Bildschirmscharniere................................49 Entfernen des Bildschirmscharniers..........................49 Einbauen des Bildschirmscharniers..........................49 Bildschirmabdeckung................................50 Austauschen der Bildschirmabdeckung........................50 eDP-Kabel..................................... 51 Entfernen des eDP-Kabels............................51 Einbauen des eDP-Kabels............................. 51 Kamera....................................52 Entfernen der Kamera..............................52 Einbauen der Kamera..............................
- Seite 6 Optionen des Bildschirms „System Configuration“ (Systemkonfiguration)............67 Bildschirm Optionen..............................69 Optionen des Bildschirms „Security“ (Sicherheit).....................69 Optionen des Bildschirms „Secure Boot“ (Sicherer Start)..................71 Optionen des Bildschirms „Intel Software Guard-Erweiterungen“................71 Optionen des Bildschirms „Performance“ (Leistung)....................71 Optionen des Bildschirms „Power Management“ (Energieverwaltung)..............72 Optionen des Bildschirms „POST Behavior“...
- Seite 7 Testen des Arbeitsspeicher über ePSA..........................86 8 Kontaktaufnahme mit Dell......................87 Inhaltsverzeichnis...
-
Seite 8: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 9: Ausschalten Des - Windows
a. Wischen Sie ausgehend von der rechten Seite über den Bildschirm, öffnen Sie das Charms-Menü und wählen Sie Einstellungen. b. Wählen Sie das aus und wählen Sie dann Herunterfahren • Verwenden einer Maus: a. Fahren Sie mit dem Mauszeiger über die rechte obere Ecke des Bildschirms und klicken Sie auf Einstellungen. b. -
Seite 10: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. -
Seite 11: Ausbau Und Wiedereinbau
Ausbau und Wiedereinbau SD-Karte Entfernen der SD-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Drücken Sie leicht auf die SD-Karte, bis sie aus dem Computer herausspringt. 3. Entnehmen Sie die SD-Karte vom Computer. Installieren der SD-Karte 1. -
Seite 12: Einbauen Der Akkuabdeckung
Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. •... -
Seite 13: Einsetzen Des Akkus
Einsetzen des Akkus 1. Schieben Sie den Akku in den Steckplatz, bis er hörbar einrastet. 2. Bringen Sie die Akkuabdeckung 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk Entfernen des Festplattenlaufwerks 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 14: Einsetzen Des Festplattenlaufwerks
4. Entfernen Sie die M3,0x3,0-Schrauben, mit denen das Festplattenlaufwerk befestigt ist. Heben Sie das Festplattenlaufwerk aus der Halterung heraus. Einsetzen des Festplattenlaufwerks 1. Bringen Sie die M3,0x3,0-Schrauben an, um das Festplattenlaufwerk an der Festplattenlaufwerkhalterung zu befestigen. 2. Schieben Sie das Festplattenlaufwerk in den Steckplatz im Computer ein. 3. -
Seite 15: Entfernen Des Kabelanschlusses Des Festplattenlaufwerks
Entfernen des Kabelanschlusses des Festplattenlaufwerks 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk 3. So entfernen Sie den Kabelanschluss des Festplattenlaufwerks: a) Entfernen Sie die M2,5x5,0-Schrauben, mit denen der Festplattenlaufwerksanschluss an der Systemplatine befestigt ist [1]. b) Entfernen Sie den Kabelanschluss des Festplattenlaufwerks vom Computer [2]. -
Seite 16: Tastaturrahmen Und Tastatur
Tastaturrahmen und Tastatur Entfernen der Tastatur 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Festplattenlaufwerk 3. So entfernen Sie das Tastaturkabel: a) Trennen Sie die Tastaturkabel von der Touchpad-Platine [1, 2]. 4. -
Seite 17: Einbauen Der Tastatur
Einbauen der Tastatur 1. Richten Sie die Tastatur aus und führen Sie die Kabel wieder bis zur Unterseite des Fachs. 2. Drücken Sie die Tastatur herunter und bringen Sie sie in die ordnungsgemäße Position im entsprechenden Fach. 3. Bringen Sie die Schrauben an, um die Tastatur am Computer zu befestigen. 4. -
Seite 18: Einsetzen Des Primären Speichermoduls
Einsetzen des primären Speichermoduls 1. Legen Sie das Speichermodul in den Speichersockel ein. ANMERKUNG: Die Installation von einem oder drei Speichermodulen kann dazu führen, dass Systemleistungsprobleme auftreten. 2. Drücken Sie auf die Klammern, um das Speichermodul auf der Systemplatine zu sichern. 3. -
Seite 19: Einbauen Des Sekundären Speichermoduls
Einbauen des sekundären Speichermoduls 1. Legen Sie das Speichermodul in den Speichersockel ein. 2. Drücken Sie auf die Klammern, um das Speichermodul auf der Systemplatine zu sichern. 3. Platzieren Sie die Speicherabdeckung an der ursprünglichen Position auf dem Speichermodul und ziehen Sie die Schraube fest, um sie am Computer zu befestigen. -
Seite 20: Einbauen Der Bodenabdeckung
Einbauen der Bodenabdeckung 1. Verschieben Sie die Bodenabdeckung, um sie an den Schraubenbohrungen am Computer auszurichten. 2. Bringen Sie die M2.5X5.0-Schrauben zur Befestigung der Bodenabdeckung am Computer an. 3. Bauen Sie folgende Komponenten ein: Akku Akkuabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 21: Einbauen Der Wwan-Karte
Einbauen der WWAN-Karte ANMERKUNG: Ob Sie über eine WWAN-Karte verfügen, hängt von der gewählten Konfiguration ab. 1. Schieben Sie die WWAN-Karte in den WWAN-Kartensteckplatz. 2. Bringen Sie die M2,0x3,0-Schraube an, um die WWAN-Karte am Computer zu befestigen. 3. Ziehen Sie die Antennenkabel durch die Kabelführungen und verbinden Sie sie mit der WWAN-Karte. 4. -
Seite 22: Einbauen Der Wlan-Karte
Einbauen der WLAN-Karte 1. Setzen Sie die WLAN-Karte in den entsprechenden Steckplatz im Computer ein. 2. Ziehen Sie die Antennenkabel durch die Kabelführung und verbinden Sie sie mit der WLAN-Karte. 3. Richten Sie die Abdeckung aus und ziehen Sie die M2,0x3,0-Schraube fest, um die WLAN-Karte am Computer zu befestigen. 4. -
Seite 23: Einbauen Des M.2-Ssd-Moduls
Einbauen des M.2-SSD-Moduls 1. Setzen Sie das SSD-Laufwerk in seinen Steckplatz ein. 2. Bringen Sie die M2,0x3,0-Schraube zur Befestigung des SSD-Laufwerks am Computer an. 3. Platzieren Sie die Kühlplatte auf dem SSD-Laufwerk. 4. Bringen Sie die M2.0x3.0-Schraube zur Befestigung der Kühlplatte am Computer an. 5. -
Seite 24: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie 1. Setzen Sie die Knopfzellenbatterie wieder in den entsprechenden Steckplatz im Computer ein. 2. Schließen Sie das Knopfzellenbatteriekabel an den Computer an. ANMERKUNG: Stellen Sie sicher, dass das Kabel der Knopfzellenbatterie nicht aus dem entsprechenden Fach herausragt. 3. -
Seite 25: Installieren Des Netzanschlusses
Installieren des Netzanschlusses 1. Bringen Sie das Kabel des Netzanschlusses am Computer an. 2. Führen Sie das Kabel durch den Kabelführungskanal. 3. Bringen Sie die Halterung wieder an. 4. Bringen Sie die M2,5x5,0-Schraube an, um den Netzanschluss-Port am Computer zu befestigen. 5. -
Seite 26: Einbauen Der Handballenstütze
4. So entfernen Sie die Handballenstütze: a) Heben Sie die Lasche an und trennen Sie das Lüfterkabel [1] und das Kabel der Systemplatine [2]. b) Entfernen Sie die 11 Schrauben (M2,5x5,0), mit denen die Handballenstütze am Computer befestigt ist [3]. c) Lösen Sie mit einem Kunststoffstift die Halterungen an den Rändern der Handballenstütze und entfernen Sie sie vom Computer [4]. -
Seite 27: Fingerabdruckleser
b) Lüfterkabel 4. Drehen Sie den Computer um und ziehen Sie die 15 Schrauben (M2,5x5,0, M2,0x3,0) auf der Rückseite des Computers fest. 5. Bauen Sie folgende Komponenten ein: Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung 6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 28: Einbauen Des Fingerabdrucklesers
Einbauen des Fingerabdrucklesers 1. Setzen Sie den Fingerabdruckleser in seine ursprüngliche Position im Gehäuse. 2. Schließen Sie das Kabel des Fingerabdrucklesers an. 3. Setzen Sie die Metallhalterung in das Gehäuse. 4. Bringen Sie die M2,0x3,0-Schrauben an, um den Fingerabdruckleser am Gehäuse zu befestigen. 5. -
Seite 29: Einbauen Der Betriebsschalterplatine
1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk Tastatur Handballenstütze 3. So entfernen Sie die Betriebsschalterplatine: a) Trennen Sie das Kabel der Betriebsschalterplatine vom Computer [1]. b) Entfernen Sie die M2,0x3,0-Schrauben, mit denen die Betriebsschalterplatine am Computer befestigt ist [2]. -
Seite 30: Expresscard-Lesegerät
ExpressCard-Lesegerät Entfernen der ExpressCard 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk Tastatur Handballenstütze 3. So entfernen Sie die ExpressCard: a) Trennen Sie das ExpressCard-Kabel vom Computer [1]. b) Entfernen Sie die M2,5x5,0-Schrauben, mit denen die ExpressCard am Computer befestigt ist [2]. -
Seite 31: Usb-Platine
5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. USB-Platine Entfernen der USB-Platine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk... -
Seite 32: Eingabe/Ausgabe-Platine
Bodenabdeckung Akku Akkuabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Eingabe/Ausgabe-Platine Entfernen der linken Eingabe/Ausgabe-Platine (E/A- Platine) 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. -
Seite 33: Entfernen Der Rechten Eingabe/Ausgabe-Platine (E/A-Platine)
4. Bauen Sie folgende Komponenten ein: Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der rechten Eingabe/Ausgabe-Platine (E/A- Platine) 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 34: Kühlkörper
3. Schließen Sie das Lautsprecherkabel an die E/A-Platine an. 4. Bauen Sie folgende Komponenten ein: Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung SD-Karte 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen der Kühlkörperbaugruppe 1. -
Seite 35: Grafikkarte
Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Grafikkarte Entfernen der Grafikkarte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. -
Seite 36: Systemplatine
Kühlkörper Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 37: Einbauen Der Systemplatine
4. So entfernen Sie die Systemplatine: a) Entfernen Sie die M2,5x5,0-Schrauben, mit denen die Systemplatine befestigt ist [1]. b) Schieben und heben Sie die Systemplatine aus dem Computer [2]. Einbauen der Systemplatine 1. Bringen Sie die Systemplatine in ihre ursprüngliche Position am Computer. 2. -
Seite 38: Led-Platine
Kühlkörper E/A-Platine (rechts) E/A-Platine (links) Handballenstütze Netzanschluss Grafikkarte M.2-SSD-Karte WWAN-Karte WLAN-Karte Primärer Speicher Sekundärer Speicher Festplattenkabel Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung SD-Karte 6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. LED-Platine Entfernen der LED-Platine 1. -
Seite 39: Einbauen Der Led-Platine
Einbauen der LED-Platine 1. Richten Sie die LED-Platine an ihrer ursprünglichen Position am Computer aus. 2. Bringen Sie die M2,0x3,0-Schraube an, um die LED-Platine am Computer zu befestigen. 3. Schließen Sie das Kabel der LED-Platine an die LED-Platine an und befestigen Sie es mithilfe der Kabelführung. 4. -
Seite 40: Einbauen Der Lautsprecher
b) Lösen Sie das Lautsprecherkabel und entfernen Sie es aus den Kabelführungshalterungen. c) Heben Sie die Lautsprecher zusammen mit dem Lautsprecherkabel an und entfernen Sie sie aus dem Computer [2]. Einbauen der Lautsprecher 1. Richten Sie die Lautsprecher an den Steckplätzen am Computer aus. 2. - Seite 41 Handballenstütze 3. So entfernen Sie die Scharnierabdeckung: a) Entfernen Sie die M2,5x4,0-Schrauben, mit denen die Scharnierabdeckungen befestigt sind [1]. b) Entfernen Sie die Scharnierabdeckung vom Computer [2]. 4. So trennen Sie das Antennenkabel: a) Drehen Sie den Computer um und entfernen Sie die M2,0x3,0-Schrauben vom Computer [1]. b) Ziehen Sie die Antennenkabel durch die Öffnung der Kabelführung [2].
-
Seite 42: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe 1. Setzen Sie die Bildschirmbaugruppe in die Steckplätze im Computer ein. 2. Bringen Sie die M2,0x3,0-Schrauben an, um die Bildschirmbaugruppe zu befestigen. 3. Befestigen Sie das Klebeband am Kühlkörper. 4. Verbinden Sie das eDP-Kabel mit den Anschlüssen auf der Systemplatine. 5. -
Seite 43: Einbauen Der Bildschirmblende
Bildschirmbaugruppe 3. So entfernen Sie die Bildschirmblende: a) Hebeln Sie mit einem Kunststoffstift alle Kanten der Bildschirmblende auf [1, 2, 3]. Einbauen der Bildschirmblende 1. Bringen Sie die Blende an der Bildschirmbaugruppe an. 2. Drücken Sie die Kanten der Bildschirmblende, bis diese in die Bildschirmbaugruppe einrastet. 3. - Seite 44 Handballenstütze Bildschirmbaugruppe Bildschirmblende 3. So entfernen Sie die Schrauben vom Bildschirm: a) Entfernen Sie die M2,0x3,0-Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1]. b) Heben und drehen Sie den Bildschirm um, um auf das eDP-Kabel zuzugreifen [2]. 4.
-
Seite 45: Einbauen Des Bildschirms
Einbauen des Bildschirms 1. So bauen Sie den Bildschirm ein: a) Schließen Sie das eDP-Kabel an den Anschluss auf der Rückseite des Bildschirms an und befestigen Sie das Klebeband. b) Richten Sie den Bildschirm an den Halterungen auf der Bildschirmbaugruppe aus. c) Bringen Sie die M2,0x3,0-Schrauben an, um den Bildschirm an der Bildschirmbaugruppe zu befestigen. - Seite 46 Bildschirmblende 3. So bauen Sie den Bildschirm aus: a) Heben Sie mithilfe eines Kunststoffstifts die Kanten des Bildschirms an, um ihn aus der Bildschirmbaugruppe zu lösen. b) Heben und drehen Sie den Bildschirm um, um auf die eDP- und Bildschirmkabel zuzugreifen. c) Lösen Sie das Klebeband ab, um auf das eDP-Kabel zugreifen zu können [1, 5].
-
Seite 47: Einbauen Des Bildschirms
Einbauen des Bildschirms ANMERKUNG: Führen Sie bei Systemen mit Touchscreen die folgenden Schritte durch. 1. So bauen Sie den Bildschirm bei Systemen mit Touch-Funktion ein: a) Legen Sie den Bildschirm auf eine ebene Oberfläche. b) Schließen Sie die eDP- und Bildschirmkabel am Anschluss auf der Rückseite des Bildschirms an und befestigen Sie das Klebeband. c) Drehen Sie die Bildschirmbaugruppe um. -
Seite 48: Entfernen Der Bildschirmhalterung
Entfernen der Bildschirmhalterung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk Tastatur Handballenstütze Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie die Bildschirmhalterung: a) Entfernen Sie die M2,5x4,0-Schrauben, mit denen die Bildschirmabdeckung befestigt ist [1]. b) Entfernen Sie die Bildschirmhalterungen von der Bildschirmabdeckung [2]. -
Seite 49: Bildschirmscharniere
Akkuabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmscharniere Entfernen des Bildschirmscharniers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung... -
Seite 50: Bildschirmabdeckung
Bildschirmbaugruppe Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmabdeckung Austauschen der Bildschirmabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 51: Edp-Kabel
Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. eDP-Kabel Entfernen des eDP-Kabels 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung... -
Seite 52: Kamera
3. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kamera Entfernen der Kamera 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 53: Einbauen Der Kamera
Einbauen der Kamera 1. Platzieren Sie das Kameramodul im entsprechenden Steckplatz auf dem Computer. 2. Schließen Sie das Kamerakabel an. 3. Befestigen Sie das eDP-Kabel. 4. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 54: Technologie Und Komponenten
Wird ein falsches Kabel verwendet oder dieses nicht ordnungsgemäß an die Steckerleiste oder die Steckdose angeschlossen, können ein Brand oder Schäden im System verursacht werden. Prozessoren Das Precision 7720 wird mit einem der folgenden Prozessoren ausgeliefert: Prozessoren der 7. Generation (KabyLake) •... -
Seite 55: Usb-Funktionen
• Intel Quick Sync Video – hervorragende Videokonferenzfunktion, schnelle Videobearbeitung und -erstellung • Intel Clear Video HD – verbesserte visuelle Qualität und Farbtiefe für die HD-Wiedergabe und ansprechendes Websurfen • Integrierter Speicher-Controller • Intel Smart Cache • Optionale Intel vPro-Technologie (i5/i7) mit Active Management Technology Version 11.6 •... -
Seite 56: Kompatibilität
Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0- Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320 Mbit/s (40 MB/s) –... -
Seite 57: Funktionen Von Hdmi
Inhalten. HDMI unterstützt Standard-, Enhanced- oder High-Definition-Video plus mehrkanalfähiges Digital Audio auf einem einzigen Kabel. ANMERKUNG: Die HDMI 1.4 bietet 5.1-Kanal-Audio-Unterstützung. Funktionen von HDMI 1.4 • HDMI-Ethernet-Kanal - Fügt Hochgeschwindigkeits-Netzwerkbetrieb zu einer HDMI-Verbindung hinzu, damit Benutzer ihre IP- fähigen Geräte ohne separates Ethernet-Kabel in vollem Umfang nutzen können •... -
Seite 58: System
System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 59: Speicher
L1-Cache Bis zu 32 KB Cache, je nach Prozessortyp L2-Cache Bis zu 256 KB Cache, je nach Prozessortyp L3-Cache Bis zu 8 MB Cache, je nach Prozessortyp Intel Smart Cache Bis zu 8 MB Cache, je nach Prozessortyp mit Last-Level- Cache Speicher Funktion... -
Seite 60: Kommunikation
WLAN-Optionen: • Intel WiFi Link 8265 2x2 802.11ac+BT 4.2 (vPro) • Intel WiFi Link 8265 2x2 802.11ac NBT (vPro) • Dell DW 1820 2x2 802.11ac+BT 4.2 US Optional mobiles Breitband und GPS • DW5811e (Gobi 4G/LTE - FMC) Erweiterungsbus Funktion... -
Seite 61: Tastatur
• HD+ TN (1600 x 900) Größe 17,3 " Höhe 214,92 mm (8,42 Zoll) Breite 382,08 mm (15,04 Zoll) Diagonale 438,38 mm (17,25 Zoll) Aktiver Bereich • FHD (1920 x 1080) (X/Y) • UHD (3840 x 2160) • HD+ TN (1600 x 900) Maximale •... -
Seite 62: Kamera
Multi-Touch Konfigurierbare einzelner Finger und Multi-Finger-Gesten Kamera Funktionen Technische Daten CMOS-Sensor Standbildauflösun 1280 x 720 Pixel (Maximum) Videoauflösung 1280 x 720 Pixel (Maximum) Diagonale 74 Grad Bei Lagerung Funktionen Technische Daten Lagerung: • 500 GB 2,5 " 7 mm SATA-Festplatte (7200 U/Min) •... -
Seite 63: Netzadapter
Lebensdauer • 300 Entlade-/Ladezyklen • 1000 Entlade-/Ladezyklen (LCL) Betrieb • Laden: 0 °C bis 50 °C (32 °F bis 158 °F) • Entladen: 0 °C bis 70 °C (32 °F bis 122 °F) Nicht in Betrieb -20 °C bis 65 °C (4 °F bis 149 °F) Knopfzellenbatteri 3 V-Lithium-Ionen-Knopfzelle (CR2032) Netzadapter... -
Seite 64: Umgebungsbedingungen
Abmessungen Höhe (mm/Zoll) Vorne (ohne 28,7 mm (1,13 Zoll) Touchscreen) Hinten (ohne 35,3 mm (1,39 Zoll) Touchscreen) Breite (mm/Zoll) 416,7 mm (16,41 Zoll) Tiefe (mm/Zoll) 281,2 mm (11,07 Zoll) Umgebungsbedingungen Funktion Technische Daten Temperaturbereic Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) Bei Lagerung -40 °C bis 65 °C (-40 °F bis 149 °F) Relative... -
Seite 65: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie <F12>, wenn das Dell-Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 66: Optionen Des System-Setup
Tasten Navigation Registerkarte Weiter zum nächsten Fokusbereich. <Esc> Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern. Anschließend wird das System neu gestartet. Optionen des System-Setup ANMERKUNG: Je nach und den installierten Geräten werden manche der in diesem Abschnitt beschriebenen Elemente... -
Seite 67: Beschreibung
Option Beschreibung UEFI boot path • Always, except internal HDD (Immer, außer interne Festplatte) (standardmäßig aktiviert) security • Always (Immer) • Never Open Date/Time Ermöglicht das Ändern von Datum und Uhrzeit. Optionen des Bildschirms „System Configuration“ (Systemkonfiguration) Option Beschreibung Integrated NIC Ermöglicht die Konfiguration des integrierten Netzwerk-Controllers. - Seite 68 • Enable Boot Support (Startunterstützung aktivieren) (standardmäßig aktiviert) • Enable Thunderbolt Ports (Thunderbolt-Anschlüsse aktivieren) (standardmäßig aktiviert) • Always Allow Dell Docks (Dell Docks immer zulassen) • Enable External USB Ports (Externe USB-Anschlüsse aktivieren) Andere: • Enable Thunderbolt Boot Support (Thunderbolt-Start-Unterstützung aktivieren) •...
-
Seite 69: Bildschirm Optionen
Option Beschreibung • 10 sec (10 Sekunden) (Standardeinstellung) • 15 sec (15 Sekunden) • 30 sec (30 Sekunden) • 1 min (1 Minute) • 5 min (5 Minuten) • 15 min (15 Minuten) • Never (Nie) Unobtrusive Mode Wenn diese Option aktiviert ist, werden beim Drücken der Tasten Fn+F7 alle Licht- und Tonausgaben im System ausgeschaltet. - Seite 70 Option Beschreibung Standardeinstellung: Not set (Nicht eingestellt) Strong Password Ermöglicht die Erzwingung der Option, immer sichere Kennwörter festzulegen. Standardeinstellung: Enable Strong Password (Sicheres Kennwort aktivieren) ist nicht ausgewählt. ANMERKUNG: Wenn „Strong Password“ (Sicheres Kennwort) aktiviert ist, müssen Administratorkennwort und Systemkennwort mindestens einen Großbuchstaben und einen Kleinbuchstaben enthalten und eine Mindestlänge von 8 Zeichen aufweisen.
-
Seite 71: Optionen Des Bildschirms „Secure Boot" (Sicherer Start)
Optionen des Bildschirms „Secure Boot“ (Sicherer Start) Option Beschreibung Secure Boot Diese Option aktiviert oder deaktiviert die Funktion Secure Boot (Sicherer Start). Enable • Disabled (Deaktiviert) • Enabled (Aktiviert) Standardeinstellung: Enabled (Aktiviert). Expert Key Die Sicherheitsschlüssel-Datenbanken können nur bearbeitet werden, wenn sich das System im Management benutzerdefinierten Modus befindet. -
Seite 72: Optionen Des Bildschirms „Power Management" (Energieverwaltung)
Wenn der Netzadapter im Standby-Modus entfernt wird, deaktiviert das System-Setup die Energieversorgung aller USB-Anschlüsse, um Energie zu sparen. • Enable USB Wake Support (USB Wake Support aktivieren) • Wake on Dell USB-C Dock (Wake on Dell USB-C Dock) System-Setup... -
Seite 73: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)
• Standard (Standard) – Lädt den Akku mit einer Standardrate vollständig auf. • ExpressCharge (Schnellladevorgang) – Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. Diese Option ist standardmäßig aktiviert. • Primarily AC use (Primäre Wechselstromverwendung). -
Seite 74: Optionen Des Bildschirms „Manageability" (Verwaltung)
Option Beschreibung ANMERKUNG: Wenn das Setup ausgeführt wird, ist diese Option nicht wirksam. Das Setup funktioniert im Modus „Fn Key Only“ (Nur Fn-Taste). Mouse/Touchpad Ermöglicht Ihnen festzulegen, wie ein System Eingaben über Maus und Touchpad verarbeitet. Die Optionen sind: • Serial Mouse (Serielle Maus) •... -
Seite 75: Wireless-Optionen Des Bildschirms
Option Beschreibung Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren) (Standard). VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®-Virtualisierungstechnologie für direkte E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). Enable VT for Direct I/O (VT für direkte E/A aktivieren) – standardmäßig aktiviert. Wireless-Optionen des Bildschirms Option Beschreibung... -
Seite 76: Optionen Im Fenster Des Systemprotokolls
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 77: Zuweisen Eines System-Setup-Kennworts
VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen. ANMERKUNG: System- und Setup-Kennwortfunktionen sind deaktiviert Zuweisen eines System-Setup-Kennworts Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. -
Seite 78: Software
Herunterladen von Windows-Treibern 1. Schalten Sie das Notebook ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Notebooks ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell. -
Seite 79: Herunterladen Des Chipsatz-Treibers
Herunterladen des Chipsatz-Treibers 1. Schalten Sie den Computer ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Cpmputermodell. -
Seite 80: Intel Dynamic Platform And Thermal Framework-Treiber
Tabelle 5. Intel Management Engine Interface (MEI)-Treiber Vor der Installation Nach der Installation Intel Dynamic Platform and Thermal Framework-Treiber Überprüfen Sie, ob die Intel Dynamic Platform and Thermal Framework-Treiber bereits auf dem Notebook installiert sind. Tabelle 6. Intel Dynamic Platform and Thermal Framework-Treiber Vor der Installation Nach der Installation Intel Rapid-Storage-Technik (RST)-Treiber... -
Seite 81: Videotreiber
Nach der Installation ANMERKUNG: Beim Precision 7720 wird basierend auf den technischen Daten des Systems einer der folgenden Grafiktreiber nach der Installation angezeigt: AMD Radeon Pro WX 4130, AMD Radeon Pro WX 7100, NVIDIA Quadro M1200, NVIDIA Quadro P3000, NVIDIA Quadro P4000 oder NVIDIA Quadro P5000. -
Seite 82: Wireless- Und Bluetooth-Treiber
Tabelle 12. Intel Ethernet-Controller-Treiber Vor der Installation Nach der Installation Wireless- und Bluetooth-Treiber Überprüfen Sie, ob die Wireless- und Bluetooth-Treiber bereits auf dem Notebook installiert sind. • Intel Dual Band Wireless-AC 8265 • Qualcomm Dual Band QCA61X4A Tabelle 13. Treiber für Intel Dual Band Wireless-AC 8265-Wireless-Netzwerkadapter Vor der Installation Nach der Installation Tabelle 14. -
Seite 83: Intel Thunderbolt Controller-Treiber
Tabelle 16. Touchpadtreiber Vor der Installation Nach der Installation Intel Thunderbolt Controller-Treiber Überprüfen Sie, ob der Intel Thunderbolt Controller-Treiber bereits auf dem Notebook installiert ist. Tabelle 17. Intel Thunderbolt Controller-Treiber Vor der Installation Nach der Installation k. A. ANMERKUNG: Der Controller wird nur im Geräte-Manager angezeigt, wenn das Gerät mit dem Computer verbunden wird. -
Seite 84: Fehlerbehebung
1. Schalten Sie den Computer an. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste. -
Seite 85: Akkuzustandsanzeige
Anzeigeleuchte an Zurücksetzen der Echtzeituhr Mit der Funktion zum Zurücksetzen der Echtzeituhr (RTC) können Sie Ihr Dell System wiederherstellen, wenn Szenarien wie Kein POST/ Kein Start/Kein Strom auftreten. Stellen Sei beim Einleiten der RTC-Zurücksetzung auf dem System sicher, dass das System ausgeschaltet und an die Stromversorgung angeschlossen ist. -
Seite 86: Testen Des Arbeitsspeicher Über Epsa
Die RTC-Zurücksetzung führt dazu, dass BIOS auf die Standardeinstellungen zurückgesetzt wird, die Bereitstellung von Intel vPro aufgehoben wird sowie Datum und Uhrzeit des Systems zurückgesetzt werden. Die folgenden Elemente sind unabhängig von der RTC- Zurücksetzung: • Service-Tag-Nummer • Systemkennnummer • Besitzkennnummer •... -
Seite 87: Kontaktaufnahme Mit Dell
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
