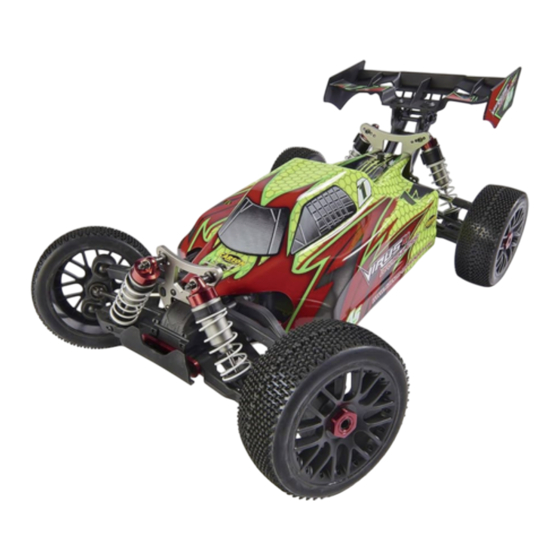

Virus 4.1 4S Brushless
ASSEMBLED READY-TO-RUN MODEL
Achtung - Attention - Attention
Attenzione - Atención - Pas op
DE // Betriebsanleitung
GB // Instruction Manual
FR // Avertissement de sécurité
IT // Avvertenze di sicurezza
ES // Indicaciones de seguridad
NL // Veiligheidsinstructies
Montageanleitung - Instructions
Ersatzteile - Spare Parts
500409060 / 500409061 // Stand: Januar 2018
02
03 - 16
17 - 30
31 - 33
34 - 36
37 - 39
40 - 42
43
60
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Carson Virus 4.1 4S Brushless
Inhaltszusammenfassung für Carson Virus 4.1 4S Brushless
- Seite 1 Virus 4.1 4S Brushless ASSEMBLED READY-TO-RUN MODEL Achtung - Attention - Attention Attenzione - Atención - Pas op DE // Betriebsanleitung 03 - 16 GB // Instruction Manual 17 - 30 FR // Avertissement de sécurité 31 - 33 IT // Avvertenze di sicurezza...
- Seite 2 Handbuch enthält die technischen Anlagen, wichtige Den aktuellsten Stand ihres Handbuches finden sie unter: Anleitungen zur korrekten Inbetriebnahme und Nutzung sowie www.carson-modelsport.com Produktinformation entsprechend dem aktuellen Stand vor der GB // Important information Before using your product for the first time or ordering any spare date before going to press.
-
Seite 3: Garantiebedingungen
Ansprüche abgeleitet werden. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten • Beschädigung oder Ausfall durch Nichtbeachten der Sicher- betreffend Fehler bei der Herstellung in Bezug auf Material und heitsanweisungen oder der Bedienungsanleitung, höhere... -
Seite 4: Inhaltsverzeichnis
INHALT Vorwort ........................3 Fahrregler - Eigenschaften ................11 Lieferumfang Zubehör ..................4 Fahrregler - Anschluss/Verkabelung ............11 Sicherheitsanweisungen .................5 Fahrregler - Grundeinstellungen ..............12 Sicherheitsanweisungen Lithium Akkus ...........6 Erklärung des Gashebelbereichs ..............13 Chassis ........................7 Programmieren des Fahrreglers ..............14 Abnehmen der Karosserie ................7 Programmieren des Fahrreglers mit der SET-Taste ......15 Aufladen des Fahrakkus..................8 Anschluss der Programmierbox .............. -
Seite 5: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN Sicherheitsanweisung und bestimmungsgemäße Verwendung Dieses Produkt ist ausschließlich für Hobbyzwecke ausgelegt und Bitte beachten sie, dass es bei verschiedenen Modellen zu erhöh- darf nur auf dafür vorgesehenen Plätzen benutzt werden. ten Geräuschpegeln kommen kann, daher dürfen diese nicht dauerhaft in ihrer unmittelbarer Umgebung betrieben werden. Mit diesen Modell dürfen keine Personen oder Tiere transportiert werden. -
Seite 6: Sicherheitsanweisungen Lithium Akkus
• Akku während des Ladens und/oder Betriebs niemals Betriebshinweisen, sowie des Ersatzes des Akkus und dessen unbeaufsichtigt lassen. Wartung nicht möglich ist, kann Tamiya/Carson keinerlei Haftung für Verluste, Schäden oder Kosten übernehmen. • Unbedingt empfohlene Lade-/Entladeströme einhalten. Jeglicher Anspruch auf Schadenersatz, der sich durch den Betrieb, •... -
Seite 7: Chassis
CHASSIS Spoiler Fahrregler Hintere Stoßdämpfer Motor Lenkservo Vorderreifen Hinterreifen Schalter EIN / AUS Vorderer Stoßdämpfer Chassis ABNEHMEN DER KAROSSERIE • Ziehen Sie die Karosseriesplinte heraus und • Nehmen Sie die Karosserie ab. 7 // DE... -
Seite 8: Aufladen Des Fahrakkus
AUFLADEN DES FAHRAKKUS ACHTUNG! Verwenden Sie zum Laden des Lithium-Ionen Akkus nur das im Lieferumfang enthaltene Ladegerät. Ladevorgang: 1 Steckerlader mit Steckdose verbinden. (Power LED leuchtet grün) 2 Akku am Ladegerät anschließen. (Status LED leuchtet rot) 3 Akku ist vollständig geladen, wenn die Status LED auf grün wechselt. -
Seite 9: Einschalten Der Rc-Anlage
EINSCHALTEN DER RC-ANLAGE ACHTUNG! Immer zuerst den Sender und anschließend erst das Modell anschalten! 1 Schließen Sie die Fahrakkus an. 2 Schalten Sie den Empfänger ein. 3 Setzen Sie die Karosserie auf und sichern Sie diese mit den Karosseriesplinten. STEUERN DES MODELLS •... -
Seite 10: Fehlersuche
FEHLERSUCHE Problem Ursache Lösung Das Modell fährt nicht Sender oder Empfänger sind nicht einge- Schalten sie den Sender oder Empfänger ein schaltet Polarität der Akkus oder Akkutyp sind falsch Prüfen Sie die Polarität und den Akkutyp Tauschen Sie die Batterien aus bzw. tau- Batterien/Akkus sind schwach oder ganz schen Sie die Akkus oder laden sie die Akkus entleert... -
Seite 11: Fahrregler - Eigenschaften
FAHRREGLER - EIGENSCHAFTEN Dieser Fahrregler kann leicht für einen einfachen Betrieb einge- • Proportionale Bremsfunktion mit 4 Stufen maximaler Bremskraf- stellt werden. Beim Einschalten sucht er automatisch den Neutral- teinstellung, 8 Stufen für Drag-Bremskrafteinstellung. punkt. Nach Beendigung des automatischen Setups gibt der Motor •... -
Seite 12: Fahrregler - Grundeinstellungen
FAHRREGLER - GRUNDEINSTELLUNGEN Einstellen des Gashebelbereichs (Kalibrie- 1) Verwenden Sie einen neuen Fahrregler rung) 2) Verwenden Sie einen neuen Sender 3) Ändern Sie die Einstellungen der Neutralposition des Hebels, Damit der Steuerbereich Ihres Fahrreglers dem Ihres Senders ent- die ATV- oder EPA-Parameter usw. spricht, müssen Sie ihn für die folgenden Fälle kalibrieren, da der Fahrregler anderenfalls nicht richtig funktionieren kann. -
Seite 13: Erklärung Des Gashebelbereichs
Erster Klick Zweiter Klick Dritter Klick LED blinkt 1 Mal LED blinkt 2 Mal LED blinkt 3 Mal ERKLÄRUNG DES GASHEBELBEREICHS LED-Anzeige im normalen Betrieb • Im normalem Betrieb leuchtet weder die rote noch die grüne LED-Anzeige, wenn sich der Gashebel im neutralen Bereich befin- det. -
Seite 14: Programmieren Des Fahrreglers
PROGRAMMIEREN DES FAHRREGLERS 1. Programmierbare Einstellungen (die kursiven Texte sind die Standardeinstellungen) Einstellungen für Dragster S4 Fahrregler Programmierbare Programmierbarer Wert Einstellung 1. Fahrmodus Vorwärts Vorwärts Vorwärts / Rück- / Rück- Bremse wärts mit wärts Bremse 2. Bremskraft bei Neutralstellung 10 % 20 % 40 % 60 %... -
Seite 15: Programmieren Des Fahrreglers Mit Der Set-Taste
PROGRAMMIEREN DES FAHRREGLERS MIT DER SET-TASTE Dieses Flowchart zeigt, wie man den Dragster Hinweis: 4S Fahrregler programmiert. Während des Programmiervorgangs gibt der Motor neben der blinkenden LED auch gleichzeitig einen „Piep“-Ton aus. 15 // DE... -
Seite 16: Anschluss Der Programmierbox
ANSCHLUSS DER PROGRAMMIERBOX • Lüfterkabel entfernen • Nach Abschluss der Programmierung Lüfter wieder anschließen!!! • Programmierbox mit Anschluss verbinden Externe Programmierung: Anschluss zur Verbindung einer Programmierbox (Art.-Nr. 500906143) FAHRREGLER - FEHLERSUCHE Fehler Mögliche Ursache Lösung Nach dem Einschalten funktioniert der Die Anschlüsse zwischen Akku und Fahrreg- Überprüfen Sie die Stecker. - Seite 17 Modellbau GmbH & Co. KG Werkstraße 1 // D-90765 Fürth // www.carson-modelsport.de +49 3675 7333 343 Service-Hotline for Germany: Mo - Do 8.00 - 17.00 Uhr // Fr 8.00 - 14.30 Uhr CARSON-Model Sport // Abt. Service // Mittlere Motsch 9 // 96515 Sonneberg...
