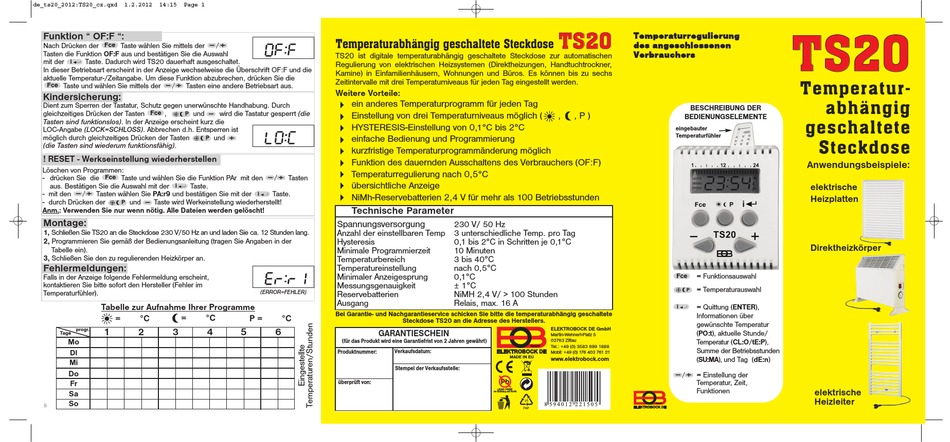

Elektrobock TS20 Bedienungsanleitung

de_ts20_2012:TS20_cz.qxd 1.2.2012 14:15 Page 1
Funktion " OF:F ":
Fce
Nach Drücken der Taste wählen Sie mittels der
Tasten die Funktion OF:F aus und bestätigen Sie die Auswahl
mit der i Taste. Dadurch wird TS20 dauerhaft ausgeschaltet.
In dieser Betriebsart erscheint in der Anzeige wechselweise die Überschrift OF:F und die
aktuelle Temperatur-/Zeitangabe. Um diese Funktion abzubrechen, drücken Sie die
Fce
Taste und wählen Sie mittels der Tasten eine andere Betriebsart aus.
Kindersicherung:
Dient zum Sperren der Tastatur, Schutz gegen unerwünschte Handhabung. Durch
gleichzeitiges Drücken der Tasten Fce , und
P
Tasten sind funktionslos). In der Anzeige erscheint kurz die
LOC-Angabe (LOCK=SCHLOSS). Abbrechen d.h. Entsperren ist
möglich durch gleichzeitiges Drücken der Tasten
P
(die Tasten sind wiederum funktionsfähig).
! RESET - Werkseinstellung wiederherstellen
Löschen von Programmen:
Fce
- drücken Sie die Taste und wählen Sie die Funktion PAr mit den
aus. Bestätigen Sie die Auswahl mit der i Taste.
- mit den Tasten wählen Sie PA:r9 und bestätigen Sie mit der
- durch Drücken der P und Taste wird Werkeinstellung wiederherstellt!
Anm.: Verwenden Sie nur wenn nötig. Alle Dateien werden gelöscht!
Montage:
1, Schließen Sie TS20 an die Steckdose 230 V/50 Hz an und laden Sie ca. 12 Stunden lang.
2, Programmieren Sie gemäß der Bedienungsanleitung (tragen Sie Angaben in der
Tabelle ein).
3, Schließen Sie den zu regulierenden Heizkörper an.
Fehlermeldungen:
Falls in der Anzeige folgende Fehlermeldung erscheint,
kontaktieren Sie bitte sofort den Hersteller (Fehler im
Temperaturfühler).
Tabelle zur Aufnahme Ihrer Programme
= °C = °C
progr.
1 2 3 4
Tage
Mo
Di
Mi
Do
Fr
Sa
So
Temperaturabhängig geschaltete Steckdose
TS20 ist digitale temperaturabhängig geschaltete Steckdose zur automatischen
Regulierung von elektrischen Heizsystemen (Direktheizungen, Handtuchtrockner,
Kamine) in Einfamilienhäusern, Wohnungen und Büros. Es können bis zu sechs
Zeitintervalle mit drei Temperaturniveaus für jeden Tag eingestellt werden.
Weitere Vorteile:
8
ein anderes Temperaturprogramm für jeden Tag
wird die Tastatur gesperrt (die 8
Einstellung von drei Temperaturniveaus möglich (
8
HYSTERESIS-Einstellung von 0,1°C bis 2°C
8
und
einfache Bedienung und Programmierung
8
kurzfristige Temperaturprogrammänderung möglich
8
Funktion des dauernden Ausschaltens des Verbrauchers (OF:F)
8
Temperaturregulierung nach 0,5°C
Tasten
8
übersichtliche Anzeige
i Taste. 8
NiMh-Reservebatterien 2,4 V für mehr als 100 Betriebsstunden
Technische Parameter
Spannungsversorgung
Anzahl der einstellbaren Temp 3 unterschiedliche Temp. pro Tag
Hysteresis
Minimale Programmierzeit
Temperaturbereich
Temperatureinstellung
Minimaler Anzeigesprung
Messungsgenauigkeit
(ERROR=FEHLER)
Reservebatterien
Ausgang
Bei Garantie- und Nachgarantieservice schicken Sie bitte die temperaturabhängig geschaltete
P = °C
5 6
GARANTIESCHEIN
(für das Produkt wird eine Garantiefrist von 2 Jahren gewährt)
Produktnummer:
überprüft von:
TS20 TS20
, , P )
230 V/ 50 Hz
0,1 bis 2°C in Schritten je 0,1°C
10 Minuten
3 bis 40°C
nach 0,5°C
0,1°C
± 1°C
NiMH 2,4 V/ > 100 Stunden
Relais, max. 16 A
Steckdose TS20 an die Adresse des Herstellers.
ELEKTROBOCK DE GmbH
Martin-Wehnert-Platz 5
02763 Zittau
GmbH Tel.: +49 (0) 3583 699 1888
ELEKTROBOCK DE
Verkaufsdatum:
Mobil: +49 (0) 176 403 761 21
MADE IN EU
www.elektrobock.com
Stempel der Verkaufsstelle:
Pb
LEAD FREE
Im Einklang mit RoHS
TS20 TS20
Temperaturregulierung
des angeschlossenen
Verbrauchers
Temperatur-

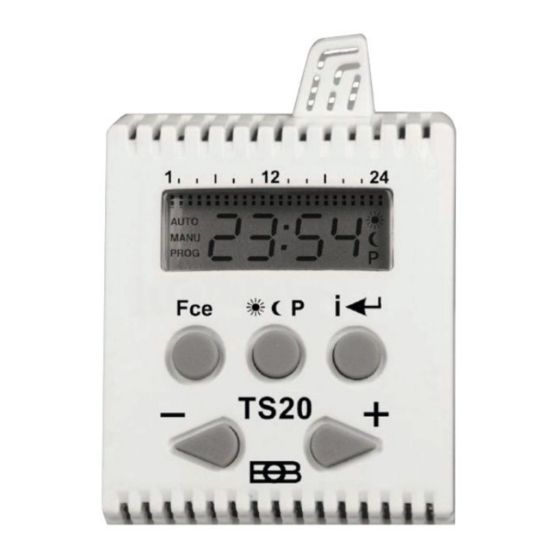

BESCHREIBUNG DER
BEDIENUNGSELEMENTE
geschaltete
eingebauter
Temperaturfühler
Anwendungsbeispiele:
elektrische
Heizplatten
Direktheizkörper
Fce = Funktionsauswahl
= Temperaturauswahl
P
i = Quittung (ENTER),
Informationen über
gewünschte Temperatur
(PO:t), aktuelle Stunde/
Temperatur (CL:O/tE:P),
Summe der Betriebsstunden
(SU:MA), und Tag (dE:n)
= Einstellung der
Temperatur, Zeit,
Funktionen
GmbH
ELEKTROBOCK DE
abhängig
Steckdose
elektrische
Heizleiter
