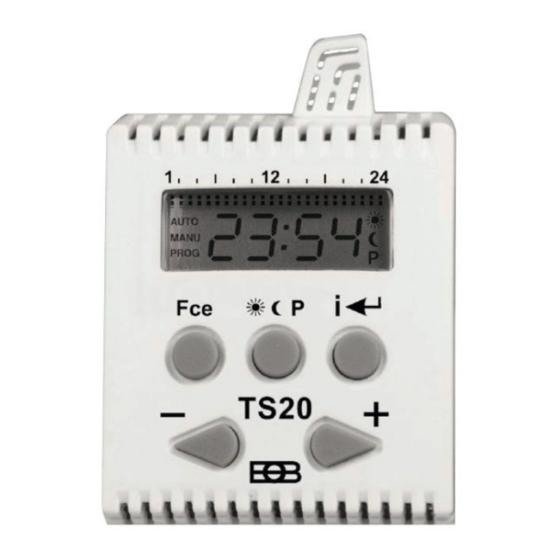

TS20
Temperaturabhängig
geschaltete Steckdose
BESCHREIBUNG DER
BEDIENUNGSELEMENTE
= Funktionsauswahl
Fce
= Temperaturauswahl
P
= Bestätigung (ENTER),
Informationen über
gewünschte Temperatur
(PO:t), aktuelle Stunde/
Temperatur (CL:O/tE:P),
Summe der Betriebsstunden
(SU:MA), und Tag (dE:n)
/ +
= Einstellung der
Temperatur, Zeit,
Funktionen
Bedienungsanleitung
Elektroflachheizung Schnatterer
Josef-Sammer-Str. 19
82031 München-Grünwald
Tel: 089 - 64 260 404
Handy: 0171- 46 48 250
Fax: 089 - 35 855 748
info@elektroflachheizung.de
Thermostat Hotline 089 - 21 55 26 44

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elektrobock TS20

Inhaltszusammenfassung für Elektrobock TS20

  • Seite 1 TS20 Temperaturabhängig Bedienungsanleitung geschaltete Steckdose BESCHREIBUNG DER BEDIENUNGSELEMENTE = Funktionsauswahl = Temperaturauswahl = Bestätigung (ENTER), Informationen über gewünschte Temperatur Elektroflachheizung Schnatterer (PO:t), aktuelle Stunde/ Josef-Sammer-Str. 19 Temperatur (CL:O/tE:P), 82031 München-Grünwald Summe der Betriebsstunden Tel: 089 - 64 260 404 (SU:MA), und Tag (dE:n)

  • Seite 2: Beschreibung Des Displays

    : TS20 ist in dieser Betriebsart dauernd ausgeschaltet. 6. OFF (AUS) Anm.: Soweit innerhalb von 2 Minuten keine Taste gedrückt wird, springt TS20 in die eingestellte Betriebsart zurückt. Die Funktion der Tasten wird nach längerem Drücken beschleunigt. Vorgehensweise bei Programmierung...
  • Seite 3 Einstellung der Parameter (Festwerte) – Funktion “ PAr “ PA:r1 Anzeigemöglichkeiten Taste und wählen Sie die Funktion PA:r - drücken Sie die (PARAMETER) mit den Tasten aus. Bestätigen Sie die Auswahl mit der Taste. PA:r1. - in der Anzeige erscheint Dieses bestätigen Sie mit der Taste und mit den Tasten wählen Sie die Möglichkeiten für die...
  • Seite 4 Klimaanlage bei der geforderten Temperatur eingeschaltet. Hysterese wird bei diesem Modus umgekehrt arbeiten Heizung - Modus (z. B.: PA:r5=0.5 und Soll-Temperatur = 23 °C, Steckdose TS20 wird bei 23,5 °C eingeschaltet). - mit den Tasten wählen Sie der Modus aus, und bestätigen Sie mit der Taste.
  • Seite 5 Es können höchstens 6 Zeitintervalle pro Tag eingestellt werden. Um den Programmierungsbetrieb zu verlassen, drücken Sie die -Taste. - nach Auswahl der AUTO-Modus beginnt TS20 gemäß dem voreingestellten Programm zu arbeiten. Statusanzeige der Steckdose: AUTO (oder MANU) leuchtet dauernd = angeschlossenes Gerät ist eingeschaltet...
  • Seite 6 Programmierungsbetrieb. Wählen Sie AUTO Modus aus. Anzeige des Programmverlaufs auf LCD Kurzfristige Temperaturänderung im AUTO-Betrieb: Durch einfaches Drücken der Tasten im AUTO-Betrieb kann die gewünschte Temperatur kurzfristig geändert werden. Diese Temperatur wird vom TS20 bis zur nächsten im Programm vorgegebenen Temperaturänderung gehalten.

  • Seite 7: Montage

    Drücken der Tasten ( die Tasten sind wiederum funktionsfähig). Montage: 1. Schließen Sie TS20 an die Steckdose 230 V/50 Hz an und laden Sie ca. 12 Stunden lang. 2. Programmieren Sie gemäß der Bedienungsanleitung 3. Schließen Sie den zu regulierenden Heizkörper an.

  • Seite 8: Temperaturabhängig Geschaltete Steckdose

    TS20 Temperaturabhängig geschaltete Steckdose TS20 ist digitale temperaturabhängig geschaltete Steckdose zur automatischen Regulierung von elektrischen Heizsystemen (Direktheizungen, Handtuchtrockner) in Einfamilienhäusern, Wohnungen und Büros. Es können bis zu sechs Zeitintervalle mit drei Temperaturniveaus für jeden Tag eingestellt werden. Weitere Vorteile: • ein anderes Temperaturprogramm für jeden Tag • Einstellung von drei Temperaturniveaus möglich (...
