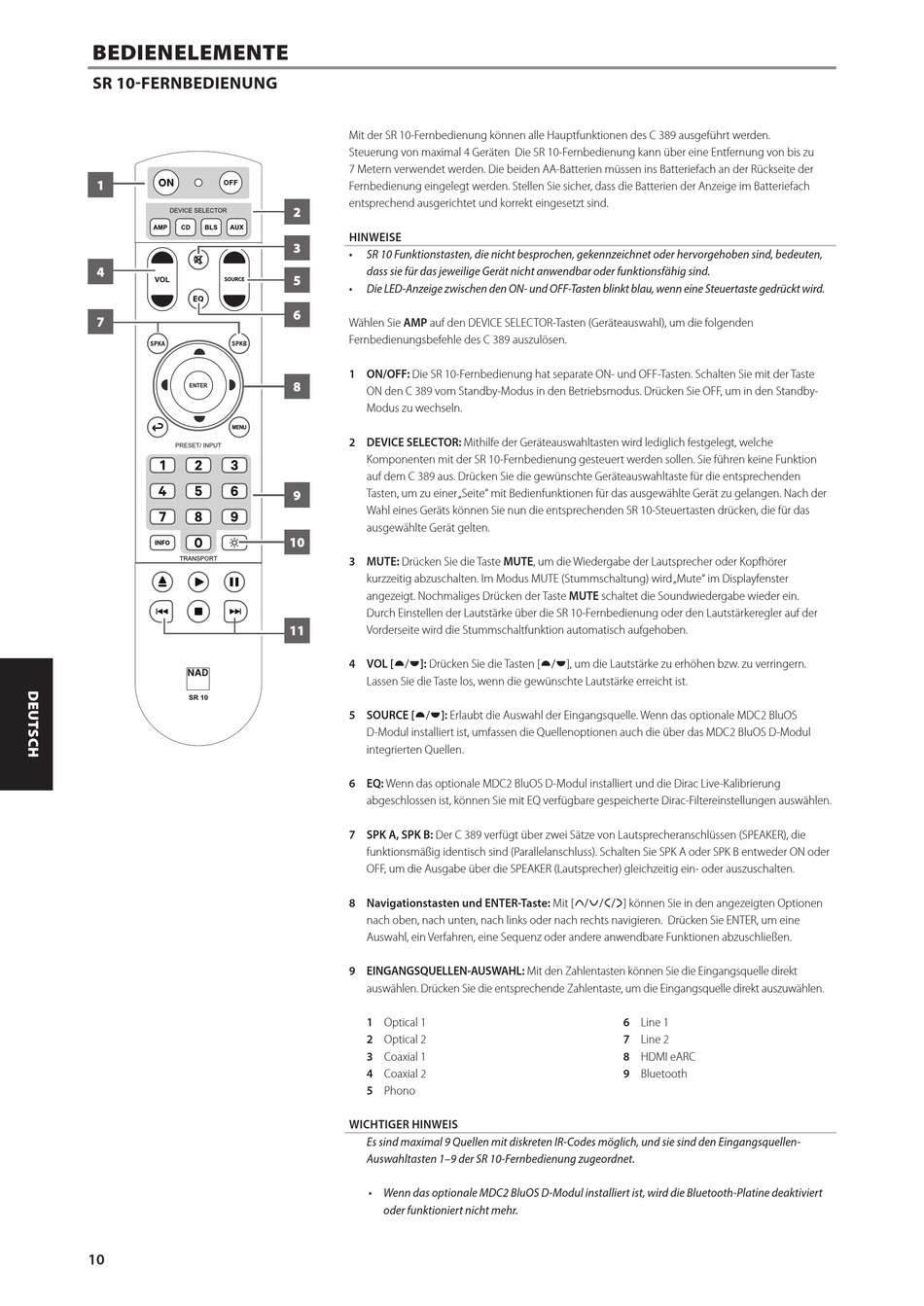

BEDIENELEMENTE
SR 10-FERNBEDIENUNG
1
4
7
10
Mit der SR 10-Fernbedienung können alle Hauptfunktionen des C 389 ausgeführt werden.
Steuerung von maximal 4 Geräten Die SR 10-Fernbedienung kann über eine Entfernung von bis zu
7 Metern verwendet werden. Die beiden AA-Batterien müssen ins Batteriefach an der Rückseite der
Fernbedienung eingelegt werden. Stellen Sie sicher, dass die Batterien der Anzeige im Batteriefach
entsprechend ausgerichtet und korrekt eingesetzt sind.
2
HINWEISE
3
•
SR 10 Funktionstasten, die nicht besprochen, gekennzeichnet oder hervorgehoben sind, bedeuten,
dass sie für das jeweilige Gerät nicht anwendbar oder funktionsfähig sind.
5
•
Die LED-Anzeige zwischen den ON- und OFF-Tasten blinkt blau, wenn eine Steuertaste gedrückt wird.
6
Wählen Sie AMP auf den DEVICE SELECTOR-Tasten (Geräteauswahl), um die folgenden
Fernbedienungsbefehle des C 389 auszulösen.
1 ON/OFF: Die SR 10-Fernbedienung hat separate ON- und OFF-Tasten. Schalten Sie mit der Taste
8
ON den C 389 vom Standby-Modus in den Betriebsmodus. Drücken Sie OFF, um in den Standby-
Modus zu wechseln.
2 DEVICE SELECTOR: Mithilfe der Geräteauswahltasten wird lediglich festgelegt, welche
Komponenten mit der SR 10-Fernbedienung gesteuert werden sollen. Sie führen keine Funktion
auf dem C 389 aus. Drücken Sie die gewünschte Geräteauswahltaste für die entsprechenden
Tasten, um zu einer „Seite" mit Bedienfunktionen für das ausgewählte Gerät zu gelangen. Nach der
9
Wahl eines Geräts können Sie nun die entsprechenden SR 10-Steuertasten drücken, die für das
ausgewählte Gerät gelten.
10
3 MUTE: Drücken Sie die Taste MUTE, um die Wiedergabe der Lautsprecher oder Kopfhörer
kurzzeitig abzuschalten. Im Modus MUTE (Stummschaltung) wird „Mute" im Displayfenster
angezeigt. Nochmaliges Drücken der Taste MUTE schaltet die Soundwiedergabe wieder ein.
Durch Einstellen der Lautstärke über die SR 10-Fernbedienung oder den Lautstärkeregler auf der
11
Vorderseite wird die Stummschaltfunktion automatisch aufgehoben.
4 VOL [D/F]: Drücken Sie die Tasten [D/F], um die Lautstärke zu erhöhen bzw. zu verringern.
Lassen Sie die Taste los, wenn die gewünschte Lautstärke erreicht ist.
5 SOURCE [D/F]: Erlaubt die Auswahl der Eingangsquelle. Wenn das optionale MDC2 BluOS
D-Modul installiert ist, umfassen die Quellenoptionen auch die über das MDC2 BluOS D-Modul
integrierten Quellen.
6 EQ: Wenn das optionale MDC2 BluOS D-Modul installiert und die Dirac Live-Kalibrierung
abgeschlossen ist, können Sie mit EQ verfügbare gespeicherte Dirac-Filtereinstellungen auswählen.
7 SPK A, SPK B: Der C 389 verfügt über zwei Sätze von Lautsprecheranschlüssen (SPEAKER), die
funktionsmäßig identisch sind (Parallelanschluss). Schalten Sie SPK A oder SPK B entweder ON oder
OFF, um die Ausgabe über die SPEAKER (Lautsprecher) gleichzeitig ein- oder auszuschalten.
8 Navigationstasten und ENTER-Taste: Mit [d/f/a/s] können Sie in den angezeigten Optionen
nach oben, nach unten, nach links oder nach rechts navigieren. Drücken Sie ENTER, um eine
Auswahl, ein Verfahren, eine Sequenz oder andere anwendbare Funktionen abzuschließen.
9 EINGANGSQUELLEN-AUSWAHL: Mit den Zahlentasten können Sie die Eingangsquelle direkt
auswählen. Drücken Sie die entsprechende Zahlentaste, um die Eingangsquelle direkt auszuwählen.
1 Optical 1
2 Optical 2
3 Coaxial 1
4 Coaxial 2
5 Phono
WICHTIGER HINWEIS
Es sind maximal 9 Quellen mit diskreten IR-Codes möglich, und sie sind den Eingangsquellen-
Auswahltasten 1–9 der SR 10-Fernbedienung zugeordnet.
• Wenn das optionale MDC2 BluOS D-Modul installiert ist, wird die Bluetooth-Platine deaktiviert
oder funktioniert nicht mehr.
6 Line 1
7 Line 2
8 HDMI eARC
9 Bluetooth
