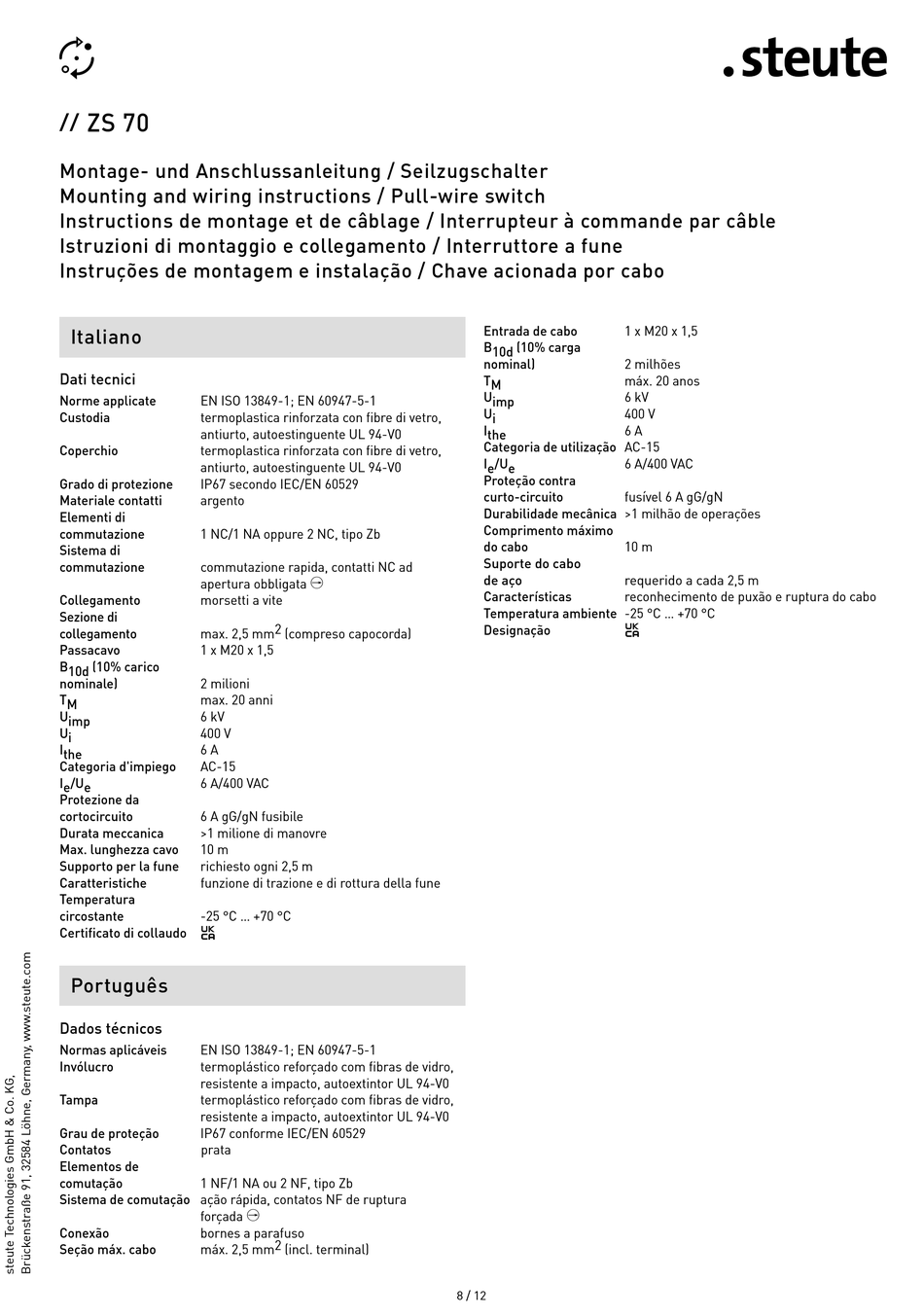

ZS 70
//
Montage- und Anschlussanleitung / Seilzugschalter
Mounting and wiring instructions / Pull-wire switch
Instructions de montage et de câblage / Interrupteur à commande par câble
Istruzioni di montaggio e collegamento / Interruttore a fune
Instruções de montagem e instalação / Chave acionada por cabo
Italiano

Dati tecnici

Norme applicate EN ISO 13849-1; EN 60947-5-1
Custodia termoplastica rinforzata con fibre di vetro,
antiurto, autoestinguente UL 94-V0
Coperchio termoplastica rinforzata con fibre di vetro,
antiurto, autoestinguente UL 94-V0
Grado di protezione IP67 secondo IEC/EN 60529
Materiale contatti argento
Elementi di
commutazione 1 NC/1 NA oppure 2 NC, tipo Zb
Sistema di
commutazione commutazione rapida, contatti NC ad
apertura obbligata
Collegamento morsetti a vite
Sezione di
max. 2,5 mm 2 (compreso capocorda)
collegamento
Passacavo 1 x M20 x 1,5
B 10d (10% carico
nominale) 2 milioni
T M max. 20 anni
U imp 6 kV
U i 400 V
I the 6 A
Categoria d'impiego AC-15
I e /U e 6 A/400 VAC
Protezione da
cortocircuito 6 A gG/gN fusibile
Durata meccanica >1 milione di manovre
Max. lunghezza cavo 10 m
Supporto per la fune richiesto ogni 2,5 m
Caratteristiche funzione di trazione e di rottura della fune
Temperatura
circostante -25 °C ... +70 °C
Certificato di collaudo
Ô
Português
Dados técnicos
Normas aplicáveis EN ISO 13849-1; EN 60947-5-1
Invólucro termoplástico reforçado com fibras de vidro,
resistente a impacto, autoextintor UL 94-V0
Tampa termoplástico reforçado com fibras de vidro,
resistente a impacto, autoextintor UL 94-V0
Grau de proteção IP67 conforme IEC/EN 60529
Contatos prata
Elementos de
comutação 1 NF/1 NA ou 2 NF, tipo Zb
Sistema de comutação ação rápida, contatos NF de ruptura
forçada
Conexão bornes a parafuso
máx. 2,5 mm 2 (incl. terminal)
Seção máx. cabo
A
A
Entrada de cabo 1 x M20 x 1,5
B 10d (10% carga
nominal) 2 milhões
T M máx. 20 anos
U imp 6 kV
U i 400 V
I the 6 A
Categoria de utilização AC-15
I e /U e 6 A/400 VAC
Proteção contra
curto-circuito fusível 6 A gG/gN
Durabilidade mecânica >1 milhão de operações
Comprimento máximo
do cabo 10 m
Suporte do cabo
de aço requerido a cada 2,5 m
Características reconhecimento de puxão e ruptura do cabo
Temperatura ambiente -25 °C ... +70 °C
Designação
Ô
8 / 12
