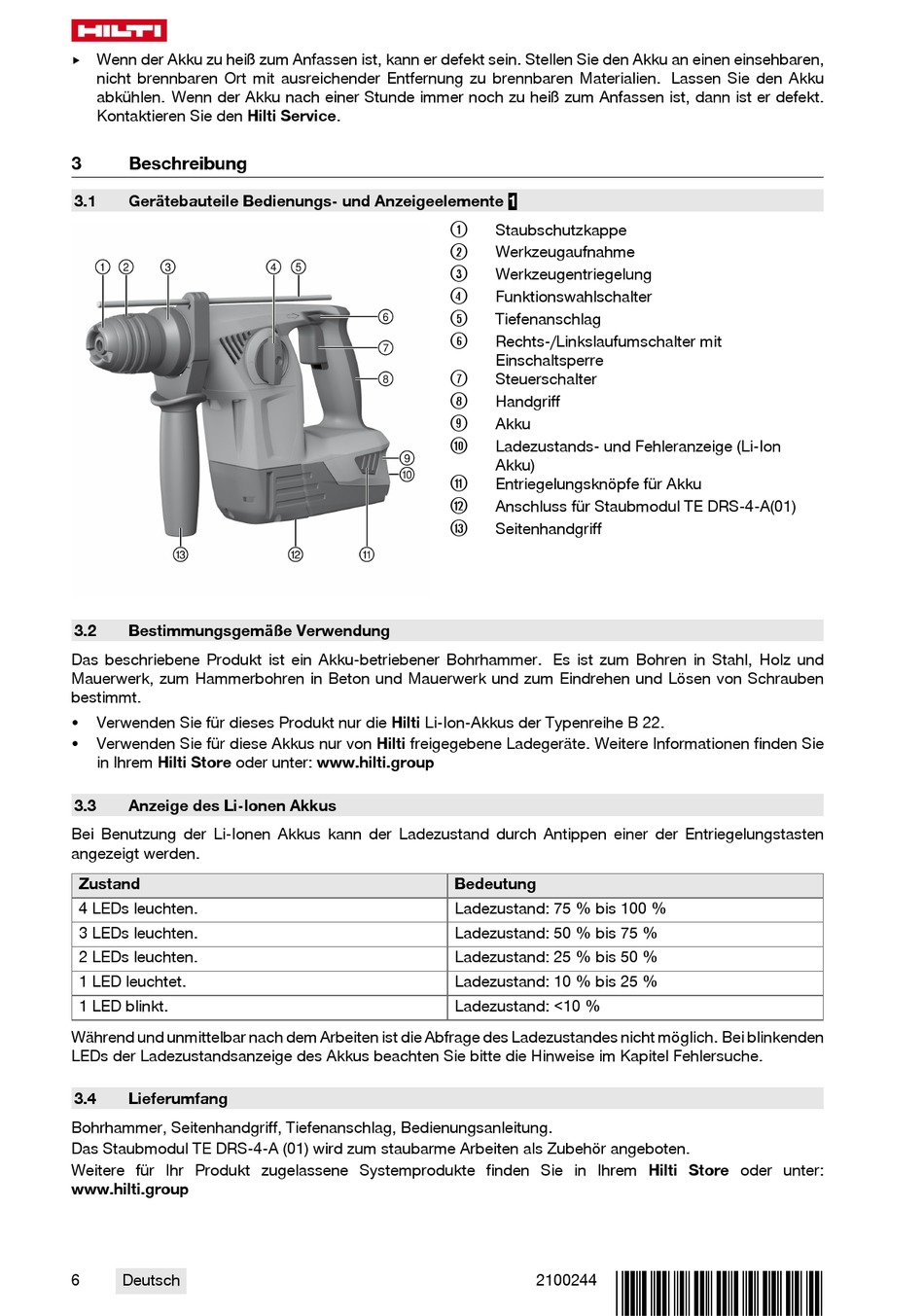

Beschreibung; Gerätebauteile Bedienungs- Und Anzeigeelemente; Anzeige Des Li-Ionen Akkus - Hilti TE 4-A22 Original Bedienungsanleitung

▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie den Akku an einen einsehbaren,
nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien. Lassen Sie den Akku
abkühlen. Wenn der Akku nach einer Stunde immer noch zu heiß zum Anfassen ist, dann ist er defekt.
Kontaktieren Sie den Hilti Service.
3

Beschreibung

3.1 Gerätebauteile Bedienungs- und Anzeigeelemente
3.2 Bestimmungsgemäße Verwendung
Das beschriebene Produkt ist ein Akku-betriebener Bohrhammer. Es ist zum Bohren in Stahl, Holz und
Mauerwerk, zum Hammerbohren in Beton und Mauerwerk und zum Eindrehen und Lösen von Schrauben
bestimmt.
• Verwenden Sie für dieses Produkt nur die Hilti Li­Ion-Akkus der Typenreihe B 22.
• Verwenden Sie für diese Akkus nur von Hilti freigegebene Ladegeräte. Weitere Informationen finden Sie
in Ihrem Hilti Store oder unter: www.hilti.group
3.3

Anzeige des Li-Ionen Akkus

Bei Benutzung der Li-Ionen Akkus kann der Ladezustand durch Antippen einer der Entriegelungstasten
angezeigt werden.
Zustand
4 LEDs leuchten.
3 LEDs leuchten.
2 LEDs leuchten.
1 LED leuchtet.
1 LED blinkt.
Während und unmittelbar nach dem Arbeiten ist die Abfrage des Ladezustandes nicht möglich. Bei blinkenden
LEDs der Ladezustandsanzeige des Akkus beachten Sie bitte die Hinweise im Kapitel Fehlersuche.
3.4 Lieferumfang
Bohrhammer, Seitenhandgriff, Tiefenanschlag, Bedienungsanleitung.
Das Staubmodul TE DRS-4-A (01) wird zum staubarme Arbeiten als Zubehör angeboten.
Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter:
www.hilti.group
6 Deutsch
1
Staubschutzkappe
@
Werkzeugaufnahme
;
Werkzeugentriegelung
=
Funktionswahlschalter
%
Tiefenanschlag
&
Rechts-/Linkslaufumschalter mit
(
Einschaltsperre
Steuerschalter
)
Handgriff
+
Akku
§
Ladezustands- und Fehleranzeige (Li-Ion
/
Akku)
Entriegelungsknöpfe für Akku
:
Anschluss für Staubmodul TE DRS-4-A(01)
∙
Seitenhandgriff
$
Bedeutung
Ladezustand: 75 % bis 100 %
Ladezustand: 50 % bis 75 %
Ladezustand: 25 % bis 50 %
Ladezustand: 10 % bis 25 %
Ladezustand: <10 %
