INSTALLATION UND ARBEITSWEISE
Werden Pumpen oder Ventile vor der Messblende installiert, ist eine Beruhigungsstrecke
von min. 10 x D (gemessen von der Pumpe / Ventil) und eine Auslaufstrecke von min.
2 x D notwendig (Abb. 3).
»
Eine Einlaufstrecke von min. 10 x D ist bei der Verwendung von Pumpen, Ventilen oder
T-Stücken einzuhalten, wobei min. 5 x D als gerade Einlaufstrecke direkt vor der Mess-
blende vorhanden sein muss (Abb. 3).

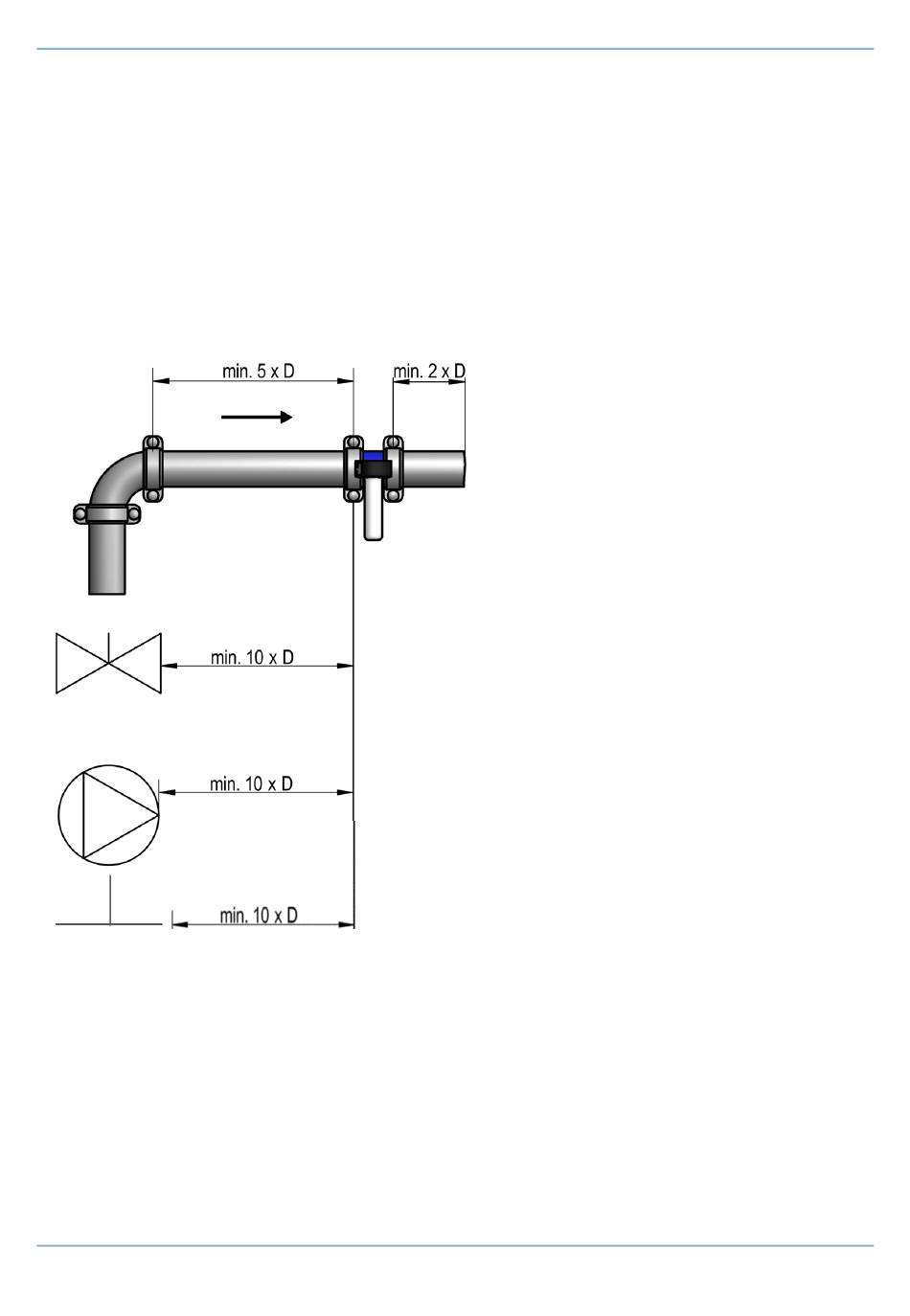

Abb. 3 Ein- und Auslaufstrecke
Die technischen Daten des jeweiligen Messgerätes können dem aktuellen technischen
Datenblatt oder Typenschild entnommen werden.
Der Einbau kann in jeder beliebigen Leitungsführung - horizontal bis vertikal - erfolgen
(Abb. 4). Es ist jedoch darauf zu achten, dass die Durchflussrichtung der auf dem Gerät
markierten Pfeilrichtung entspricht und das Wirkdruckentnahmerohr in vertikaler Lage ist.
