- Seite 1 FVA Trogflux Kurzbauform Schwebekörper Durchflussmessgerät Bedienungsanleitung © MECON GmbH 02/2013 BA_FVA_Trogflux_KBF...
- Seite 2 Impressum Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die MECON Flow Control Systems GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2013 by MECON Flow Control Systems GmbH - Röntgenstraße 105 - 50169 Kerpen Seite 2 / 20 www.mecon.de...
-
Seite 3: Inhaltsverzeichnis
7 Messbereiche Flüssigkeit ___________________________________________________ 13 8 Messbereiche Luft ________________________________________________________ 14 9 Technische Daten _________________________________________________________ 15 9.1 Druck- und Temperaturgrenzen .................. 15 9.2 Abmessungen ......................16 10 Kontakte _______________________________________________________________ 17 Bedienungsanleitung FVA Trogflux Kurzbauform www.mecon.de Seite 3 / 20 02/2013 BA_FVA_Trogflux_KBF... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise 1 Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung Die Schwebekörper-Durchflussmessgeräte der Serie FVA Trogflux Kurzbauform mit einer Standard- Einbaulänge von 171 mm eignen sich aufgrund ihres Kunststoffmesskonus zur Messung von durchsichtigen Flüssigkeits- und Gasströmen in geschlossenen Rohrleitungen. Optional können die Geräte auch zur Durchflussüberwachung eingesetzt werden, wenn sie mit einem bzw. -
Seite 5: Zertifizierungen
Produkthaftung und Garantie Die Verantwortung, ob die Messgeräte für den jeweiligen Verwendungszweck geeignet sind, liegt ausschließlich beim Betreiber. Die Mecon GmbH übernimmt keine Haftung für Folgen von Fehlgebrauch, Modifikationen oder Reparaturen, die durch den Kunden ohne vorherige Rücksprache durchgeführt wurden. -
Seite 6: Inbetriebnahme
Um Fehlmessungen zu vermeiden, ist die Anordnung so zu wählen, dass der Betriebsdruck im Messgerät dem Referenzdruck der Kalibrierung entspricht. ● Bei Messung der von Gasen muss der Betriebsdruck langsam erhöht werden, um Druckstöße zu verhindern. Seite 6 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux Kurzbauform 02/2013 BA_FVA_Trogflux_KBF... -
Seite 7: Installation Und Arbeitsweise
Bezugspunkt des Druckes (Überdruck oder Absolutdruck) zusätzlich erforderlich. Ein nachträglicher Anbau von Kontaktschaltern ist nur möglich, wenn die Schwebekörper mit eingesetzten Magneten verwendet werden. Bei der Erstinbetriebnahme ist der Schwebekörper ganz am Kontakt zur Polarisierung vorbeizuführen. Bedienungsanleitung FVA Trogflux Kurzbauform www.mecon.de Seite 7 / 20 02/2013 BA_FVA_Trogflux_KBF... -
Seite 8: Service
Aufgrund sorgfältiger Herstellungsverfahren und Endkontrollen des Gerätes, ist bei Installation und Betrieb entsprechend dieser Anleitung ein störungsfreier Einsatz des FVA Trogflux Kurzbauform zu erwarten. Sollte es dennoch notwendig werden, das Gerät an die Mecon GmbH zurückzusenden, so ist folgendes zu beachten: Vorsicht! Aus Gründen der gesetzlichen Vorschriften zum Umwelt- und Arbeitsschutz und der... -
Seite 9: Gerätebeschreibung

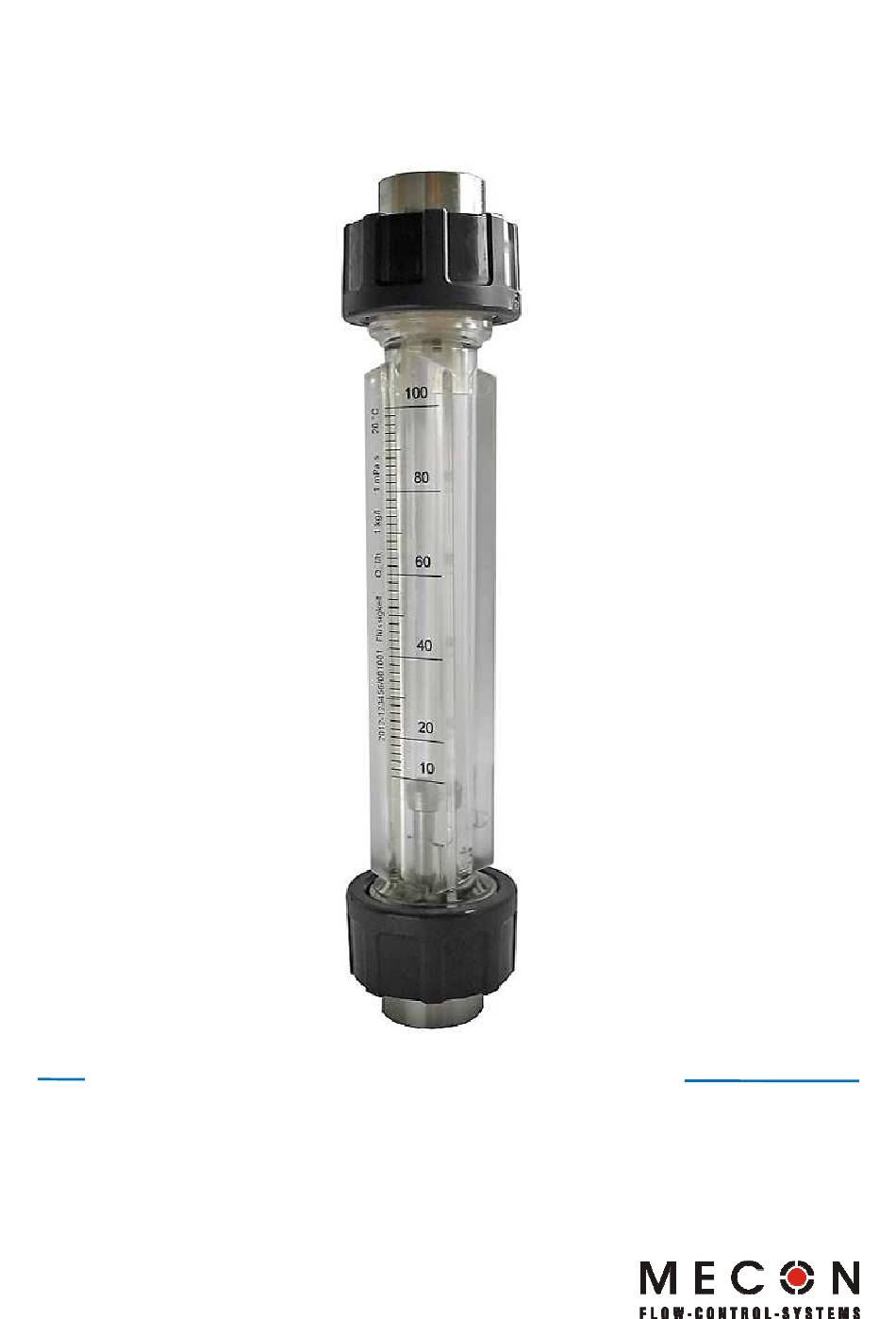

Abb. 2 Standardgerät Die Durchflussmessgeräte FVA Trogflux Kurzbauform bestehen in ihren Hauptbestandteilen aus dem Kunststoff-Messkonus mit Schwebekörper und den Anschlussteilen. Die Anzeige erfolgt direkt auf der am Messkonus befindlichen Skala (z.B. in l/h). Die Ablesekante ist an der Stelle des größten Durchmessers des Schwebekörpers. -
Seite 10: Typenschild
Wichtig! Bitte überprüfen Sie anhand des Typenschilds, ob das gelieferte Gerät Ihrer Bestellung entspricht. Prüfen Sie insbesondere, ob die korrekte Spannungsversorgung angegeben ist. Abb. 3 Typenschild FVA Trogflux Kurzbauform Bezeichnungsschlüssel Bezeichnungsschlüssel (gerätespezifisch) TS Medium maximal zulässige Medientemperatur maximal zulässiger Betriebsdruck at T maximal zulässiger Betriebsdruck bei T... -
Seite 11: Bezeichnungsschlüssel
PVC unbeschwert Anschluss Material Temperguss (nur bei G½, G1) Stahl (nicht bei G½, G1) Edelstahl Anschluss Form Klebemuffe (nur aus PVC) Innengewinde DIN ISO 228 Innengewinde NPT (NPT ANSI B1.20.1) Bedienungsanleitung FVA Trogflux Kurzbauform www.mecon.de Seite 11 / 20 02/2013 BA_FVA_Trogflux_KBF... - Seite 12 Magnet geführt Weitere Ausführungen mit Kalibrierzeugnis Messstoff: immer erforderlich, im Klartext angeben: Medium, Messbereich, Einheit Messbereich; Dichte; Viskosität; Viskosität Einheit; Betriebstemperatur, Betriebsdruck Silikonfreie Ausführung Sonderausführung: im Klartext angeben Seite 12 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux Kurzbauform 02/2013 BA_FVA_Trogflux_KBF...
-
Seite 13: Messbereiche Flüssigkeit
G½ C100 1:10 C160 1:10 C250 1:10 D400 1:10 (G½), D650 1:10 (G¾), D1000 1:10 1000 1000 D1600 1:10 1600 1600 1200 1000 (Anschlüsse in Klammern sind nicht Standard) Bedienungsanleitung FVA Trogflux Kurzbauform www.mecon.de Seite 13 / 20 02/2013 BA_FVA_Trogflux_KBF... -
Seite 14: Messbereiche Luft
5000 D400 1:10 7000 5000 6300 (G½), D650 1:10 12000 8000 10000 (G¾), D1000 1:10 17000 12000 16000 D1600 1:10 25000 20000 25000 (Anschlüsse in Klammern sind nicht Standard) Seite 14 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux Kurzbauform 02/2013 BA_FVA_Trogflux_KBF... -
Seite 15: Technische Daten
9.1 Druck- und Temperaturgrenzen Anschlussteile Anschlussteile PVC DIN 8062 Medien T [°C] [bar] 10,0 bei Wasser und nicht aggressiven 10,0 Flüssigkeiten 10,0 bei aggressiven Flüssigkeiten = eff. Druck = Überdruck Bedienungsanleitung FVA Trogflux Kurzbauform www.mecon.de Seite 15 / 20 02/2013 BA_FVA_Trogflux_KBF... -
Seite 16: Abmessungen
Edelstahl G ½; 211 ± 4mm 216 ± 4mm 231 ± 4mm 0,15 NPT ½" G 1; 256 ± 4mm 258 ± 4mm 258 ± 4mm 0,35 NPT 1" Seite 16 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux Kurzbauform 02/2013 BA_FVA_Trogflux_KBF... -
Seite 17: Kontakte
Kontakte 10 Kontakte Die bistabile Kontakteinrichtung K18 dient zur Stellungsanzeige des Schwebekörpers in Mecon- Durchflussmessern. Es werden damit Messwerte berührungslos und rückwirkungsfrei signalisiert. Besondere Merkmale • Bistabiles Verhalten • Hohe Schüttelfestigkeit • Rückwirkungsfreies, fast trägheitsloses Schalten • Keine Beeinflussung der Kontakte untereinander •... - Seite 18 : 0,2 A 10 V DC : 0,5 A Achtung: Die maximale Schaltleistung und der maximal zulässige Einschaltspitzenstrom dürfen nicht überschritten werden, da sonst ein Schweißeffekt an den Kontaktzungen ent- steht. Seite 18 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux Kurzbauform 02/2013 BA_FVA_Trogflux_KBF...
- Seite 19 Bei der Inbetriebnahme durch den Anwender empfehlen wir, den Schwebekörper des Gerätes einmal am Kontakt oder sinngemäß den Kontakt am Schwebekörper vorbeizuführen. Dadurch wird die richtige Ausgangsposition des Kontaktes sichergestellt. Bedienungsanleitung FVA Trogflux Kurzbauform www.mecon.de Seite 19 / 20 02/2013 BA_FVA_Trogflux_KBF...
- Seite 20 Mecon GmbH Röntgenstraße 105 D 50169 Kerpen Tel.: +49 (0)2237 600 06 – 0 Fax.: +49 (0)2237 600 06 – 20 Email: kundenbetreuung@mecon.de www.mecon.de Subject to change without notice Copyright ©...
