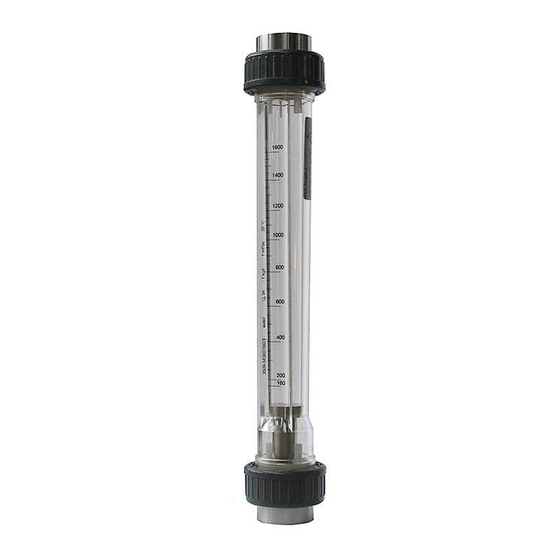

- Seite 1 FVA Trogflux Schwebekörper Durchflussmessgerät Bedienungsanleitung © MECON GmbH 05/2014 BA_FVA_Trogflux...
- Seite 2 Impressum Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die MECON Flow Control Systems GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2014 by MECON Flow Control Systems GmbH - Röntgenstraße 105 - 50169 Kerpen Seite 2 / 20 www.mecon.de...
-
Seite 3: Inhaltsverzeichnis
8 Messbereiche Luft ________________________________________________________ 14 9 Technische Daten _________________________________________________________ 14 9.1 Druck- und Temperaturgrenzen .................. 15 9.2 Abmessungen ......................16 9.3 Auswahl der Schwebekörper ..................16 10 Kontakte _______________________________________________________________ 17 Bedienungsanleitung FVA Trogflux www.mecon.de Seite 3 / 20 05/2014 BA_FVA_Trogflux... -
Seite 4: Sicherheitshinweise
Das Gerät darf nur innerhalb der auf dem Typenschild angegebenen Druck- und Spannungsgrenzen betrieben werden. Vor dem Austausch eines Gerätes ist unbedingt zu prüfen, dass der Durchflussmesser frei von gefährlichen Medien und Drücken ist. Seite 4 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux 05/2014 BA_FVA_Trogflux... -
Seite 5: Zertifizierungen
Produkthaftung und Garantie Die Verantwortung, ob die Messgeräte für den jeweiligen Verwendungszweck geeignet sind, liegt ausschließlich beim Betreiber. Die Mecon GmbH übernimmt keine Haftung für Folgen von Fehlgebrauch, Modifikationen oder Reparaturen, die durch den Kunden ohne vorherige Rücksprache durchgeführt wurden. -
Seite 6: Inbetriebnahme
● Um Fehlmessungen zu vermeiden, ist die Anordnung so zu wählen, dass der Betriebsdruck im Messgerät dem Referenzdruck der Kalibrierung entspricht. ● Bei Messung der von Gasen muss der Betriebsdruck langsam erhöht werden, um Druckstöße zu verhindern. Seite 6 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux 05/2014 BA_FVA_Trogflux... -
Seite 7: Installation Und Arbeitsweise
Bezugspunkt des Druckes (Überdruck oder Absolutdruck) zusätzlich erforderlich. Ein nachträglicher Anbau von Kontaktschaltern ist nur möglich, wenn die Schwebekörper mit eingesetzten Magneten verwendet werden. Bei der Erstinbetriebnahme ist der Schwebekörper ganz am Kontakt zur Polarisierung vorbeizuführen. Bedienungsanleitung FVA Trogflux www.mecon.de Seite 7 / 20 05/2014 BA_FVA_Trogflux... -
Seite 8: Service
Aufgrund sorgfältiger Herstellungsverfahren und Endkontrollen des Gerätes, ist bei Installation und Betrieb entsprechend dieser Anleitung ein störungsfreier Einsatz des FVA Trogflux zu erwarten. Sollte es dennoch notwendig werden, das Gerät an die Mecon GmbH zurückzusenden, so ist folgendes zu beachten: Vorsicht! Aus Gründen der gesetzlichen Vorschriften zum Umwelt- und Arbeitsschutz und der... -
Seite 9: Gerätebeschreibung
Messkonus befindlichen Skala (z.B. in l/h). Die Ablesekante ist an der Stelle des größten Durchmessers des Schwebekörpers. Zur Prozessüberwachung und Steuerung kann das Gerät optional mit einem oder mehreren Kontakten ausgerüstet werden. Bedienungsanleitung FVA Trogflux www.mecon.de Seite 9 / 20 05/2014 BA_FVA_Trogflux... -
Seite 10: Typenschild
Prüfen Sie insbesondere, ob die korrekte Spannungsversorgung angegeben ist. Abb. 4 Typenschild FVA Trogflux Bezeichnungsschlüssel Bezeichnungsschlüssel (gerätespezifisch) TS Medium maximal zulässige Medientemperatur maximal zulässiger Betriebsdruck Pmax at Tmax maximal zulässiger Betriebsdruck bei Tmax Seite 10 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux 05/2014 BA_FVA_Trogflux... -
Seite 11: Bezeichnungsschlüssel
Viton EPDM Messkonus Größe 1000 1600 2500 4000 6500 10000 16000 20000 25000 Schwebekörper Werkstoff Edelstahl (1.4305) Edelstahl (1.4571/1.4404) PVC, beschwert Edelstahl viskositätsstabil Aluminium PVC unbeschwert PVDF unbeschwert PVDF beschwert Bedienungsanleitung FVA Trogflux www.mecon.de Seite 11 / 20 05/2014 BA_FVA_Trogflux... - Seite 12 1 Kontakt K18/A und K18/B Schwebekörperausführung Standard mit Magnet geführt Weitere Ausführungen mit Kalibrierzeugnis Messstoff: immer erforderlich, im Klartext angeben (Medium, Messbereich, Einheit, Dichte, Viskosität, Betriebstemperatur, Betriebsdruck) Silikonfreie Ausführung Sonderausführung: im Klartext angeben Seite 12 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux 05/2014 BA_FVA_Trogflux...
-
Seite 13: Messbereiche Flüssigkeit
F10000 1:10 10000 9500 7500 7500 5500 G16000 16000 16000 12500 12500 H20000 20000 19000 J25000 25000 24000 (Anschlüsse in Klammern sind nicht Standard) Schwebekörper geführt Bei Trogamid-Messkonus Bei Polysulfon-Messkonus Bedienungsanleitung FVA Trogflux www.mecon.de Seite 13 / 20 05/2014 BA_FVA_Trogflux... -
Seite 14: Messbereiche Luft
1:10 160000 180000 120000 160000 160000 G16000 280000 300000 190000 H20000 350000 400000 240000 J25000 430000 480000 300000 (Anschlüsse in Klammern sind nicht Standard) Schwebekörper geführt Bei Trogamid-Messkonus Bei Polysulfon-Messkonus Seite 14 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux 05/2014 BA_FVA_Trogflux... -
Seite 15: Technische Daten
-10 bis +60 (bei Wasser nur bis 50°C) 10,0 10,0 10,0 = eff. Druck = Überdruck Anschlussteile PVC DIN 8062 Medien T [°C] [bar] 10,0 Bei Wasser und nicht aggressiven 10,0 Flüssigkeiten bei aggressiven Medien 10,0 Bedienungsanleitung FVA Trogflux www.mecon.de Seite 15 / 20 05/2014 BA_FVA_Trogflux... -
Seite 16: Abmessungen
G 2; NPT 2" 9.3 Auswahl Schwebekörper Es werden drei Ausführungen (Ablesekante) von Schwebekörpern angeboten: • Schwebekörper ungeführt (A) • Schwebekörper geführt (B) • Schwebekörper viskositätsstabil (C) Abb.6 Ausführungen Schwebekörpern Seite 16 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux 05/2014 BA_FVA_Trogflux... -
Seite 17: Kontakte
• Bequeme Steckverbindung Arbeitsweise Ein bistabiler Schutzgaskontakt wird durch Annäherung eines Magnetfeldes geschaltet. Dies ge- schieht durch den im Schwebekörper eines Mecon-Durchflussmessers eingebauten Dauermagneten. Es stehen zwei verschiedene Ausführungen zur Auswahl: Abb. 7 Kontakt K18/A Abb. 8 Kontakt K18/B •... - Seite 18 : 0,2 A 10 V DC : 0,5 A Achtung: Die maximale Schaltleistung und der maximal zulässige Einschaltspitzenstrom dürfen nicht überschritten werden, da sonst ein Schweißeffekt an den Kontaktzungen entsteht. Seite 18 / 20 www.mecon.de Bedienungsanleitung FVA Trogflux 05/2014 BA_FVA_Trogflux...
- Seite 19 Bei der Inbetriebnahme durch den Anwender empfehlen wir, den Schwebekörper des Gerätes einmal am Kontakt oder sinngemäß den Kontakt am Schwebekörper vorbeizuführen. Dadurch wird die richtige Ausgangsposition des Kontaktes sichergestellt. Bedienungsanleitung FVA Trogflux www.mecon.de Seite 19 / 20 05/2014 BA_FVA_Trogflux...
- Seite 20 MECON GmbH Röntgenstr. 105 D-50169 Kerpen / Germany Tel.: +49 (0)2237 600 06 – 0 Fax.: +49 (0)2237 600 06 – 40 Email: kundenbetreuung@mecon.de www.mecon.de Subject to change without notice Copyright ©...
