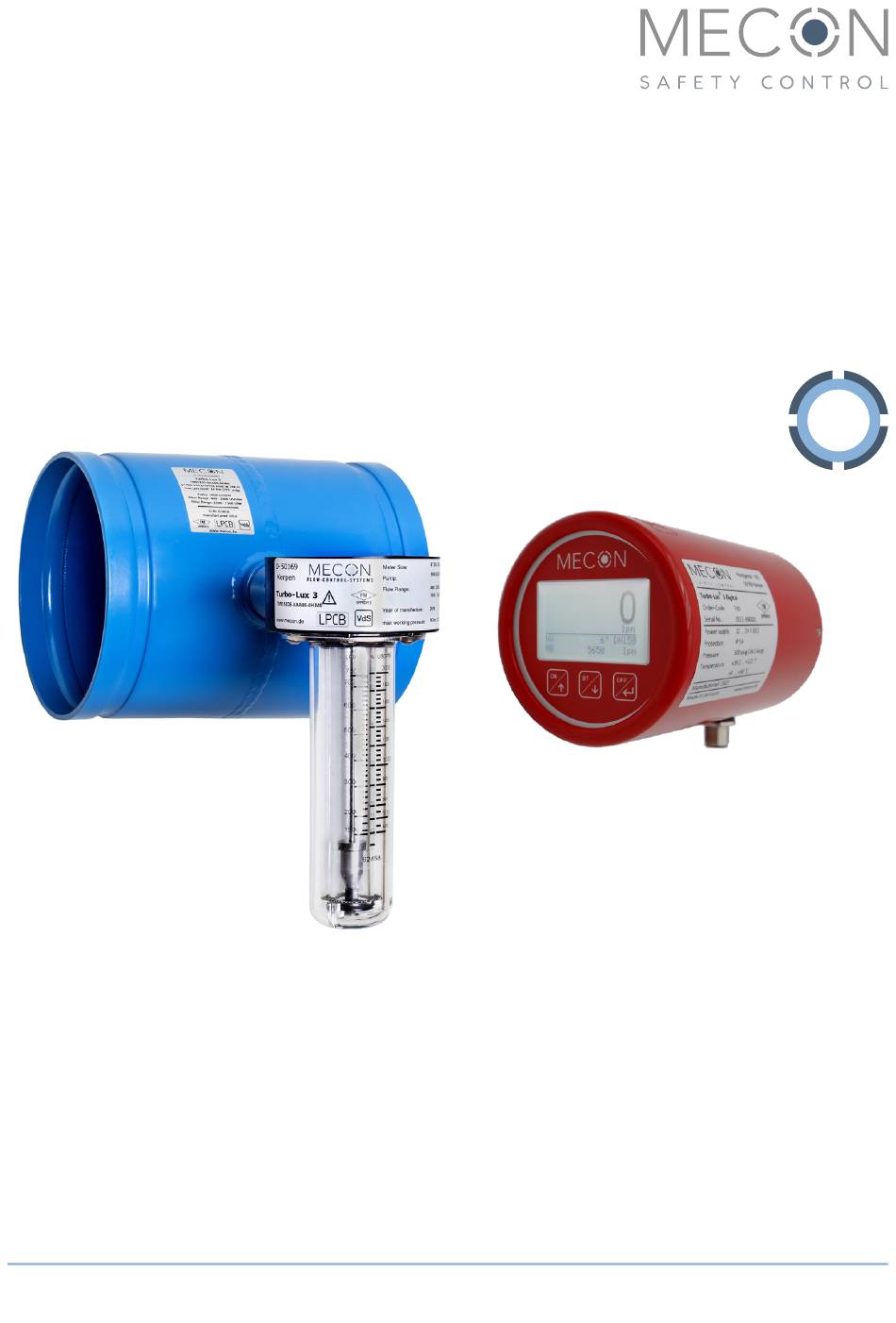

- Seite 1 BETRIEBSANLEITUNG Turbo-Lux ® Analog/Digital Blenden-Durchflussmessgerät mit FM, LPCB und VdS Zulassung FM zugelassen MECON GmbH BA / Turbo-Lux 3 / DE / 23-03 © ®...
- Seite 2 Verfahren, ist ohne vorherige schriftliche Genehmigung durch die MECON GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigung bleiben vorbehalten. Copyright 2023 by MECON GmbH - Röntgenstr. 105 - 50169 Kerpen - Germany © MECON GmbH BA / Turbo-Lux® 3 / DE / 23-03...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang ........................5 Messbereiche........................6 INSTALLATION UND ARBEITSWEISE ............... 7 Hinweise zur Installation ....................7 Installation ..........................7 Arbeitsweise ........................9 INBETRIEBNAHME....................... 10 SERVICE ........................11 Lagerung ..........................11 Wartung ..........................11 Rücksendung des Geräts zum Hersteller ..............11 Entsorgung .........................11 © MECON GmbH BA / Turbo-Lux® 3 / DE / 23-03... -
Seite 4: Sicherheitshinweise
Das Gerät darf nur in den in der Betriebsanleitung angegebenen Druck- und Temperaturgrenzen eingesetzt werden. 1.2 Zertifizierungen » FM Approval PR455022 Class: 1046 » LPCB Certificate No. 1385a - Approval LPS 1045 » VdS G415006 - Approval 2344, 2100-29 © MECON GmbH BA / Turbo-Lux® 3 / DE / 23-03... -
Seite 5: Sicherheitshinweise Des Herstellers
Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, ohne vorherige Ankündigung zu überarbeiten, und haftet nicht in irgendeiner Weise für eventuelle Folgen solcher Veränderungen. Die Verantwortung, ob die Durchflussanzeiger für den jeweiligen Verwendungszweck ge- eignet sind, liegt ausschließlich beim Betreiber. Die MECON GmbH übernimmt keine Haf- tung für Folgen von Fehlgebrauch, Modifikationen der Reparaturen, die durch den Kunden ohne vorherige Rücksprache durchgeführt wurden. Im Falle einer Reklamation müssen die beanstandeten Teile von gefährlichen Stoffen ge- säubert, sofern keine anderslautenden Vereinbarungen getroffen wurden, an uns zurück-... -
Seite 6: Messbereiche
6 800 - 34 000 12"/DN 300 (Ø323.9) 5 000 2 000 - 10 000 7 600 - 38 000 *VdS-eingeschränkter Messbereich bis 10 m/s (entspricht 20 800 l/min.) © MECON GmbH BA / Turbo-Lux® 3 / DE / 23-03... -
Seite 7: Installation Und Arbeitsweise
» Eine Einlaufstrecke von 5 x D erfordert einen 90° Bogen vor der Messblende. Abb. 2 Ein- und Auslaufstrecke mit 5 x D bei der Verwendung eines Rohrbogens © MECON GmbH BA / Turbo-Lux® 3 / DE / 23-03... - Seite 8 Datenblatt oder Typenschild entnommen werden. Der Einbau kann in jeder beliebigen Leitungsführung - horizontal bis vertikal - erfolgen (Abb. 4). Es ist jedoch darauf zu achten, dass die Durchflussrichtung der auf dem Gerät markierten Pfeilrichtung entspricht und das Wirkdruckentnahmerohr in vertikaler Lage ist. © MECON GmbH BA / Turbo-Lux® 3 / DE / 23-03...
-
Seite 9: Montage Des Mechanischen / Digitalen Nebenstrommessgeräts
Eingang verhindert weitgehend das Eindringen von Fremdkörpern. Ein- und Auslassstut- zen für den zu messenden Bypass sind konzentrisch angeordnet, so dass eine einfache Kombination mit dem stationären Primärelement möglich ist. © MECON GmbH BA / Turbo-Lux® 3 / DE / 23-03... -
Seite 10: Inbetriebnahme
Nach der Gerätenutzung Nach der Messung sollte das Nebenstrommessgerät abgeschraubt, entleert und in die Verpackung zurückgelegt werden. Jedoch ist im Vorhinein sicherzustellen, dass die Rohr- leitung drucklos und leer ist. Die offene Messblende muss wieder mit der Verschlusskappe (ink. Dichtung) druckdicht verschlossen werden. © MECON GmbH BA / Turbo-Lux® 3 / DE / 23-03... -
Seite 11: Service
5.3 Rücksendung des Gerätes an den Hersteller Alle Durchflussmessgeräte wurden nach den höchsten Qualitätsstandards hergestellt und vor dem Versand gründlich getestet. Sollte es dennoch notwendig werden, das Gerät an die MECON GmbH zurückzusenden, so ist folgendes zu beachten: Achtung! Aus Gründen der gesetzlichen Vorschriften zum Umwelt- und Arbeits- schutz und der Erhaltung der Gesundheit und Sicherheit unserer Mitar- beiter, müssen alle zur Reparatur an die MECON GmbH zurückgesandten... - Seite 12 MECON GmbH Röntgenstr. 105 50169 Kerpen Germany Tel.: +49 (0) 2237 600 06 - 0 E-Mail: info@mecon.de Web: www.mecon.de © MECON GmbH BA / Turbo-Lux® 3 / DE / 23-03...
