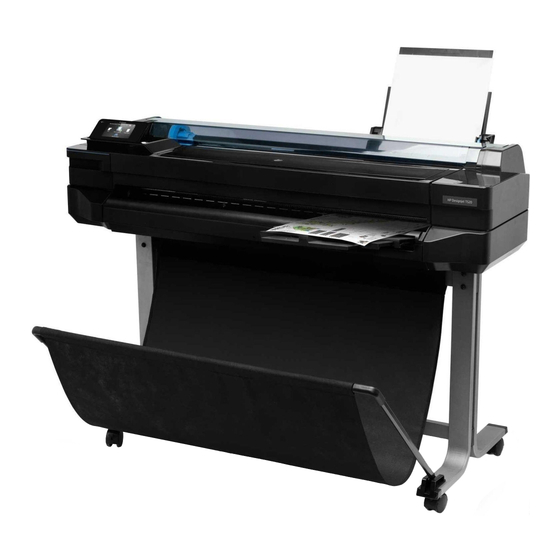

HP DesignJet T520 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. HP Anleitungen
  4. Drucker
  5. DESIGNJET T520 ePrinter
  6. Benutzerhandbuch

HP DesignJet T520 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für DesignJet T520:
Inhaltsverzeichnis

Werbung

Quicklinks

HP DesignJet T120 und T520 Druckerserie
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP DesignJet T520

Inhaltszusammenfassung für HP DesignJet T520

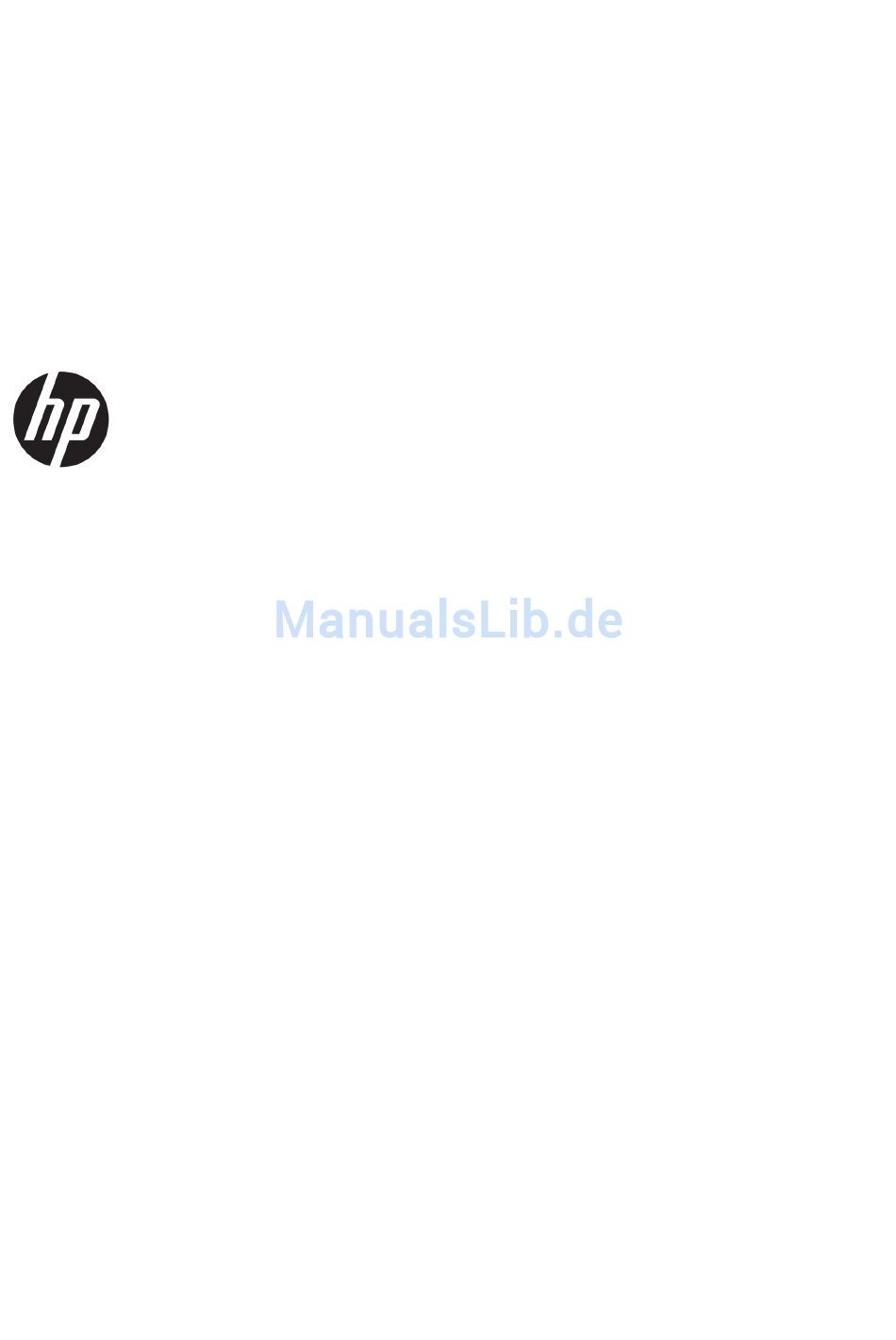

  • Seite 1 HP DesignJet T120 und T520 Druckerserie Benutzerhandbuch...
  • Seite 2 © Copyright 2012, 2016 HP Development Rechtliche Hinweise Marken Company, L.P. Inhaltliche Änderungen dieses Dokuments Adobe®, Acrobat® und Adobe Photoshop® sind Ausgabe 3 behalten wir uns ohne Ankündigung vor. Die Marken von Adobe Systems Incorporated. Informationen in dieser Veröffentlichung Corel® ist eine Marke oder eingetragene Marke werden ohne Gewähr für ihre Richtigkeit zur...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Einführung ..............................1 Sicherheitsvorkehrungen ............................2 HP Start-Up Kit ............................... 2 Verwenden dieses Handbuchs ..........................2 Druckermodelle ..............................4 Die wichtigsten Merkmale des Druckers ....................... 4 Die Hauptkomponenten des Druckers ........................5 Das Bedienfeld ............................... 7 Druckersoftware ..............................9 Mobiles Drucken ..............................
  • Seite 4 Ändern der Sprache des integrierten Webservers ....................25 Zugriff auf das HP Utility ............................. 25 Ändern der Sprache des HP Utility ........................26 Ändern der Wartezeit für den Energiesparmodus ....................26 Ändern der Einstellung für das automatische Abschalten ................. 26 Ändern der Helligkeit der Bedienfeldanzeige .....................
  • Seite 5 9 Warten des Druckers ............................ 70 Überprüfen des Druckerstatus ..........................71 Pflege des Druckers ............................. 71 Reinigen des Druckergehäuses ........................... 71 Bericht zur Druckqualitätsdiagnose ........................71 Reinigen des Druckkopfs ............................. 72 Ausrichten des Druckkopfs ..........................73 Austauschen des Druckkopfs ..........................73 Reinigen des Codiererstreifens ...........................
  • Seite 6 Die Bedienfeldanzeige ändert sich nicht ......................119 Zugriff auf den integrierten Webserver nicht möglich ..................119 Warnmeldungen ..............................119 16 Fehlermeldungen auf dem Bedienfeld ....................... 121 17 HP Kundenunterstützung ......................... 124 Einführung ................................. 125 HP Professional Services ........................... 125 HP Proactive Support ............................126...
  • Seite 7 Reparatur durch den Kunden ..........................126 HP Support kontaktieren ........................... 127 18 Technische Daten des Druckers ......................... 128 Funktionsbeschreibung ............................. 129 Spezifikationen für mobiles Drucken ........................ 130 Maße und Gewicht ............................. 131 Speicherspezifikationen ............................ 131 Technische Daten der Stromversorgung ......................131 Umweltschutzinformationen ..........................
  • Seite 8 viii DEWW...

  • Seite 9: Einführung

    Einführung ● Sicherheitsvorkehrungen ● HP Start-Up Kit Verwenden dieses Handbuchs ● Druckermodelle ● ● Die wichtigsten Merkmale des Druckers ● Die Hauptkomponenten des Druckers ● Das Bedienfeld ● Druckersoftware ● Mobiles Drucken ● Ein- und Ausschalten des Druckers Interne Drucke des Druckers ●...

  • Seite 10: Sicherheitsvorkehrungen

    Während eines Gewitters Bei einem Stromausfall — HP Start-Up Kit Das HP Start-Up Kit ist die DVD, die mit dem Drucker geliefert wird. Sie enthält die Software und Dokumentation des Druckers. Verwenden dieses Handbuchs Dieses Handbuch kann vom HP Support Center (siehe...

  • Seite 11: Zubehör, Support Und Technische Daten

    Hinweise zur Kundenunterstützung, technische Daten des Druckers und Teilenummern für Druckmaterial, Tintenverbrauchsmaterial und Zubehör. Glossar Glossar auf Seite 133 werden druck- und HP spezifische Begriffe erklärt, die im vorliegenden Handbuch verwendet werden. Index Über den alphabetischen Index können Sie rasch auf die gewünschten Themen zugreifen.

  • Seite 12: Druckermodelle

    Sie können den Drucker über das Bedienfeld oder von einem Netzwerkcomputer aus über den integrierten Web-Server oder das HP Utility verwalten. HINWEIS: In diesem Handbuch bezieht sich „HP Utility“ auf das HP Dienstprogramm für Mac OS X und das HP DesignJet Dienstprogramm für Windows. Berührungsempfindliches, farbiges Bedienfeld mit intuitiver grafischer Benutzeroberfläche ●...

  • Seite 13: Die Hauptkomponenten Des Druckers

    Die Hauptkomponenten des Druckers Vorderansicht (T520) Papierfachverlängerungen Obere Abdeckung Verlängerungen des Ausgabefachs Papierfach Ausgabeplatte Tintenpatronen Tintenpatronenabdeckung Bedienfeld Druckkopfwagen Druckkopf DEWW Die Hauptkomponenten des Druckers...

  • Seite 14: Rückansicht (T520)

    Rückansicht (T520) Rollenabdeckung Kommunikationsanschlüsse Netzbuchse Papierfach Rückansicht (T120) Blauer Anschlag Spindel Druckmaterialrolle Kapitel 1 Einführung DEWW...

  • Seite 15: Das Bedienfeld

    Kommunikationsanschlüsse High Speed USB-Geräteanschluss für Verbindung mit einem Computer Fast Ethernet-Anschluss für Verbindung mit einem Netzwerk Das Bedienfeld Das Bedienfeld ist eine berührungsempfindliche Anzeige mit einer grafischen Benutzeroberfläche. Es befindet sich auf der linken Vorderseite des Druckers. Hiermit können Sie den Drucker komplett steuern: Vom Bedienfeld aus können Sie kopieren, Informationen zum Drucker abrufen, die Druckereinstellungen ändern, Kalibrierungen und Tests durchführen usw.
  • Seite 16 Feste Symbole links und rechts ● zeigt den Status der kabellosen Verbindung an: Wenn die blaue LED leuchtet, ist die kabellose Verbindung aktiv. ● Drücken Sie , um zum Home-Bildschirm zurückzukehren. ● rufen Sie die Hilfe zum aktuellen Bildschirm auf. ●...

  • Seite 17: Druckersoftware

    Zugriff auf das HP Utility auf Seite HINWEIS: Von Zeit zu Zeit sind neue Versionen für sämtliche Druckersoftware zu erwarten. In einigen Fällen stehen auf der Website von HP bereits bei Erhalt des Druckers neuere Versionen der mitgelieferten Software zur Verfügung. Mobiles Drucken Der Drucker kann an das Internet angeschlossen werden, was folgende Vorteile bietet: ●...

  • Seite 18: Ein- Und Ausschalten Des Druckers

    ● iOS Apple-Druck ist über AirPrint aktiviert. ● Zum Drucken mit Android installieren Sie die HP Print Service App über Google Play (sofern sie nicht bereits auf Ihrem mobilen Gerät vorinstalliert ist). Weitere Informationen finden Sie unter http://www.hp.com/go/designjetmobility. Ein- und Ausschalten des Druckers Die normale und empfohlene Methode zum Ein- und Ausschalten des Druckers ist das Drücken der...

  • Seite 19: Interne Drucke Des Druckers

    Wenn Sie den Drucker wieder einschalten, dauert es ca. drei Minuten, bis die Initialisierung abgeschlossen ist und der Druckkopf betriebsbereit ist. Die Vorbereitung des Druckkopfs dauert etwa 75 Sekunden. HINWEIS: Wenn der Drucker für einen bestimmten Zeitraum nicht verwendet wird (die Standardeinstellung wird von Energy Star bestimmt), wechselt er automatisch in den Energiesparmodus.

  • Seite 20: Anschließen Des Druckers

    Anschließen des Druckers ● Auswählen der Anschlussmethode ● Anschließen des Druckers an das Netzwerk Anschließen eines Computers an den Drucker über ein Netzwerk (Windows) ● ● Anschließen eines Computers an den Drucker über ein USB-Kabel (Windows) ● Deinstallieren der Druckersoftware (Windows) ●...

  • Seite 21: Auswählen Der Anschlussmethode

    Auswählen der Anschlussmethode Sie können Ihren Drucker auf die folgenden Arten anschließen. Verbindungstyp Geschwindigkeit Kabellänge Andere Faktoren Drahtlos Mäßig; variiert abhängig von den n.v. Empfindlich gegenüber Interferenzen über Bedingungen (Entfernung zum Router, große Entfernungen; zusätzliche Geräte Interferenz, Anzahl der Wireless-Clients, (Wireless-Zugangspunkt oder Wireless- Netzwerktopologie usw.) Router) werden benötigt...

  • Seite 22: Installation Der Druckersoftware

    Webserver auf Seite 25). Legen Sie die DVD HP Start-up Kit in das DVD-Laufwerk des Computers ein. Wenn die DVD nicht automatisch gestartet wird, doppelklicken Sie im Stammverzeichnis der DVD auf die Datei setup.exe. Navigieren Sie zur Schaltfläche Software-Installation, und klicken Sie darauf.

  • Seite 23: Deinstallieren Der Druckersoftware (Windows)

    Schließen Sie den Drucker jetzt noch nicht an den Computer an. Sie müssen zuerst die Druckersoftware auf dem Computer installieren. Legen Sie die DVD HP Start-up Kit in das DVD-Laufwerk ein. Wenn die DVD nicht automatisch gestartet wird, doppelklicken Sie im Stammverzeichnis der DVD auf die Datei setup.exe.

  • Seite 24: Bonjour-Verbindung

    Öffnen Sie das HP DesignJet-Installationsprogramm für Mac OS X. Folgen Sie den Anweisungen auf dem Bildschirm. Die Druckersoftware mit dem Druckertreiber und anderer HP Software wie dem HP Printer Utility installiert. Wenn Sie Web-Services aktiviert haben, können Sie auf Ihrem Drucker per E-Mail drucken. Finden Sie einfach über das Web-Services-Menü...

  • Seite 25: Verbindung Über Tcp/Ip

    Öffnen Sie das HP DesignJet-Installationsprogramm für Mac OS X. Folgen Sie den Anweisungen auf dem Bildschirm. Die Druckersoftware mit dem Druckertreiber und anderer HP Software wie dem HP Printer Utility installiert. Wenn Sie Web-Services aktiviert haben, können Sie auf Ihrem Drucker per E-Mail drucken. Finden Sie einfach über das Web-Services-Menü...

  • Seite 26: Freigeben Des Druckers

    „Drucken“ auf Seite Schalten Sie den Drucker aus, oder trennen Sie die Verbindung zum Computer. Legen Sie die DVD HP Start-up Kit in das DVD-Laufwerk ein. Öffnen Sie das DVD-Symbol auf dem Desktop. Öffnen Sie das HP DesignJet-Installationsprogramm für Mac OS X.

  • Seite 27: Deinstallieren Der Druckersoftware (Mac Os X)

    Legen Sie die DVD HP Start-up Kit in das DVD-Laufwerk ein. Öffnen Sie das DVD-Symbol auf dem Desktop. Öffnen Sie das HP DesignJet-Deinstallationsprogramm für Mac OS X, und befolgen Sie zum Deinstallieren der Druckersoftware die Anweisungen auf dem Bildschirm. Um die Druckerwarteschlange zu löschen, wählen Sie in den Systemeinstellungen das Dialogfeld Drucken &...

  • Seite 28: Einrichten Des Druckers

    Einrichten des Druckers ● Einführung ● Automatische Firmware-Aktualisierung Ein- und Ausschalten von E-Mail-Benachrichtigungen ● ● Ein- und Ausschalten von Warnmeldungen ● Steuern des Zugriffs auf den integrierten Web-Server ● Festlegen der Windows-Treibereinstellungen Einrichten von Web-Diensten und mobilem Drucken ● Kapitel 3 Einrichten des Druckers DEWW...

  • Seite 29: Einführung

    Klicken Sie im HP DesignJet Utility auf einer Warnseite auf Warnmeldungseinstellungen. ● Klicken Sie in der Taskleiste mit der rechten Maustaste auf das Symbol des HP DesignJet Utility, und wählen Sie Warnmeldungseinstellungen. Im Fenster „Warnmeldungseinstellungen“ können Sie den Schieberegler für Warnmeldungen verwenden, um Warnmeldungen vollständig auszuschalten.
  • Seite 30 Zugriff auf Warnmeldungseinstellungen unter Mac OS X Öffnen Sie die HP Printer Monitor-Einstellungen, wählen Sie Ihren Drucker aus und klicken Sie dann auf ● Warnmeldungen anpassen, damit Sie jede einzelne Warnmeldung so einstellen können, dass sie in bestimmten Fällen und in bestimmten Zeitabständen angezeigt wird.

  • Seite 31: Steuern Des Zugriffs Auf Den Integrierten Web-Server

    Optionaler Schritt: Aktivieren Sie Ihr Konto, indem Sie auf den Aktivierungslink klicken, den Sie per E- Mail erhalten. Falls Sie diese E-Mail-Nachricht nicht sehen, überprüfen Sie Ihren Junk-E-Mail-Ordner. Optionaler Schritt: Wenn Sie der Druckeradministrator sind, melden Sie sich bei HP Connected (http://www.hpconnected.com) an, um die E-Mail-Adresse Ihres Druckers anzupassen oder die Druckersicherheit für Remote-Druck zu verwalten.

  • Seite 32: Konfigurieren Des Druckers

    Zugriff auf den integrierten Webserver Ändern der Sprache des integrierten Webservers ● ● Zugriff auf das HP Utility ● Ändern der Sprache des HP Utility ● Ändern der Wartezeit für den Energiesparmodus Ändern der Einstellung für das automatische Abschalten ● ●...

  • Seite 33: Ändern Der Sprache Der Bedienfeldanzeige

    Über den integrierten Webserver können Sie den Drucker von einem beliebigen Computer aus mit einem normalen Webbrowser verwalten. Sie benötigen dazu eine TCP/IP-Verbindung zum Drucker. Sie können indirekt über das HP Utility auf den integrierten Web-Server zugreifen, wenn der Drucker über eine (kabelgebundene oder kabellose) TCP/IP- Verbindung angeschlossen ist.

  • Seite 34: Ändern Der Sprache Des Hp Utility

    Unter Windows: Starten Sie das HP Utility über die Desktop-Verknüpfung oder durch Auswählen von ● Start > Alle Programme > HP > HP DesignJet Utility > HP DesignJet Utility. Das HP DesignJet Utility wird dann mit einer Liste der HP DesignJet Drucker angezeigt, die auf dem Computer installiert sind.

  • Seite 35: Erweiterte Installation

    ● Integrierter Webserver: Wählen Sie die Registerkarte Einrichtung und dann Networking. ● Über das HP Utility: Sie können über das HP Utility auf den integrierten Web-Server zugreifen. ● Bedienfeld: Drücken Sie und dann Konnektivität. Folgende Optionen sind verfügbar: Kabellose Verbindung aktivieren/deaktivieren schaltet die kabellose Verbindung ein oder aus.
  • Seite 36 Erstellen einer Firewall-Regel Öffnen Sie den integrierten Web-Server. Klicken Sie auf die Registerkarte Einstellungen und dann auf Firewall-Regeln. Klicken Sie auf Neu, und befolgen Sie die Anweisungen auf dem Bildschirm. HINWEIS: Nachdem Sie auf Übernehmen geklickt haben, wird die Verbindung zum integrierten Web-Server unter Umständen kurzzeitig unterbrochen.

  • Seite 37: Zurücksetzen Von Netzwerkeinstellungen

    Modus kann jeder, der die E-Mail-Adresse Ihres Druckers kennt, über Ihren Drucker drucken. Hierfür muss einfach nur eine Datei an Ihren Drucker gesendet werden. Obwohl HP einen Dienst zum Filtern von Spam bereitstellt, sollten Sie Ihre E-Mail-Adresse nur beschränkt weitergeben, da alle an diese E-Mail-Adresse gesendeten Dateien über Ihren Drucker gedruckt werden können.

  • Seite 38: Druckmaterial

    Druckmaterial ● Allgemeine Hinweise zum Laden von Papier ● Aufbringen einer Rolle auf die Spindel Laden einer Rolle in den Drucker ● ● Entnehmen einer Rolle ● Zuführen eines Einzelblatts ● Entnehmen eines Einzelblatts Verwenden des Papierfachs ● ● Anzeigen von Papierinformationen ●...

  • Seite 39: Allgemeine Hinweise Zum Laden Von Papier

    Allgemeine Hinweise zum Laden von Papier Sie können dem Drucker auf drei Arten Papier zuführen: über eine Rolle, ein Einzelblatt oder als Stapel aus Einzelblättern aus dem Papierfach. Es kann immer nur jeweils eine dieser Methoden verwendet werden. Der Wechsel zwischen den Methoden muss manuell vorgenommen werden: Er wird nicht automatisch ausgeführt. ACHTUNG: Vergewissern Sie sich, dass die Druckerräder blockiert sind (der Bremshebel nach unten gedrückt ist), damit sich der Drucker nicht mehr bewegen lässt.
  • Seite 40 Nehmen Sie die Spindel aus dem Drucker. VORSICHT! Achten Sie darauf, dass Sie Ihre Finger nicht in den Spindelhalterungen einklemmen. Die Spindel verfügt an jedem Ende über einen Anschlag, damit die Papierrolle nicht verrutschen kann. Der blaue Anschlag kann entfernt werden, um ihn bei einer neuen Rolle einzusetzen. Er kann auf der Spindel entsprechend der Rollenbreite verschoben werden.

  • Seite 41: Laden Einer Rolle In Den Drucker

    Prüfen Sie, ob an beiden Enden kein Spielraum zwischen der Rolle und den Anschlägen ist. Wenn Sie regelmäßig unterschiedliche Druckmaterialsorten verwenden, können Sie die Rollen schneller wechseln, indem Sie jede Sorte auf eine eigene Spindel aufbringen. Die zusätzlichen Spindeln sind bei HP erhältlich (siehe „Verbrauchsmaterial und Zubehör“ auf Seite 81).
  • Seite 42 Setzen Sie die Spindel in den Drucker ein. Halten Sie sie dabei an beiden Enden fest. Der blaue Anschlag muss, von der Vorderseite des Druckers aus betrachtet, nach links zeigen. Wenn die Vorderkante der Rolle eingerissen (aufgrund des Klebebands, mit dem viele Rollen gesichert sind) oder nicht gerade ist, ziehen Sie das Druckmaterial ein Stück heraus, und schneiden Sie es gerade Führen Sie den Rollenanfang in den Drucker ein.

  • Seite 43: Entnehmen Einer Rolle

    Sie werden am Bedienfeld aufgefordert, die Papierkategorie und die Papiersorte auszuwählen. Wird die Papiersorte im Bedienfeld nicht angezeigt, drücken Sie Weitere Papiertypen. Wenn Sie die Papiersorte immer noch nicht finden, lesen Sie Der Druckmedientyp ist im Treiber nicht vorhanden auf Seite Der Drucker prüft die Ausrichtung und ermittelt die Breite des Papiers.
  • Seite 44 Bei einem Drucker vom Typ T520 öffnen Sie die Rollenabdeckung. Wenn Sie am Bedienfeld dazu aufgefordert werden, führen Sie das Blatt auf der rechten Seite des Einzugs ein. VORSICHT! Achten Sie darauf, dass Sie nicht mit den Fingern in den Papierpfad geraten. Richten Sie das Blatt mit der blauen Linie aus.

  • Seite 45: Entnehmen Eines Einzelblatts

    Entnehmen eines Einzelblatts Um ein Blatt zu entladen, drücken Sie auf dem Bedienfeld und dann Einzelblatt entladen. Das Blatt wird an der Vorderseite des Druckers ausgegeben. Sie können es entweder mit der Hand wegnehmen oder in die Ablage fallen lassen. Nach dem Entladen ist das Papierfach die aktive Standardpapierquelle.

  • Seite 46: Anzeigen Von Papierinformationen

    Legen Sie Papier mit der bedruckten Seite nach außen in das Fach ein. Achten Sie darauf, dass die Blätter gleich groß sind. Passen Sie das Fach an die Breite des Papiers an. Anzeigen von Papierinformationen Drücken Sie das Symbol der aktiven Papierquelle, um Informationen zum eingelegten Papier anzuzeigen. Die folgenden Informationen werden auf dem Bedienfeld angezeigt: ●...

  • Seite 47: Ändern Der Trockenzeit

    HINWEIS: Gehen Sie mit Fotopapier und gestrichenem Papier vorsichtig um. Einzelheiten finden Sie unter Drucke sind verschmiert oder verkratzt auf Seite 101. Ändern der Trockenzeit Sie können die Trockenzeit zur Anpassung an bestimmte Druckbedingungen ändern. Beispielsweise lässt sich der Druck von mehreren Exemplaren durch Verkürzen der Trockenzeit beschleunigen. Wenn Sie absolut sicher sein möchten, dass die Tinte trocken ist, können Sie die Trockenzeit verlängern.
  • Seite 48 HINWEIS: Das Druckmaterial wird möglicherweise nicht sofort abgeschnitten, weil der Druckkopf nach jedem Druckvorgang gewartet werden und die Schnittvorrichtung erst nach Abschluss dieses Vorgangs aktiviert wird. ACHTUNG: Nehmen Sie das abgeschnittene Blatt von der Ausgabeplatte. Wenn Papierstreifen oder kurze Einzelblätter auf der Ausgabeplatte verbleiben, können Papierstaus auftreten. Prüfen Sie auch, ob sich keine Papierstücke in der Führung der Schneidvorrichtung befinden.

  • Seite 49: Drucken

    Drucken ● Mobiles Drucken — Drucken über mobile Geräte Drucken per E-Mail (HP ePrint) — Drucken von einem Computer über einen Druckertreiber ● — Erweiterte Druckeinstellungen — Farbmanagement DEWW...

  • Seite 50: Mobiles Drucken

    Prüfen Sie die Druckeinstellungen, und drücken Sie dann Drucken. Drucken über Android Zum Drucken über Android installieren, und aktivieren Sie die HP Print Service App über Google Play (https://play.google.com/store/apps/details?id=com.hp.android.printservice&hl=en), wenn sie in Ihrem Gerät nicht bereits installiert ist. Sie müssen über Android KitKat 4.4 oder höher verfügen.

  • Seite 51: Drucken Von Einem Computer Über Einen Druckertreiber

    Auf diese Weise können Sie standortunabhängig über eine Internetverbindung und per E-Mail-Funktion drucken, ohne einen Druckertreiber zu benötigen. Es gibt einige Einschränkungen, die Sie beachten sollten: ● Die angehängten zu druckenden Dateien müssen das Format PDF, JPEG oder TIFF haben. ●...

  • Seite 52: Papierformat Auswählen

    Die Druckqualität kann auf folgende Arten festgelegt werden: ● Dialogfeld des Windows-Treibers: Wechseln Sie auf der Registerkarte Papier/Qualität zum Bereich „Druckqualität“. Wenn Sie Standardoptionen auswählen, wird ein einfacher Schieberegler angezeigt, mit dem Sie die Druckqualität und die Druckgeschwindigkeit zugleich festlegen können. Wenn Sie Benutzerdefinierte Optionen auswählen, stehen die oben beschriebenen Einstellungen zur spezifischen Festlegung der Druckqualität zur Verfügung.

  • Seite 53: Randeinstellungen Festlegen

    ● In Arbeitsgruppen-Netzwerken ist das Papierformat für alle Computer, die dieselbe Druckerwarteschlange verwenden, freigegeben. ● Wenn die Druckerwarteschlange gelöscht wird, wird auch das Papierformat gelöscht. Verwenden von Windows-Formularen Windows Vista und Windows XP: Wählen Sie über das Startmenü oder die Systemsteuerung Drucker aus.

  • Seite 54: Drucken Auf Geladenem Papier

    Nach diesem Schritt werden alle oder einige der folgenden Optionen angezeigt. HINWEIS: Unter Mac OS X richten sich die verfügbaren Randoptionen nach dem ausgewählten Papierformat. ● Standard. Das Bild wird auf eine Seite mit dem gewählten Format gedruckt, wobei zwischen den Bildrändern und den Papierkanten ein Standardrand verbleibt.

  • Seite 55: Drucken In Entwurfsqualität

    Bei einem Einzelblatt müssen Sie sicherstellen, dass das Druckbild tatsächlich an das Blattformat angepasst werden kann, da es sonst abgeschnitten wird. Drucken in Entwurfsqualität Sie haben folgende Möglichkeiten, um in Entwurfsqualität (schneller Druckmodus) zu drucken: ● Dialogfeld des Windows-Treibers: Wechseln Sie auf der Registerkarte Papier/Qualität zum Bereich „Druckqualität“.
  • Seite 56 Farbverwaltung im Drucker wird anhand von gespeicherten Farbtabellen durchgeführt. Hierfür werden keine ICC-Profile verwendet. Bei dieser Methode werden in Verbindung mit unterstützten HP Papiersorten sehr gute Ergebnisse erzielt. Der Drucker kann mithilfe von gespeicherten Farbtabellen zwei Farbräume in seinen Farbraum konvertieren: sRGB und Adobe RGB.

  • Seite 57: Drucken In Farbe Oder Schwarzweiß

    Druckeremulation Wenn bei der Ausführung eines Druckauftrags die Farben in etwa so gedruckt werden sollen wie bei der Ausgabe auf einem anderen HP Designjet, aktivieren Sie den Emulationsmodus Ihres Druckers. HINWEIS: Die Druckeremulation ist nur verfügbar, wenn Sie einen HP-GL/2-Druckauftrag auf Normalpapier oder gestrichenem Papier drucken.

  • Seite 58: Praxisbezogene Druckbeispiele

    Praxisbezogene Druckbeispiele ● Drucken aus Adobe Acrobat ● Drucken aus Autodesk AutoCAD Verwenden der Druckeremulation (nur T520) — — Inhalte nach Rändern abschneiden ● Drucken aus Adobe Photoshop ● Drucken und Skalieren aus Microsoft Office Verwenden von PowerPoint — — Drucken und Skalieren in Project —...

  • Seite 59: Drucken Aus Adobe Acrobat

    Drucken aus Adobe Acrobat Bewegen Sie die Maus im Acrobat-Fenster nach links unten, bis die Dokumentgröße angezeigt wird. Klicken Sie auf Datei > Drucken, und vergewissern Sie sich, dass die Option Anpassen der Seitengröße auf Keine eingestellt ist. HINWEIS: Die Seitengröße wird nicht automatisch an die Größe des Dokuments angepasst. DEWW Drucken aus Adobe Acrobat...
  • Seite 60 Klicken Sie auf die Schaltfläche Eigenschaften, und öffnen Sie die Registerkarte Papier/Qualität. Wählen Sie die gewünschten Einstellungen für Dokumentformat und Druckqualität aus. Wenn Sie ein neues Papierformat definieren möchten, klicken Sie auf die Schaltfläche Benutzerdefiniert. Kapitel 7 Praxisbezogene Druckbeispiele DEWW...

  • Seite 61: Drucken Aus Autodesk Autocad

    Klicken Sie auf die Registerkarte Funktionen, und aktivieren Sie die Option zum automatischen Drehen. Klicken Sie auf OK, und überprüfen Sie, ob das Dokument im Vorschaubereich des Druckdialogfelds richtig angezeigt wird. Drucken aus Autodesk AutoCAD Im AutoCAD-Fenster kann ein Modell oder ein Layout angezeigt werden. In der Regel wird ein Layout und nicht das Modell gedruckt.
  • Seite 62 Klicken Sie oben im Fenster auf das Symbol „Drucken“. Das Fenster „Drucken“ wird geöffnet. Sie können auf weitere Optionen zugreifen, indem Sie rechts unten auf die runde Schaltfläche klicken. HINWEIS: Mit der Option Quality (Qualität) wird nicht die endgültige Druckqualität, sondern die Qualität der in den AutoCAD-Fenstern angezeigten Objekte festgelegt.
  • Seite 63 Klicken Sie auf die Schaltfläche Eigenschaften. Öffnen Sie die Registerkarte Geräte- und Dokumenteinstellungen, und klicken Sie auf die Schaltfläche Benutzerdefinierte Eigenschaften. Wählen Sie auf der Registerkarte Papier/Qualität die Papiersorte, auf der Sie drucken möchten. DEWW Drucken aus Autodesk AutoCAD...
  • Seite 64 Wählen Sie die gewünschte Druckqualität aus. Wenn Sie auf Rollenpapier drucken möchten, legen Sie fest, ob das Papier abgeschnitten werden soll. Klicken Sie auf die Schaltfläche Ränder/Layout, und wählen Sie die Option Rand beschneidet Druckbild aus. Klicken Sie auf die Registerkarte Funktionen, und aktivieren Sie die Option zum automatischen Drehen. Dadurch kann Papier eingespart werden.

  • Seite 65: Verwenden Der Druckeremulation (Nur T520)

    Wenn Sie die HP DesignJet-Software-Suite installiert haben, wird Ihnen eine Vorschau der Datei angezeigt, die Sie drucken möchten. Verwenden der Druckeremulation (nur T520) Sie können die Druckeremulation festlegen, indem Sie auf Erweiterte Einstellungen > Farbe > Farbverwaltung > Druckergesteuerte Farben > Druckeremulation klicken.
  • Seite 66 Wählen Sie das gewünschte Papierformat aus. Wenn das gewünschte Papierformat nicht vorhanden ist, drücken Sie Benutzerdefiniert. Geben Sie die Breite und Länge sowie einen Namen für das benutzerdefinierte Papierformat ein. Wählen Sie Speichern und OK. Kapitel 7 Praxisbezogene Druckbeispiele DEWW...

  • Seite 67: Drucken Und Skalieren Aus Microsoft Office

    Sie können die Standardpapierquelle, die Papiersorte und die Druckqualität ändern. Auf der Registerkarte Farbe ist für das Farbmanagement standardmäßig die Einstellung Druckergesteuerte Farben ausgewählt. Sie brauchen diese nicht zu ändern, da Sie bereits in Photoshop die Option Drucker verwaltet Farben ausgewählt haben. Drucken und Skalieren aus Microsoft Office In diesem Abschnitt wird gezeigt, wie Sie Dokumente in Microsoft Office 2010 drucken und skalieren können.
  • Seite 68 Klicken Sie auf Druckereigenschaften > Funktionen, und legen Sie mit der Option Dokument drucken auf die Skalierung des Dokuments fest. Kapitel 7 Praxisbezogene Druckbeispiele DEWW...

  • Seite 69: Drucken Und Skalieren In Project

    Öffnen Sie die Registerkarte Papier/Qualität, und legen Sie die Einstellungen für Papierquelle und Papiersorte fest. Klicken Sie auf die Schaltfläche Ränder/Layout, und wählen Sie die Option Inhalt nach Rändern abschneiden aus, um die Größe beizubehalten. Drucken und Skalieren in Project Klicken Sie auf Datei >...
  • Seite 70 Wählen Sie Ihren Drucker aus, und klicken Sie auf Schließen. Wählen Sie Seite einrichten und danach die gewünschte Einstellung für Papierformat aus. Klicken Sie auf Optionen, um den Druckertreiber zu öffnen. Die Standardeinstellungen auf der Registerkarte Papier/Qualität brauchen wahrscheinlich nicht geändert zu werden: Papierquelle: Automatische Auswahl und Papiersorte: Beliebig Kapitel 7 Praxisbezogene Druckbeispiele DEWW...

  • Seite 71: Drucken Und Skalieren In Excel

    Wählen Sie Funktionen > Dokument drucken auf, um die Skalierung des Dokuments festzulegen. Sie können das Dokument auch in Project skalieren. Drucken und Skalieren in Excel Öffnen Sie die Registerkarte Seitenlayout, klicken Sie auf Format, und wählen Sie das gewünschte Papierformat aus.
  • Seite 72 Wählen Sie die Registerkarte Datei, dann Drucken und zuletzt den Namen des Druckers aus. Klicken Sie auf Druckereigenschaften, um den Druckertreiber zu öffnen. Öffnen Sie die Registerkarte Papier/Qualität, und legen Sie die Einstellungen für Papierquelle, Papiersorte und Druckqualität fest. Kapitel 7 Praxisbezogene Druckbeispiele DEWW...
  • Seite 73 Wählen Sie Funktionen > Dokument drucken auf, um die Skalierung des Dokuments festzulegen. Sie können das Dokument auch in Excel skalieren. DEWW Drucken und Skalieren aus Microsoft Office...

  • Seite 74: Umgang Mit Tintenpatronen Und Druckkopf

    Umgang mit Tintenpatronen und Druckkopf ● Allgemeine Informationen zu Tintenpatronen ● Speicherung anonymer Nutzungsinformationen Überprüfen des Tintenpatronenstatus ● ● Austauschen von Tintenbehältern ● Allgemeine Informationen zum Druckkopf Kapitel 8 Umgang mit Tintenpatronen und Druckkopf DEWW...

  • Seite 75: Allgemeine Informationen Zu Tintenpatronen

    Öffnen Sie im HP DesignJet Utility für Windows die Registerkarte Verbrauchsmaterialien, um den Status der Patronen anzuzeigen. ● Klicken Sie im HP Utility für Mac OS X in der Gruppe „Informationen“ auf Status der Verbrauchsmaterialien. Eine Erläuterung der Meldungen zum Tintenpatronenstatus finden Sie unter Statusmeldungen für...

  • Seite 76: Austauschen Von Tintenbehältern

    Austauschen von Tintenbehältern Tintenpatronen müssen in folgenden Fällen ausgetauscht werden: ● Die Patrone enthält nur noch wenig Tinte, und Sie möchten eine volle Tintenpatrone für das unbeaufsichtigte Drucken einsetzen (die restliche Tinte der ersten Patrone kann später für andere Druckaufträge verwendet werden). ●...

  • Seite 77: Allgemeine Informationen Zum Druckkopf

    Nehmen Sie die Tintenpatrone heraus. Setzen Sie die neue Tintenpatrone ein. Stellen Sie sicher, dass Sie die Tintenpatrone in den Steckplatz einsetzen, der mit derselben Farbe wie die einzusetzende Tintenpatrone gekennzeichnet ist. Schließen Sie die Tintenpatronenklappe. Allgemeine Informationen zum Druckkopf Der Druckkopf, der bei Lieferung im Drucker installiert ist, ist mit den Tintenpatronen verbunden und verteilt Tinte auf das Papier.

  • Seite 78: Warten Des Druckers

    Warten des Druckers ● Überprüfen des Druckerstatus ● Pflege des Druckers Reinigen des Druckergehäuses ● ● Bericht zur Druckqualitätsdiagnose ● Reinigen des Druckkopfs ● Ausrichten des Druckkopfs Austauschen des Druckkopfs ● ● Reinigen des Codiererstreifens ● Neukalibrierung des Papiervorschubs Transportieren und Lagern des Druckers ●...

  • Seite 79: Überprüfen Des Druckerstatus

    Überprüfen des Druckerstatus Der aktuelle Status des Druckers kann auf verschiedene Arten überprüft werden: ● Wenn Sie das HP Utility (Windows) bzw. HP-Dienstprogramm (Mac OS) starten und den Drucker auswählen, wird eine Informationsseite mit dem Drucker-, Druckmaterial- und Tintenstatus angezeigt. ●...

  • Seite 80: Reinigen Des Druckkopfs

    Druckkopfs auf Seite 73). Wenn noch Garantie auf dem Druckkopf ist, wenden Sie sich an den HP Support (siehe HP Support kontaktieren auf Seite 127). Reinigen des Druckkopfs Wenn der Ausdruck Streifen oder falsche bzw. fehlende Farben aufweist, muss ggf. der Druckkopf gereinigt werden.

  • Seite 81: Ausrichten Des Druckkopfs

    Windows: Wählen Sie auf der Registerkarte Support des HP Utility die Option Druckkopfreinigung, und befolgen Sie die Anweisungen auf dem Bildschirm. Mac OS X: Wählen Sie auf der Registerkarte Information und Druckqualität des HP Utility die Option Druckkopf reinigen, und befolgen Sie die Anweisungen auf dem Bildschirm.
  • Seite 82 Vergewissern Sie sich, dass der Drucker eingeschaltet ist. Wenn Ihr Drucker mit Standfuß ausgestattet ist, vergewissern Sie sich, dass die Druckerrollen arretiert sind (der Arretierungshebel muss nach unten gedrückt sein), um so ein Wegrollen des Druckers zu verhindern. Wählen Sie am Bedienfeld und dann Bewahrung der Bildqualität >...
  • Seite 83 Schließen Sie die Tintenpatronenklappe. Drücken Sie Weiter auf dem Bedienfeld. Öffnen Sie die obere Abdeckung. Heben Sie den Wagenhebel an. DEWW Austauschen des Druckkopfs...
  • Seite 84 Entfernen Sie den Druckkopf. Halten Sie ihn dabei senkrecht, damit keine Tinte auf die Anschlüsse gelangt. Setzen Sie den neuen Druckkopf ein. Drücken Sie den Wagenhebel nach unten. Kapitel 9 Warten des Druckers DEWW...
  • Seite 85 Schließen Sie die obere Abdeckung. Drücken Sie Weiter auf dem Bedienfeld. Öffnen Sie die Druckpatronenabdeckung. Setzen Sie die Tintenpatronen ein. Stellen Sie sicher, dass Sie jede Tintenpatrone in den Steckplatz einsetzen, der mit derselben Farbe wie die einzusetzende Tintenpatrone gekennzeichnet ist. WICHTIG: Wenn der Druckkopf neu ist, installieren Sie neue Tintenpatronen.

  • Seite 86: Reinigen Des Codiererstreifens

    Schließen Sie die Tintenpatronenklappe. Drücken Sie Fertig auf dem Bedienfeld. Auf dem Bedienfeld wird eine Druckkopfausrichtung empfohlen. Reinigen des Codiererstreifens Vergewissern Sie sich, dass auf dem Drucker kein Druckvorgang ausgeführt wird und dass sich der Druckkopfwagen in der Wartungsstation befindet (auf der rechten Seite des Druckers). Verwenden Sie Leitungswasser und ein kleines Tuch, das im Drucker keine Fasern hinterlässt.

  • Seite 87: Wiederherstellen Der Standardkalibrierung

    Druckköpfe nicht im entsprechenden Umfang vorgeschoben wird, kann dies zu hellen oder dunklen Streifen und einer körnigeren Struktur des Druckbilds führen. Der Drucker ist für den richtigen Vorschub bei allen auf dem Bedienfeld angezeigten Papiersorten und Medientypen kalibriert. Bei der Auswahl der Papiersorte legt der Drucker fest, wie weit das Papier während des Druckens vorgeschoben wird.

  • Seite 88: Firmware-Aktualisierung

    Wählen Sie im HP DesignJet Utility für Windows den Drucker aus, öffnen Sie die Registerkarte Support, und klicken Sie auf Firmware-Aktualisierung. Wählen Sie im HP Utility für Mac OS X in der Gruppe „Support“ die Option Firmware-Aktualisierung aus. ● Die Firmware enthält häufig verwendete Druckmaterialprofile.

  • Seite 89: 10 Verbrauchsmaterial Und Zubehör

    10 Verbrauchsmaterial und Zubehör ● Bestellen von Verbrauchsmaterial und Zubehör — Bestellen von Tintenverbrauchsmaterial Bestellen von Druckmedien — Bestellen von Zubehör — ● Zubehör — Standfuß — Spindel DEWW...

  • Seite 90: Bestellen Von Verbrauchsmaterial Und Zubehör

    Die Liste wird sich wahrscheinlich im Laufe der Zeit ändern. Aktuelle Informationen finden Sie auf der Website http://www.hp.com/go/LFPrintingMaterials. HINWEIS: Sie können viele Druckmaterialsorten, die nicht von HP unterstützt werden, trotzdem für Ihren Drucker verwenden. Kennzeichnung der Verfügbarkeit: (A): In Asien erhältlich (außer Japan) ●...
  • Seite 91 C3860A (AJN) 914 mm C3859A (LN) HP Velinpapier 45,7 m 610 mm C3862A (N) 914 mm C3861A (LN) HP Folien (für den technischen und grafischen Bereich) HP Klarsichtfolie 22,9 m 610 mm C3876A (AEJN) DEWW Bestellen von Verbrauchsmaterial und Zubehör...
  • Seite 92 Haltbarkeit der Farben zu erzielen, empfiehlt sich bei Drucken, die länger als zwei Wochen ausgestellt werden sollen, eine Laminierung. HP Selbstklebende Druckmedien HP Everyday Polypropylen 22,9 m 610 mm CG843A selbstklebend, matt 914 mm CG824A HP Druckmedien für Banner, Displays und Plakate HP Everyday Polypropylen matt 30,5 m 610 mm CH022A 914 mm CH023A Tabelle 10-4 Einzelblattmedien Sorte g/m²...

  • Seite 93: Bestellen Von Zubehör

    Bestellen von Zubehör Sie können folgendes Zubehör für Ihren Drucker bestellen. Name Produktnummer 24 Zoll-Standfuß für HP DesignJet T120 B3Q35A 24-Zoll-Spindel für HP DesignJet T120 und T520 B3Q36A 36-Zoll-Spindel für HP DesignJet T520 B3Q37A Zubehör Standfuß Der Standfuß wird mit dem T520 geliefert. Er ist nicht im Lieferumfang von Modell T120 enthalten, ist aber als Zubehör erhältlich.

  • Seite 94: 11 Beheben Von Papierproblemen

    11 Beheben von Papierproblemen ● Probleme bei der Papierzufuhr ● Der Druckmedientyp ist im Treiber nicht vorhanden Der Drucker hat auf der falschen Papiersorte gedruckt ● ● Falsche Papiereinstellung ● Die Rolle hat sich verklemmt. ● Papierstau im Papierfach Ein abgeschnittener Streifen im Ausgabefach verursacht Staus ●...

  • Seite 95: Probleme Bei Der Papierzufuhr

    Probleme bei der Papierzufuhr ● Prüfen Sie, ob nicht bereits Papier eingelegt ist. ● Schieben Sie das Druckmaterial so weit in den Drucker, bis es vom Einzugsmechanismus erfasst wird. ● Ziehen Sie das Druckmaterial während des automatischen Ausrichtungsvorgangs nur dann gerade, wenn Sie auf dem Bedienfeld dazu aufgefordert werden.

  • Seite 96: Blätter Werden Über Papierfach Nicht Eingezogen

    Blätter werden über Papierfach nicht eingezogen Stellen Sie sicher, dass nicht zu viel Papier in das Fach eingelegt ist. Die maximale Anzahl Seiten richtet ● sich nach der Dicke des Papiers: ca. 50 Blatt normales Standardpapier. ● Prüfen Sie, ob das Papier ordnungsgemäß in das Fach eingelegt ist. ●...

  • Seite 97: Der Druckmedientyp Ist Im Treiber Nicht Vorhanden

    Pearl- oder Luster-Papier wählen Sie die Papiersorte Foto seidenmatt/satin aus. Um das Farbspektrum auf Fotopapier zu vergrößern, wählen Sie je nach Oberflächenbeschaffenheit die Sorte HP Universal Fotopapier hochglänzend oder HP Universal Fotopapier seidenmatt aus. Normales und gestrichenes Papier oder Papier für den technischen Bereich Die Auswahl der Papiersorte für normales Papier hängt von der Tintenabsorptionsfähigkeit des Papiers ab.

  • Seite 98: Schwarze Tinte Lässt Sich Leicht Abwischen

    Schwarze Tinte lässt sich leicht abwischen Dieses Problem tritt auf, wenn das Papier nicht mit mattschwarzer Tinte bedruckt werden kann. Damit nicht die matte Tinte verwendet wird, wählen Sie die Papiersorte Fotopapier > Foto hochglänzend. Das Papier ist nach dem Drucken gewellt, oder der Tintenauftrag ist zu stark Dieses Problem tritt auf, wenn zu viel Tinte verwendet wird.

  • Seite 99: Die Rolle Hat Sich Verklemmt

    Die Rolle hat sich verklemmt. Wenn ein Papierstau auftritt, wird normalerweise eine entsprechende Meldung auf dem Bedienfeld angezeigt. Öffnen Sie die obere Abdeckung. Versuchen Sie, den Druckkopfwagen aus dem Weg zu schieben. Ziehen Sie vorsichtig das gestaute Druckmaterial, das Sie fassen können, nach oben aus dem Drucker heraus.

  • Seite 100: Papierstau Im Papierfach

    Schließen Sie die obere Abdeckung. Öffnen Sie die Rollenabdeckung, und wickeln Sie die Rolle wieder auf. Sie spüren einen Widerstand, wenn sich das Papier verklemmt hat. Ziehen Sie fest. Laden Sie die Rolle erneut, oder führen Sie ein neues Blatt zu siehe „Druckmaterial“...
  • Seite 101 Entsperren Sie das Fach mit dem dahinter liegenden Drehschalter. Ziehen Sie das Fach heraus. Entfernen Sie das gesamte Papier aus dem Papierfach. Nehmen Sie das gesamte Papier aus dem Drucker. DEWW Papierstau im Papierfach...

  • Seite 102: Ein Abgeschnittener Streifen Im Ausgabefach Verursacht Staus

    Setzen Sie das Fach anschließend wieder ein. Arretieren Sie das Fach. Ein abgeschnittener Streifen im Ausgabefach verursacht Staus Wenn bei einer neuen Rolle oder nach Auswählen der Bedienfeldoption Formularvorschub & Schnitt ein kurzer Streifen abgeschnitten wurde, bleibt dieser im Ausgabefach liegen. Nehmen Sie den Streifen heraus. Der Drucker darf dabei nicht in Betrieb sein.

  • Seite 103: Die Drucke Werden Nicht Richtig In Die Ablage Ausgegeben

    Die Drucke werden nicht richtig in die Ablage ausgegeben ● Überprüfen Sie, ob die Ablage richtig angebracht ist. ● Stellen Sie sicher, dass die Ablage geöffnet ist. ● Vergewissern Sie sich, dass die Ablage noch nicht voll ist. ● Das Papier rollt sich am Ende einer Papierrolle häufig zusammen. Dies kann zu Ausgabeproblemen führen.

  • Seite 104: Beheben Von Problemen Mit Der Druckqualität

    12 Beheben von Problemen mit der Druckqualität ● Allgemeine Drucktipps Horizontale Linien im Druckbild (Streifenbildung) ● ● Linien sind zu dick, zu dünn oder fehlen ● Stufenförmige oder gezackte Linien ● Linien werden doppelt oder in falschen Farben gedruckt Linien werden nicht durchgängig gedruckt ●...

  • Seite 105: Allgemeine Drucktipps

    Allgemeine Drucktipps Beachten Sie bei allen Druckqualitätsproblemen zuerst folgende Hinweise: ● Sie erzielen die beste Leistung mit Ihrem Drucker, wenn Sie ausschließlich Originalzubehör und ‑verbrauchsmaterial des Herstellers verwenden. Dessen Zuverlässigkeit und Leistungsfähigkeit wurde eingehend getestet, um einen störungsfreien Betrieb und eine optimale Druckqualität zu gewährleisten. Einzelheiten zu den empfohlenen Papiersorten und Druckmedien finden Sie unter Bestellen von Druckmedien auf Seite...

  • Seite 106: Linien Sind Zu Dick, Zu Dünn Oder Fehlen

    Linien sind zu dick, zu dünn oder fehlen Vergewissern Sie sich, dass die am Bedienfeld und in der Software eingestellte Papiersorte dem eingelegten Medientyp entspricht Siehe Anzeigen von Papierinformationen auf Seite Vergewissern Sie sich, dass Sie die richtige Druckqualitätseinstellung für Ihre Zwecke verwenden (siehe „Drucken“...

  • Seite 107: Linien Werden Nicht Durchgängig Gedruckt

    ● Die Ränder von rechteckigen Farbflächen haben die falsche Farbe. Um dieses Problem zu lösen, drucken Sie den Bericht zur Druckqualitätsdiagnose, und richten Sie den Druckkopf aus, wenn dies im Bericht empfohlen wird Siehe Bericht zur Druckqualitätsdiagnose auf Seite Linien werden nicht durchgängig gedruckt Führen Sie die folgenden Schritte aus, wenn Linien im Druckbild so ausgegeben werden: Vergewissern Sie sich, dass Sie die richtigen Druckqualitätseinstellungen ausgewählt haben Siehe „Drucken“...

  • Seite 108: Zeilenlängen Sind Ungenau

    Funktionsbeschreibung auf Seite 129. Polyesterfolie ist etwa zehnmal stabiler als Papier. Folien, die dünner oder dicker als HP Transparentfolie matt sind, liefern jedoch hinsichtlich der Genauigkeit der Linienlänge schlechtere Ergebnisse. Stellen Sie den Schieberegler für die Druckqualität auf Qualität ein.

  • Seite 109: Das Papier Ist Gewellt

    Vergewissern Sie sich, dass die am Bedienfeld und in der Software eingestellte Papiersorte dem eingelegten Medientyp entspricht Siehe Anzeigen von Papierinformationen auf Seite Verwenden Sie dickeres Papier, wie beispielsweise HP Gestrichenes Papier (schwer). Wählen Sie eine geringere Druckqualität (z. B. Geschwindigkeit). Der Drucker verwendet dann weniger Tinte.

  • Seite 110: Tintenflecken Auf Dem Papier

    Wenn Sie auf Einzelblattmedien drucken, drehen Sie diese um 90 Grad. Die Papierstruktur (Richtung der Papierfasern) kann sich auf die Druckqualität auswirken. Verwenden Sie dickeres Papier, wie beispielsweise HP Gestrichenes Papier (schwer). Wählen Sie eine Papiersorte aus, die etwas dünner ist als das eingelegte Papier. Dadurch verwendet der Drucker weniger Tinte.

  • Seite 111: Schwarze Tinte Färbt Bei Berührung Ab

    Auf der Druckausgabe sind vertikale Streifen in unterschiedlichen Farben zu sehen. So vermeiden Sie dieses Problem: Verwenden Sie dickeres Papier aus der Liste der empfohlenen Papiersorten, beispielsweise „HP Gestrichenes Papier (schwer)“. Siehe Bestellen von Druckmedien auf Seite Verwenden Sie eine höhere Druckqualität (siehe „Drucken“...

  • Seite 112: Ungenaue Farben

    Reinigen Sie das Papier vor dem Drucken mit einer Bürste, um lose Papierfasern und Staubpartikel zu entfernen. Achten Sie darauf, dass die Druckerabdeckung geschlossen ist. Bewahren Sie Papierrollen und Einzelblattmedien in ihrer Originalverpackung oder in einem geschlossenen Behälter auf. Ungenaue Farben Sollten die Farben auf dem Ausdruck nicht Ihren Erwartungen entsprechen, führen Sie einen oder mehrere der folgenden Schritte aus: Vergewissern Sie sich, dass die Einstellung am Bedienfeld mit dem eingelegten Druckmaterial...

  • Seite 113: Das Druckbild Ist Abgeschnitten

    ● Möglicherweise gibt es ein Kommunikationsproblem zwischen Drucker und Computer. Überprüfen Sie das USB- oder Netzwerkkabel oder die Wi-Fi-Verbindung. ● Vergewissern Sie sich, dass in der Anwendung die richtigen Einstellungen für das verwendete Seitenformat ausgewählt sind (z. B. Drucken im Hochformat). ●...

  • Seite 114: Objekte Im Druckbild Fehlen

    „Drucken“ auf Seite ● Überprüfen Sie den Treiber, mit dem Sie drucken. Wenn der Treiber nicht von HP stammt, wenden Sie sich an den Treiberhersteller. Alternativ können Sie einen geeigneten HP Treiber verwenden (falls verfügbar). Die neuesten HP Treiber können von der Website http://www.hp.com/go/T120/drivers...

  • Seite 115: Beheben Von Problemen Mit Tintenpatronen Und Druckköpfen

    13 Beheben von Problemen mit Tintenpatronen und Druckköpfen ● Einsetzen einer Tintenpatrone nicht möglich ● Statusmeldungen für Tintenpatronen ● Einsetzen des Druckkopfs nicht möglich DEWW...

  • Seite 116: Einsetzen Einer Tintenpatrone Nicht Möglich

    Drucker verbunden (durch ein X in der Statusanzeige angegeben). ● Niedrig: Der Tintenstand ist niedrig. ● Keine Tinte mehr: Die Patrone ist leer. Keine HP Originalpatrone: Die Patrone ist keine HP Originalpatrone. ● ● Falsche Halterung: Die Patrone wurde in die falsche Halterung eingesetzt. ●...

  • Seite 117: Beheben Von Problemen Mit Der Datenübertragung

    14 Beheben von Problemen mit der Datenübertragung ● Probleme bei der Kommunikation zwischen Computer und Drucker ● Probleme mit kabelgebundenem Netzwerk — Der erstellte Netzwerkport stimmt nicht mit der IP-Adresse des Druckers überein (Windows) ● WLAN-Probleme — Erweiterte Fehlerbehebung beim kabellosen Netzwerk —...

  • Seite 118: Probleme Bei Der Kommunikation Zwischen Computer Und Drucker

    Probleme bei der Kommunikation zwischen Computer und Drucker Diese Probleme haben folgende Symptome: ● Auf dem Bedienfeld wird nicht die Meldung Drucken angezeigt, nachdem Sie einen Druckauftrag gesendet haben. ● Auf dem Computer wird eine Fehlermeldung angezeigt, wenn Sie drucken möchten. Ihr Computer oder Drucker führt während der Kommunikation keine Operationen durch.

  • Seite 119: Probleme Mit Kabelgebundenem Netzwerk

    Geben Sie den Hostnamen in das Feld „Druckername“ oder „IP-Adresse“ ein. Probleme mit kabelgebundenem Netzwerk Prüfen Sie Folgendes, wenn Sie die mit dem Drucker gelieferte HP Software nicht installieren können: Alle Verbindungskabel zwischen Computer und Drucker sind fest eingesteckt.

  • Seite 120: Wlan-Probleme

    WLAN-Probleme Prüfen Sie, ob die Wireless-LED (802.11) links oben im Bedienfeld leuchtet Falls die blaue LED nicht leuchtet, sind die Wireless-Funktionen möglicherweise deaktiviert. Um die Wireless-Funktion einzuschalten, drücken Sie und dann Einst. > Wireless > Ein. Vergewissern Sie sich, dass das Ethernet-Kabel nicht an den Drucker angeschlossen ist. Beim Anschluss eines Ethernet-Kabels wird die Wireless-Funktion des Druckers deaktiviert.
  • Seite 121 Firewall nicht benutzen können, versuchen Sie die Firewall zu aktivieren, damit sie den Drucker erkennt. Wenn die HP Software installiert ist, können Sie den Status des Druckers über Ihren Computer prüfen, um festzustellen, ob kein Zugriff auf den Drucker möglich ist, weil er sich im Modus „Angehalten“ oder „Offline“...
  • Seite 122 Markieren Sie den Drucker, und klicken Sie dann auf Druckerwarteschlage. Wenn im daraufhin angezeigten Fenster Jobs angehalten erscheint, klicken Sie auf Jobs starten. Wenn Sie die HP Software erneut installieren, erstellt das Installationsprogramm möglicherweise ein zweite Version des Druckertreibers im Ordner „Drucker“ oder „Drucker und Faxgeräte“ (nur Windows).

  • Seite 123: Hinzufügen Von Hardware-Adressen Zu Einem Wireless Access Point (Wap)

    Wenn der Drucker mit einem Netzwerk verbunden ist, können Sie eine Netzwerkkonfigurationsseite drucken, um die Netzwerkeinstellungen für das Gerät einzusehen. Die Netzwerkkonfigurationsseite erleichtert es Ihnen, Netzwerkverbindungsprobleme zu beheben. Meistens ist es sinnvoll, die Seite vor einem Anruf beim HP Support zu drucken.
  • Seite 124 Port 9100: Der Drucker unterstützt den IP-Druck von Rohdaten über TCP-Port 9100. Dieser HP- ● eigene TCP/IP-Port des Druckers ist der Standard-Druckport. Auf ihn wird über HP Software zugegriffen (beispielsweise über den HP Standard-Port). LPD: ”Line Printer Daemon” (LPD) ist eine Gruppe von Protokollen und Programmen in Verbindung ●...

  • Seite 125: 15 Beheben Allgemeiner Druckerprobleme

    15 Beheben allgemeiner Druckerprobleme ● Der Drucker wird nicht gestartet ● Der Drucker druckt nicht Der Druckvorgang erscheint langsam ● Die Bedienfeldanzeige ändert sich nicht ● ● Zugriff auf den integrierten Webserver nicht möglich ● Warnmeldungen DEWW...

  • Seite 126: Der Drucker Wird Nicht Gestartet

    ● Leuchtet die LED nicht orange, wird der Drucker nicht mit Strom versorgt. Prüfen Sie, ob das Netzkabel richtig angeschlossen ist. Bleibt das Problem bestehen, wenden Sie sich an den HP Support (siehe „HP Kundenunterstützung“ auf Seite 124), und geben Sie an, dass ein Problem mit der Stromversorgung besteht.

  • Seite 127: Die Bedienfeldanzeige Ändert Sich Nicht

    Einstellung Optimal. Die Bedienfeldanzeige ändert sich nicht Wenn sich die Bedienfeldanzeige nicht ändert und Sie das Bedienfeld nicht nutzen können, wenden Sie sich an den HP Support (siehe „HP Kundenunterstützung“ auf Seite 124). Zugriff auf den integrierten Webserver nicht möglich...
  • Seite 128 Konfigurationseinstellungen von Druckaufträgen, die ein fehlerhaftes Druckbild zur Folge haben können. Wenn der Drucker nicht betriebsbereit ist, wird eine entsprechende Warnung angezeigt. HP Utility: Wenn das HP Utility installiert ist, können unter Windows und Mac OS X automatisch ● Warnmeldungen angezeigt werden: Es wird ein neuer Bildschirm mit einer Liste von Warnmeldungen für jeden Drucker angezeigt.

  • Seite 129: 16 Fehlermeldungen Auf Dem Bedienfeld

    Tauschen Sie die Patronen nach Bedarf aus. Siehe Austauschen ausgewechselt werden. von Tintenbehältern auf Seite Fehler Tintensystem Wenden Sie sich an den HP Support. Siehe HP Support kontaktieren auf Seite 127. Wartung 1 ratsam Wenden Sie sich an den HP Support. Siehe...
  • Seite 130 Möglicherweise ist ein Papierstau aufgetreten, oder der Druckschlitten ist blockiert. Überprüfen Sie den Papierpfad, und entfernen Sie ggf. das gestaute Papier. 03,0 mm 10 Zoll Die Batterie der Echtzeituhr ist leer; wenden Sie sich an den HP Support. Siehe HP Support kontaktieren auf Seite 127.
  • Seite 131 Tabelle 16-2 Numerische Fehlercodes (Fortsetzung) Fehlercode Empfohlene Maßnahme 85.1:10, 85.2:10 Starten Sie den Drucker neu. 87:10 Möglicherweise ist ein Papierstau aufgetreten, oder der Druckschlitten ist blockiert. Überprüfen Sie den Papierpfad, und entfernen Sie ggf. das gestaute Papier. Reinigen Sie auch den Codierstreifen des Druckschlittens.

  • Seite 132: 17 Hp Kundenunterstützung

    17 HP Kundenunterstützung ● Einführung ● HP Professional Services HP Proactive Support ● ● Reparatur durch den Kunden ● HP Support kontaktieren 124 Kapitel 17 HP Kundenunterstützung DEWW...

  • Seite 133: Einführung

    Durch das Registrieren Ihrer Produkte und Ihres Geschäftsbereichs sowie durch das Auswählen Ihrer Kommunikationseinstellungen entscheiden Sie, welche Informationen Sie erhalten. HP Start-Up Kit Das HP Start-Up Kit ist die DVD, die mit dem Drucker geliefert wird. Sie enthält die Software und Dokumentation des Druckers. HP Care Packs und Garantieerweiterungen Mit den HP Care Packs und Garantieerweiterungen können Sie die Gewährleistung des Druckers über den...

  • Seite 134: Hp Proactive Support

    Diagnosemaßnahmen durch und prüft auf neue Software- und Firmware-Aktualisierungen. Sie können Proactive Support im HP Designjet Utility für Windows oder im HP Printer Monitor für Mac OS X aktivieren und dort außerdem festlegen, wie oft Verbindungen zwischen Ihrem Computer und dem HP Webserver hergestellt sowie die Diagnoseüberprüfungen durchgeführt werden.

  • Seite 135: Hp Support Kontaktieren

    Wenn Sie Treiber und RIP-Software von Drittanbietern installiert haben, schlagen Sie in der zugehörigen Dokumentation nach. ● Wenn Sie sich telefonisch mit einer HP Niederlassung in Verbindung setzen, halten Sie bitte die folgenden Informationen bereit, damit wir Ihre Fragen möglichst schnell beantworten können: —...

  • Seite 136: 18 Technische Daten Des Druckers

    18 Technische Daten des Druckers ● Funktionsbeschreibung ● Spezifikationen für mobiles Drucken Maße und Gewicht ● ● Speicherspezifikationen ● Technische Daten der Stromversorgung ● Umweltschutzinformationen Umgebungsbedingungen ● ● Geräuschparameter 128 Kapitel 18 Technische Daten des Druckers DEWW...

  • Seite 137: Funktionsbeschreibung

    Funktionsbeschreibung Tabelle 18-1 HP 72 Tintenverbrauchsmaterial Druckkopf Ein Druckkopf Tintenpatronen Patronen mit 29 ml Tinte: Gelb, Magenta und Zyan Patronen mit 38 ml Tinte: Schwarz Patronen mit 80 ml Tinte: Schwarz Tabelle 18-2 Papiergrößen Minimal Maximal Rollenbreite 610 mm oder 914 mm Rollenlänge...

  • Seite 138: Spezifikationen Für Mobiles Drucken

    Tabelle 18-6 Mechanische Genauigkeit ±0,1 % der angegebenen Vektorlänge oder ±0,2 mm bei 23 °C und 50 bis 60 % relativer Luftfeuchtigkeit auf E/A0-Druckmedien (HP Gestrichenes Papier schwer, auf Rolle) im Druckmodus „Beste“ oder „Normal“. Tabelle 18-7 Unterstützte Grafiksprachen HP DesignJet...

  • Seite 139: Maße Und Gewicht

    Unterstützte Dateiformate PDF, JPEG, Webseiten, E-Mail-Anhänge, Microsoft Office-Dokumente Maße und Gewicht Tabelle 18-11 Maße und Gewicht des Druckers HP DesignJet T120 HP DesignJet T520 24 Zoll HP DesignJet T520 36 Zoll Gewicht 25,5 kg 35 kg 39 kg Breite 987,2 mm...

  • Seite 140: Umweltschutzinformationen

    Umweltschutzinformationen Das Gerät erfüllt die Anforderungen der WEEE-Direktive 2002/96/EG und der RoHS-Direktive 2002/95/EG. Informationen dazu, ob diese Modelle die ENERGY STAR-Richtlinien erfüllen, finden Sie unter der Adresse http://www.hp.com/go/energystar. Umgebungsbedingungen Tabelle 18-14 Umgebungsbedingungen Betriebstemperatur 5 bis 40 °C Empfohlene Betriebstemperatur 15 bis 35 °C (je nach Papiersorte) Lagertemperatur -25 bis 55 °C...

  • Seite 141: Glossar

    Glossar Bonjour Der Markenname von Apple Computer für die eigene Implementierung des IETF Zeroconf Specification Framework, einer Netzwerktechnologie, die in Mac OS X ab Version 10.2 verwendet wird. Mit dieser Technologie werden die Dienste ermittelt, die in einem lokalen Netzwerk zur Verfügung stehen. Sie wurde ursprünglich unter dem Namen Rendezvous eingeführt.
  • Seite 142 HP Graphics Language 2: eine von HP entwickelte Sprache zur Beschreibung von Vektorgrafiken. HP RTL HP Raster Transfer Language: eine von HP entwickelte Sprache zur Beschreibung von Rastergrafiken (Bitmaps). ICC (International Color Consortium) ist eine Gruppe von Unternehmen, die sich auf einen einheitlichen Standard für Farbprofile geeinigt haben.

  • Seite 143: Schnittvorrichtung

    MAC-Adresse Die MAC-Adresse (Media Access Control, Medienzugriffssteuerung) ist ein eindeutiger Bezeichner für ein bestimmtes Gerät in einem Netzwerk. Die MAC-Adresse ist der IP-Adresse nachgeordnet. Ein Gerät kann also sowohl eine MAC- als auch eine IP-Adresse besitzen. Netzwerk Ein Netzwerk ist eine Gruppe von Verbindungen, die Daten zwischen Computern und Geräten transportieren. Jedes Gerät kann mit jedem anderen Gerät im selben Netzwerk kommunizieren.

  • Seite 144: Index

    HP Proactive Support 126 ersetzen 73 Firmware-Aktualisierung 80 HP Start-Up Kit 125 Informationen 69 Formularvorschub 40 HP Start-up Kit, DVD 2 Reinigen, säubern 72 Formularzufuhr und -schnitt 39 HP Support 127 Technische Daten 129 Kalibrierungsbereites Papier 79 HP Support Center 125...
  • Seite 145 Zugriff 25 Formate (max. und min.) 129 Druckbild unten abgeschnitten Zugriff nicht möglich 119 Formularvorschub 39 Interne Drucke 11 Formularzufuhr und -schnitt 39 Fehlende Objekte 106 IP-Adresse 25 Gedruckt auf falschem Papier PDF-Probleme 106 statisch 110 Probleme mit der Druckqualität Verwenden des Hostnamens gewellt 101 Allgemein 97...
  • Seite 146 Verkratzter Druck 101 Supportdienste Verschmierter Druck 101 Druckerinstallation 126 Versetzte Farben 98 Garantieerweiterungen 125 Verwenden dieses Handbuchs 2 HP Care Packs 125 Vorderansicht T520 5 HP Kundenunterstützung 125 Voreinstellungen, Windows-Treiber HP Proactive Support 126 HP Start-Up H-Kit 125 HP Support 127...
