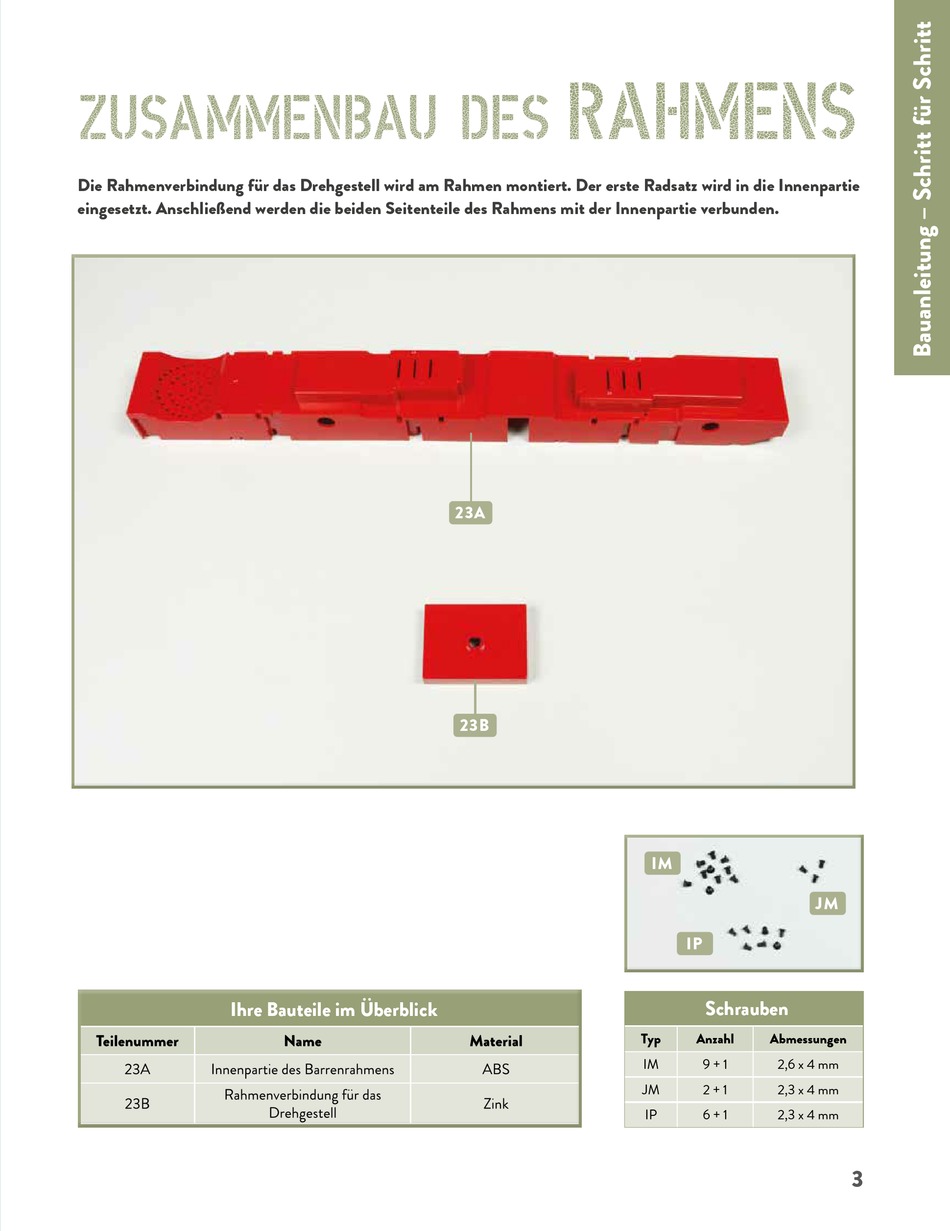

Zusammenbau des
Die Rahmenverbindung für das Drehgestell wird am Rahmen montiert. Der erste Radsatz wird in die Innenpartie
eingesetzt. Anschließend werden die beiden Seitenteile des Rahmens mit der Innenpartie verbunden.
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
Rahmens
23A
23B
IM
JM
IP
Schrauben
Typ
Anzahl
Abmessungen
IM
9 + 1
2,6 x 4 mm
JM
2 + 1
2,3 x 4 mm
IP
6 + 1
2,3 x 4 mm
3
