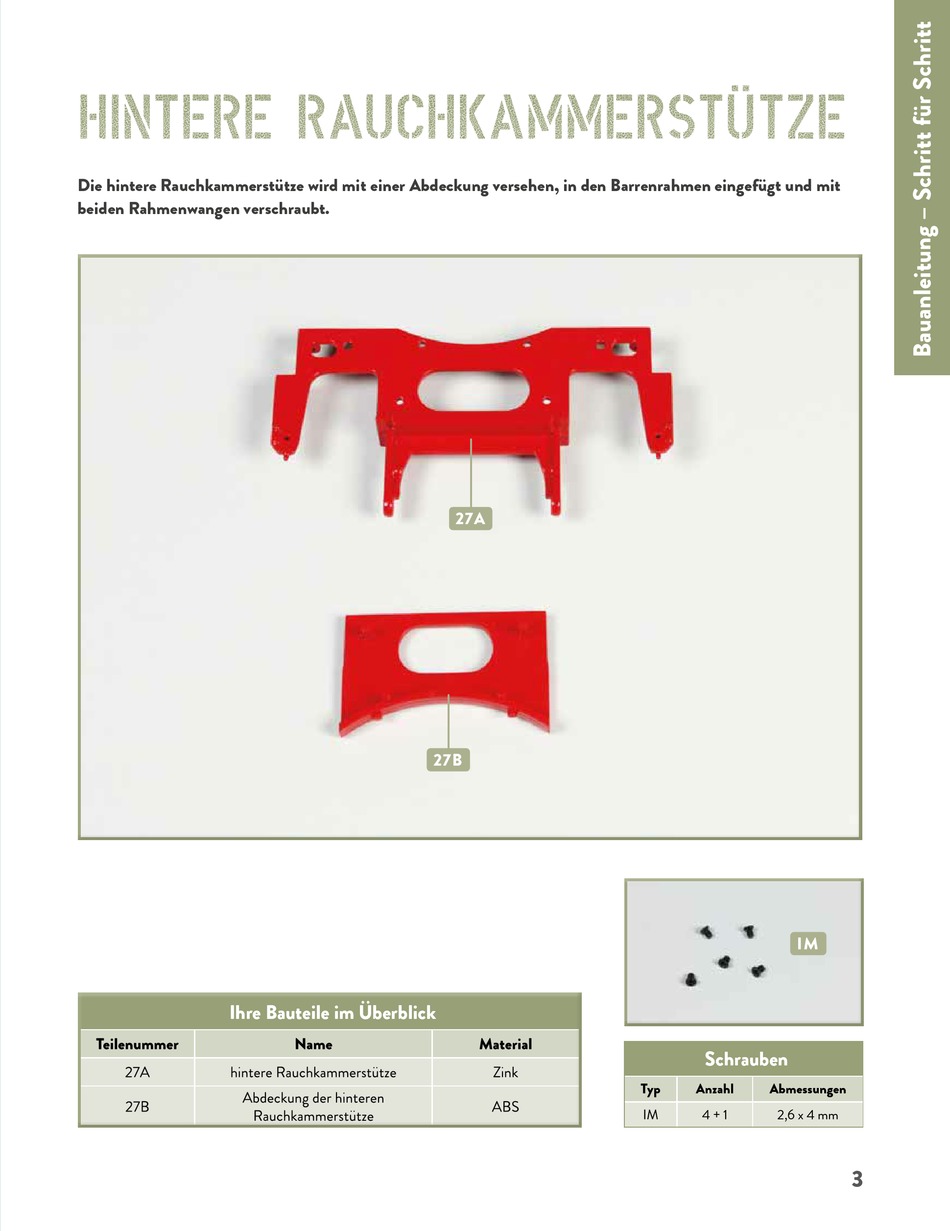

hintere rauchkammerstütze
Die hintere Rauchkammerstütze wird mit einer Abdeckung versehen, in den Barrenrahmen eingefügt und mit
beiden Rahmenwangen verschraubt.
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
27A
27B
IM
Schrauben
Typ
Anzahl
Abmessungen
IM
4 + 1
2,6 x 4 mm
3
Werbung
Verwandte Anleitungen für Hachette Baureihe 01
Inhaltszusammenfassung für Hachette Baureihe 01
- Seite 1 hintere rauchkammerstütze Die hintere Rauchkammerstütze wird mit einer Abdeckung versehen, in den Barrenrahmen eingefügt und mit beiden Rahmenwangen verschraubt. Ihre Bauteile im Überblick Ihre Bauteile im Überblick Schrauben Anzahl Abmessungen 4 + 1 2,6 x 4 mm...
- Seite 2 SCHRITT 1: Einbau der hinteren Rauchkammerstütze Richten Sie die hintere Rauchkam- merstütze und deren Abdeckung so aus wie abgebildet. Führen Sie die Abdeckung zu den vier Aufnahmen an der Rauchkammerstütze, wie es die beiden Pfeile exemplarisch zeigen. Befestigen Sie die Abdeckung der Rauchkammerstütze , indem Sie die vier Zapfen an der Rückseite der Abdeckung...
- Seite 3 Fixieren Sie die Rauchkammerstütze mit zwei Schrauben an der rechten Rahmenwange , wie abgebildet. Auch an der linken Rahmenwange wird die Rauchkammerstütze zwei Schrauben befestigt. DAS BAUERGEBNIS Die hintere Rauchkammerstütze ist mit einer Abdeckung versehen und in den Barrenrahmen eingefügt.
