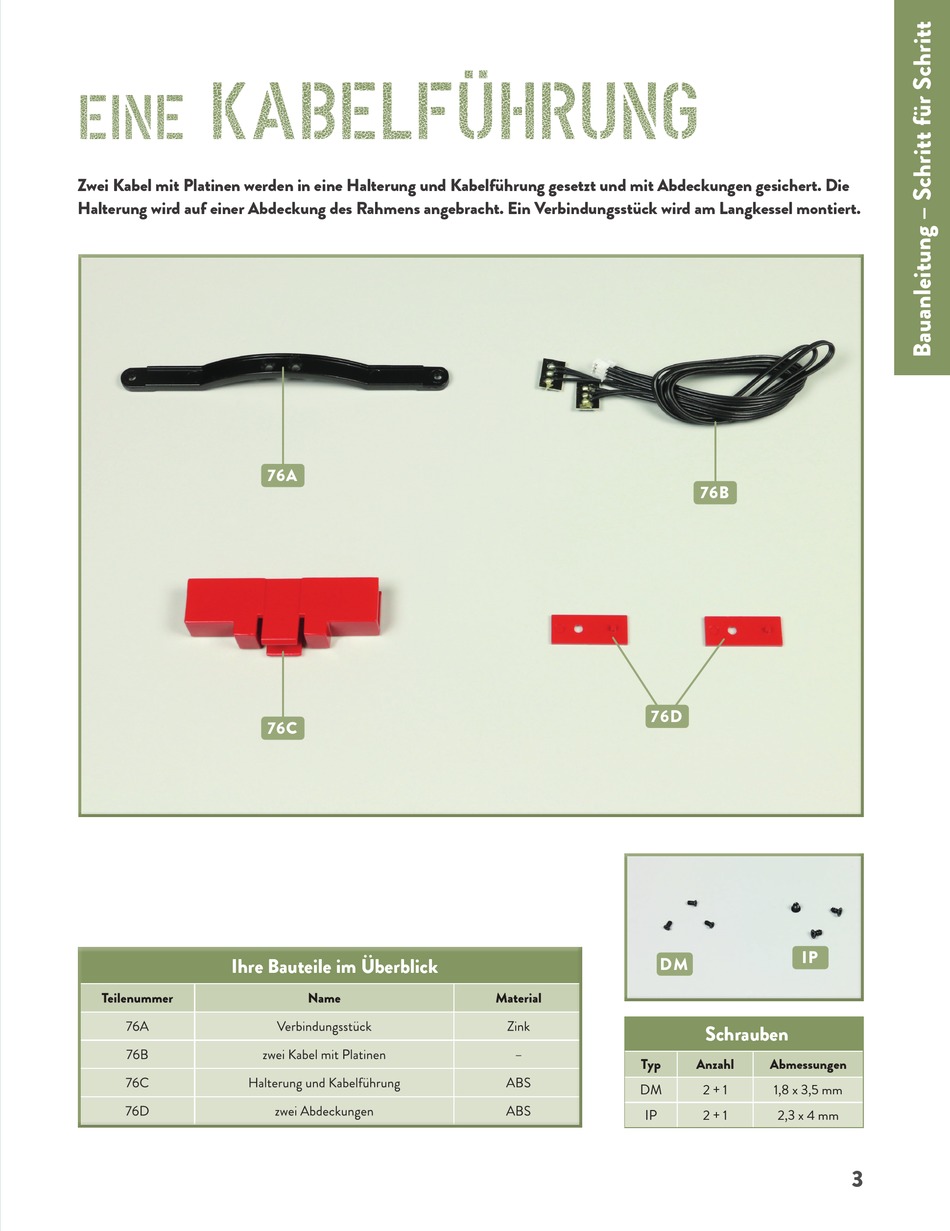

Kabelführung
Eine
Zwei Kabel mit Platinen werden in eine Halterung und Kabelführung gesetzt und mit Abdeckungen gesichert. Die
Halterung wird auf einer Abdeckung des Rahmens angebracht. Ein Verbindungsstück wird am Langkessel montiert.
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
76A
76C
76B
76D
IP
DM
Schrauben
Typ
Anzahl
Abmessungen
DM
2 + 1
1,8 x 3,5 mm
IP
2 + 1
2,3 x 4 mm
3
