Der
Am hinteren Ende des Rahmens wird die Abschlusspartie angebracht. Der Lautsprecher wird in den Rahmen
eingefügt und mit einer Abdeckung gesichert.

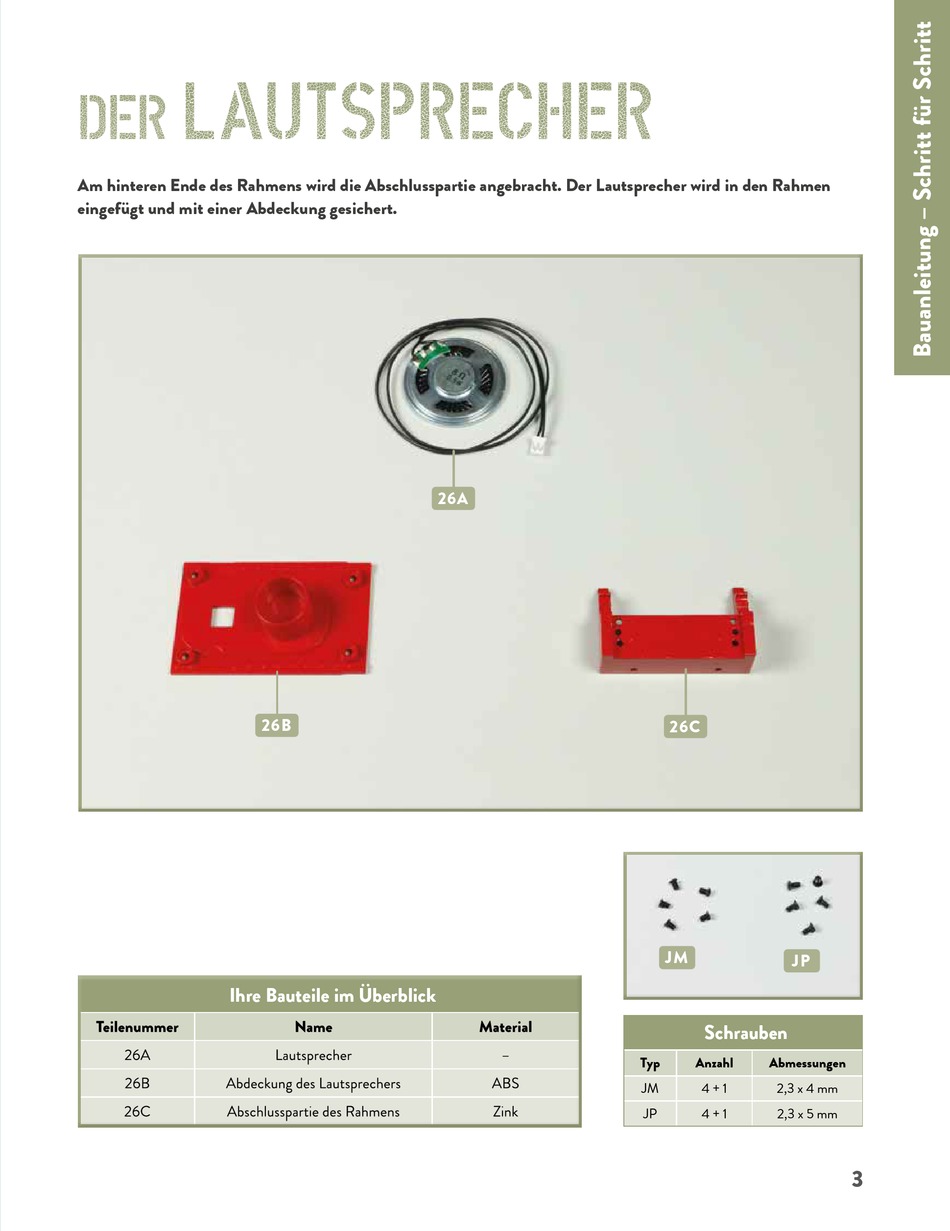

Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
26A
26B
26C
JM
JP
Schrauben
Typ
Anzahl
Abmessungen
JM
4 + 1
2,3 x 4 mm
JP
4 + 1
2,3 x 5 mm
3
