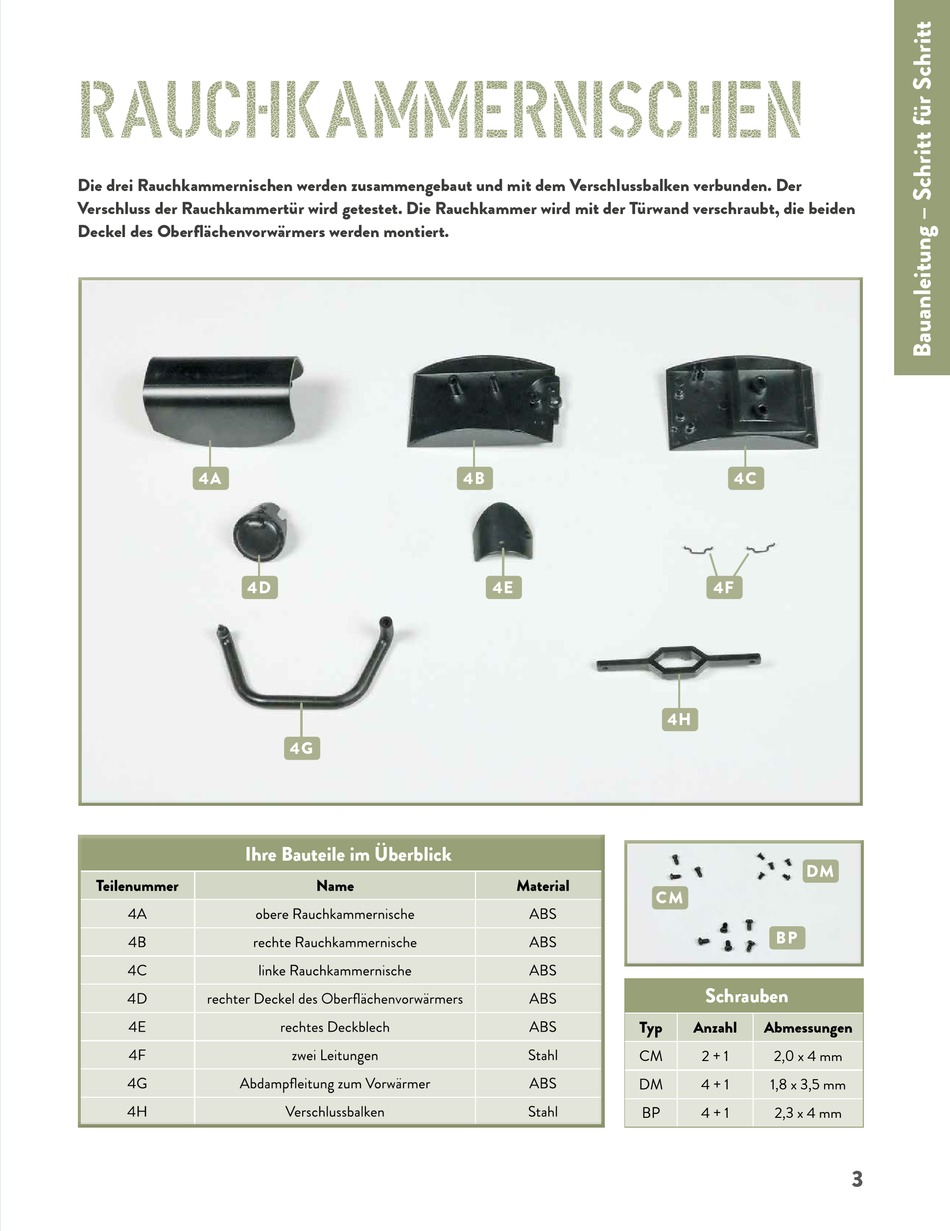

Rauchkammernischen
Die drei Rauchkammernischen werden zusammengebaut und mit dem Verschlussbalken verbunden. Der
Verschluss der Rauchkammertür wird getestet. Die Rauchkammer wird mit der Türwand verschraubt, die beiden
Deckel des Oberflächenvorwärmers werden montiert.
4A
4D
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
4B
4G
4E
4H
CM
Typ
CM
DM
BP
4C
4F
DM
BP
Schrauben
Anzahl
Abmessungen
2 + 1
2,0 x 4 mm
4 + 1
1,8 x 3,5 mm
4 + 1
2,3 x 4 mm
3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hachette BAUREIHE 01
Inhaltszusammenfassung für Hachette BAUREIHE 01
- Seite 1 Rauchkammernischen Die drei Rauchkammernischen werden zusammengebaut und mit dem Verschlussbalken verbunden. Der Verschluss der Rauchkammertür wird getestet. Die Rauchkammer wird mit der Türwand verschraubt, die beiden Deckel des Oberflächenvorwärmers werden montiert. Ihre Bauteile im Überblick Ihre Bauteile im Überblick Schrauben Anzahl Abmessungen 2 + 1...
-
Seite 2: Der Test Des Zentralverschlusses
SCHRITT 1: Der Test des Zentralverschlusses Zunächst werden die drei Rauchkammernischen aneinander Fixieren Sie die beiden Rauchkammernischen befestigt. Legen Sie zwei Schrauben bereit. Fügen Sie die rechte den beiden Schrauben aneinander. Rauchkammernische und die obere Rauchkammernische zusammen, wie es die Pfeile andeuten. Nehmen Sie die linke Rauchkammernische und setzen Sie Befestigen Sie die beiden Rauchkammernischen... -
Seite 3: Montieren Zweier Leitungen
Nehmen Sie die Türwand-Baugruppe und fügen Sie sie mit Die beiden Baugruppen sind korrekt zusammengesetzt: Das der Rauchkammernischen-Baugruppe zusammen. Dabei wird der hintere, breitere Ende des Riegels sitzt waagerecht in der Riegel in die Öffnung des Verschlussbalkens eingefügt. Öffnung des Verschlussbalkens Wenden Sie sich der Vorderseite der Baugruppe zu und drehen Durch das Drehen am Handrad sitzt das breitere Ende des Sie in der angezeigten Richtung am Handrad... -
Seite 4: Montage Der Türwand
SCHRITT 3: Montage der Türwand Positionieren Sie die Rauchkammer so wie abgebildet. Die Türwand-Baugruppe ist vorne in die Rauchkammer Nehmen Sie die Türwand-Baugruppe und setzen Sie sie von oben eingefügt. Legen Sie vier Schrauben bereit. in die Rauchkammer ein, wie es der Pfeil andeutet. Fixieren Sie die Rauchkammer mit den vier Schrauben Versehen Sie die Unterseite vom rechten Deckblech... -
Seite 5: Das Bauergebnis
Der linke Deckel ist an der linken Rauchkammernische fixiert. Nehmen Sie die obere Speiseleitung und versehen Sie die beiden Enden mit kleinen Mengen Sekundenkleber. Das kürzere Ende der Leitung gehört in die obere Bohrung des linken Deckels, auf die der Pfeil weist. Die obere Speiseleitung ist am Modell befestigt: Ihr kurzes Ende sitzt in der...
