BVS CA - SF2 - _ _ _ _ _ _ - _ _ _ _ _ _ - XAS2
4 PRODUKTBESCHREIBUNG

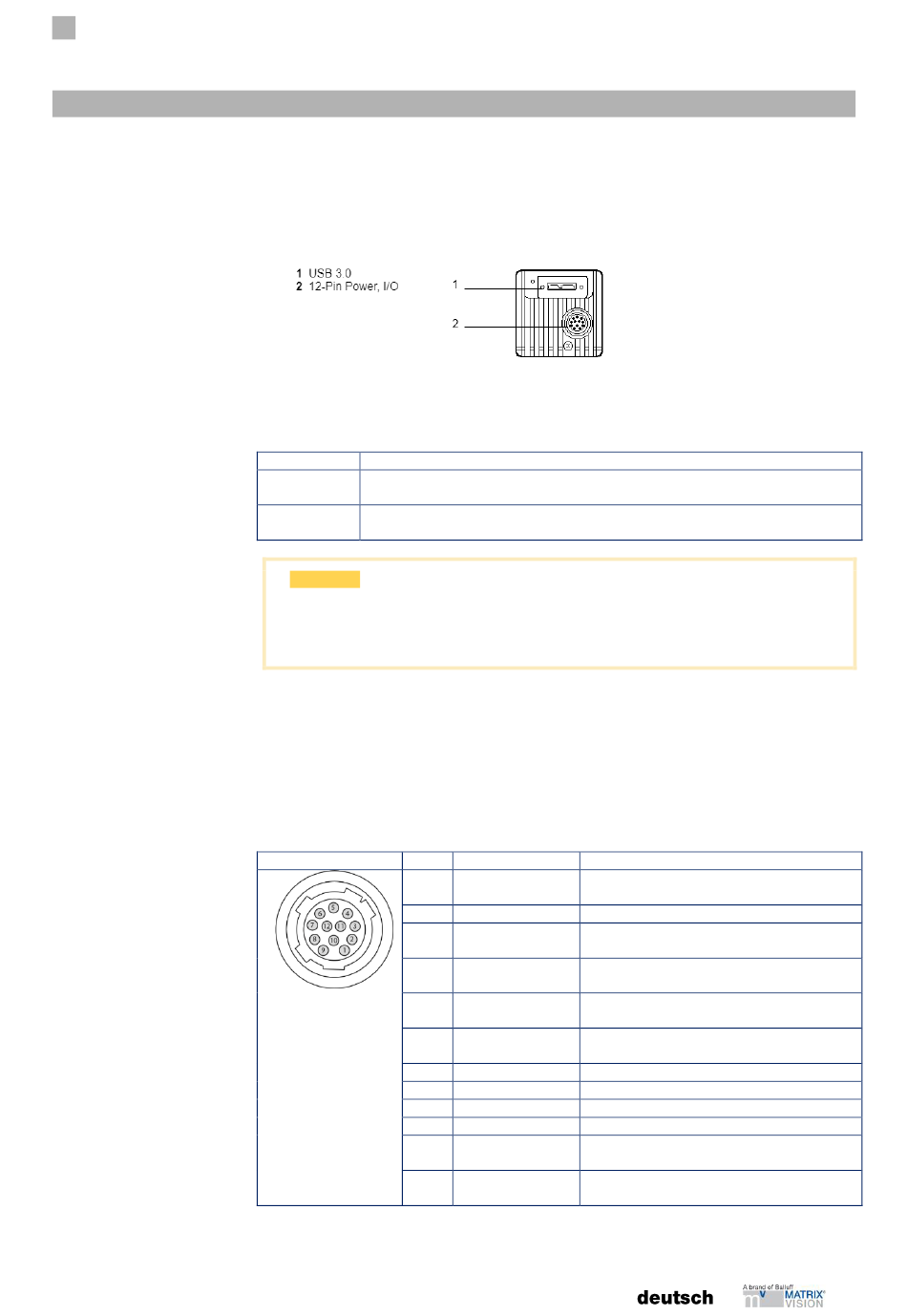

4.5 Anschlüsse und Pinbelegung

4.5.1 Power-I/O

www.matrix-vision.com www. matrix-vision.com
Anschluss Funktion
USB3 Ermöglicht den Anschluss der BVS Industrial Camera an einen PC mit
USB3-Schnittstelle.
Power-I/O Spannungsversorgung der BVS Industrial Camera, zusätzlich stehen
zwei digitale Eingänge und vier digitale Ausgänge zur Verfügung.
WARNUNG
Die BVS Industrial Camera und angeschlossenes Zubehör darf nur mit begrenz-
ter Energie versorgt werden, entsprechend UL 61010-1 Third Edition, Sub. Clau-
ses 9.4 oder LPS entsprechend UL 60950-1 oder Class 2 entsprechend UL 1310
oder UL 1585.
Der Power-I/O-Steckverbinder versorgt die BVS Industrial Camera mit der Versorgungs-
spannung und liefert digitale I/Os:
•
Zwei Eingänge als Optokoppler (3...24 V)
•
Vier Ausgänge als Optokoppler (bis 24 V und 7 mA)
Stecker, 12-polig
Pin
1
2
3
4
5
6
7
8
9
10
11
12
1
Die BVS Industrial Camera kann auch über ein externes Netzteil mit Strom versorgt,
dann mit folgenden Eigenschaften:
Beschreibung Funktion
PWR_IN- Masse
/GND
1
PWR_IN+ 12...25 V Versorgungsspannung
Opto DigOut3 Digitaler Ausgang per Optokoppler
galvanisch getrennt
Opto DigIn0 Digitaler Eingang per Optokoppler
galvanisch getrennt
Opto DigOut2 Digitaler Ausgang per Optokoppler
galvanisch getrennt
Opto DigOut0 Digitaler Ausgang per Optokoppler
galvanisch getrennt
Opto GND Masse für Eingänge
RS232 RX RS232 Empfänger
RS232 TX RS232 Sender
OUT_V+ Spannung für die Ausgänge
Opto DigIn1 Digitaler Eingang per Optokoppler
galvanisch getrennt
Opto DigOut1 Digitaler Ausgang per Optokoppler
galvanisch getrennt
