Balluff BVS SCM1280Z00-07-000 Kurzanleitung

BVS SC-_1280Z00-_ _-0_0
SMART CAMERA
Kurzanleitung
Einleitung
Diese Kurzanleitung gilt für folgende Varianten der
SMARTCAMERA (im Folgenden SmartCamera):
Bestell- Produktbezeich-
code nung
BVS002C BVS SC-
M1280Z00-07-000
BVS0028 BVS SC-
M1280Z00-07-010
BVS002E BVS SC-
C1280Z00-07-000
BVS0029 BVS SC-
M1280Z00-30-010
BVS002A BVS SC-
M1280Z00-30-000
BVS002F BVS SC-
M1280Z00-30-000
Diese Kurzanleitung behandelt nur die Bedienung der
SmartCamera bis zum Öffnen der Konfigurationsoberflä-
che BVS Cockpit. Dort steht Ihnen dann die ausführliche
Bedienungsanleitung zur Camera als auch zu BVS Cockpit
zur Verfügung. Beide Anleitungen finden Sie zudem auf der
Balluff Webseite unter www.balluff.com
Hinweis
Zur sicheren Bedienung müssen die Betriebsan-
leitung auf der SmartCamera und die dort enthal-
tenen Warn- und Sicherheitshinweise unbedingt
gelesen und beachtet werden.

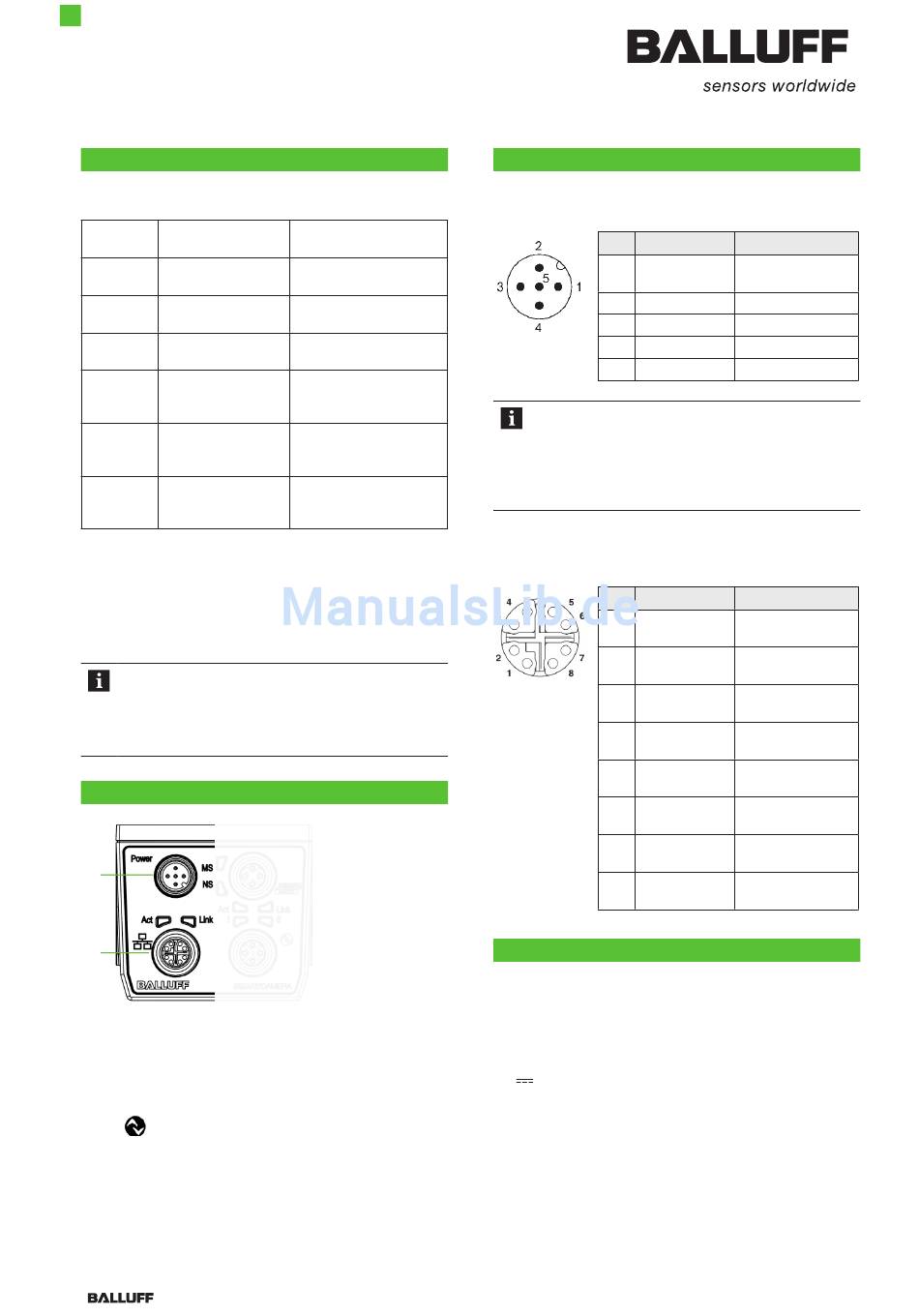

Anschlüsse
1
2
Anschluss Funktion
Power
Spannungsversorgung der
zusätzlich stehen zwei frei konfigurierbare
I/O-Signale zur Verfügung.
SmartCamera
LAN
Bindet die
werk ein.
Beschreibung
SmartCamera
monochrom IO
SmartCamera Ident
monochrom IO
SmartCamera
color IO
SmartCamera Ident
monochrom ProfiNet /
EtherNet/IP + IO-Link
SmartCamera
monochrom ProfiNet /
EtherNet/IP + IO-Link
SmartCamera color
ProfiNet / EtherNet/IP +
IO-Link
1
Power
2
LAN
SmartCamera
,
in ein lokales Netz-
Pinbelegung
Power
Stecker M12, 5-polig, A-kodiert
Pin Beschreibung
1 +24 V
2 I/O 0
3 GND
4 I/O 1
5 n. c.
Hinweis
Die digitalen Sensoreingänge entsprechen der
Richtlinie über Eingänge EN 61131-2,Typ 3.
Jeder Ausgang darf mit maximal 100 mA belastet
werden. Der Gesamtstrom des Moduls darf 4 Am-
pere pro Pin nicht überschreiten.
LAN (Gigabit Ethernet)
Buchse M12, 8-polig, X-kodiert
Pin Beschreibung
1 BI_DA +
2 BI_DA –
3 BI_DB +
4 BI_DB –
5 BI_DD +
6 BI_DD –
7 BI_DC –
8 BI_DC +
Inbetriebnahme
Neben der SmartCamera wird folgendes benötigt:
– Power-Kabel (M12, 2 Meter)
Typ.-bez.: BCC M415-0000-1A-003-PX0434-020
Bestellcode: BCC032F
– Netzteil 24 V
24 V ± 20 % LPS Class 2
LAN-Kabel Gigabit Ethernet
–
Typ.-bez.: BCC M418-E818-8X0-723-PS58N9-020
Bestellcode: BCC0HZK
Anforderungen: mindestens Kategorie 5e nach EIA/
TIA-568. Es wird die Übertragung nach 1000BASE-
T/100BASE-TX/10BASE-T unterstützt.
– PC mit Webbrowser
Google Chrome ab Version 24.0, Mozilla Firefox ab
Version 15.0, Microsoft Internet Explorer ab Version 10
Funktion
Versorgungsspan-
DC
nung
Eingang/Ausgang
Masse
Eingang/Ausgang
Nicht belegt
Funktion
Bidirectional data,
Pair A +
Bidirectional data,
Pair A –
Bidirectional data,
Pair B +
Bidirectional data,
Pair B –
Bidirectional data,
Pair D +
Bidirectional data,
Pair D –
Bidirectional data,
Pair C –
Bidirectional data,
Pair C +
