BVS CA - SF2 - _ _ _ _ _ _ - _ _ _ _ _ _ - XAS2
4 PRODUKTBESCHREIBUNG
4.3
Montage
www.matrix-vision.com
www. matrix-vision.com
Die Kamera verfügt über 12 Innengewinde zur Montage am Einsatzort:
•
Je drei Stück auf jeder Seite des Objektivhalters
Damit ist die sichere und zuverlässige Befestigung gewährleistet.

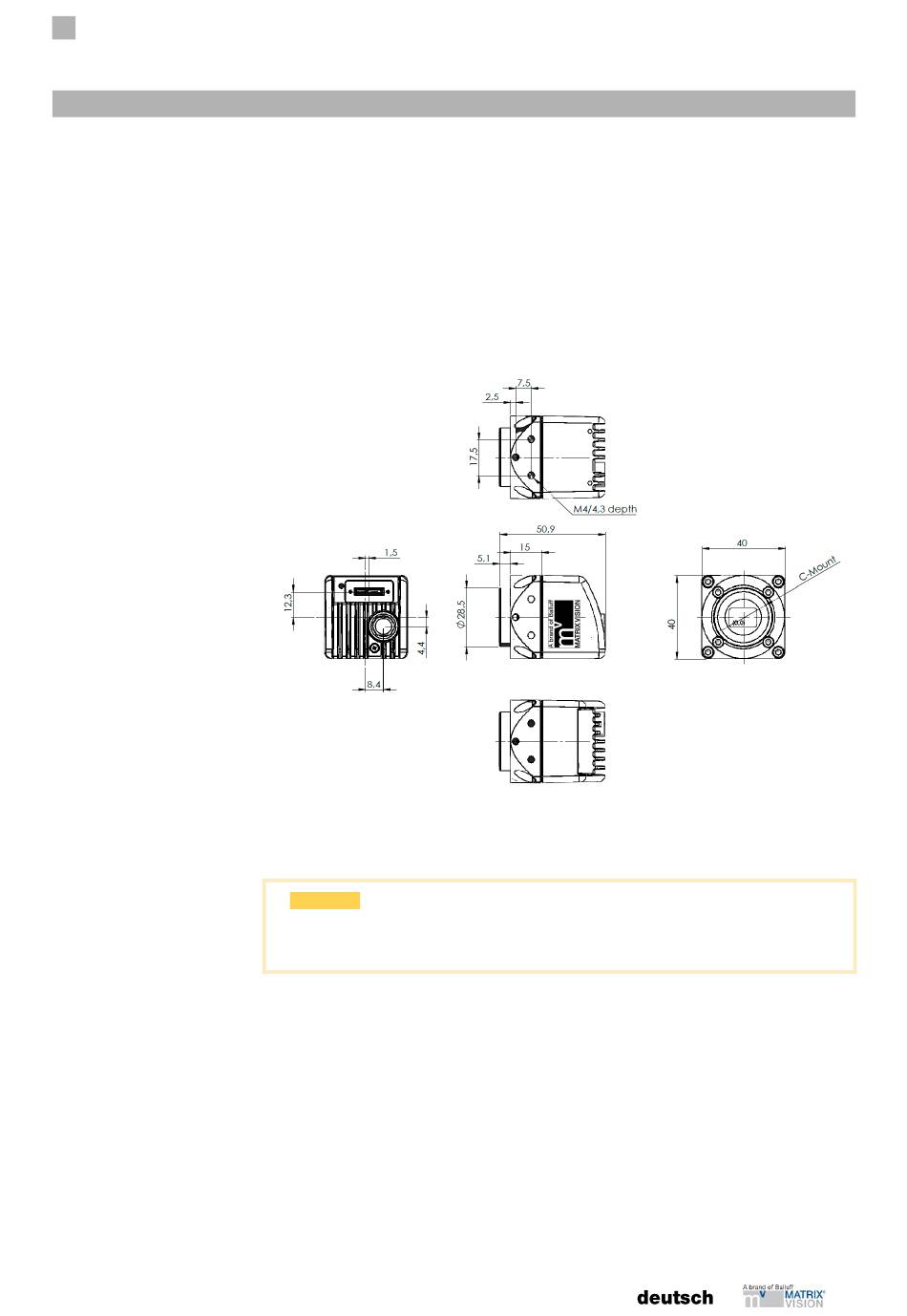

Die nachfolgenden Zeichnungen beschreiben die genaue Lage aller Befestigungslöcher.
Einzelne Gewinde werden auch zur Befestigung optionalen Zubehörs verwendet (siehe
„Zubehör").
Die Verschraubungen an dem Objektivhalter haben ein M4-Gewinde. Die maximale
Einschraubtiefe beträgt 4,5 mm. Das maximale Anzugsdrehmoment ist 2 Nm.
WARNUNG
Die BVS Industrial Camera und Zubehör muss sicher befestigt sein. Verwenden
Sie für die Montage nur Material, welches ausreichend dimensioniert ist und eine
sichere Befestigung gewährleistet.
12
