Balluff BVS002J Kurzanleitung

BVS CA-_- 31 -
Balluff Camera
Kurzanleitung
Einleitung
Diese Kurzanleitung gilt für folgende Varianten:
Bestellcode Produktbezeichnung Beschreibung
BVS002H BVS CA-M1456Z00
-31-000
BVS002J BVS CA-C1456Z00
-31-000
BVS002K BVS CA-M2064Z00
-31-000
BVS002L BVS CA-C2064Z00
-31-000
BVS002M BVS CA-M2464Z00
-31-000
BVS002N BVS CA-C2464Z00
-31-000
BVS002P BVS CA-M4112Z00
-31-000
BVS002R
BVS CA-C4112Z00
-31-000
Diese Kurzanleitung behandelt nur die Bedienung der
Balluff Camera bis zum Öffnen der Konfigurationsober-
fläche BVS Cockpit. Ausführliche Bedienungsanleitungen
finden Sie auf der Balluff Webseite unter www.balluff.com
Hinweis
Zur sicheren Bedienung müssen die Betriebsan-
leitung auf der Balluff Camera und die dort ent-
haltenen Warn- und Sicherheitshinweise unbedingt
gelesen und beachtet werden.

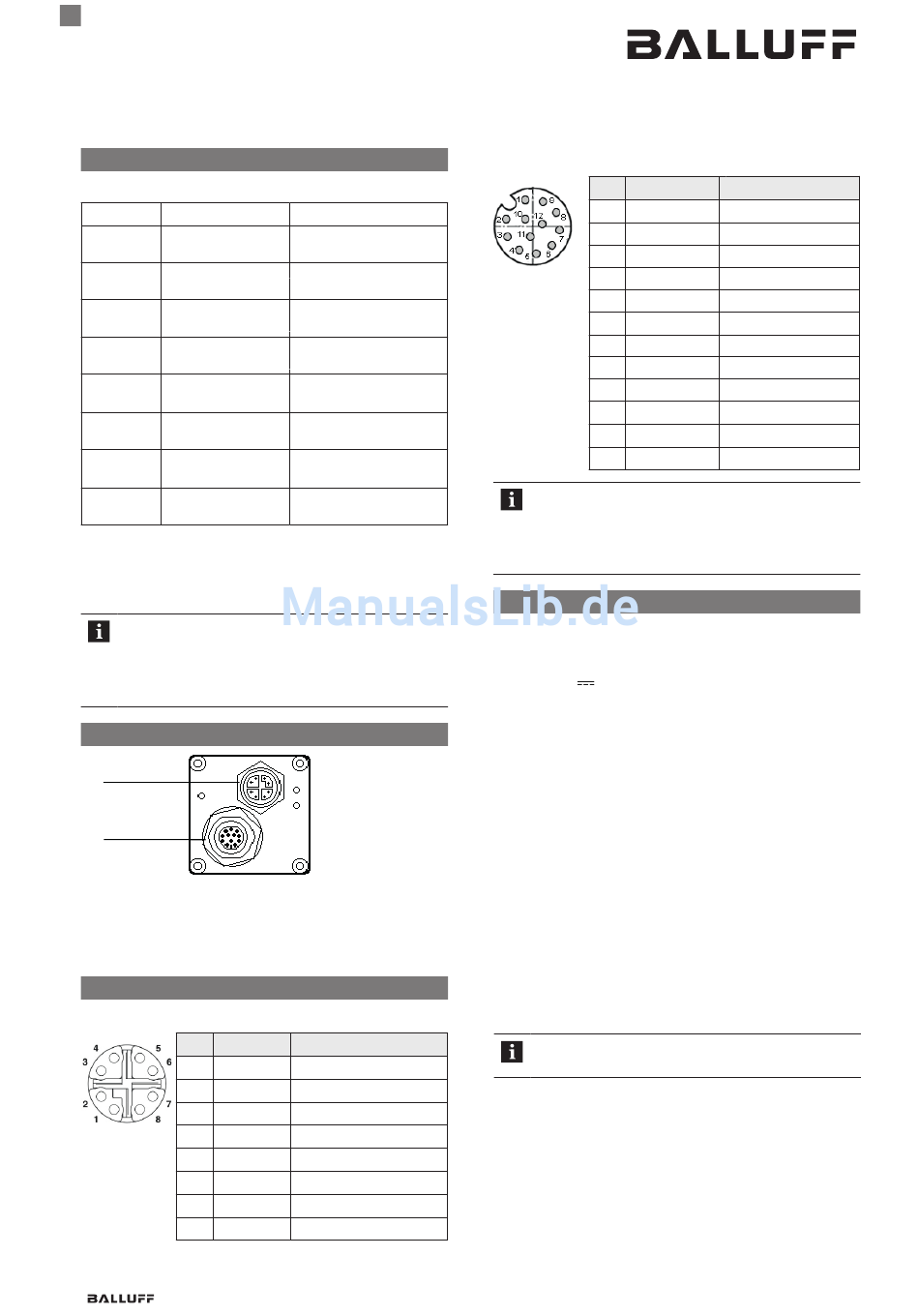

Anschlüsse
1
2
Anschluss Funktion
Power-I/O
Spannungsversorgung der Balluff Camera inklusive
vier digitalen Ein- und vier digitalen Ausgängen.
LAN
Bindet die Balluff Camera in ein lokales Netzwerk ein.
Pinbelegung
LAN (Gigabit Ethernet) Buchse M12, 8-polig, X-kodiert
Pin Signal
1 BI_DA +
2 BI_DA –
3 BI_DB +
4 BI_DB –
5 BI_DD +
6 BI_DD –
7 BI_DC –
8 BI_DC +
Balluff Camera, monochrom
1,6 MPix, Gigabit Ethernet
Balluff Camera, color
1,6 MPix, Gigabit Ethernet
Balluff Camera, monochrom
3,2 MPix, Gigabit Ethernet
Balluff Camera, color
3,2 MPix, Gigabit Ethernet
Balluff Camera, monochrom
5,1 MPix, Gigabit Ethernet
Balluff Camera, color
5,1 MPix, Gigabit Ethernet
Balluff Camera, monochrom
12,1 MPix, Gigabit Ethernet
Balluff Camera, color
12,1 MPix, Gigabit Ethernet
1 LAN
2 Power-I/O
Funktion
Bidirectional data, Pair A +
Bidirectional data, Pair A -
Bidirectional data, Pair B +
Bidirectional data, Pair B -
Bidirectional data, Pair D +
Bidirectional data, Pair D -
Bidirectional data, Pair C -
Bidirectional data, Pair C +
Power-I/O Stecker M12, 12-polig
Pin Signal
1 PWR_IN+
2 PWR_IN-/GND Masse
3 DigOut3
4 Opto DigIn0
5 DigOut2
6 DigOut0
7
Opto GND
8
Opto DigIn2
9
Opto DigIn3
+24V_HSD
10
Opto DigIn1
11
DigOut1
12
Hinweis
Die digitalen Eingänge entsprechen der Richtlinie über
Eingänge EN 61131-2, Typ 3. Jeder Ausgang darf mit
maximal 700 mA belastet werden. Die Last oder Ver-
sorgung muss entsprechend begrenzt werden.
Inbetriebnahme
Neben der Balluff Camera wird Folgendes benötigt:
– Aktuelle Balluff Camera Treiber
Power-I/O Kabel
–
11V - 25V
– Netzteil
–
LAN-Kabel Gigabit Ethernet
Anforderungen: min. Kategorie 5e nach EIA/TIA-568.
– PC mit Webbrowser
Google Chrome ab Version 24.0, Mozilla Firefox ab
Version 15.0, Microsoft Internet Explorer ab Version 10
Schritt 1: Treiber installieren
►
Aktuelle Treiber (Windows) erhalten Sie von der Balluff Website.
Schritt 2: Netzwerkverbindung herstellen
►
Verbinden Sie die Balluff Camera über die Buchse LAN.
Üblicherweise ist die Netzwerkkonfiguration Ihres Rechners
auf IP-Adresse automatisch beziehen eingestellt. Bei der
Firewall-Einstellung sollte der Port 80 freigegeben sein.
Folgende Netzwerkstrukturen sind möglich:
– Direkte Verbindung über ein LAN-Kabel:
IP-Adressen werden automatisch eingestellt.
– Verbindung im gleichen Subnet eines lokalen Netzwerks
mit DHCP: IP-Adressen werden automatisch eingestellt.
Hinweis
Die Verbindung kann etwas Zeit in Anspruch nehmen.
Schritt 3: Balluff Camera einschalten
►
Verbinden Sie jetzt die Stromversorgung am Anschluss
Power I/O mit dem Netzteil. Das Starten dauert ca. 30 s.
Schritt 4: GigE Vision kompatible Software öffnen
Die Kamera kann beispielsweise über das BVS Cockpit
konfiguriert werden. Starten Sie BVS Cockpit und wählen Sie
das Tool "Kamera einrichten" bzw. unter Systemeinstellungen
können Sie über den Menüeintrag "Digitale Ein/Ausgänge" die
digitalen Ein-/Ausgänge einrichten.
Funktion
12V bis 24V Versorgung
Ausgang
Optischer Eingang
Ausgang
Ausgang
Masse für Eingänge
Optischer Eingang
Optischer Eingang
24V für die Ausgänge
Optischer Eingang
Ausgang
