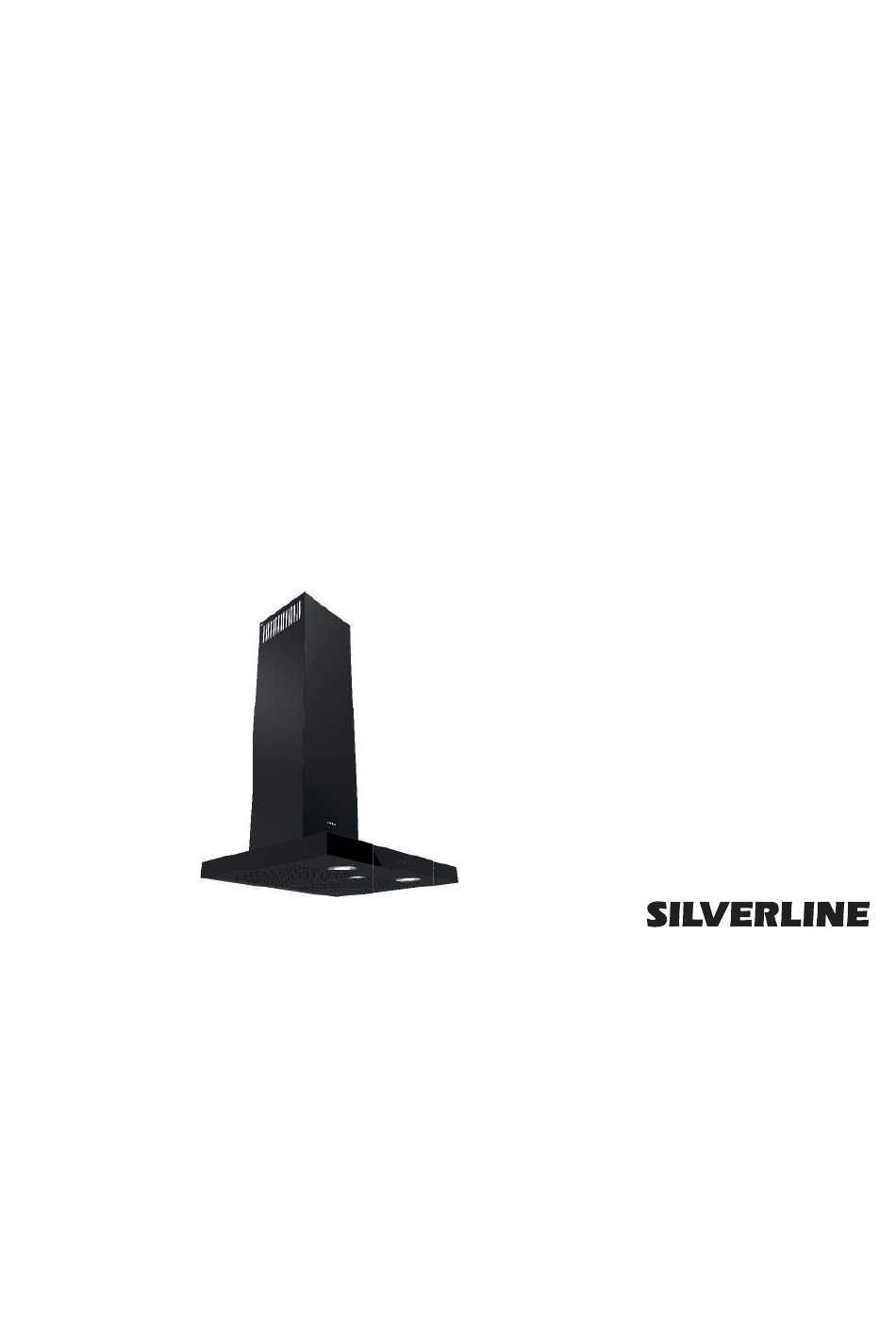

- Seite 1 Bedienungs- und Montageanleitung Für diese Modelle: MIW 600 S - MIW 800 S - MIW 900 S YT610.3182.03/14.04.2023 Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Telefon: +49 (0) 2181 -75668 -0 Telefax: +49 (0) 2181 -75668 -11 E-Mail: info@silverline24.de Internet: www.silverline24.de Originaldokument 1, de_DE ©SILVERLINE Küchengeräte und Handel GmbH 2023 14.04.2023...
-
Seite 3: Ergänzende Anweisungen
Art und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhalts sind ohne schriftliche Genehmi- gung von SILVERLINE Küchengeräte und Handel GmbH ("Her- steller") außer für interne Zwecke nicht gestattet. Zuwiderhand- lungen verpflichten zu Schadenersatz. Der Hersteller behält sich das Recht vor, zusätzliche Ansprüche geltend zu machen. - Seite 4 Ergänzende Anweisungen Bestell-Hotline (für Deutschland, Telefon (Bestell-Hotline) Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxem- +49 (0) 2181-75668-0 burg) +49 (0) 2181-75668-11 E-Mail info@silverline24.de 14.04.2023...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu Ihrer Sicherheit.............. 7 1.1 Symbole in dieser Anleitung......... 7 1.2 Bestimmungsgemäße Verwendung......9 1.3 Kinder und Personen mit eingeschränkter Wahrneh- mung................9 1.4 Lebensgefahr..............9 1.5 Brand-/Feuergefahr............ 10 1.6 Spannungsversorgung..........10 1.7 Transport..............11 1.8 Montage..............11 1.9 Betrieb................. - Seite 6 Inhaltsverzeichnis 9.3 Zubehör..............35 9.3.1 Metallfettfilter............35 9.3.2 Zubehör Abluftbetrieb..........36 9.3.3 Reinigungszubehör..........37 Technische Daten ............39 Typenschild............... 40 Garantie................41 14.04.2023...
-
Seite 7: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Symbole in dieser Anleitung Zu Ihrer Sicherheit 1.1 Symbole in dieser Anleitung Sicherheitshinweise Sicherheitshinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Sicherheitshinweise werden durch Signal- worte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt,... - Seite 8 Zu Ihrer Sicherheit Symbole in dieser Anleitung Warnzeichen Art der Gefahr Warnung vor gefährlicher elekt- rischer Spannung. Warnung vor feuergefährlichen Stoffen. Warnung vor einer Gefahren- stelle. Sicherheitshinweise in Handlungs- Sicherheitshinweise können sich auf bestimmte, einzelne Hand- anweisungen lungsanweisungen beziehen. Solche Sicherheitshinweise werden in die Handlungsanweisung eingebettet, damit sie den Lesefluss beim Ausführen der Handlung nicht unterbrechen.
-
Seite 9: Bestimmungsgemäße Verwendung
Zu Ihrer Sicherheit Lebensgefahr 1.2 Bestimmungsgemäße Verwendung Die Dunstabzugshaube ist zum Absaugen von Koch- oder Brat- dünsten über einer Elektro- oder Gaskochstelle im privaten Haushalt bestimmt. Sie ist nicht für die gewerbliche Nutzung oder für die Verwendung im Außenbereich geeignet. Jede weitere Verwendung gilt als nicht bestimmungsgemäß... -
Seite 10: Brand-/Feuergefahr
Zu Ihrer Sicherheit Spannungsversorgung Geräte mit einer Luftzirkulation (z. B. Öfen, Heizkessel, Warmwas- serbereiter, die mit Gas, Öl, Holz oder Kohle betrieben werden) entnehmen die Verbrennungsluft vom Installationsort und entladen die Abgase über das Abgassystem (z. B. Kamin) nach außen. Mit der betätigten Dunstabzugshaube werden von der Küche und den benachbarten Räumen Luft angezogen. -
Seite 11: Transport
Zu Ihrer Sicherheit Betrieb Wird eine zusätzliche Steckdose für den Anschluss des Geräts benötigt, müssen Sie eine Elektrofachkraft hinzuziehen. Fassen Sie den Netzstecker niemals mit nassen Händen an. Achten Sie darauf, dass das Netzkabel nicht geknickt oder ein- geklemmt wird. Ziehen Sie den Netzstecker, um das Gerät vom Netz zu trennen. -
Seite 12: Defekt
Zu Ihrer Sicherheit Entsorgung 1.10 Defekt Sollte das Gerät einmal defekt sein, versuchen Sie nicht, dieses eigenhändig zu reparieren. Wenn das Netzkabel und der Netzstecker beschädigt sind, müssen diese ersetzt werden, um Gefahren durch Stromschlag zu vermeiden. Schalten Sie nie ein defektes Gerät ein, um einen Stromschlag zu vermeiden. - Seite 13 Zu Ihrer Sicherheit Entsorgung UMWELT! Gefahr für die Umwelt durch falsche Entsor- gung! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. – Lassen Sie Elektroschrott und Elektronikkom- ponenten von zugelassenen Fachbetrieben entsorgen. – Holen Sie im Zweifelsfall Auskunft zur umwelt- gerechten Entsorgung bei der örtlichen Kom- munalbehörde oder Entsorgungsfachbetrieben ein.
-
Seite 14: Auspacken Und Montieren
Auspacken und Montieren Auspacken Auspacken und Montieren 2.1 Auspacken Alle Teile der Dunstabzugshaube werden in einem Karton geliefert. WARNUNG! Erstickungsgefahr beim Spielen mit Verpa- ckungsmaterial! Beim Spielen mit Verpackungsmaterial besteht Erstickungsgefahr. – Bewahren Sie Verpackungsmaterial für Kinder und Personen, die die Gefahren nicht ein- schätzen können, unzugänglich auf. -
Seite 15: Lieferumfang
Lieferumfang Lieferumfang Abb. 3 Haubenkörper Ø6mm Kunststoffdübel Innenschacht Ø10mm Kunststoffdübel Aussenschacht 10- 5,5x60 Montage-Schrauben Schacht Verbindungsblech 11- M5x35 Montage-Schrauben für Schacht-Verbin- Bedienungsanleitung dungsblech Montageschablone 12- 3,9x22 Schrauben für Schacht Montagewinkel 13- 3,5x9,5 Schrauben für Schacht 14.04.2023... -
Seite 16: Technische Maßzeichnung
Lieferumfang Technische Maßzeichnung 3.1 Technische Maßzeichnung Abb. 4: MIW 600 S 14.04.2023... - Seite 17 Lieferumfang Technische Maßzeichnung Abb. 5: MIW 800 S 14.04.2023...
- Seite 18 Lieferumfang Technische Maßzeichnung Abb. 6: MIW 900 S 14.04.2023...
- Seite 19 Lieferumfang Technische Maßzeichnung Berücksichtigen Sie vor der Montage die Breite, Länge, minimalen und maximalen Abmessungen der Dunstabzugshaube, wenn Sie den Montage- plan erstellen. 14.04.2023...
-
Seite 20: Vor Der Montage Beachten
Vor der Montage beachten Anwendung ohne Aktivkohlefilter im Abluftbetrieb Vor der Montage beachten 4.1 Anwendung mit Aktivkohlefilter (optional) im Umluftbetrieb Sie können die Dunstabzugshaube im Umluftbetrieb verwenden. WARNUNG! Brandgefahr durch verstopfte Luftschlitze! Durch zugebaute oder verstopfte Luftschlitze besteht Brandgefahr. – Prüfen Sie die Luftschlitze auf Verunreini- gungen und entfernen Sie diese, falls erforder- lich. -
Seite 21: Stromanschluss
Vor der Montage beachten Stromanschluss Nachteile (ggü. Umluftbetrieb) größerer Planungs- und Montageaufwand Insbesondere in der kalten Jahreszeit ergeben sich höhere Heizkosten durch den Transport der aufgeheizten Raumluft nach draussen und durch die kalte Zuluft in den Raum. 4.3 Stromanschluss Damit kein störendes Kabel sichtbar ist, sollten Sie den Stroman- schluss vor der Montage planen. -
Seite 22: Einrichtung Und Montage
Einrichtung und Montage Vorbereitung der Montage Einrichtung und Montage 5.1 Benötigte Werkzeuge und Hilfsmittel Bevor Sie mit der Montage beginnen, legen Sie sich folgende Werkzeuge und Hilfsmittel zurecht: Abb. 7: Werkzeuge und Hilfsmittel Stabile Stehleiter Bohrmaschine mit Bohrer Ø 10 und 6 mm Kreuzschlitz-Schraubendreher Wasserwaage Bleistift (nicht abgebildet) - Seite 23 Einrichtung und Montage Vorbereitung der Montage GEFAHR! Stellen Sie vor dem Bohren der Wand sicher, dass an den Stellen, an denen Sie bohren möchten, keine Strom-, Gas- oder Wasserleitungen ver- laufen. Zeichnen Sie eine Mittellinie senkrecht zur Wand von der Decke bis zur Unterkante der Dunstabzugshaube (Abb.
- Seite 24 Einrichtung und Montage Vorbereitung der Montage Befestigen Sie die 2 im Montagezubehör enthaltenen Montage- winkel mit 5,5x60 Schrauben am Haubenkörper (Abb. 11). Abb. 11 Hängen Sie die Dunstabzugshaube an den Punkten A und B an die Montagewinkel und ziehen Sie die Befestigungs- schrauben an (Abb.
- Seite 25 Einrichtung und Montage Vorbereitung der Montage Entfernen Sie die Schutzfolien auf den Schächten. Setzen Sie beide Schächte oben auf die Dunstabzugshaube und ziehen Sie den Innenschacht nach oben bis zum Verbin- dungsblech. Abb. 14 Verschrauben Sie den Innenschacht rechts und links an dem Verbindungsblech (Abb.
-
Seite 26: Fensterkippschalter Installieren (Nur Für Abluftbetrieb) Oder Mit Silverswitch® Deluxe
Einrichtung und Montage Fensterkippschalter installieren (nur für Abluftbetrieb) oder mit SilverSwitch® Deluxe 5.3 Fensterkippschalter installieren (nur für Abluftbetrieb) oder mit SilverS- witch® Deluxe Für den Abluftbetrieb muss bei gleichzeitigem Betrieb einer Dunst- abzugshaube und einer raumluftabhängigen Feuerstätte zur aus- reichenden Frischluftversorgung ein Fensterkippschalter installiert werden. -
Seite 27: Bedienung
Bedienung Sicherheit bei der Bedienung Bedienung 6.1 Sicherheit bei der Bedienung WARNUNG! Verletzungsgefahr durch unsachgemäße Bedie- nung! Durch eine unsachgemäße Bedienung besteht Verletzungsgefahr und die Gefahr von Sach- schäden. – Prüfen Sie das Gerät vor jeder Benutzung. Ein defektes Gerät darf nicht verwendet werden. –... -
Seite 28: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Wartung > Wartungsintervalle Wartung, Reinigung und Pflege 7.1 Wartung Elektrischer Strom GEFAHR! Lebensgefahr durch elektrischen Strom! Durch Berührung von spannungsführenden Teilen des Geräts besteht unmittelbare Lebensgefahr durch Stromschlag. – Ziehen Sie vor sämtlichen Wartungs- und Rei- nigungsarbeiten den Netzstecker oder schalten Sie die Sicherung im Sicherungskasten ab. -
Seite 29: Metallfettfilter Reinigen
Wartung, Reinigung und Pflege Wartung > Metallfettfilter reinigen 7.1.2 Metallfettfilter reinigen Der Metallfettfilter des Gerätes kann feste Teile des Küchen- dampfes enthalten (z.B. Öl oder Staub) und beugt Verunreini- gungen der Dunstabzugshaube vor. Ausbauen des Metallfettfilters 1- Metallfettfilter 2- Absaugungsplatte 3- Verriegelung Absaugungsplatte Abb. - Seite 30 Wartung, Reinigung und Pflege Wartung > Metallfettfilter reinigen Starten sie ein Programm mit einer maximalen Temperatur von 55°C. Während des Spülvorgangs in der Spülma- schine kann sich die Farbe geringfügig ändern. Die Funktion des Metallfettfilters wird dadurch nicht beeinträchtigt. Trocknen Sie den Metallfettfilter auf einer saugfähigen Unter- lage ð...
-
Seite 31: Aktivkohlefilter Einsetzen (Nur Bei Umluftbetrieb)
Aktivkohlefilter Aktivkohlefilter ist nicht im Lieferumfang enthalten. Sie können einen Aktivkohlefilter (AF 300 oder AF 500) vom autorisiertem Fachhandel oder direkt bei SILVERLINE erhalten. Das von Ihnen gekaufte Gerät eignet sich für den Betrieb mit einem Aktivkohlefilter (nur bei Umluftbetrieb). -
Seite 32: Störungen Und Störungsbehebung
Störungen und Störungsbehebung Störungsbehebung Störungen und Störungsbehebung 8.1 Störungen WARNUNG! Verletzungsgefahr durch ein defektes Gerät! Ein defektes Gerät kann Verletzungen verursa- chen. – Verwenden Sie niemals ein defektes Gerät. – Ziehen Sie den Netzstecker oder schalten Sie die Sicherung im Sicherungskasten ab, bevor Sie auf Fehlersuche gehen. - Seite 33 Störungen und Störungsbehebung Störungsbehebung Wenn Sie das Problem mit Hilfe dieser Tabelle nicht beheben konnten, kontaktieren Sie den Kun- dendienst ( Ä „Kundendienst-Hotline (für Deutsch- land, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3). 14.04.2023...
-
Seite 34: Zubehör Und Ersatzteile
Zubehörs oder Ersatzteile können Gefahren für Sie entstehen sowie Beschä- digungen, Fehlfunktionen oder Totalausfall des Geräts verursacht werden. – Verwenden Sie nur Original-Ersatzteile von SILVERLINE oder von SILVERLINE zugelas- senes Zubehör. – Kontaktieren Sie bei Unklarheiten stets den Kundendienst Ä „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich,... -
Seite 35: Fensterkippschalter
Motor des Dunstabzuges gesteuert bzw. getrennt wird. Beleuchtung und Uhrzeitanzeige des Gerätes funktionieren wei- terhin. Bei SILVERLINE können Sie grundsätzlich zwischen der kabelge- bundenen und der funkgesteuerten Version des Fensterkippschal- ters wählen. Beide Systeme arbeiten sicher und zuverlässig. Bei der Verwendung des Funksystems kann es unter Umständen... -
Seite 36: Zubehör Abluftbetrieb
Zubehör und Ersatzteile Zubehör > Zubehör Abluftbetrieb Aktivkohlefilter Abb. 27 AF 300 AF 500 - 3x waschbar Abb. 27: Aktivkohlefilter 9.3.2 Zubehör Abluftbetrieb Fensterkippschalter mit Kabel Abb. 28 Art.-Nr.: FKS-Kabel Das Öffnen des Fensters wird über einen Sensor registriert und schaltet den Motor der Dunstabzugshaube frei. -
Seite 37: Reinigungszubehör
Abb. 31: Funk-Abgastemperatur- wächter 9.3.3 Reinigungszubehör Abb. 32 Art.-Nr.: 40-20862 Pflege-Set zur Reinigung und zum Schutz der Edelstahl- und Glas- flächen von SILVERLINE Dunstabzugshauben. Bestehend aus: 1x Edelstahlpflege, 1x Edelstahlreiniger, 1x Glasreiniger, 1x Putz- stein, 1x Schwämmchen Abb. 32: Pflege-Box 14.04.2023... - Seite 38 Zubehör und Ersatzteile Zubehör > Reinigungszubehör Edelstahl-Pflegespray Abb. 33 Art.-Nr.: PS 500 Abb. 33: Edelstahl-Pflegespray 14.04.2023...
-
Seite 39: Technische Daten
Technische Daten Technische Daten MİA Bestellnummern MIW 600 S MIW 800 S MIW 900 S Modell Wandhaube Deluxe Betriebsart Abluft- oder Umluftbetrieb Luftauslassanschluss [mm] Ø150 Produktabmessungen (Länge x 600x505x1023 800x505x1023 900x505x1023 Breite x Höhe) [mm] Netto-Gewicht [kg] 14,3 14,8 16,6 Netzanschluss 220 - 240 V~/50 Hz Motorleistung [W]... -
Seite 40: Typenschild
Typenschild Typenschild Das Typenschild befindet sich im Haubenkörper hinter dem Metall- fettfilter und beinhaltet die unten genannten Informationen: Abb. 34: Typenschild (Beispiel) Modell Artikelnummer Marke Revisionsnummer Seriennummer Herstellerinformationen Technische Daten 14.04.2023... -
Seite 41: Garantie
Garantie Garantie In Deutschland, Österreich, Schweiz, Frankreich, Belgien, Nie- derlande und Luxemburg Wir garantieren dem Endkunden nach Maßgabe der nachfol- genden Bestimmungen, dass das an den Endkunden gelieferte Gerät innerhalb eines Zeitraums von 2 Jahren ab Auslieferung (Garantiefrist) frei von Material- oder Verarbeitungsfehlern sein wird. - Seite 42 Garantie erklärt hat. Voraussetzung des Garantieanspruchs ist weiterhin die Vorlage der Originalrechnung und des Lieferscheins mit Liefer- datum. Die Kosten eines Vor-Ort-Services übernehmen wir. Hat jedoch der zuständige Kundendienst dem Endkunden für die Ein- sendung ein bestimmtes Frachtunternehmen genannt und nutzt der Kunde ein anderes Frachtunternehmen, kommen wir für die Kosten der Einsendung nicht auf.
- Seite 43 Garantie Bei Reklamationsanfragen wenden Sie sich bitte an den Kundendienst ( Ä „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3).(). 14.04.2023...
