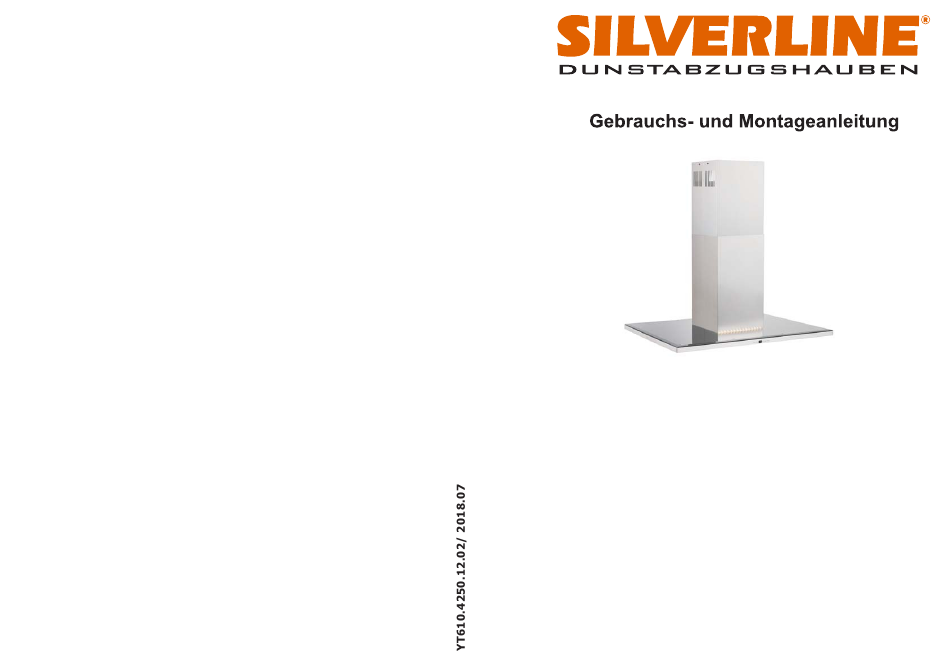

- Seite 1 SLIM ISOLA YT610.4250.12.02/ 2018.07...
-
Seite 2: Tel.: +49 (0) 2181 - 75668- 350
Tel.: +49 (0) 2181 - 75668- 350 Fax: +49 (0) 2181 - 75668- 33 kundend enst@s lverl ne24.de B tte heben S e d ese Bed enungsanle tung an e nem e nfach zu erre chenden Platz auf. Ihr SILVERLINE- Team... -
Seite 3: Inhaltsverzeichnis
Kundend enst Inhaltsverzeichnis Sollte am Gerät e n techn scher Fehler auftreten, setzen S e s ch b tte m t unserem Kundend enst n Verb ndung: Lieber Kunde Für Deutschland, Österre ch und BeNeLux Inhaltsverzeichnis HOTLINE Tel.: +49 (0) 2181 - 75668- 350 Einzelteile der Dunstabzugshaube Fax: +49 (0) 2181 - 75668- 33 Technische Daten... -
Seite 4: Einzelteile Der Dunstabzugshaube
Einzelteile der Dunstabzugshaube Metallfettfilter 8 Beleuchtung Technische Daten Modellname: Slim Isola Netzanschluss: 220-240 V~/50 Hz Leistung der Beleuchtungsmittel: 4 x 1,5 W Halogenlampe 12 V / Led Motorleistung 275 W Nennleistung 281 W Maße (BxT) 89,8x66 cm - 90 cm Variante Höhe von-bis... - Seite 5 Montagezeichnungen Abb.7b Abb.8 Abb.9...
- Seite 6 Bedienung mit LED-Display und elektronischer 4-Stufen-Schaltung Motor Motor- Nachlauf- Licht An/Aus Laufstufe automatik An/Aus Abb.5 Abb.5a Abb.4 Abb.5b Beleuchtung (Nur bei Umluft) Drücken sie die Taste Das Licht geht an oder aus. Abb.6 LED-Designstreifen vor dem Schacht Durch längeres Drücken der Taste schalten Sie den LED-Designstreifen ein oder aus.
- Seite 7 Abb.1 Wichtiger Hinweis: Fettfilterreinigungsanzeige „C“ Wenn im Display der Buchstabe C blinkt zeigt dies Ihnen an, daß Sie die Fettfilter-Kassetten reinigen müssen (s. Punkt “Metallfettfilter reinigen”). Abb.3 Löschen dieses blinkenden C: Das aufgeleuchtete oder blinkende "C" müssen Sie manuell löschen: Gebläse und Beleuchtung müssen dazu ausgeschaltet sein.
-
Seite 8: Wartung, Reinigung Und Pflege
Montage des Haubenkörpers mit Schacht (Abb.6a und 6b): Wartung, Reinigung und Pflege Schieben Sie den kompletten Schacht (Ausrichtung Abluft- oder Umluftbetrieb) über die Motorbox und arretieren Sie diesen mit einer Achtung: kleinen Schraube an einem Loch an der Motorbo x ( Abb.6) Vor sämtlichen Wartungs- und Reinigungsarbeiten müssen Sie den Haube im Abluftbetrieb : Schacht-Teleskopteil mit Umluft-Öffnungen... -
Seite 9: Metallfettfilter Abnehmen Und Reinigen
Metallfettfilter abnehmen und reinigen... -
Seite 10: Aktivkohlefilter Austauschen
Aktivkohlefilter austauschen (nur bei Hauben im Umluftbetrieb) Der Aktivkohlefilter in Ihrer aube ist Modell: AF300 oder AF500( waschbar) Mehr dazu auf Seite “Wartung, Reinigung und Pflege” Bei Fragen wenden Sie sich bitte an Ihren vertrauten Fachhändler. Hinweis: Bei Einsatz der Haube im Umluftbetrieb sollte nach Beendigung des Kochvorganges die Nachlaufautomatik etwa 10-15 Minuten zum Nachtrocknen des Kohlefilters eingesetzt werden. - Seite 11 Eine Lampe der Haubenbeleuchtung ist ausgefallen: Bitte tauschen Sie diese Lampe aus : Austausch der Leuchtmittel.
-
Seite 12: Kundendienst
Beleuchtungsart / Leuchtmittel austauschen Beleuchtungsart / Leuchtmittel austauschen indirekte Beleuchtung ist ausgefallen / Ein Leuchtmittel ist defekt Bitte wenden Sie sich an den Kundendienst. Die Beleuchtung ist ausgefallen / Ein Leuchtmittel ist defekt Die Einschaltgarantie für Leuchtmittel ist 8 Tage Es werden hochwertige Leuchtmittel mit langer Lebensdauer eingesetzt.
