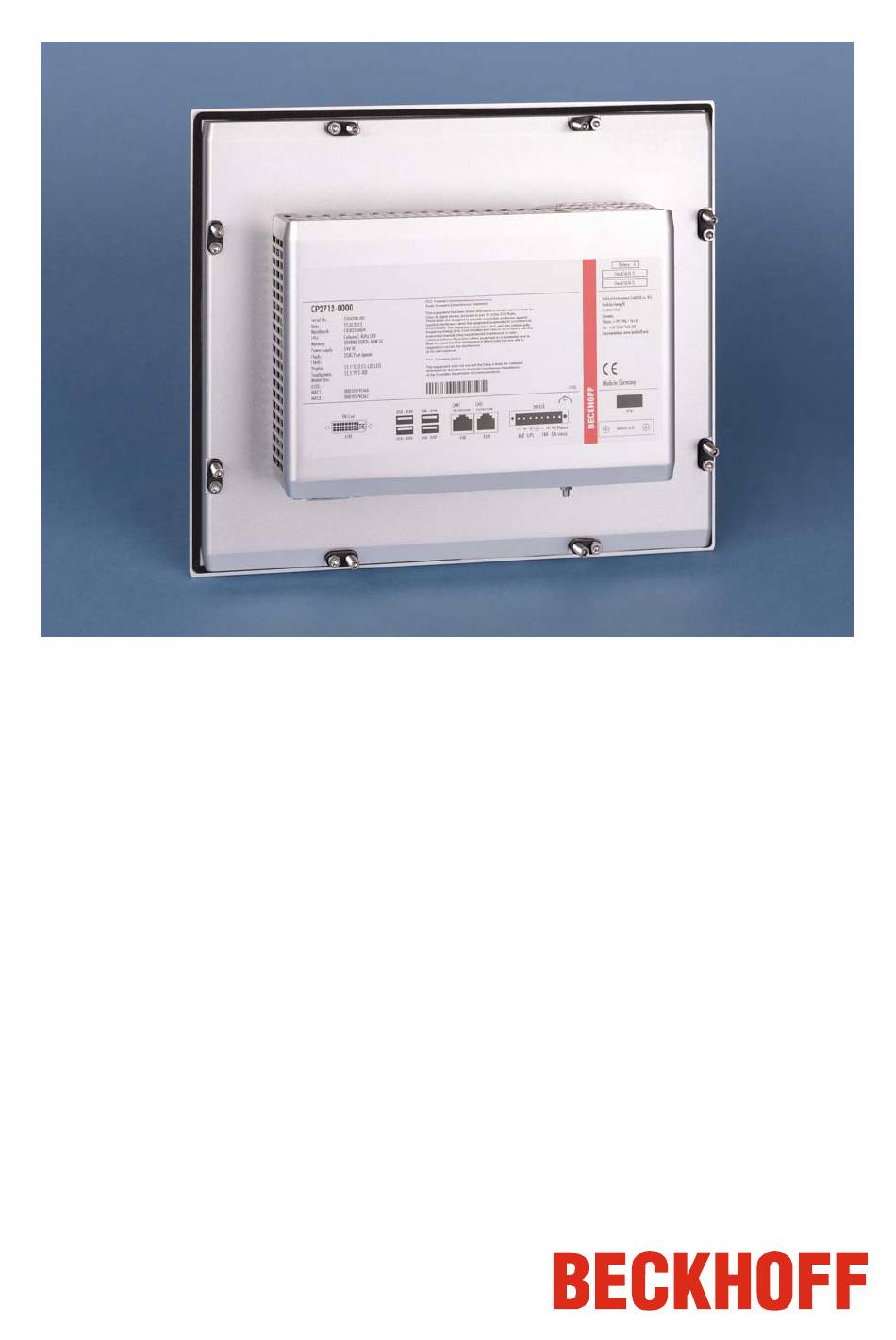

- Seite 1 Installations- und Betriebsanleitung für CP27xx Lüfterloser Multitouch-Einbau-Panel-PC Version: 1.0 Datum: 25.09.2015...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis 1 Vorwort Hinweise zur Dokumentation 1.1.1 Disclaimer 1.1.2 Marken 1.1.3 Patente 1.1.4 Copyright 1.1.5 Auslieferungszustand 1.1.6 Lieferbedingungen Erklärung der Sicherheitssymbole Grundlegende Sicherheitsmaßnahmen Sorgfaltspflicht des Betreibers 1.4.1 Nationale Vorschriften 1.4.2 Maßnahmen im Störfall 1.4.3 Anforderungen an das Bedienungspersonal 2 Produktbeschreibung Produktübersicht Bestimmungsgemäße Verwendung Zugang zu den Anschlüssen...
- Seite 4 Inhaltsverzeichnis 3.3.1 Beckhoff Netzteil-Technologie 3.3.2 Pinbelegung Anschlussstecker Montage des Versorgungskabels Anschließen der Stromversorgung 3.5.1 Kabelquerschnitte 3.5.2 Spannung prüfen und anschließen 3.5.3 Beschaltung zum Herunterfahren des PCs 3.5.4 Die Funktion von PC_ON und Power-Status 3.5.5 USV-Ausgang (UPS Output) 3.5.6 Die Funktion von UPS Output 3.5.7...
- Seite 5 Inhaltsverzeichnis Zulassungen für USA and Kanada FCC Zulassungen für die Vereinigten Staaten von Amerika FCC Zulassungen für Kanada CP27xx...
- Seite 6 Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. 1.1.6 Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. CP27xx...
- Seite 7 Vorwort 1.2 Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Diese Symbole sollen den Leser vor allem auf den Text des nebenstehenden Sicherheitshinweises aufmerksam machen. Akute Verletzungsgefahr! Wenn der Sicherheitshinweis neben diesem Symbol nicht beachtet wird, besteht unmittelbare Gefahr für Leben und Gesundheit von Personen.
- Seite 8 Vorwort 1.3 Grundlegende Sicherheitsmaßnahmen Bevor der Panel-PC abgeschaltet werden darf, muss die laufende Software regulär beendet werden. Ansonsten können Daten verloren gehen. Lesen Sie dazu den Abschnitt Panel-PC ein- und ausschalten. Anlagenteile abschalten und Panel-PC von der Anlage abkoppeln Vor dem Öffnen des Gehäuses und immer, wenn der Panel-PC nicht für Steuerungszwecke eingesetzt wird, beispielsweise während der Funktionsprüfung Achtung nach einer Reparatur, müssen zuerst alle Anlagenteile abgeschaltet und danach der...
- Seite 9 • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. Der Panel-PC kann nicht vom Anwender geöffnet werden! Bei technischen Fragen wenden Sie sich bitte an den Beckhoff Service. Hinweis 1.4.1 Nationale Vorschriften Je nach Maschinen- und Anlagentyp, in dem der Industrie-PC zum Einsatz kommt, bestehen nationale Vorschriften für Steuerungen solcher Maschinen und Anlagen, die der Betreiber einhalten muss.
- Seite 10 Die lüfterlosen Einbau-Panel-PCs der Serie CP27xx zeichnen sich durch ein modernes Bedienkonzept mit Multitouch-Display sowie zeitgemäßes, elegantes Gerätedesign aus. Sie sind konzipiert für den Einbau in die Front eines Schaltschranks. Die CP27xx verbinden das Beckhoff Control-Panel-Design mit modernster Industrie-PC-Technik. Für jede Anwendung steht die passende Displaygröße zur Verfügung.
- Seite 11 Produktbeschreibung 2.2 Bestimmungsgemäße Verwendung Der Multitouch-Einbau-Panel-PC CP27xx ist für den industriellen Einsatz in der Maschinen- und Anlagentechnik konzipiert. In ein Aluminium-Gehäuse ist ein Multifinger-Touchscreen eingebaut. Der Einbau erfolgt in die Front von Schaltschränken. Explosionsgefahr! Der Panel-PC darf nicht im explosionsgefährdeten Bereich eingesetzt werden. GEFAHR 2.3 Zugang zu den Anschlüssen Die Anschlüsse des Panel-PCs befinden sich auf der Unterseite des Gehäuses.
- Seite 12 Produktbeschreibung 2.4 Schnittstellen X103 X104-X107 X108 X109 X110 Ground DVI-I out LAN1 LAN2 Power 2.4.1 DVI-I out (Digital Visual Interface) (X103) Der DVI Anschluss (X103) dient der Übertragung des Videosignals. Unterstützt wird die DVI-I Norm. 2.4.2 USB-Ausgang (X104 - X107) Die vier USB-Schnittstellen (X104 - X107, Stecker-Typ A) dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss.
- Seite 13 Der Einbau-Panel-PC kann bei entsprechender Bestell-Option um einen Modulslot erweitert werden: Optionen Erweiterung C9900-B518 PCIe-Modulslot integriert im CP27xx zum Einschub von Beckhoff-PCIe-Modulen 2.6.1 Zugang zum Modulslot Der PCIe-Modulslot befindet sich hinter dem Abdeckblech im Bereich der Anschlüsse des Panel-PCs. Abdeckblech (1) Befestigungsschrauben (2) Für die Montage einer Steckkarte lösen Sie zunächst die Befestigungsschrauben (2).
- Seite 14 4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. CP27xx...
- Seite 15 Installation 3.2 Einbau in die Schaltschrankwand Der Panel-PC CP27xx ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). 3.2.1 Vorbereitung der Schaltschrankwand Die Schaltschrankwand muss mit dem nötigen Einbauausschnitt entsprechend der Geräteabmessungen des Panel-PCs ausgestattet werden (siehe Kapitel Abmessungen).
- Seite 16 Installation 3.2.3 Befestigung des Panel-PCs Die Befestigung des Panel-PCs erfolgt mit Klemmhebeln. Die Ausschnittgröße für den Panel-PC entnehmen Sie dem Kapitel Technische Daten, die Wandstärke kann von 1 mm bis 5 mm betragen. 1. Setzen Sie den Panel-PC in den Ausschnitt. 2.
- Seite 17 Wenn der Industrie-PC mit einem Netzteil mit integrierter USV ausgeliefert wurde (Bestelloption), kann in Verbindung mit dem Akku-Pack C9900-U330 eine Hinweis Unterbrechungsfreie Stromversorgung (USV) aufgebaut werden. Explosionsgefahr! Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr! WARNUNG 3.3.1 Beckhoff Netzteil-Technologie Beispiel: Schematische Beschaltung des Netzteils CP27xx...
- Seite 18 Gebrauch zur Folge hat, dass sich die Lebenszeit des Akkus deutlich verkürzt. Das neue Konzept der Beckhoff Netzteil-Technologie hat dieses Problem aufgegriffen und bietet dem Anwender nun die Möglichkeit, den PC abzuschalten, ohne auf den Akku zurückgreifen zu müssen und diesen dadurch zu belasten.
- Seite 19 Installation 3.4 Montage des Versorgungskabels Montieren Sie die Kabel für die Stromversorgung des Industrie-PCs, den Anschluss des Akku-Packs sowie den kundenspezifischen Komponenten für das Herunterfahren des PCs entsprechend dem Verdrahtungsplan mit dem mitgelieferten Material zur Steckermontage: Material zur Steckermontage Steckerleiste 8-polig, Zugentlastungsgehäuse mit Kabelbinder Leitungsquerschnitt Der Stecker ist für 16 A spezifiziert und kann Leitungsquerschnitte bis Hinweis...
- Seite 20 Installation 3.5 Anschließen der Stromversorgung Die externe Verdrahtung besteht aus dem Anschluss der Stromversorgung, des Akku-Packs (optional) sowie den kundenspezifischen Komponenten für das Herunterfahren des PCs. 3.5.1 Kabelquerschnitte Für den Anschluss der Stromversorgung müssen Leitungen mit einem Kabelquerschnitt von 1,5 mm verwendet werden.
- Seite 21 Installation 3.5.5 USV-Ausgang (UPS Output) Damit der Industrie PC auch bei Stromausfall über eine Bildschirmausgabe verfügt, kann an den USV- Ausgang des Netzteils (UPS Output) ein Control Panel angeschlossen werden. Der Ausgang kann mit max. 1,4 A belastet werden. 3.5.6 Die Funktion von UPS Output •...
- Seite 22 Installation 3.6 Panel-PC anschließen Der Stromversorgungsstecker muss gezogen sein Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen! Achtung Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen! Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! 3.6.1 Leitungen anschließen Die Anschlüsse befinden sich an der Unterseite des Panel-PCs und sind im Kapitel...
- Seite 23 Betrieb 4 Betrieb 4.1 Panel-PC ein- und ausschalten 4.1.1 Einschalten Der Panel-PC hat keinen eigenen Netzschalter. Beim Einschalten der Stromversorgung wird auch der Panel-PC gestartet. 4.1.2 Herunterfahren und Ausschalten Steuerungssoftware, wie sie typischerweise auf Industrie-PCs eingesetzt wird, ermöglicht es, allen Benutzern verschiedene Rechte zuzuteilen.
- Seite 24 Betrieb 4.3 Instandhaltung 4.3.1 Reinigung Stromversorgung trennen Schalten Sie das Gerät und alle daran angeschlossenen Komponenten aus, und trennen Sie das Gerät von der Stromversorgung. GEFAHR Das Gerät kann mit einem feuchten, weichen Putzlappen gereinigt werden. Verwenden Sie keine ätzenden Reinigungsmittel, keine Verdünnung, keine Scheuermittel und keine harten Gegenstände, die zu Kratzern führen könnten.
- Seite 25 Zum Betrieb des Netzteils als USV muss auf dem Industrie-PC die USV-Treibersoftware mit dem dazugehörigen USV-Treiber installiert sein. Bei Auslieferung des Beckhoff Industrie-PCs mit Betriebssystem ist die Software bereits installiert. Sollte sich die Software nicht auf dem PC befinden, so werden die Treiber von der mitgelieferten Treiber-CD installiert.
- Seite 26 Stromversorgung des Kabel für die Stromversorgung Panel-PCs prüfen Kabel nicht angeschlossen Kabel richtig anschließen. Beckhoff Service anrufen Panel-PC bootet, Software wird Fehlerursache liegt bei der Software Rufen Sie den Maschinen- gestartet, aber Steuerung arbeitet oder bei Anlagenteilen außerhalb oder Softwarehersteller an.
- Seite 27 Abmessungen 7 Abmessungen Die Abmessungen des Panel-PCs entnehmen Sie bitte den aktuellen Zeichnungen auf unserer Homepage unter dem Link: http://www.beckhoff.de/german/download/technical_drawings.htm Einbaulage beachten Die Montage des Gerätes muss mit der dargestellten Ausrichtung erfolgen. Achtung CP27xx...
- Seite 28 Technische Daten 8 Technische Daten Explosionsgefahr! Der Panel-PC darf nicht im explosionsgefährdeten Bereich eingesetzt werden! GEFAHR Pixelfehler Pixelfehler im TFT-Display sind produktionsbedingt und stellen keinen Reklamationsgrund dar! Hinweis Anomalien des Touchscreens Anomalien des Touchscreen Sensors sind produktionsbedingt und stellen keinen Reklamationsgrund dar! Hinweis Produktbezeichnung...
- Seite 29 Anhang 9 Anhang 9.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. 9.1.1 Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •...
- Seite 30 Anhang 9.2 Zulassungen für USA and Kanada 9.3 FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend Teil 15 der FCC-Regeln. Diese Grenzwerte sind vorgesehen, um ausreichenden Schutz gegen schädliche Interferenz zu bieten, wenn das Gerät in einer kommerziellen Umgebung verwendet wird.
