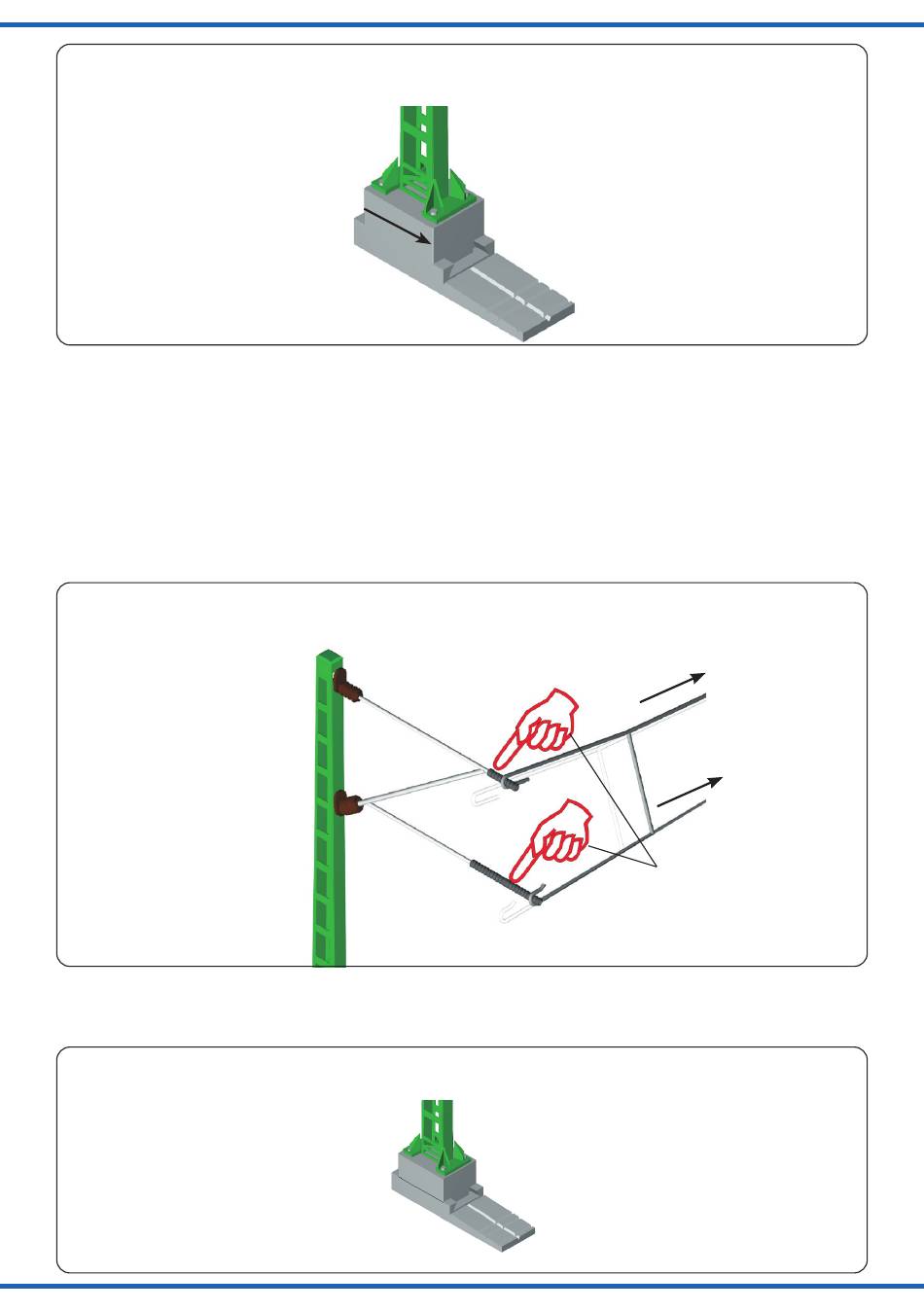

Abb. 8
12. Die Fahrdrähte hängen Sie ein, indem Sie
deren Ösen seitlich neben dem oberen bzw.
unteren Arm des Auslegers positionieren. Durch
seitliches Verschieben der Oberleitung und
gleichzeitigem Gegendrücken des Auslegers
rastet die Öse am unteren Auslegerarm ein.
Am oberen Auslegerarm ist die Öse in Längs-
richtung (Fahrtrichtung) auf dem Auslegerarm
verschiebbar. Dadurch gleichen sich Längen-
unterschiede aus.
Abb. 9
13. Anschließend schieben Sie die Streckenmasten
auf ihre Endposition, womit Sie gleichzeitig die
Oberleitung spannen.
Abb. 10
Streckenmast nach innen schieben
Slide the standard mast to the inside
Einhängen des Fahrdrahtes
Hanging the catenary wires
Streckenmast auf die Endposition schieben
Slide the standard mast to the final position
12. Hang the catenary wires by positioning the eye-
lets at the side next to the upper or lower arm of
the beam. By sliding the catenary wire sideways
while applying counterpressure to the beam,
the eyelet latches onto the lower beam. On the
upper beam, the eyelet can be slid lengthwise
(travel direction) on the beam to compensate
for the differences in length.
Fahrdraht in diese Richtung ziehen.
Pull the catenary wire in this direction.
13. Then slide the standard masts to their end po-
sition, simultaneously tightening the catenary
wire.
Fig. 8
Fig. 9
Hier gegendrücken.
Bear against here.
Fig. 10
