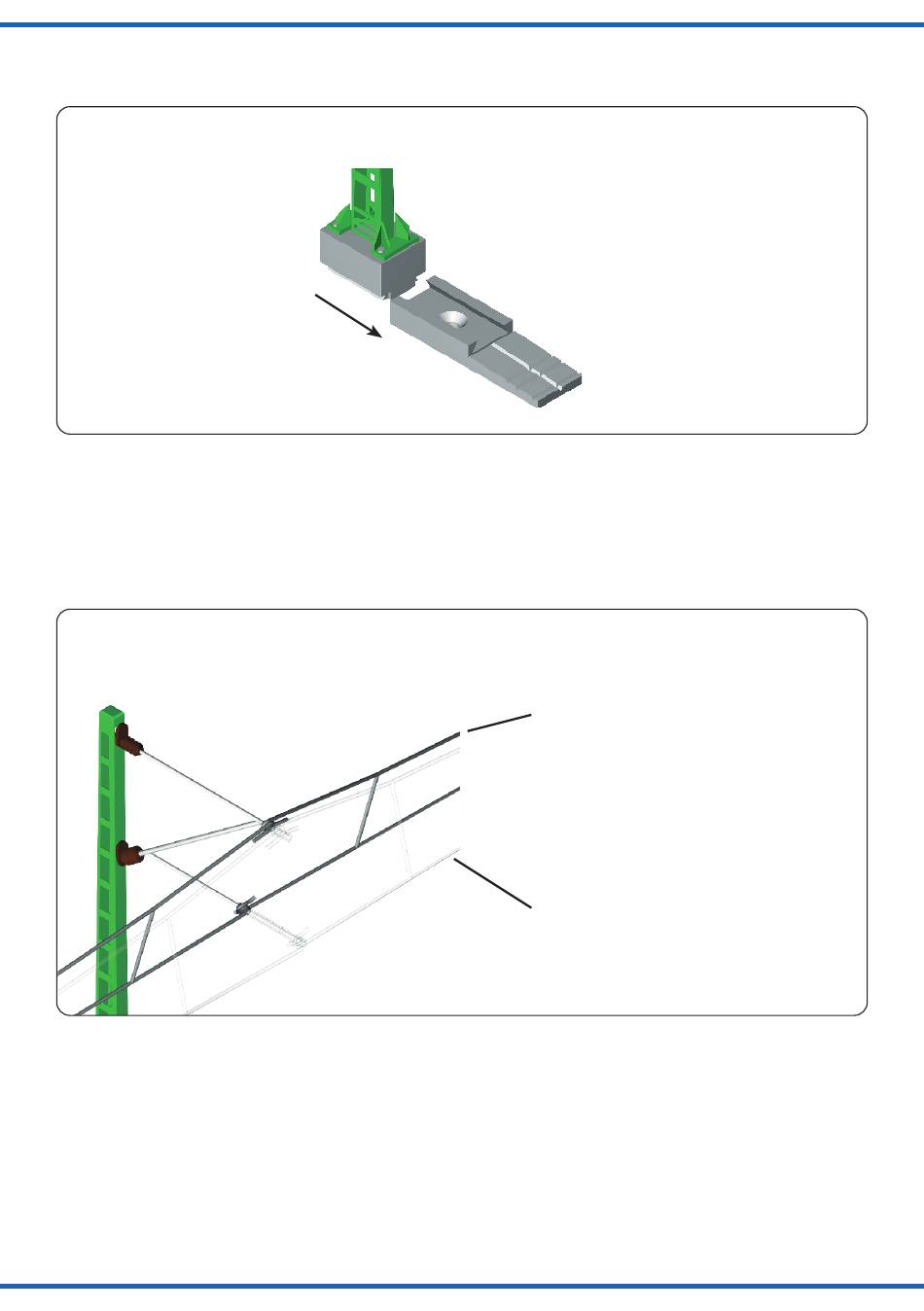

9. Nun schieben Sie die Streckenmasten mit dem
Schwalbenschwanz auf die Grundträger (Abb. 6).
Abb. 6
10. Wenn Sie alle Streckenmasten montiert haben,
beginnt das Einhängen der Fahrdrähte. Wie be-
reits in der Einleitung beschrieben, werden die
Fahrdrähte, je nach Montage der Streckenmasten
im Innen- oder Außenbogen, außen bzw. innen am
unteren Auslegerarm eingehängt.
Abb. 7
11. Bei der Montage der Fahrdrähte empfehlen
wir Ihnen, alle Streckenmasten innerhalb eines
Kreisbogens auf dem Grundträger nach innen zu
schieben, damit Sie die Fahrdrähte im entspannten
Zustand montieren können. So erleichtern Sie sich
das Einhängen des Fahrdrahtes.
6
Streckenmast auf Grundträger schieben
Slide the standard mast onto the groundsocket
Einhängen des Fahrdrahtes
Hanging the catenary wires
9. Slide the masts onto the groundsockets via the
dovetail joint (fig. 6).
10. When you have mounted all the masts, start
hanging the contact wires. As described in the
introduction, the catenary wires are hung in the
inside or outside curve, on the outside or inside
on the lower beam, depending on the layout of
the masts.
Lage des Fahrdrahtes bei Montage des
Streckenmastes im Außenbogen
Position of the catenary wire with the
masts in the outer curve
Lage des Fahrdrahtes bei Montage
des Streckenmastes im Innenbogen
Position of the catenary wire with the
masts in the inner curve
11. When mounting the catenary wires, we suggest
that all standard masts within the track be slid
inwards onto the groundsocket, so that the cate-
nary wires can be hung under slack conditions.
This simplifies the mounting of the catenary
wires.
Fig. 6
Fig. 7
