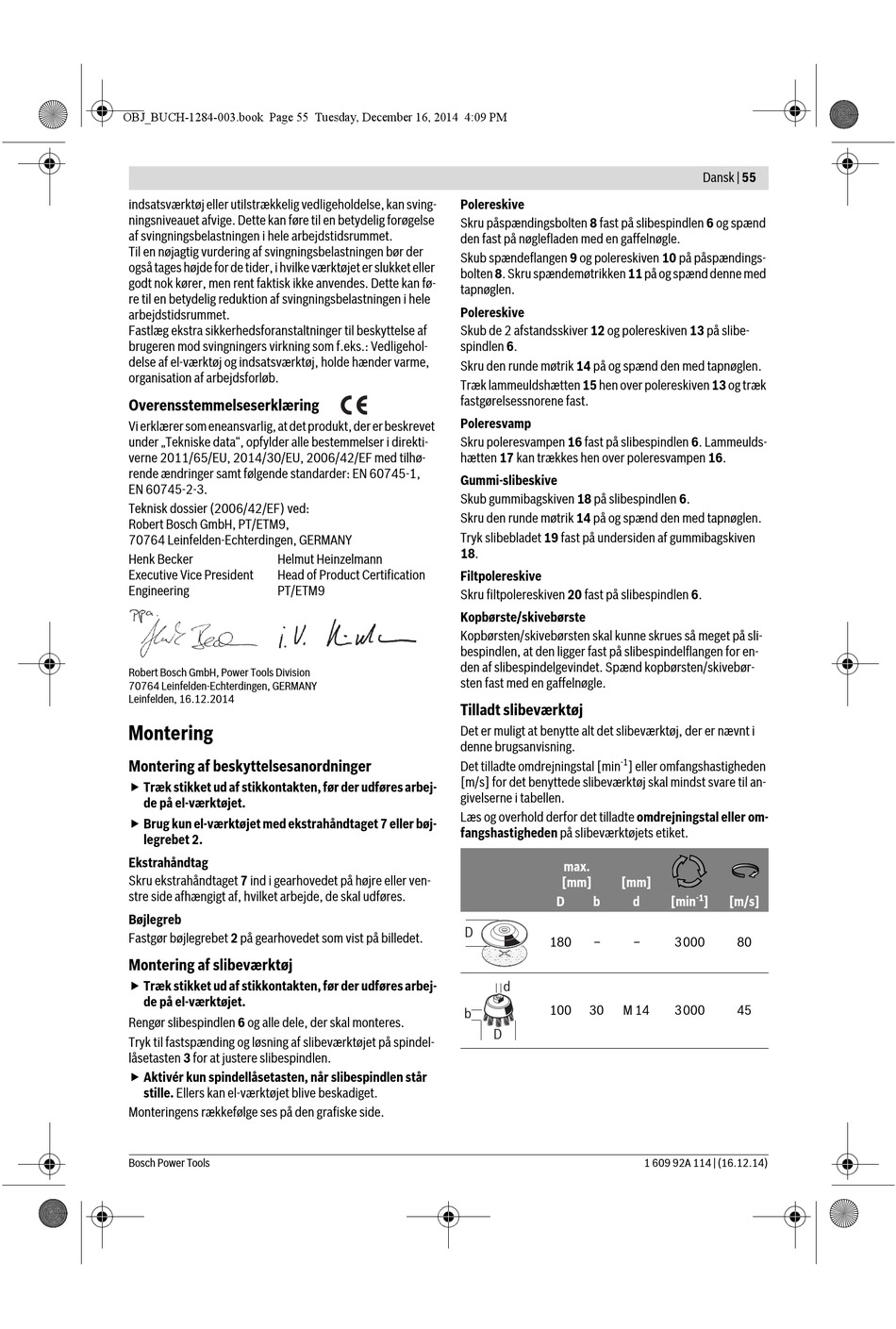

indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving-
ningsniveauet afvige. Dette kan føre til en betydelig forøgelse
af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-
re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol-
delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.
Overensstemmelseserklæring
Vi erklærer som eneansvarlig, at det produkt, der er beskrevet
under „Tekniske data", opfylder alle bestemmelser i direkti-
verne 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhø-
rende ændringer samt følgende standarder: EN 60745-1,
EN 60745-2-3.
Teknisk dossier (2006/42/EF) ved:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 16.12.2014
Montering
Montering af beskyttelsesanordninger
 Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
 Brug kun el-værktøjet med ekstrahåndtaget 7 eller bøj-
legrebet 2.
Ekstrahåndtag
Skru ekstrahåndtaget 7 ind i gearhovedet på højre eller ven-
stre side afhængigt af, hvilket arbejde, de skal udføres.
Bøjlegreb
Fastgør bøjlegrebet 2 på gearhovedet som vist på billedet.
Montering af slibeværktøj
 Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
Rengør slibespindlen 6 og alle dele, der skal monteres.
Tryk til fastspænding og løsning af slibeværktøjet på spindel-
låsetasten 3 for at justere slibespindlen.
 Aktivér kun spindellåsetasten, når slibespindlen står
stille. Ellers kan el-værktøjet blive beskadiget.
Monteringens rækkefølge ses på den grafiske side.
Bosch Power Tools
Polereskive
Skru påspændingsbolten 8 fast på slibespindlen 6 og spænd
den fast på nøglefladen med en gaffelnøgle.
Skub spændeflangen 9 og polereskiven 10 på påspændings-
bolten 8. Skru spændemøtrikken 11 på og spænd denne med
tapnøglen.
Polereskive
Skub de 2 afstandsskiver 12 og polereskiven 13 på slibe-
spindlen 6.
Skru den runde møtrik 14 på og spænd den med tapnøglen.
Træk lammeuldshætten 15 hen over polereskiven 13 og træk
fastgørelsessnorene fast.
Poleresvamp
Skru poleresvampen 16 fast på slibespindlen 6. Lammeulds-
hætten 17 kan trækkes hen over poleresvampen 16.
Gummi-slibeskive
Skub gummibagskiven 18 på slibespindlen 6.
Skru den runde møtrik 14 på og spænd den med tapnøglen.
Tryk slibebladet 19 fast på undersiden af gummibagskiven
18.
Filtpolereskive
Skru filtpolereskiven 20 fast på slibespindlen 6.
Kopbørste/skivebørste
Kopbørsten/skivebørsten skal kunne skrues så meget på sli-
bespindlen, at den ligger fast på slibespindelflangen for en-
den af slibespindelgevindet. Spænd kopbørsten/skivebør-
sten fast med en gaffelnøgle.
Tilladt slibeværktøj
Det er muligt at benytte alt det slibeværktøj, der er nævnt i
denne brugsanvisning.
-1
Det tilladte omdrejningstal [min ] eller omfangshastigheden
[m/s] for det benyttede slibeværktøj skal mindst svare til an-
givelserne i tabellen.
Læs og overhold derfor det tilladte omdrejningstal eller om-
fangshastigheden på slibeværktøjets etiket.
max.
[mm] [mm]
D b
D
180 –
d
100 30 M 14
b
D
Dansk | 55
-1
d [min ] [m/s]
– 3000 80
3000 45
1 609 92A 114 | (16.12.14)
